Bögen für Spiralfalzrohre und industrielle Luftführung

Bögen ermöglichen Richtungsänderungen innerhalb eines Spiralfalzrohrsystems. Sie werden eingesetzt, wenn Rohrleitungen um Maschinen, Gebäudeteile, Träger, Wände oder andere Hindernisse geführt werden müssen oder wenn sich die geplante Leitungsrichtung ändert. Zur Verfügung stehen gepresste Bögen und Segmentbögen in unterschiedlichen Ø und Winkelstellungen.

Richtungsänderungen im Spiralfalzrohrsystem

Eine vollständig gerade Rohrführung lässt sich in industriellen Anlagen nur selten realisieren. Bögen übernehmen deshalb eine wichtige Funktion innerhalb des Rohrnetzes und ermöglichen Richtungsänderungen, ohne die runde Leitungsgeometrie zu verlassen.

Je nach Einbausituation können kleinere Winkel für moderate Richtungsänderungen oder grössere Winkel für deutlichere Umlenkungen eingesetzt werden. In unserem Sortiment sind gepresste Bögen und Segmentbögen in verschiedenen Ø und unter anderem mit 15°, 30°, 45°, 60° und 90° erhältlich.

Bögen sollten nicht isoliert betrachtet werden. Anzahl, Winkel, Radius und Position beeinflussen den Strömungsweg und damit auch den Druckverlust des vollständigen Luftführungssystems.

Zwei Bauarten für unterschiedliche Anforderungen

Innerhalb unseres Spiralfalzrohrsystems unterscheiden wir zwischen gepressten Bögen und Segmentbögen.

Gepresste Bögen werden aus einer entsprechend geformten Bogenkonstruktion hergestellt und bieten eine kompakte Lösung für typische Richtungsänderungen im Rohrnetz.

Segmentbögen werden aus mehreren einzelnen Bogensegmenten aufgebaut. Dadurch lassen sich auch grössere Ø sowie unterschiedliche Bogenradien und Leitungsgeometrien realisieren.

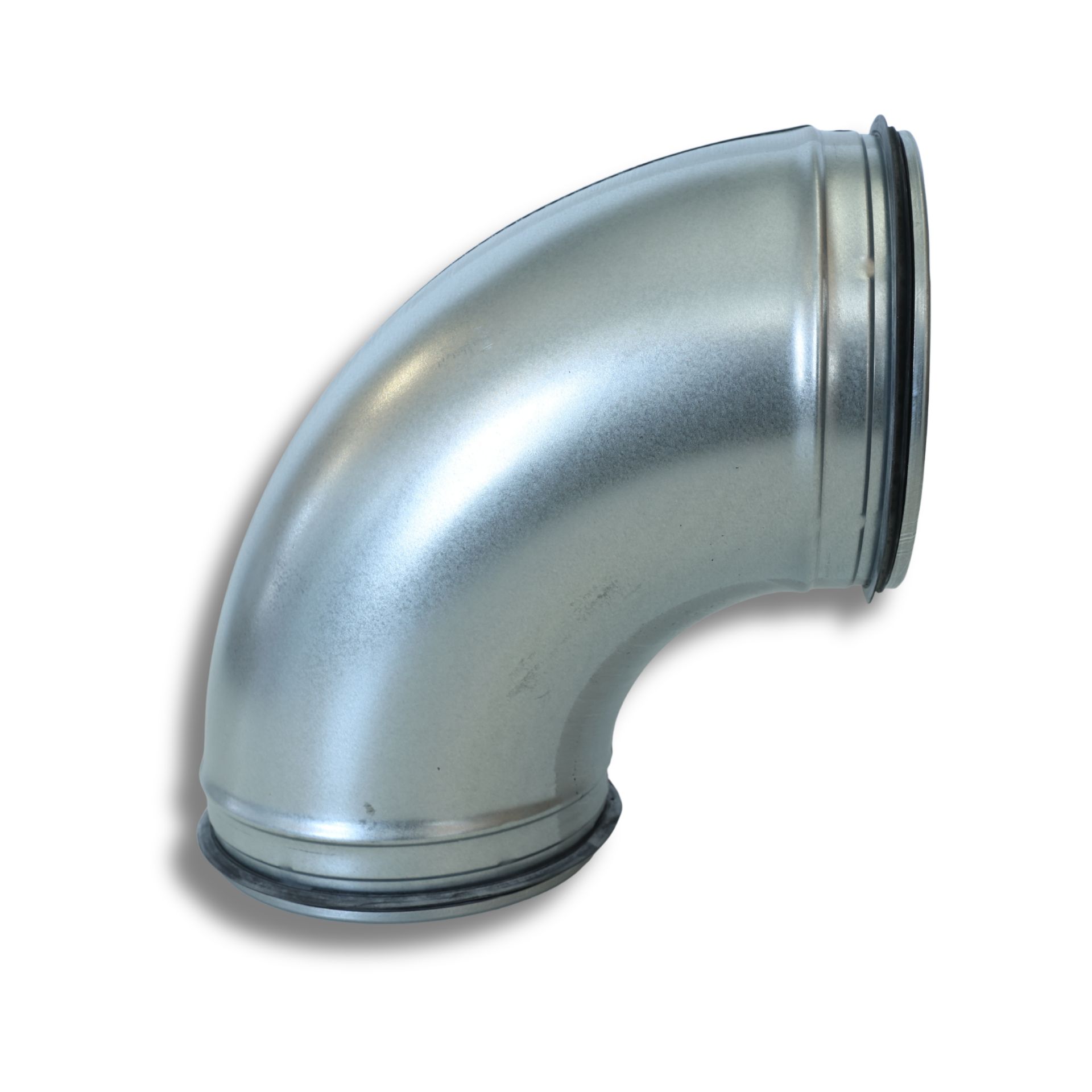

Bögen gepresst

Gepresste Bögen – in den einzelnen Produktbezeichnungen als Pressbogen geführt – eignen sich für kompakte Richtungsänderungen innerhalb eines runden Rohrsystems.

Sie sind in verschiedenen Ø und Winkelstellungen verfügbar und können dadurch an unterschiedliche Leitungsführungen angepasst werden. Je kleiner der gewählte Winkel, desto geringer fällt die einzelne Richtungsänderung aus.

Gepresste Bögen sind besonders interessant, wenn eine kompakte Bauform benötigt wird und für den gewünschten Ø eine entsprechende Ausführung verfügbar ist.

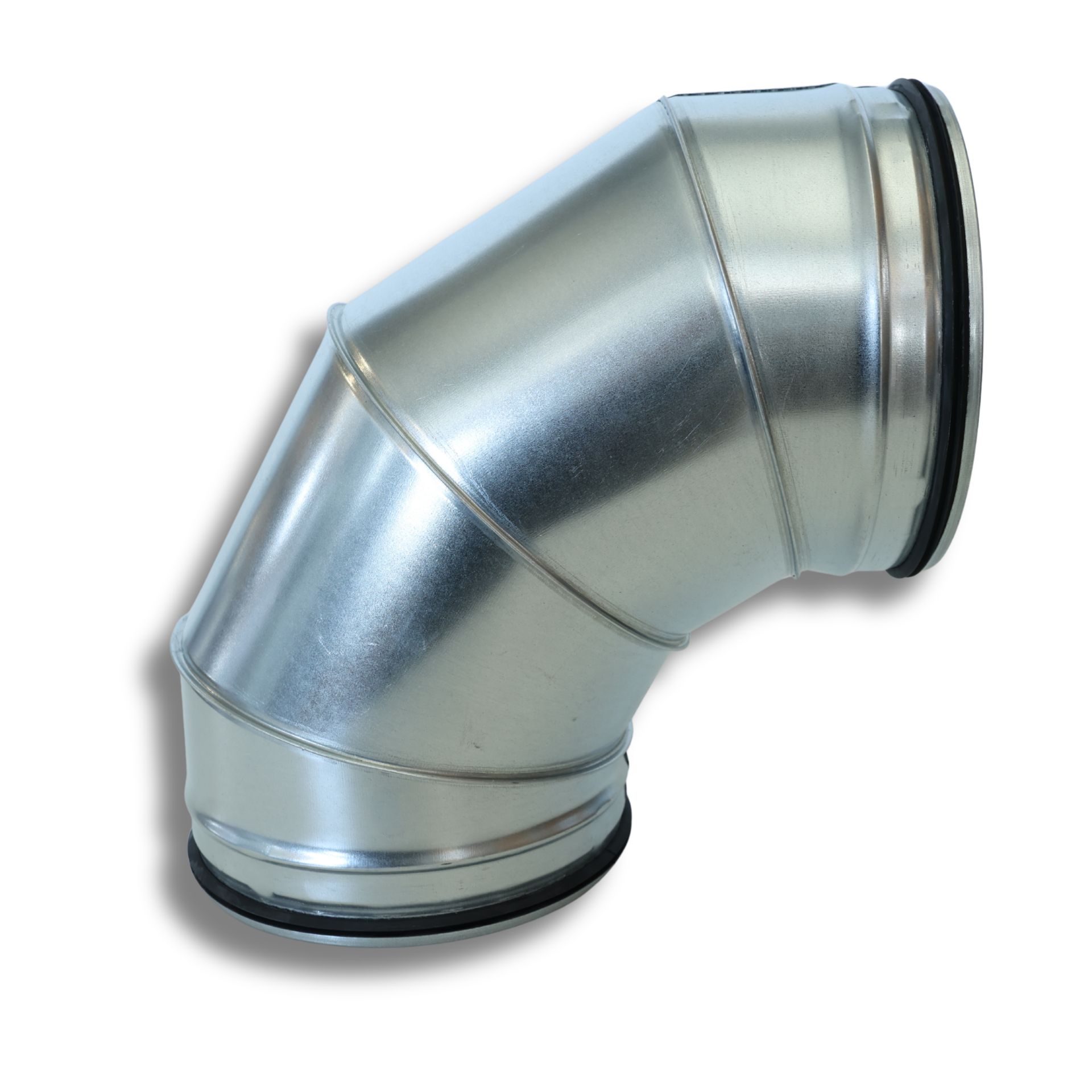

Segmentbögen

Segmentbögen bestehen aus mehreren miteinander verbundenen Rohrsegmenten und ermöglichen Richtungsänderungen über eine definierte Bogenform.

Sie stehen in unterschiedlichen Ø und Winkelstellungen zur Verfügung und ergänzen die gepressten Bögen insbesondere bei grösseren Rohrdurchmessern und speziellen Leitungsgeometrien.

In unserem Sortiment sind bei ausgewählten Segmentbögen zusätzlich Varianten mit unterschiedlichen Bogenradien erhältlich. Damit kann die Rohrführung noch genauer an Platzverhältnisse und strömungstechnische Anforderungen angepasst werden.

Welcher Bogenwinkel ist der richtige?

Der benötigte Winkel richtet sich nach dem geplanten Leitungsverlauf. Ein 15°- oder 30°-Bogen erzeugt nur eine moderate Richtungsänderung, während mit 45°, 60° oder 90° deutlich stärkere Umlenkungen möglich sind.

Wenn es die Einbausituation erlaubt, kann eine Leitungsführung mit mehreren kleineren Richtungsänderungen strömungstechnisch günstiger sein als eine sehr abrupte Umlenkung. Entscheidend ist jedoch immer die vollständige Rohrgeometrie.

Der Winkel sollte deshalb nicht allein nach dem verfügbaren Platz gewählt werden. Rohrdurchmesser, Luftmenge, nachfolgende Leitungsführung und Gesamtdruckverlust gehören ebenfalls zur Planung.

Bogenradius und Luftströmung

Neben dem Winkel beeinflusst auch der Bogenradius die Strömung. Ein grösserer Radius führt die Luft über eine längere und gleichmässigere Richtungsänderung, benötigt jedoch mehr Einbauraum.

Ein kompakter Bogen benötigt weniger Platz, führt die Strömung jedoch über einen engeren Richtungswechsel. Welche Lösung sinnvoll ist, hängt deshalb vom verfügbaren Raum und den Anforderungen an das gesamte Luftführungssystem ab.

Für ausgewählte Segmentbögen unseres Sortiments sind Ausführungen mit definierten grösseren Radien erhältlich. Die konkrete Verfügbarkeit hängt von Ø und Winkel ab.

Druckverlust bei Bögen berücksichtigen

Jede Richtungsänderung erzeugt zusätzlichen Strömungswiderstand. Ein Rohrbogen verursacht deshalb einen höheren Druckverlust als eine gerade Rohrstrecke gleicher Länge.

Wie stark sich ein Bogen auf das Gesamtsystem auswirkt, hängt unter anderem von Luftgeschwindigkeit, Ø, Winkel, Bogenradius und Bauform ab.

Besonders bei längeren Rohrnetzen mit mehreren Bögen sollten die einzelnen Umlenkungen bei der Auslegung berücksichtigt werden. Der Ventilator beziehungsweise das Luftförderaggregat muss den gesamten Druckverlust der Rohrleitung und aller eingebauten Komponenten überwinden können.

Möglichst kurze und übersichtliche Leitungsführung

Bögen sollten nur dort eingesetzt werden, wo sie für den Leitungsverlauf tatsächlich benötigt werden. Unnötige Richtungsänderungen verlängern den Strömungsweg und erhöhen den Druckverlust.

Eine frühzeitige Planung der Rohrtrasse hilft, Maschinen, Gebäudeteile und andere Hindernisse mit möglichst wenigen Umlenkungen zu umgehen.

Gleichzeitig müssen Wartungszugänge, Montagepunkte und mögliche spätere Erweiterungen des Rohrsystems berücksichtigt werden.

Pressbogen oder Segmentbogen – welche Bauart passt?

Welche Bogenart eingesetzt wird, hängt zunächst davon ab, welche Ausführung für den benötigten Ø und Winkel verfügbar ist.

Pressbögen bieten eine kompakte Bogenkonstruktion für zahlreiche übliche Rohrdimensionen. Segmentbögen erweitern das System um zusätzliche Ø, Winkel und bei ausgewählten Varianten um grössere Radien.

Für die Auswahl sind deshalb Rohrdurchmesser, Winkel, verfügbarer Einbauraum, gewünschter Radius und die übrige Leitungsführung entscheidend.

Bögen für Abluft und industrielle Luftführung

Die Bögen dieser Produktgruppe sind Bestandteil des Spiralfalzrohrsystems und damit primär für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung vorgesehen.

Je nach Medium und Betriebsbedingungen können entsprechende Rohrsysteme auch für ausgewählte leichte Absauganwendungen eingesetzt werden.

Für klassische materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Stoffen oder höherer mechanischer Beanspruchung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem die technisch geeignetere Lösung ist.

Bögen und Rohrdurchmesser aufeinander abstimmen

Der Bogen muss zum Ø der angrenzenden Rohrleitung passen. Ein nicht passender Querschnitt kann nicht ohne ein zusätzliches Übergangs- oder Reduktionselement angeschlossen werden.

Bei der Planung sollte deshalb zunächst der erforderliche Rohrdurchmesser bestimmt und anschliessend die passende Bogenbauart und Winkelstellung ausgewählt werden.

Bei diesem Rohrsystem bezeichnet der angegebene Ø den Innendurchmesser.

Bögen bei Umbauten und Erweiterungen

Bei nachträglichen Änderungen bestehender Rohrsysteme werden Bögen häufig benötigt, um neue Leitungswege an vorhandene Installationen anzupassen.

Dabei sollte nicht nur geprüft werden, ob der Bogen geometrisch in die vorhandene Installation passt. Zusätzliche Richtungsänderungen beeinflussen auch den Druckverlust und damit den Betriebspunkt des Gesamtsystems.

Bei grösseren Erweiterungen empfiehlt es sich deshalb, die gesamte Rohrführung und Luftmenge erneut zu betrachten.

Montage von Rohrbögen

Bögen sollten spannungsfrei zwischen den angrenzenden Rohrabschnitten montiert werden. Die Rohrtrasse sollte so ausgerichtet sein, dass der Bogen nicht dazu verwendet werden muss, grössere Fluchtungsfehler der Leitungen auszugleichen.

Die verwendeten Verbindungselemente müssen zum jeweiligen Rohrsystem, Ø und zur Anschlussausführung des Bogens passen.

Bei grösseren Bögen und längeren Leitungsabschnitten ist ausserdem eine ausreichende Befestigung und Abstützung des Rohrsystems erforderlich.

Beratung und technische Unterstützung

Für die Auswahl des passenden Bogens sind Rohrdurchmesser, benötigter Winkel, vorhandener Einbauraum, Leitungsverlauf und gewünschte Bauart entscheidend. Bei bestehenden Anlagen helfen Fotos oder eine Skizze der Rohrführung. Wir unterstützen Sie bei der Auswahl zwischen gepresstem Bogen und Segmentbogen sowie bei der Zusammenstellung der passenden Komponenten für Ihr Spiralfalzrohrsystem.
