Verbindungselemente für Spiralfalzrohre

Verbindungselemente sind ein zentraler Bestandteil eines modular aufgebauten Spiralfalzrohrsystems. Sie verbinden gerade Rohre und Formteile miteinander, schaffen kurze Übergangsstrecken, sichern lösbare Rohrverbindungen und ermöglichen bei Bedarf flexible Übergänge zwischen einzelnen Anlagenkomponenten. Welches Verbindungselement eingesetzt wird, hängt von Rohrgeometrie, Ø, Montageart und der gewünschten Demontierbarkeit ab.

Verbindungselemente im Spiralfalzrohrsystem

Ein Rohrsystem besteht nicht nur aus Spiralfalzrohren und Formteilen. Damit einzelne Komponenten zu einer zusammenhängenden Luftführung montiert werden können, werden passende Verbindungselemente benötigt.

Je nach Einbausituation erfolgt die Verbindung über Muffen, kurze Verbindungsrohre oder Spannbriden. Flexible Manschetten übernehmen zusätzliche Aufgaben, wenn zwischen zwei Komponenten keine vollständig starre Verbindung gewünscht ist.

Für ein technisch sauberes System müssen Ø und Anschlussgeometrie der miteinander verbundenen Komponenten übereinstimmen. Bei diesem Rohrsystem bezeichnet der angegebene Ø den Innendurchmesser.

Produktgruppen der Verbindungselemente

Muffen dienen als klassische Verbindungselemente innerhalb des runden Spiralfalzrohrsystems. Sie werden eingesetzt, wenn zwei passend dimensionierte Rohr- oder Formteilanschlüsse miteinander verbunden werden sollen.

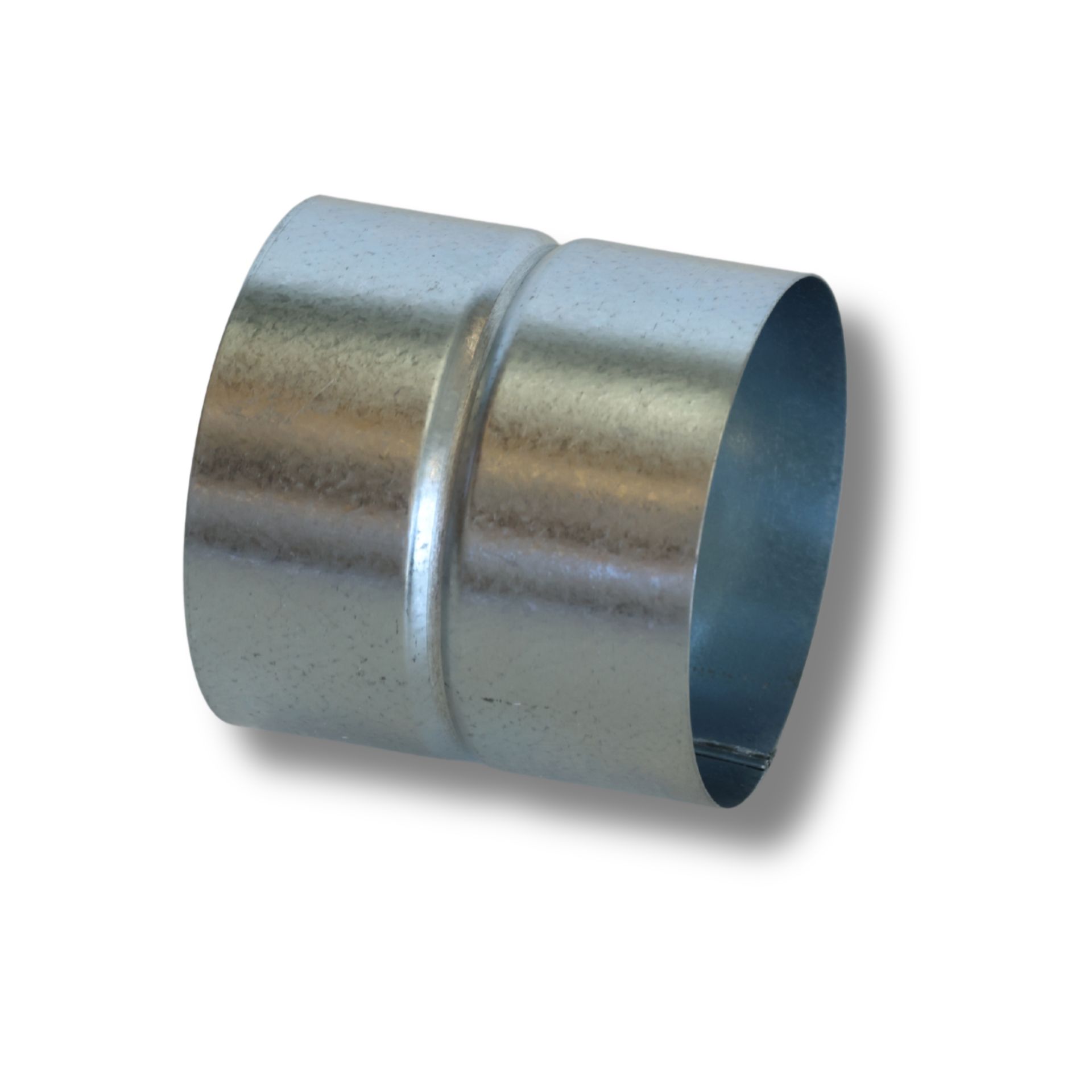

Verbindungsrohre sind kurze Rohrabschnitte, die zwischen zwei Komponenten eingesetzt werden können. Sie eignen sich insbesondere dann, wenn für eine Verbindung ein definierter kurzer Rohrabschnitt benötigt wird oder zwei Formteile nicht unmittelbar aneinander montiert werden sollen.

Spannbriden sichern dafür geeignete Rohrverbindungen mechanisch und ermöglichen gleichzeitig eine lösbare Montage. Das ist besonders praktisch, wenn Rohrabschnitte für Wartung, Umbauten oder Erweiterungen später wieder demontiert werden sollen.

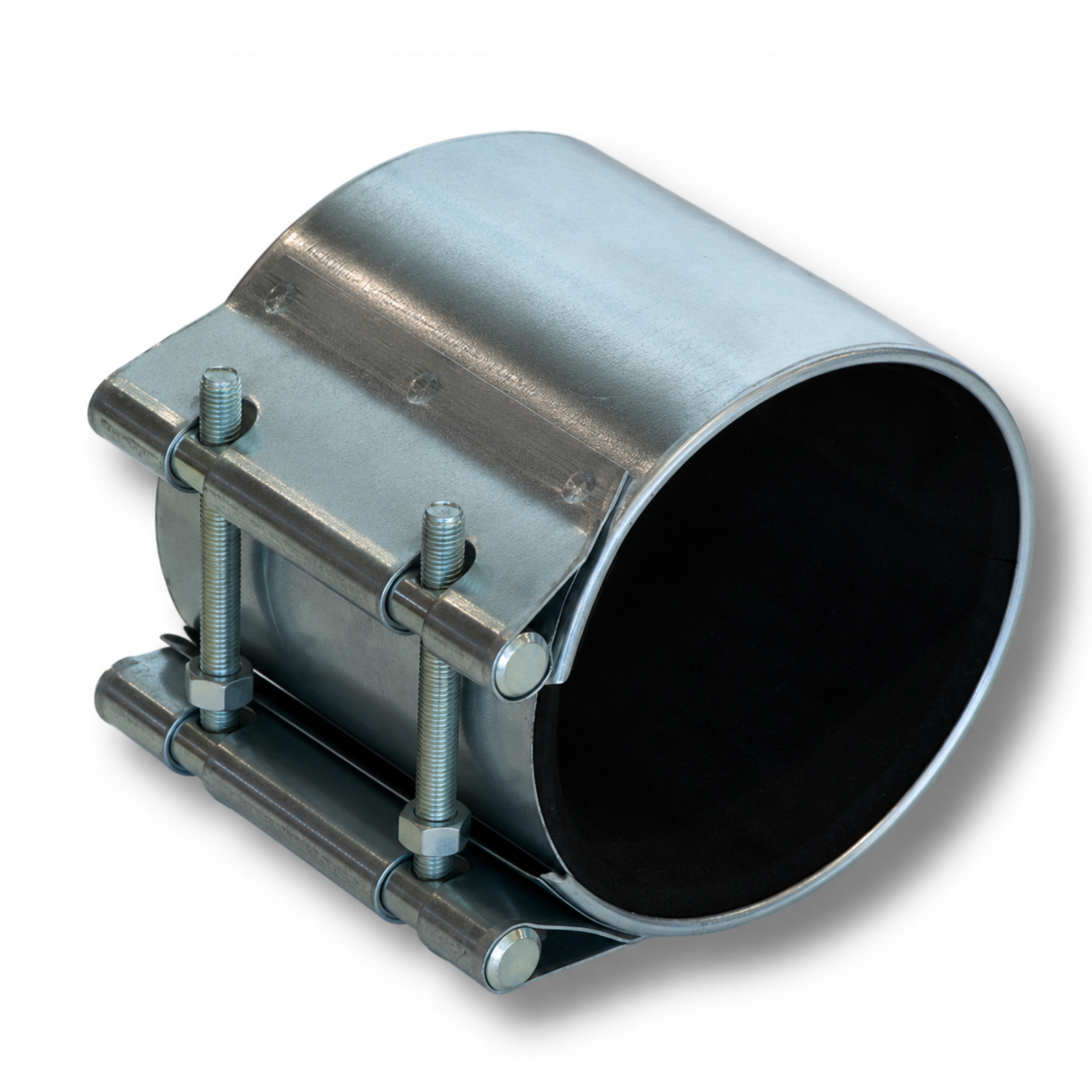

Spannbriden breit arbeiten nach demselben Grundprinzip, besitzen jedoch eine breitere Ausführung. Sie stehen damit für Einbausituationen zur Verfügung, bei denen eine grössere Abdeckung des Verbindungsbereichs benötigt wird.

Manschetten schaffen einen flexiblen Übergang zwischen Rohr- oder Anlagenkomponenten. Sie können eingesetzt werden, wenn eine starre metallische Verbindung konstruktiv nicht gewünscht ist oder ein flexibler Verbindungsabschnitt benötigt wird.

Muffen für direkte Rohrverbindungen

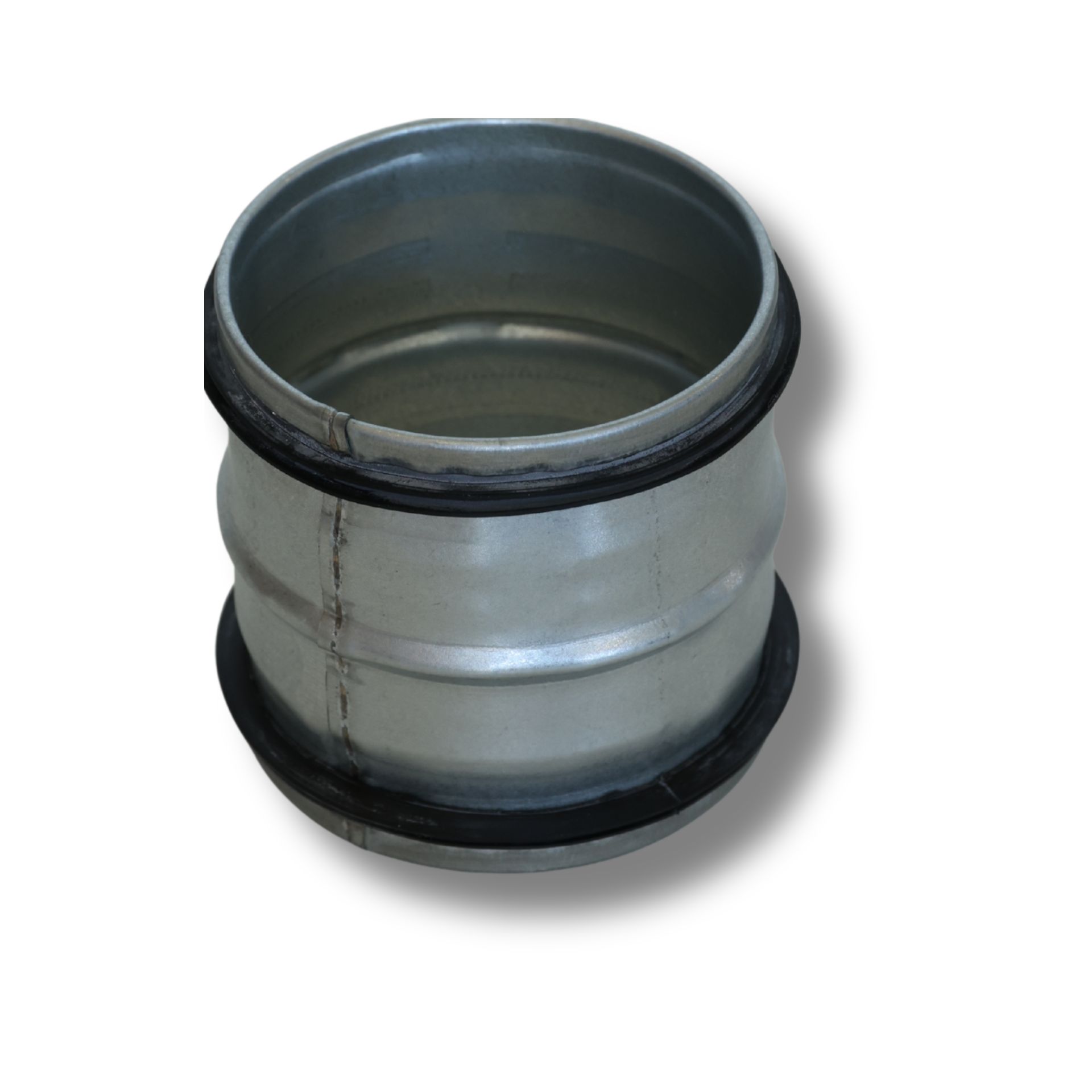

Verbindungsmuffen gehören zu den grundlegenden Bauteilen eines Spiralfalzrohrsystems. Sie ermöglichen die Verbindung von Rohrabschnitten oder Formteilen mit passender Anschlussgeometrie.

Entscheidend ist der passende Ø. Muffe und angeschlossene Komponenten müssen innerhalb desselben Rohrsystems aufeinander abgestimmt sein.

Muffen eignen sich besonders für kompakte Verbindungsstellen, an denen keine zusätzliche Rohrlänge benötigt wird.

Verbindungsrohre für kurze Zwischenstücke

Verbindungsrohre übernehmen eine ähnliche Grundfunktion wie Muffen, schaffen jedoch zusätzlich einen kurzen Rohrabschnitt zwischen den verbundenen Komponenten.

Das kann beispielsweise hilfreich sein, wenn Formteile konstruktiv voneinander getrennt werden müssen oder eine kurze Distanz zwischen zwei Anschlüssen überbrückt werden soll.

Die in unserem Spiralfalzsortiment geführten Verbindungsrohre sind als kurze Verbindungselemente innerhalb des Standard-Rundrohrsystems vorgesehen.

Spannbriden für lösbare Rohrverbindungen

Spannbriden werden eingesetzt, wenn dafür geeignete Rohr- oder Formteilanschlüsse mechanisch zusammengehalten werden sollen.

Der wesentliche Vorteil liegt in der lösbaren Verbindung. Im Unterschied zu dauerhaft ausgeführten Verbindungen kann die entsprechende Stelle später wieder geöffnet werden.

Das erleichtert insbesondere Wartungsarbeiten, Änderungen der Rohrführung und den Austausch einzelner Komponenten.

Spannbride oder Spannbride breit?

Beide Varianten dienen der mechanischen Sicherung geeigneter Rohrverbindungen. Der wesentliche Unterschied liegt in der Breite der jeweiligen Ausführung.

Die Standard-Spannbride eignet sich für entsprechend ausgelegte kompakte Verbindungsstellen. Die breite Spannbride deckt einen grösseren Bereich der Verbindung ab und steht für dafür vorgesehene Rohrkonfigurationen und grössere Ø zur Verfügung.

Welche Variante benötigt wird, richtet sich nach den miteinander zu verbindenden Rohrteilen und deren Anschlussausführung. Die Auswahl sollte deshalb nicht allein anhand des Rohrdurchmessers erfolgen.

Manschetten für flexible Übergänge

Manschetten unterscheiden sich grundsätzlich von Muffen, Verbindungsrohren und Spannbriden, da sie einen flexiblen Verbindungsteil bilden.

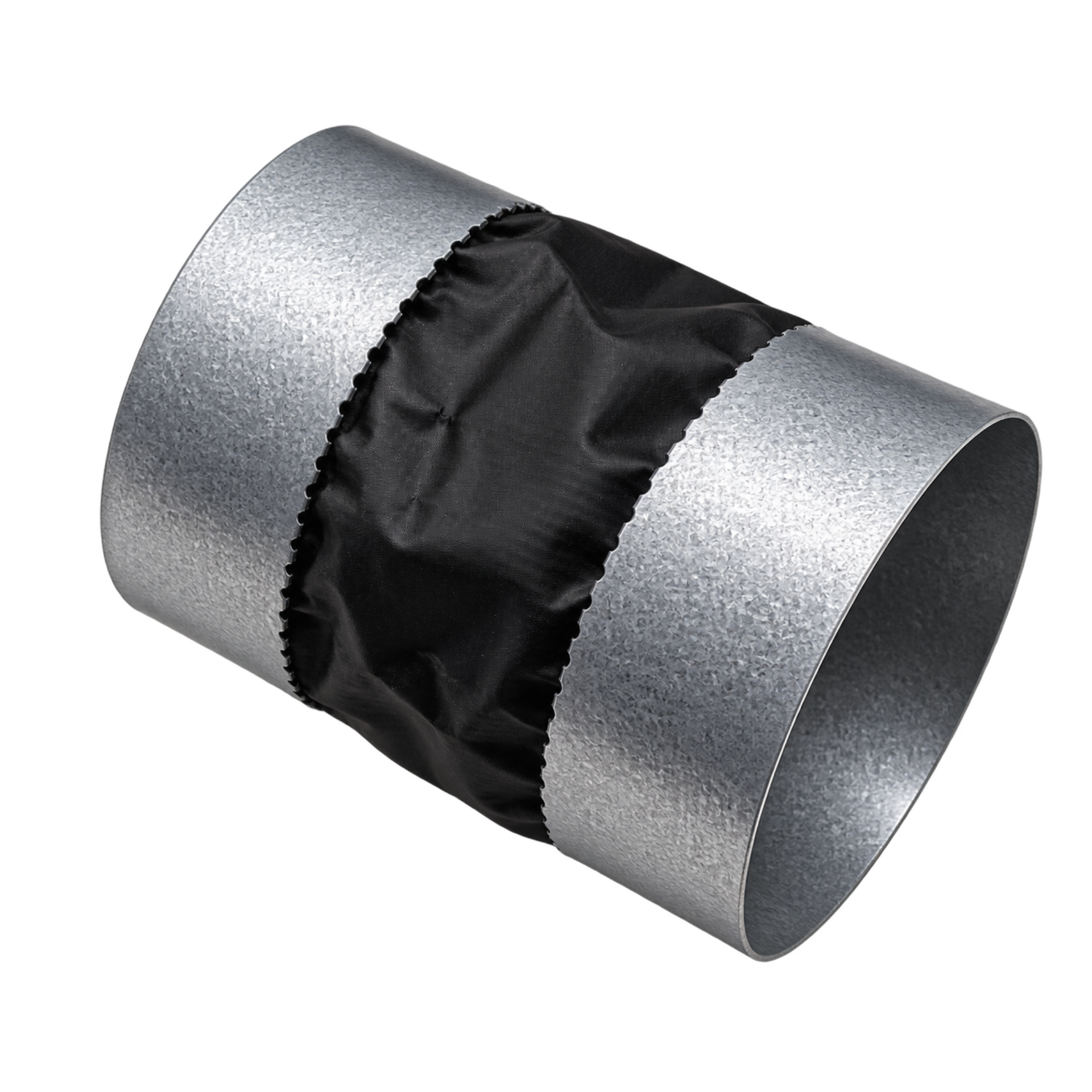

Die in unserem Rundrohrprogramm geführten Flex-Manschetten bestehen aus Glasfasergewebe mit einer beidseitig luftdichten, speziell feuerhemmenden PU-Beschichtung. Je nach Ausführung sind Varianten mit Schlauchbriden beziehungsweise mit Stutzen verfügbar.

Dadurch können sie dort eingesetzt werden, wo zwei lufttechnische Komponenten nicht über eine vollständig starre Metallverbindung gekoppelt werden sollen. Die konkrete Eignung muss zur Temperatur, Einbausituation und jeweiligen Anlagenfunktion passen.

Die passende Verbindung nach Einbausituation auswählen

Welches Verbindungselement technisch sinnvoll ist, hängt davon ab, welche Komponenten miteinander verbunden werden sollen.

Für eine kompakte direkte Verbindung kann eine Muffe geeignet sein. Muss zwischen zwei Bauteilen ein kurzer Rohrabschnitt geschaffen werden, kommt ein Verbindungsrohr infrage. Für lösbare mechanische Verbindungen stehen Spannbriden zur Verfügung, während Manschetten einen flexiblen Übergang ermöglichen.

Vor der Auswahl sollten deshalb Ø, Anschlussform, erforderliche Verbindungslänge, Zugänglichkeit und gewünschte Demontierbarkeit geprüft werden.

Verbindungen für wartungsfreundliche Rohrsysteme

Bei der Planung eines Rohrsystems sollte nicht nur die Erstmontage berücksichtigt werden. Rohrleitungen müssen je nach Anlage später kontrolliert, verändert oder teilweise demontiert werden können.

Lösbare Verbindungspunkte können insbesondere bei Formteilen, Maschinenanschlüssen, Revisionsbereichen und technischen Komponenten sinnvoll sein.

Eine durchdachte Kombination aus festen und lösbaren Verbindungen verbessert damit nicht nur die Montage, sondern auch Wartungsfreundlichkeit und spätere Erweiterbarkeit.

Verbindungen bei Erweiterungen und Umbauten

Modulare Rohrsysteme werden häufig nachträglich verändert. Neue Leitungsabschnitte, zusätzliche Abzweigungen oder geänderte Maschinenpositionen können Anpassungen an bestehenden Verbindungen erforderlich machen.

Passende Muffen, Verbindungsrohre und Spannbriden erleichtern solche Änderungen, sofern die vorhandenen Komponenten weiterhin zum gewählten Ø und Verbindungssystem passen.

Bei grösseren Umbauten sollte zusätzlich geprüft werden, ob sich die Änderungen auf Luftmenge, Rohrdimensionierung oder Druckverlust des gesamten Luftführungssystems auswirken.

Verbindungselemente und Dichtheit

Eine technisch passende Verbindung soll die Rohrkomponenten nicht nur mechanisch zusammenhalten, sondern auch einen sauberen Übergang innerhalb der Luftführung ermöglichen.

Welche zusätzliche Abdichtung erforderlich ist, hängt vom eingesetzten Verbindungstyp und den Anforderungen der jeweiligen Anlage ab.

Eine bestimmte Dichtheitsklasse kann nicht pauschal allein aus der Verwendung eines Spiralfalzrohrs oder eines einzelnen Verbindungselements abgeleitet werden. Entscheidend ist immer das vollständige Verbindungssystem.

Montagehinweise für Verbindungselemente

Vor der Montage sollten Rohrenden und Anschlussstellen auf Beschädigungen, Verformungen und Verschmutzungen kontrolliert werden. Verbindungselemente müssen zum jeweiligen Ø und zur Anschlussgeometrie passen.

Rohrabschnitte sollten spannungsfrei ausgerichtet werden. Verbindungselemente sind nicht dafür vorgesehen, grössere Montagefehler oder stark gegeneinander versetzte Rohrachsen dauerhaft auszugleichen.

Besonders bei lösbaren Verbindungen sollte nach der Montage geprüft werden, ob die Verbindung mechanisch korrekt sitzt und für spätere Wartungsarbeiten ausreichend zugänglich bleibt.

Verbindungselemente innerhalb der Spiralfalz-Produktlinie

Die hier aufgeführten Verbindungselemente gehören zur Spiralfalz-Produktlinie und sind für die Kombination mit den dazu passenden Rohren und Formteilen vorgesehen.

Sie sollten nicht automatisch mit Verbindungselementen unserer klassischen Absaugrohrsysteme oder anderer Rohrsysteme gleichgesetzt werden. Unterschiede bei Anschlussgeometrie, Materialstärke und Verbindungstechnik können eine direkte Kombination ausschliessen.

Wenn unterschiedliche Rohrsysteme miteinander verbunden werden sollen, sollte der konkrete Übergang deshalb technisch geprüft und mit dafür vorgesehenen Übergangsbauteilen gelöst werden.

Beratung und technische Unterstützung

Für die Auswahl des passenden Verbindungselements sind der vorhandene Rohrdurchmesser, die miteinander zu verbindenden Komponenten, Anschlussgeometrie, gewünschte Demontierbarkeit und die Einbausituation entscheidend. Fotos oder eine Skizze der vorhandenen Verbindung helfen insbesondere bei Umbauten und bestehenden Rohrsystemen. Wir unterstützen Sie bei der Auswahl der passenden Verbindung innerhalb des Spiralfalzrohrsystems.
