Segmentbögen für Spiralfalzrohre

Segmentbögen aus verzinktem Stahl ermöglichen definierte Richtungsänderungen innerhalb von Spiralfalzrohrsystemen. Die segmentierte Bauform ist in 15°, 30°, 45°, 60° und 90° erhältlich und erweitert das Rohrsystem insbesondere bei grösseren Rohrdurchmessern. Bei allen Bögen gilt ein Bogenradius von R = 1D.

1
2

Segmentbogen Ø450 mm, 90°

Der Segmentbogen Ø450 mm, 90° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für rechtwinklige Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 90° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø450 mm rechtwinklig weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø450 mm, der Winkel von 90°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø450 mm mit 90° Winkel dient zur rechtwinkligen Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, rechtwinklige Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø450-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 90° Richtungsänderung Für rechtwinklige Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø450 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø450 mm 90° Winkel für rechtwinklige Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für rechtwinklige Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø450 mm, 90° wird eingesetzt, wenn eine runde Leitung mit rechtwinkliger Richtungsführung um 90° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und rechtwinklige Übergänge innerhalb bestehender Rohrsysteme. Der Ø450 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 90° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 450 mm Winkel 90° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø450 mm und 90° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø450-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 90° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø450 mm, 90° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø450 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 90° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø450 mm, 90° Wofür wird der Segmentbogen Ø450 mm, 90° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø450 mm rechtwinklig umzulenken und die Leitungsführung um 90° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø450 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø450 mm, der Winkel von 90°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

107,66 CHF*

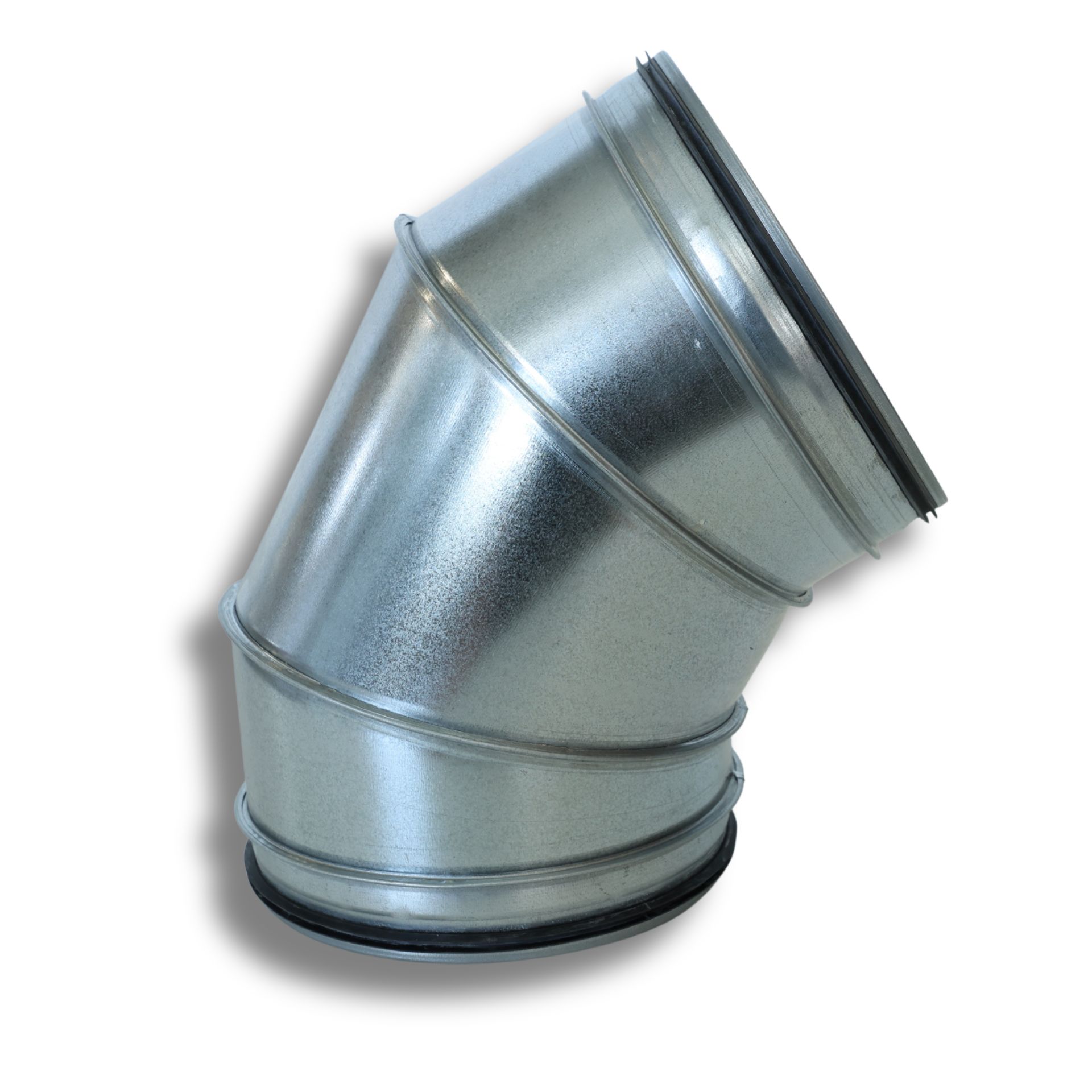

Segmentbogen Ø450 mm, 60°

Der Segmentbogen Ø450 mm, 60° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 60° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø450 mm gezielt abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø450 mm, der Winkel von 60°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø450 mm mit 60° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø450-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 60° Richtungsänderung Für definierte und gezielte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø450 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø450 mm 60° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für gezielte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø450 mm, 60° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 60° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und gezielte Umlenkungen innerhalb bestehender Rohrsysteme. Der Ø450 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 60° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 450 mm Winkel 60° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø450 mm und 60° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø450-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 60° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø450 mm, 60° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø450 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 60° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø450 mm, 60° Wofür wird der Segmentbogen Ø450 mm, 60° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø450 mm gezielt umzulenken und die Leitungsführung um 60° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø450 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø450 mm, der Winkel von 60°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

79,12 CHF*

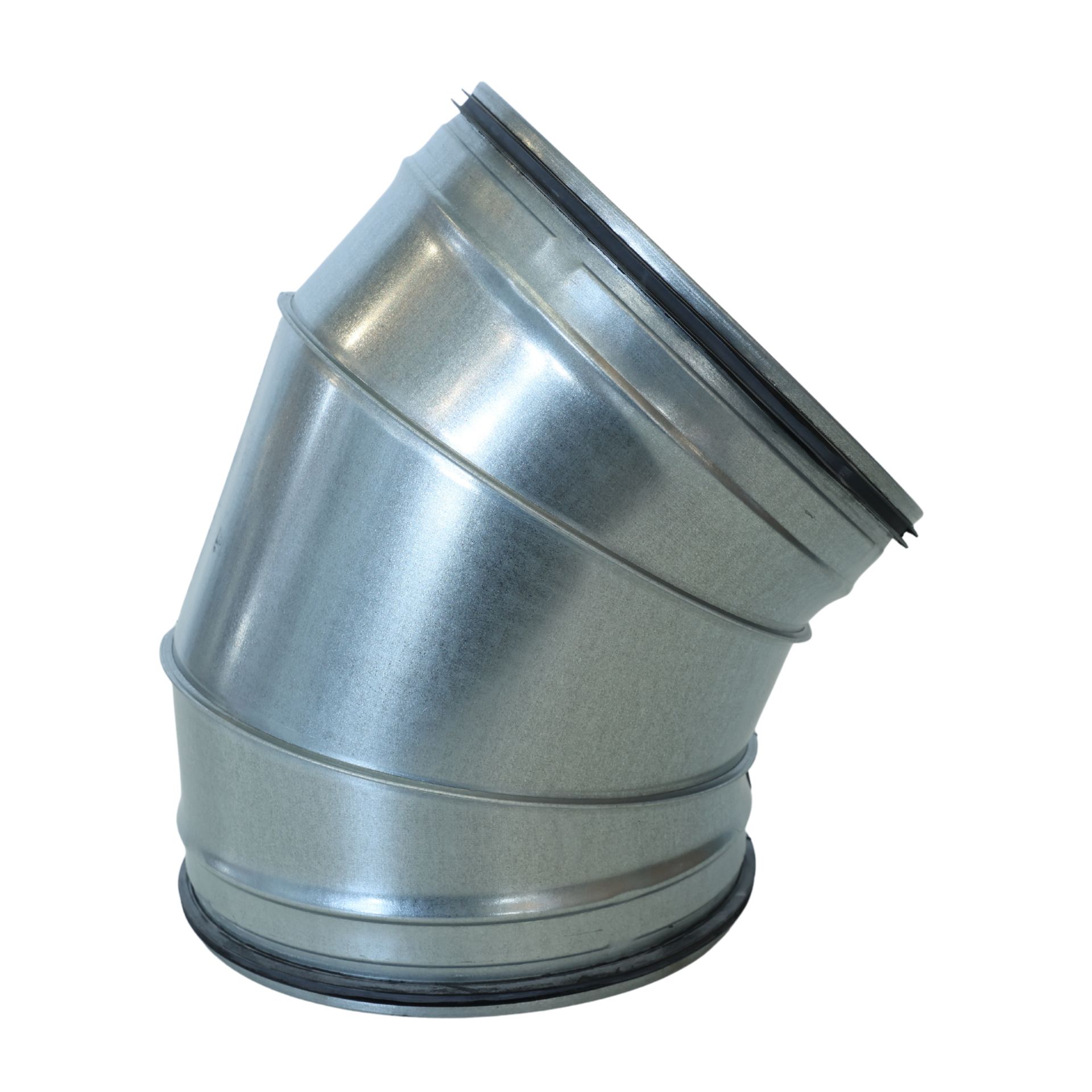

Segmentbogen Ø450 mm, 45°

Der Segmentbogen Ø450 mm, 45° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 45° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø450 mm kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø450 mm, der Winkel von 45°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø450 mm mit 45° Winkel dient zur definierten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, kontrolliert abgewinkelte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø450-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 45° Richtungsänderung Für definierte und kontrolliert abgewinkelte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø450 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø450 mm 45° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für kontrolliert abgewinkelte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø450 mm, 45° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 45° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und kontrolliert abgewinkelte Übergänge innerhalb bestehender Rohrsysteme. Der Ø450 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 45° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 450 mm Winkel 45° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø450 mm und 45° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø450-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 45° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø450 mm, 45° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø450 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 45° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø450 mm, 45° Wofür wird der Segmentbogen Ø450 mm, 45° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø450 mm definiert umzulenken und die Leitungsführung um 45° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø450 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø450 mm, der Winkel von 45°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

78,85 CHF*

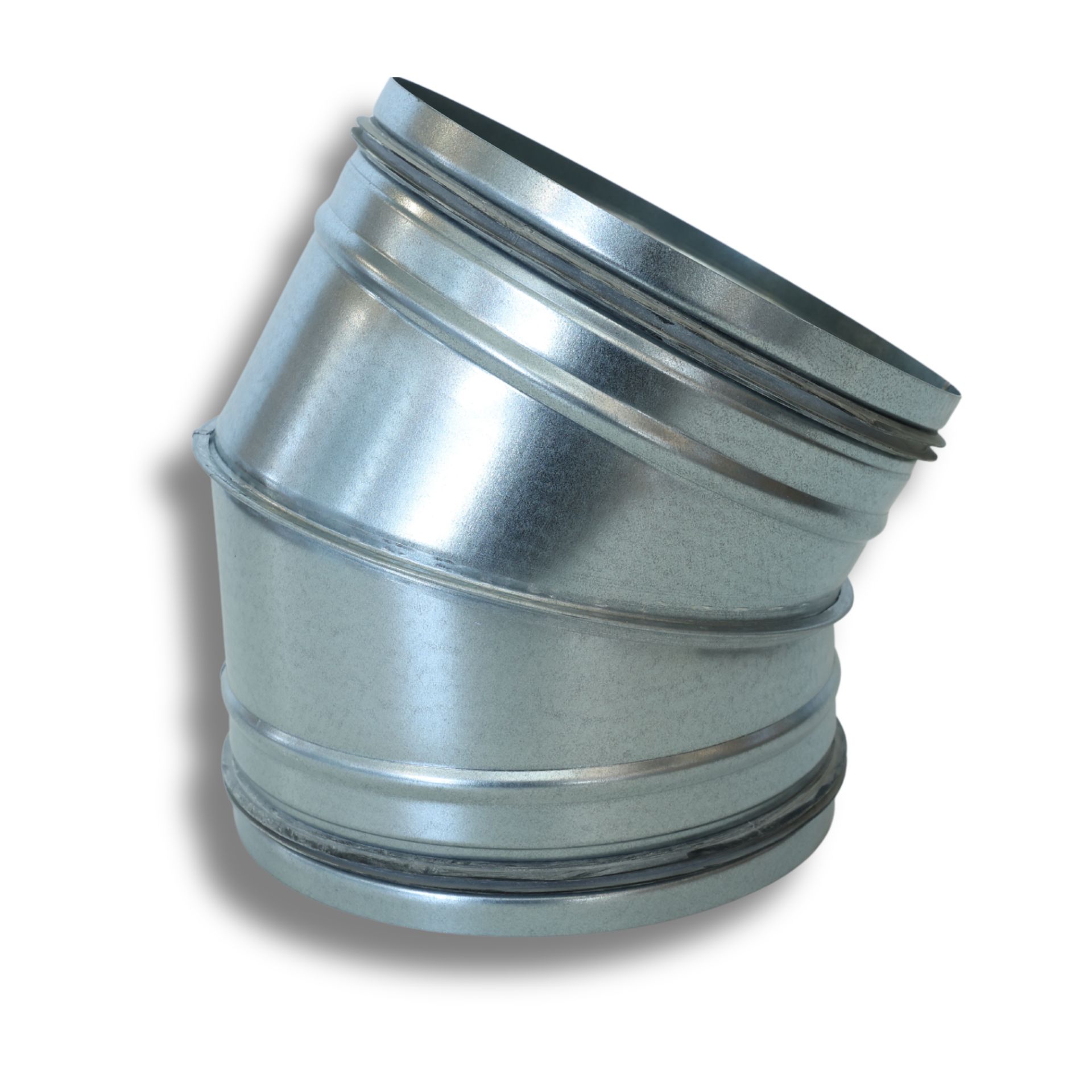

Segmentbogen Ø450 mm, 30°

Der Segmentbogen Ø450 mm, 30° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 30° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø450 mm kontrolliert und vergleichsweise flach abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø450 mm, der Winkel von 30°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø450 mm mit 30° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø450-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 30° Richtungsänderung Für flachere, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø450 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø450 mm 30° Winkel für flachere, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für definierte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø450 mm, 30° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 30° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und Anpassungen innerhalb bestehender Rohrsysteme. Der Ø450 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 30° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 450 mm Winkel 30° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø450 mm und 30° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø450-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 30° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø450 mm, 30° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø450 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 30° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø450 mm, 30° Wofür wird der Segmentbogen Ø450 mm, 30° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø450 mm gezielt umzulenken und die Leitungsführung um 30° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø450 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø450 mm, der Winkel von 30°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

66,91 CHF*

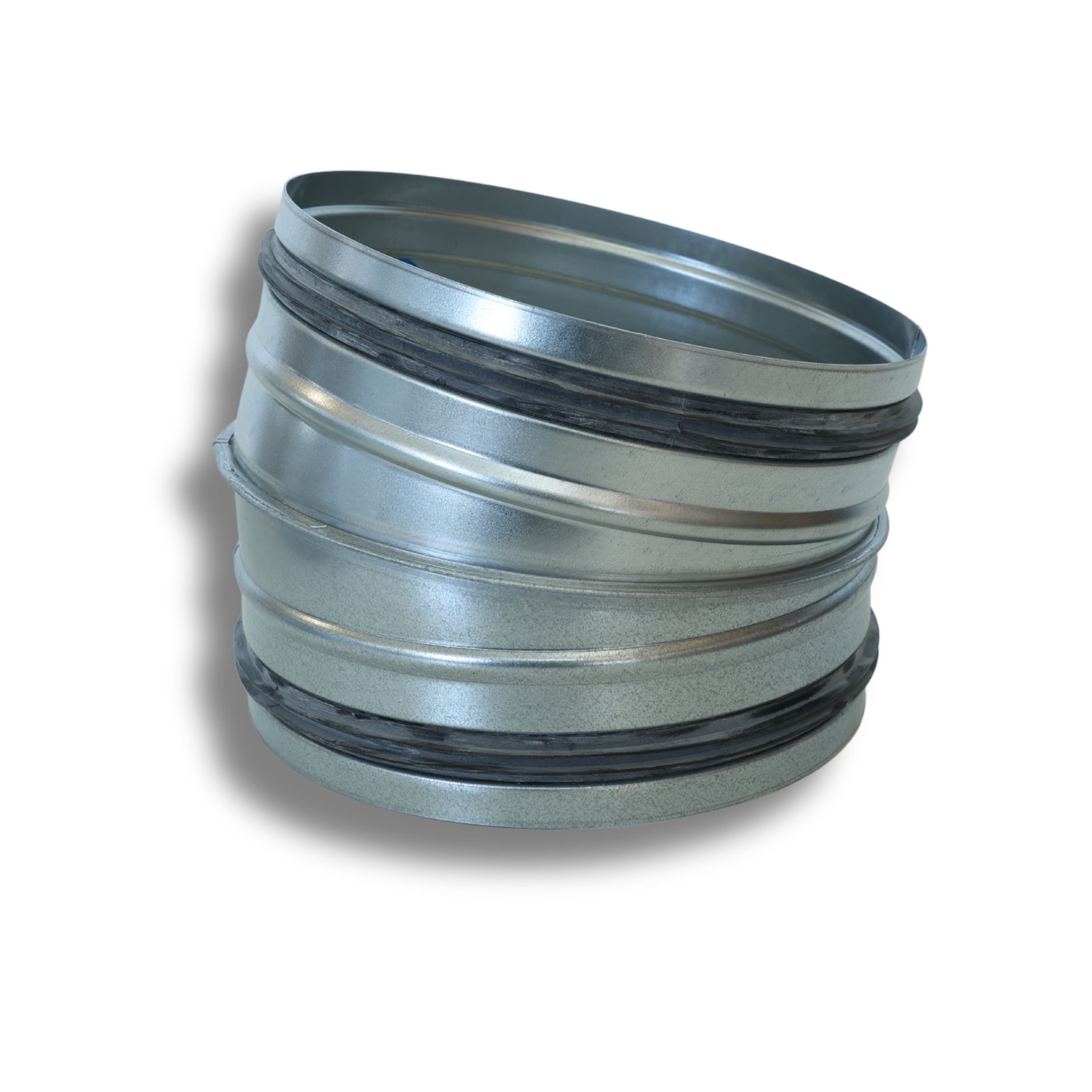

Segmentbogen Ø450 mm, 15°

Der Segmentbogen Ø450 mm, 15° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für leichte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 15° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø450 mm nur geringfügig und kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø450 mm, der Winkel von 15°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø450 mm mit 15° Winkel dient zur leichten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine geringfügige und definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø450-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 15° Richtungsänderung Für leichte, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø450 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø450 mm 15° Winkel für leichte, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für geringfügige Anpassungen von Leitungsführungen, Maschinenanschlüssen und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø450 mm, 15° wird eingesetzt, wenn eine runde Leitung mit leichter Richtungsänderung um 15° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und geringfügige Anpassungen innerhalb bestehender Rohrsysteme. Der Ø450 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 15° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 450 mm Winkel 15° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø450 mm und 15° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø450-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 15° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø450 mm, 15° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø450 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 15° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø450 mm, 15° Wofür wird der Segmentbogen Ø450 mm, 15° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø450 mm leicht umzulenken und die Leitungsführung um 15° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø450 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø450 mm, der Winkel von 15°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

66,91 CHF*

Segmentbogen Ø500 mm, 90°

Der Segmentbogen Ø500 mm, 90° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für rechtwinklige Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 90° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø500 mm rechtwinklig weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø500 mm, der Winkel von 90°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø500 mm mit 90° Winkel dient zur rechtwinkligen Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, rechtwinklige Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø500-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 90° Richtungsänderung Für rechtwinklige Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø500 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø500 mm 90° Winkel für rechtwinklige Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für rechtwinklige Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø500 mm, 90° wird eingesetzt, wenn eine runde Leitung mit rechtwinkliger Richtungsführung um 90° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und rechtwinklige Übergänge innerhalb bestehender Rohrsysteme. Der Ø500 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 90° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 500 mm Winkel 90° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø500 mm und 90° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø500-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 90° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø500 mm, 90° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø500 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 90° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø500 mm, 90° Wofür wird der Segmentbogen Ø500 mm, 90° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø500 mm rechtwinklig umzulenken und die Leitungsführung um 90° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø500 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø500 mm, der Winkel von 90°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

126,91 CHF*

Segmentbogen Ø500 mm, 60°

Der Segmentbogen Ø500 mm, 60° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 60° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø500 mm gezielt abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø500 mm, der Winkel von 60°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø500 mm mit 60° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø500-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 60° Richtungsänderung Für definierte und gezielte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø500 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø500 mm 60° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für gezielte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø500 mm, 60° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 60° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und gezielte Umlenkungen innerhalb bestehender Rohrsysteme. Der Ø500 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 60° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 500 mm Winkel 60° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø500 mm und 60° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø500-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 60° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø500 mm, 60° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø500 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 60° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø500 mm, 60° Wofür wird der Segmentbogen Ø500 mm, 60° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø500 mm gezielt umzulenken und die Leitungsführung um 60° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø500 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø500 mm, der Winkel von 60°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

104,47 CHF*

Segmentbogen Ø500 mm, 45°

Der Segmentbogen Ø500 mm, 45° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 45° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø500 mm kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø500 mm, der Winkel von 45°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø500 mm mit 45° Winkel dient zur definierten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, kontrolliert abgewinkelte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø500-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 45° Richtungsänderung Für definierte und kontrolliert abgewinkelte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø500 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø500 mm 45° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für kontrolliert abgewinkelte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø500 mm, 45° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 45° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und kontrolliert abgewinkelte Übergänge innerhalb bestehender Rohrsysteme. Der Ø500 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 45° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 500 mm Winkel 45° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø500 mm und 45° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø500-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 45° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø500 mm, 45° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø500 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 45° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø500 mm, 45° Wofür wird der Segmentbogen Ø500 mm, 45° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø500 mm definiert umzulenken und die Leitungsführung um 45° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø500 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø500 mm, der Winkel von 45°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

91,60 CHF*

Segmentbogen Ø500 mm, 30°

Der Segmentbogen Ø500 mm, 30° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 30° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø500 mm kontrolliert und vergleichsweise flach abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø500 mm, der Winkel von 30°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø500 mm mit 30° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø500-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 30° Richtungsänderung Für flachere, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø500 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø500 mm 30° Winkel für flachere, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für definierte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø500 mm, 30° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 30° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und Anpassungen innerhalb bestehender Rohrsysteme. Der Ø500 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 30° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 500 mm Winkel 30° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø500 mm und 30° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø500-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 30° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø500 mm, 30° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø500 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 30° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø500 mm, 30° Wofür wird der Segmentbogen Ø500 mm, 30° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø500 mm gezielt umzulenken und die Leitungsführung um 30° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø500 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø500 mm, der Winkel von 30°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

70,09 CHF*

Segmentbogen Ø500 mm, 15°

Der Segmentbogen Ø500 mm, 15° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für leichte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 15° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø500 mm nur geringfügig und kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø500 mm, der Winkel von 15°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø500 mm mit 15° Winkel dient zur leichten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine geringfügige und definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø500-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 15° Richtungsänderung Für leichte, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø500 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø500 mm 15° Winkel für leichte, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für geringfügige Anpassungen von Leitungsführungen, Maschinenanschlüssen und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø500 mm, 15° wird eingesetzt, wenn eine runde Leitung mit leichter Richtungsänderung um 15° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und geringfügige Anpassungen innerhalb bestehender Rohrsysteme. Der Ø500 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 15° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 500 mm Winkel 15° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø500 mm und 15° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø500-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 15° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø500 mm, 15° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø500 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 15° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø500 mm, 15° Wofür wird der Segmentbogen Ø500 mm, 15° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø500 mm leicht umzulenken und die Leitungsführung um 15° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø500 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø500 mm, der Winkel von 15°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

70,09 CHF*

Segmentbogen Ø550 mm, 90°

Der Segmentbogen Ø550 mm, 90° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für rechtwinklige Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 90° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø550 mm rechtwinklig weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø550 mm, der Winkel von 90°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø550 mm mit 90° Winkel dient zur rechtwinkligen Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, rechtwinklige Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø550-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 90° Richtungsänderung Für rechtwinklige Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø550 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø550 mm 90° Winkel für rechtwinklige Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für rechtwinklige Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø550 mm, 90° wird eingesetzt, wenn eine runde Leitung mit rechtwinkliger Richtungsführung um 90° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und rechtwinklige Übergänge innerhalb bestehender Rohrsysteme. Der Ø550 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 90° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 550 mm Winkel 90° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø550 mm und 90° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø550-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 90° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø550 mm, 90° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø550 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 90° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø550 mm, 90° Wofür wird der Segmentbogen Ø550 mm, 90° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø550 mm rechtwinklig umzulenken und die Leitungsführung um 90° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø550 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø550 mm, der Winkel von 90°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

150,27 CHF*

Segmentbogen Ø550 mm, 60°

Der Segmentbogen Ø550 mm, 60° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 60° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø550 mm gezielt abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø550 mm, der Winkel von 60°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø550 mm mit 60° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø550-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 60° Richtungsänderung Für definierte und gezielte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø550 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø550 mm 60° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für gezielte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø550 mm, 60° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 60° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und gezielte Umlenkungen innerhalb bestehender Rohrsysteme. Der Ø550 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 60° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 550 mm Winkel 60° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø550 mm und 60° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø550-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 60° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø550 mm, 60° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø550 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 60° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø550 mm, 60° Wofür wird der Segmentbogen Ø550 mm, 60° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø550 mm gezielt umzulenken und die Leitungsführung um 60° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø550 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø550 mm, der Winkel von 60°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

120,54 CHF*

Segmentbogen Ø550 mm, 45°

Der Segmentbogen Ø550 mm, 45° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 45° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø550 mm kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø550 mm, der Winkel von 45°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø550 mm mit 45° Winkel dient zur definierten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, kontrolliert abgewinkelte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø550-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 45° Richtungsänderung Für definierte und kontrolliert abgewinkelte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø550 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø550 mm 45° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für kontrolliert abgewinkelte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø550 mm, 45° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 45° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und kontrolliert abgewinkelte Übergänge innerhalb bestehender Rohrsysteme. Der Ø550 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 45° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 550 mm Winkel 45° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø550 mm und 45° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø550-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 45° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø550 mm, 45° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø550 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 45° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø550 mm, 45° Wofür wird der Segmentbogen Ø550 mm, 45° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø550 mm definiert umzulenken und die Leitungsführung um 45° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø550 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø550 mm, der Winkel von 45°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

110,05 CHF*

Segmentbogen Ø550 mm, 30°

Der Segmentbogen Ø550 mm, 30° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 30° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø550 mm kontrolliert und vergleichsweise flach abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø550 mm, der Winkel von 30°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø550 mm mit 30° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø550-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 30° Richtungsänderung Für flachere, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø550 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø550 mm 30° Winkel für flachere, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für definierte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø550 mm, 30° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 30° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und Anpassungen innerhalb bestehender Rohrsysteme. Der Ø550 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 30° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 550 mm Winkel 30° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø550 mm und 30° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø550-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 30° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø550 mm, 30° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø550 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 30° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø550 mm, 30° Wofür wird der Segmentbogen Ø550 mm, 30° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø550 mm gezielt umzulenken und die Leitungsführung um 30° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø550 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø550 mm, der Winkel von 30°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

75,27 CHF*

Segmentbogen Ø550 mm, 15°

Der Segmentbogen Ø550 mm, 15° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für leichte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 15° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø550 mm nur geringfügig und kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø550 mm, der Winkel von 15°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø550 mm mit 15° Winkel dient zur leichten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine geringfügige und definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø550-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 15° Richtungsänderung Für leichte, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø550 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø550 mm 15° Winkel für leichte, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für geringfügige Anpassungen von Leitungsführungen, Maschinenanschlüssen und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø550 mm, 15° wird eingesetzt, wenn eine runde Leitung mit leichter Richtungsänderung um 15° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und geringfügige Anpassungen innerhalb bestehender Rohrsysteme. Der Ø550 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 15° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 550 mm Winkel 15° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø550 mm und 15° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø550-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 15° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø550 mm, 15° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø550 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 15° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø550 mm, 15° Wofür wird der Segmentbogen Ø550 mm, 15° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø550 mm leicht umzulenken und die Leitungsführung um 15° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø550 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø550 mm, der Winkel von 15°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

75,27 CHF*

Segmentbogen Ø560 mm, 90°

Der Segmentbogen Ø560 mm, 90° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für rechtwinklige Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 90° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø560 mm rechtwinklig weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø560 mm, der Winkel von 90°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø560 mm mit 90° Winkel dient zur rechtwinkligen Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, rechtwinklige Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø560-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 90° Richtungsänderung Für rechtwinklige Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø560 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø560 mm 90° Winkel für rechtwinklige Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für rechtwinklige Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø560 mm, 90° wird eingesetzt, wenn eine runde Leitung mit rechtwinkliger Richtungsführung um 90° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und rechtwinklige Übergänge innerhalb bestehender Rohrsysteme. Der Ø560 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 90° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 560 mm Winkel 90° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø560 mm und 90° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø560-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 90° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø560 mm, 90° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø560 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 90° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø560 mm, 90° Wofür wird der Segmentbogen Ø560 mm, 90° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø560 mm rechtwinklig umzulenken und die Leitungsführung um 90° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø560 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø560 mm, der Winkel von 90°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

154,26 CHF*

Segmentbogen Ø560 mm, 60°

Der Segmentbogen Ø560 mm, 60° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 60° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø560 mm gezielt abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø560 mm, der Winkel von 60°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø560 mm mit 60° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø560-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 60° Richtungsänderung Für definierte und gezielte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø560 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø560 mm 60° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für gezielte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø560 mm, 60° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 60° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und gezielte Umlenkungen innerhalb bestehender Rohrsysteme. Der Ø560 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 60° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 560 mm Winkel 60° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø560 mm und 60° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø560-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 60° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø560 mm, 60° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø560 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 60° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø560 mm, 60° Wofür wird der Segmentbogen Ø560 mm, 60° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø560 mm gezielt umzulenken und die Leitungsführung um 60° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø560 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø560 mm, der Winkel von 60°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

122,93 CHF*

Segmentbogen Ø560 mm, 45°

Der Segmentbogen Ø560 mm, 45° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 45° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø560 mm kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø560 mm, der Winkel von 45°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø560 mm mit 45° Winkel dient zur definierten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, kontrolliert abgewinkelte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø560-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 45° Richtungsänderung Für definierte und kontrolliert abgewinkelte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø560 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø560 mm 45° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für kontrolliert abgewinkelte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø560 mm, 45° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 45° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und kontrolliert abgewinkelte Übergänge innerhalb bestehender Rohrsysteme. Der Ø560 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 45° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 560 mm Winkel 45° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø560 mm und 45° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø560-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 45° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø560 mm, 45° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø560 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 45° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø560 mm, 45° Wofür wird der Segmentbogen Ø560 mm, 45° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø560 mm definiert umzulenken und die Leitungsführung um 45° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø560 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø560 mm, der Winkel von 45°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

114,03 CHF*

Segmentbogen Ø560 mm, 30°

Der Segmentbogen Ø560 mm, 30° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 30° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø560 mm kontrolliert und vergleichsweise flach abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø560 mm, der Winkel von 30°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø560 mm mit 30° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø560-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 30° Richtungsänderung Für flachere, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø560 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø560 mm 30° Winkel für flachere, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für definierte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø560 mm, 30° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 30° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und Anpassungen innerhalb bestehender Rohrsysteme. Der Ø560 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 30° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 560 mm Winkel 30° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø560 mm und 30° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø560-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 30° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø560 mm, 30° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø560 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 30° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø560 mm, 30° Wofür wird der Segmentbogen Ø560 mm, 30° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø560 mm gezielt umzulenken und die Leitungsführung um 30° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø560 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø560 mm, der Winkel von 30°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

76,60 CHF*

Segmentbogen Ø560 mm, 15°

Der Segmentbogen Ø560 mm, 15° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für leichte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 15° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø560 mm nur geringfügig und kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø560 mm, der Winkel von 15°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø560 mm mit 15° Winkel dient zur leichten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine geringfügige und definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø560-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 15° Richtungsänderung Für leichte, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø560 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø560 mm 15° Winkel für leichte, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für geringfügige Anpassungen von Leitungsführungen, Maschinenanschlüssen und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø560 mm, 15° wird eingesetzt, wenn eine runde Leitung mit leichter Richtungsänderung um 15° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und geringfügige Anpassungen innerhalb bestehender Rohrsysteme. Der Ø560 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 15° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 560 mm Winkel 15° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø560 mm und 15° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø560-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 15° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø560 mm, 15° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø560 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 15° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø560 mm, 15° Wofür wird der Segmentbogen Ø560 mm, 15° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø560 mm leicht umzulenken und die Leitungsführung um 15° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø560 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø560 mm, der Winkel von 15°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

76,60 CHF*

Segmentbogen Ø600 mm, 90°

Der Segmentbogen Ø600 mm, 90° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für rechtwinklige Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 90° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø600 mm rechtwinklig weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø600 mm, der Winkel von 90°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø600 mm mit 90° Winkel dient zur rechtwinkligen Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, rechtwinklige Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø600-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 90° Richtungsänderung Für rechtwinklige Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø600 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø600 mm 90° Winkel für rechtwinklige Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für rechtwinklige Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø600 mm, 90° wird eingesetzt, wenn eine runde Leitung mit rechtwinkliger Richtungsführung um 90° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und rechtwinklige Übergänge innerhalb bestehender Rohrsysteme. Der Ø600 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 90° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 600 mm Winkel 90° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø600 mm und 90° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø600-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 90° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø600 mm, 90° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø600 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 90° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø600 mm, 90° Wofür wird der Segmentbogen Ø600 mm, 90° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø600 mm rechtwinklig umzulenken und die Leitungsführung um 90° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø600 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø600 mm, der Winkel von 90°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

187,84 CHF*

Segmentbogen Ø600 mm, 60°

Der Segmentbogen Ø600 mm, 60° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 60° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø600 mm gezielt abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø600 mm, der Winkel von 60°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø600 mm mit 60° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø600-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 60° Richtungsänderung Für definierte und gezielte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø600 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø600 mm 60° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für gezielte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø600 mm, 60° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 60° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und gezielte Umlenkungen innerhalb bestehender Rohrsysteme. Der Ø600 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 60° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 600 mm Winkel 60° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø600 mm und 60° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø600-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 60° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø600 mm, 60° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø600 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 60° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø600 mm, 60° Wofür wird der Segmentbogen Ø600 mm, 60° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø600 mm gezielt umzulenken und die Leitungsführung um 60° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø600 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø600 mm, der Winkel von 60°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

153,33 CHF*

Segmentbogen Ø600 mm, 45°

Der Segmentbogen Ø600 mm, 45° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 45° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø600 mm kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø600 mm, der Winkel von 45°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø600 mm mit 45° Winkel dient zur definierten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, kontrolliert abgewinkelte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø600-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 45° Richtungsänderung Für definierte und kontrolliert abgewinkelte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø600 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø600 mm 45° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für kontrolliert abgewinkelte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø600 mm, 45° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 45° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und kontrolliert abgewinkelte Übergänge innerhalb bestehender Rohrsysteme. Der Ø600 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 45° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 600 mm Winkel 45° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø600 mm und 45° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø600-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 45° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø600 mm, 45° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø600 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 45° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø600 mm, 45° Wofür wird der Segmentbogen Ø600 mm, 45° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø600 mm definiert umzulenken und die Leitungsführung um 45° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø600 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø600 mm, der Winkel von 45°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

135,80 CHF*

Segmentbogen Ø600 mm, 30°

Der Segmentbogen Ø600 mm, 30° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 30° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø600 mm kontrolliert und vergleichsweise flach abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø600 mm, der Winkel von 30°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø600 mm mit 30° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø600-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 30° Richtungsänderung Für flachere, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø600 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø600 mm 30° Winkel für flachere, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für definierte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø600 mm, 30° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 30° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und Anpassungen innerhalb bestehender Rohrsysteme. Der Ø600 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 30° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 600 mm Winkel 30° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø600 mm und 30° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø600-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 30° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø600 mm, 30° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø600 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 30° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø600 mm, 30° Wofür wird der Segmentbogen Ø600 mm, 30° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø600 mm gezielt umzulenken und die Leitungsführung um 30° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø600 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø600 mm, der Winkel von 30°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

90,00 CHF*

Segmentbogen Ø600 mm, 15°

Der Segmentbogen Ø600 mm, 15° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für leichte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 15° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø600 mm nur geringfügig und kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø600 mm, der Winkel von 15°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø600 mm mit 15° Winkel dient zur leichten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine geringfügige und definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø600-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 15° Richtungsänderung Für leichte, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø600 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø600 mm 15° Winkel für leichte, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für geringfügige Anpassungen von Leitungsführungen, Maschinenanschlüssen und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø600 mm, 15° wird eingesetzt, wenn eine runde Leitung mit leichter Richtungsänderung um 15° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und geringfügige Anpassungen innerhalb bestehender Rohrsysteme. Der Ø600 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 15° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 600 mm Winkel 15° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø600 mm und 15° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø600-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 15° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø600 mm, 15° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø600 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 15° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø600 mm, 15° Wofür wird der Segmentbogen Ø600 mm, 15° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø600 mm leicht umzulenken und die Leitungsführung um 15° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø600 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø600 mm, der Winkel von 15°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

90,00 CHF*

Segmentbogen Ø630 mm, 90°

Der Segmentbogen Ø630 mm, 90° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für rechtwinklige Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 90° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø630 mm rechtwinklig weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø630 mm, der Winkel von 90°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø630 mm mit 90° Winkel dient zur rechtwinkligen Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, rechtwinklige Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø630-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 90° Richtungsänderung Für rechtwinklige Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø630 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø630 mm 90° Winkel für rechtwinklige Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für rechtwinklige Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø630 mm, 90° wird eingesetzt, wenn eine runde Leitung mit rechtwinkliger Richtungsführung um 90° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und rechtwinklige Übergänge innerhalb bestehender Rohrsysteme. Der Ø630 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 90° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 630 mm Winkel 90° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø630 mm und 90° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø630-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 90° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø630 mm, 90° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø630 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 90° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø630 mm, 90° Wofür wird der Segmentbogen Ø630 mm, 90° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø630 mm rechtwinklig umzulenken und die Leitungsführung um 90° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø630 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø630 mm, der Winkel von 90°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

202,44 CHF*

Segmentbogen Ø630 mm, 60°

Der Segmentbogen Ø630 mm, 60° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 60° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø630 mm gezielt abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø630 mm, der Winkel von 60°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø630 mm mit 60° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø630-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 60° Richtungsänderung Für definierte und gezielte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø630 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø630 mm 60° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für gezielte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø630 mm, 60° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 60° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und gezielte Umlenkungen innerhalb bestehender Rohrsysteme. Der Ø630 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 60° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 630 mm Winkel 60° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø630 mm und 60° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø630-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 60° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø630 mm, 60° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø630 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 60° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø630 mm, 60° Wofür wird der Segmentbogen Ø630 mm, 60° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø630 mm gezielt umzulenken und die Leitungsführung um 60° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø630 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø630 mm, der Winkel von 60°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

160,63 CHF*

Segmentbogen Ø630 mm, 45°

Der Segmentbogen Ø630 mm, 45° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 45° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø630 mm kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø630 mm, der Winkel von 45°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø630 mm mit 45° Winkel dient zur definierten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, kontrolliert abgewinkelte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø630-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 45° Richtungsänderung Für definierte und kontrolliert abgewinkelte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø630 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø630 mm 45° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für kontrolliert abgewinkelte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø630 mm, 45° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 45° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und kontrolliert abgewinkelte Übergänge innerhalb bestehender Rohrsysteme. Der Ø630 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 45° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 630 mm Winkel 45° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø630 mm und 45° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø630-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 45° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø630 mm, 45° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø630 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 45° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø630 mm, 45° Wofür wird der Segmentbogen Ø630 mm, 45° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø630 mm definiert umzulenken und die Leitungsführung um 45° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø630 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø630 mm, der Winkel von 45°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

145,36 CHF*

Segmentbogen Ø630 mm, 30°

Der Segmentbogen Ø630 mm, 30° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 30° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø630 mm kontrolliert und vergleichsweise flach abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø630 mm, der Winkel von 30°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø630 mm mit 30° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø630-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 30° Richtungsänderung Für flachere, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø630 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø630 mm 30° Winkel für flachere, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für definierte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø630 mm, 30° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 30° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und Anpassungen innerhalb bestehender Rohrsysteme. Der Ø630 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 30° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 630 mm Winkel 30° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø630 mm und 30° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø630-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 30° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø630 mm, 30° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø630 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 30° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø630 mm, 30° Wofür wird der Segmentbogen Ø630 mm, 30° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø630 mm gezielt umzulenken und die Leitungsführung um 30° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø630 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø630 mm, der Winkel von 30°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

118,15 CHF*

Segmentbogen Ø630 mm, 15°

Der Segmentbogen Ø630 mm, 15° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für leichte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 15° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø630 mm nur geringfügig und kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø630 mm, der Winkel von 15°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø630 mm mit 15° Winkel dient zur leichten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine geringfügige und definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø630-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 15° Richtungsänderung Für leichte, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø630 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø630 mm 15° Winkel für leichte, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für geringfügige Anpassungen von Leitungsführungen, Maschinenanschlüssen und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø630 mm, 15° wird eingesetzt, wenn eine runde Leitung mit leichter Richtungsänderung um 15° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und geringfügige Anpassungen innerhalb bestehender Rohrsysteme. Der Ø630 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 15° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 630 mm Winkel 15° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø630 mm und 15° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø630-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 15° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø630 mm, 15° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø630 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 15° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø630 mm, 15° Wofür wird der Segmentbogen Ø630 mm, 15° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø630 mm leicht umzulenken und die Leitungsführung um 15° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø630 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø630 mm, der Winkel von 15°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

118,15 CHF*

Segmentbogen Ø650 mm, 90°

Der Segmentbogen Ø650 mm, 90° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für rechtwinklige Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 90° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø650 mm rechtwinklig weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø650 mm, der Winkel von 90°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø650 mm mit 90° Winkel dient zur rechtwinkligen Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, rechtwinklige Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø650-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 90° Richtungsänderung Für rechtwinklige Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø650 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø650 mm 90° Winkel für rechtwinklige Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für rechtwinklige Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø650 mm, 90° wird eingesetzt, wenn eine runde Leitung mit rechtwinkliger Richtungsführung um 90° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und rechtwinklige Übergänge innerhalb bestehender Rohrsysteme. Der Ø650 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 90° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 650 mm Winkel 90° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø650 mm und 90° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø650-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 90° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø650 mm, 90° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø650 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 90° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø650 mm, 90° Wofür wird der Segmentbogen Ø650 mm, 90° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø650 mm rechtwinklig umzulenken und die Leitungsführung um 90° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø650 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø650 mm, der Winkel von 90°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

215,19 CHF*

Segmentbogen Ø650 mm, 60°

Der Segmentbogen Ø650 mm, 60° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 60° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø650 mm gezielt abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø650 mm, der Winkel von 60°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø650 mm mit 60° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø650-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 60° Richtungsänderung Für definierte und gezielte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø650 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø650 mm 60° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für gezielte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø650 mm, 60° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 60° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und gezielte Umlenkungen innerhalb bestehender Rohrsysteme. Der Ø650 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 60° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 650 mm Winkel 60° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø650 mm und 60° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø650-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 60° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø650 mm, 60° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø650 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 60° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø650 mm, 60° Wofür wird der Segmentbogen Ø650 mm, 60° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø650 mm gezielt umzulenken und die Leitungsführung um 60° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø650 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø650 mm, der Winkel von 60°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

186,38 CHF*

Segmentbogen Ø650 mm, 45°

Der Segmentbogen Ø650 mm, 45° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 45° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø650 mm kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø650 mm, der Winkel von 45°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø650 mm mit 45° Winkel dient zur definierten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, kontrolliert abgewinkelte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø650-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 45° Richtungsänderung Für definierte und kontrolliert abgewinkelte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø650 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø650 mm 45° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für kontrolliert abgewinkelte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø650 mm, 45° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 45° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und kontrolliert abgewinkelte Übergänge innerhalb bestehender Rohrsysteme. Der Ø650 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 45° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 650 mm Winkel 45° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø650 mm und 45° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø650-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 45° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø650 mm, 45° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø650 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 45° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø650 mm, 45° Wofür wird der Segmentbogen Ø650 mm, 45° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø650 mm definiert umzulenken und die Leitungsführung um 45° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø650 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø650 mm, der Winkel von 45°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

155,72 CHF*

Segmentbogen Ø650 mm, 30°

Der Segmentbogen Ø650 mm, 30° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 30° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø650 mm kontrolliert und vergleichsweise flach abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø650 mm, der Winkel von 30°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø650 mm mit 30° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø650-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 30° Richtungsänderung Für flachere, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø650 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø650 mm 30° Winkel für flachere, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für definierte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø650 mm, 30° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 30° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und Anpassungen innerhalb bestehender Rohrsysteme. Der Ø650 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 30° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 650 mm Winkel 30° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø650 mm und 30° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø650-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 30° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø650 mm, 30° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø650 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 30° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø650 mm, 30° Wofür wird der Segmentbogen Ø650 mm, 30° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø650 mm gezielt umzulenken und die Leitungsführung um 30° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø650 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø650 mm, der Winkel von 30°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

121,20 CHF*

Segmentbogen Ø650 mm, 15°

Der Segmentbogen Ø650 mm, 15° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für leichte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 15° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø650 mm nur geringfügig und kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø650 mm, der Winkel von 15°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø650 mm mit 15° Winkel dient zur leichten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine geringfügige und definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø650-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 15° Richtungsänderung Für leichte, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø650 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø650 mm 15° Winkel für leichte, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für geringfügige Anpassungen von Leitungsführungen, Maschinenanschlüssen und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø650 mm, 15° wird eingesetzt, wenn eine runde Leitung mit leichter Richtungsänderung um 15° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und geringfügige Anpassungen innerhalb bestehender Rohrsysteme. Der Ø650 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 15° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 650 mm Winkel 15° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø650 mm und 15° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø650-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 15° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø650 mm, 15° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø650 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 15° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø650 mm, 15° Wofür wird der Segmentbogen Ø650 mm, 15° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø650 mm leicht umzulenken und die Leitungsführung um 15° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø650 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø650 mm, der Winkel von 15°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

121,20 CHF*

Segmentbogen Ø700 mm, 90°

Der Segmentbogen Ø700 mm, 90° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für rechtwinklige Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 90° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø700 mm rechtwinklig weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø700 mm, der Winkel von 90°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø700 mm mit 90° Winkel dient zur rechtwinkligen Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, rechtwinklige Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø700-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 90° Richtungsänderung Für rechtwinklige Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø700 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø700 mm 90° Winkel für rechtwinklige Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für rechtwinklige Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø700 mm, 90° wird eingesetzt, wenn eine runde Leitung mit rechtwinkliger Richtungsführung um 90° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und rechtwinklige Übergänge innerhalb bestehender Rohrsysteme. Der Ø700 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 90° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 700 mm Winkel 90° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø700 mm und 90° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø700-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 90° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø700 mm, 90° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø700 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 90° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø700 mm, 90° Wofür wird der Segmentbogen Ø700 mm, 90° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø700 mm rechtwinklig umzulenken und die Leitungsführung um 90° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø700 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø700 mm, der Winkel von 90°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

239,35 CHF*

Segmentbogen Ø700 mm, 60°

Der Segmentbogen Ø700 mm, 60° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 60° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø700 mm gezielt abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø700 mm, der Winkel von 60°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø700 mm mit 60° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø700-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 60° Richtungsänderung Für definierte und gezielte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø700 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø700 mm 60° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für gezielte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø700 mm, 60° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 60° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und gezielte Umlenkungen innerhalb bestehender Rohrsysteme. Der Ø700 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 60° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 700 mm Winkel 60° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø700 mm und 60° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø700-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 60° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø700 mm, 60° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø700 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 60° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø700 mm, 60° Wofür wird der Segmentbogen Ø700 mm, 60° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø700 mm gezielt umzulenken und die Leitungsführung um 60° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø700 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø700 mm, der Winkel von 60°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

203,90 CHF*

Segmentbogen Ø700 mm, 45°

Der Segmentbogen Ø700 mm, 45° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 45° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø700 mm kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø700 mm, der Winkel von 45°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø700 mm mit 45° Winkel dient zur definierten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, kontrolliert abgewinkelte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø700-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 45° Richtungsänderung Für definierte und kontrolliert abgewinkelte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø700 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø700 mm 45° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für kontrolliert abgewinkelte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø700 mm, 45° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 45° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und kontrolliert abgewinkelte Übergänge innerhalb bestehender Rohrsysteme. Der Ø700 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 45° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 700 mm Winkel 45° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø700 mm und 45° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø700-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 45° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø700 mm, 45° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø700 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 45° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø700 mm, 45° Wofür wird der Segmentbogen Ø700 mm, 45° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø700 mm definiert umzulenken und die Leitungsführung um 45° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø700 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø700 mm, der Winkel von 45°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

171,78 CHF*

Segmentbogen Ø700 mm, 30°

Der Segmentbogen Ø700 mm, 30° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 30° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø700 mm kontrolliert und vergleichsweise flach abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø700 mm, der Winkel von 30°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø700 mm mit 30° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø700-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 30° Richtungsänderung Für flachere, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø700 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø700 mm 30° Winkel für flachere, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für definierte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø700 mm, 30° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 30° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und Anpassungen innerhalb bestehender Rohrsysteme. Der Ø700 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 30° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 700 mm Winkel 30° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø700 mm und 30° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø700-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 30° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø700 mm, 30° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø700 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 30° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø700 mm, 30° Wofür wird der Segmentbogen Ø700 mm, 30° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø700 mm gezielt umzulenken und die Leitungsführung um 30° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø700 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø700 mm, der Winkel von 30°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

123,72 CHF*

Segmentbogen Ø700 mm, 15°

Der Segmentbogen Ø700 mm, 15° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für leichte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 15° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø700 mm nur geringfügig und kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø700 mm, der Winkel von 15°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø700 mm mit 15° Winkel dient zur leichten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine geringfügige und definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø700-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 15° Richtungsänderung Für leichte, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø700 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø700 mm 15° Winkel für leichte, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für geringfügige Anpassungen von Leitungsführungen, Maschinenanschlüssen und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø700 mm, 15° wird eingesetzt, wenn eine runde Leitung mit leichter Richtungsänderung um 15° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und geringfügige Anpassungen innerhalb bestehender Rohrsysteme. Der Ø700 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 15° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 700 mm Winkel 15° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø700 mm und 15° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø700-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 15° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø700 mm, 15° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø700 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 15° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø700 mm, 15° Wofür wird der Segmentbogen Ø700 mm, 15° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø700 mm leicht umzulenken und die Leitungsführung um 15° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø700 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø700 mm, der Winkel von 15°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

123,72 CHF*

Segmentbogen Ø710 mm, 90°

Der Segmentbogen Ø710 mm, 90° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für rechtwinklige Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 90° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø710 mm rechtwinklig weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø710 mm, der Winkel von 90°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø710 mm mit 90° Winkel dient zur rechtwinkligen Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, rechtwinklige Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø710-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 90° Richtungsänderung Für rechtwinklige Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø710 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø710 mm 90° Winkel für rechtwinklige Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für rechtwinklige Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø710 mm, 90° wird eingesetzt, wenn eine runde Leitung mit rechtwinkliger Richtungsführung um 90° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und rechtwinklige Übergänge innerhalb bestehender Rohrsysteme. Der Ø710 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 90° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 710 mm Winkel 90° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø710 mm und 90° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø710-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 90° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø710 mm, 90° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø710 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 90° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø710 mm, 90° Wofür wird der Segmentbogen Ø710 mm, 90° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø710 mm rechtwinklig umzulenken und die Leitungsführung um 90° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø710 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø710 mm, der Winkel von 90°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

258,46 CHF*

Segmentbogen Ø710 mm, 60°

Der Segmentbogen Ø710 mm, 60° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 60° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø710 mm gezielt abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø710 mm, der Winkel von 60°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø710 mm mit 60° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø710-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 60° Richtungsänderung Für definierte und gezielte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø710 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø710 mm 60° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für gezielte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø710 mm, 60° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 60° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und gezielte Umlenkungen innerhalb bestehender Rohrsysteme. Der Ø710 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 60° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 710 mm Winkel 60° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø710 mm und 60° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø710-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 60° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø710 mm, 60° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø710 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 60° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø710 mm, 60° Wofür wird der Segmentbogen Ø710 mm, 60° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø710 mm gezielt umzulenken und die Leitungsführung um 60° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø710 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø710 mm, der Winkel von 60°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

215,19 CHF*

Segmentbogen Ø710 mm, 45°

Der Segmentbogen Ø710 mm, 45° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 45° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø710 mm kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø710 mm, der Winkel von 45°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø710 mm mit 45° Winkel dient zur definierten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, kontrolliert abgewinkelte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø710-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 45° Richtungsänderung Für definierte und kontrolliert abgewinkelte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø710 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø710 mm 45° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für kontrolliert abgewinkelte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø710 mm, 45° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 45° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und kontrolliert abgewinkelte Übergänge innerhalb bestehender Rohrsysteme. Der Ø710 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 45° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 710 mm Winkel 45° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø710 mm und 45° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø710-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 45° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø710 mm, 45° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø710 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 45° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø710 mm, 45° Wofür wird der Segmentbogen Ø710 mm, 45° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø710 mm definiert umzulenken und die Leitungsführung um 45° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø710 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø710 mm, der Winkel von 45°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

192,62 CHF*

Segmentbogen Ø710 mm, 30°

Der Segmentbogen Ø710 mm, 30° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 30° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø710 mm kontrolliert und vergleichsweise flach abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø710 mm, der Winkel von 30°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø710 mm mit 30° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø710-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 30° Richtungsänderung Für flachere, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø710 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø710 mm 30° Winkel für flachere, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für definierte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø710 mm, 30° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 30° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und Anpassungen innerhalb bestehender Rohrsysteme. Der Ø710 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 30° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 710 mm Winkel 30° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø710 mm und 30° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø710-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 30° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø710 mm, 30° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø710 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 30° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø710 mm, 30° Wofür wird der Segmentbogen Ø710 mm, 30° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø710 mm gezielt umzulenken und die Leitungsführung um 30° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø710 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø710 mm, der Winkel von 30°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

126,11 CHF*

Segmentbogen Ø710 mm, 15°

Der Segmentbogen Ø710 mm, 15° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für leichte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 15° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø710 mm nur geringfügig und kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø710 mm, der Winkel von 15°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø710 mm mit 15° Winkel dient zur leichten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine geringfügige und definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø710-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 15° Richtungsänderung Für leichte, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø710 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø710 mm 15° Winkel für leichte, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für geringfügige Anpassungen von Leitungsführungen, Maschinenanschlüssen und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø710 mm, 15° wird eingesetzt, wenn eine runde Leitung mit leichter Richtungsänderung um 15° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und geringfügige Anpassungen innerhalb bestehender Rohrsysteme. Der Ø710 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 15° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 710 mm Winkel 15° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø710 mm und 15° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø710-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 15° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø710 mm, 15° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø710 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 15° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø710 mm, 15° Wofür wird der Segmentbogen Ø710 mm, 15° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø710 mm leicht umzulenken und die Leitungsführung um 15° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø710 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø710 mm, der Winkel von 15°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

126,11 CHF*

Segmentbogen Ø750 mm, 90°

Der Segmentbogen Ø750 mm, 90° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für rechtwinklige Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 90° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø750 mm rechtwinklig weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø750 mm, der Winkel von 90°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø750 mm mit 90° Winkel dient zur rechtwinkligen Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, rechtwinklige Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø750-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 90° Richtungsänderung Für rechtwinklige Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø750 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø750 mm 90° Winkel für rechtwinklige Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für rechtwinklige Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø750 mm, 90° wird eingesetzt, wenn eine runde Leitung mit rechtwinkliger Richtungsführung um 90° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und rechtwinklige Übergänge innerhalb bestehender Rohrsysteme. Der Ø750 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 90° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 750 mm Winkel 90° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø750 mm und 90° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø750-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 90° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø750 mm, 90° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø750 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 90° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø750 mm, 90° Wofür wird der Segmentbogen Ø750 mm, 90° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø750 mm rechtwinklig umzulenken und die Leitungsführung um 90° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø750 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø750 mm, der Winkel von 90°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

272,93 CHF*

Segmentbogen Ø750 mm, 60°

Der Segmentbogen Ø750 mm, 60° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 60° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø750 mm gezielt abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø750 mm, der Winkel von 60°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø750 mm mit 60° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø750-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 60° Richtungsänderung Für definierte und gezielte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø750 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø750 mm 60° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für gezielte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø750 mm, 60° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 60° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und gezielte Umlenkungen innerhalb bestehender Rohrsysteme. Der Ø750 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 60° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 750 mm Winkel 60° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø750 mm und 60° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø750-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 60° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø750 mm, 60° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø750 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 60° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø750 mm, 60° Wofür wird der Segmentbogen Ø750 mm, 60° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø750 mm gezielt umzulenken und die Leitungsführung um 60° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø750 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø750 mm, der Winkel von 60°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

232,84 CHF*

Segmentbogen Ø750 mm, 45°

Der Segmentbogen Ø750 mm, 45° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 45° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø750 mm kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø750 mm, der Winkel von 45°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø750 mm mit 45° Winkel dient zur definierten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, kontrolliert abgewinkelte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø750-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 45° Richtungsänderung Für definierte und kontrolliert abgewinkelte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø750 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø750 mm 45° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für kontrolliert abgewinkelte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø750 mm, 45° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 45° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und kontrolliert abgewinkelte Übergänge innerhalb bestehender Rohrsysteme. Der Ø750 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 45° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 750 mm Winkel 45° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø750 mm und 45° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø750-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 45° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø750 mm, 45° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø750 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 45° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø750 mm, 45° Wofür wird der Segmentbogen Ø750 mm, 45° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø750 mm definiert umzulenken und die Leitungsführung um 45° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø750 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø750 mm, der Winkel von 45°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

199,12 CHF*

Segmentbogen Ø750 mm, 30°

Der Segmentbogen Ø750 mm, 30° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 30° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø750 mm kontrolliert und vergleichsweise flach abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø750 mm, der Winkel von 30°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø750 mm mit 30° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø750-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 30° Richtungsänderung Für flachere, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø750 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø750 mm 30° Winkel für flachere, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für definierte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø750 mm, 30° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 30° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und Anpassungen innerhalb bestehender Rohrsysteme. Der Ø750 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 30° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 750 mm Winkel 30° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø750 mm und 30° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø750-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 30° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø750 mm, 30° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø750 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 30° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø750 mm, 30° Wofür wird der Segmentbogen Ø750 mm, 30° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø750 mm gezielt umzulenken und die Leitungsführung um 30° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø750 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø750 mm, der Winkel von 30°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

155,72 CHF*

Segmentbogen Ø750 mm, 15°

Der Segmentbogen Ø750 mm, 15° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für leichte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 15° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø750 mm nur geringfügig und kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø750 mm, der Winkel von 15°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø750 mm mit 15° Winkel dient zur leichten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine geringfügige und definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø750-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 15° Richtungsänderung Für leichte, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø750 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø750 mm 15° Winkel für leichte, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für geringfügige Anpassungen von Leitungsführungen, Maschinenanschlüssen und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø750 mm, 15° wird eingesetzt, wenn eine runde Leitung mit leichter Richtungsänderung um 15° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und geringfügige Anpassungen innerhalb bestehender Rohrsysteme. Der Ø750 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 15° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 750 mm Winkel 15° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø750 mm und 15° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø750-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 15° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø750 mm, 15° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø750 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 15° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø750 mm, 15° Wofür wird der Segmentbogen Ø750 mm, 15° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø750 mm leicht umzulenken und die Leitungsführung um 15° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø750 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø750 mm, der Winkel von 15°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

155,72 CHF*

Segmentbogen Ø800 mm, 90°

Der Segmentbogen Ø800 mm, 90° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für rechtwinklige Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 90° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø800 mm rechtwinklig weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø800 mm, der Winkel von 90°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø800 mm mit 90° Winkel dient zur rechtwinkligen Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, rechtwinklige Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø800-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 90° Richtungsänderung Für rechtwinklige Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø800 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø800 mm 90° Winkel für rechtwinklige Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für rechtwinklige Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø800 mm, 90° wird eingesetzt, wenn eine runde Leitung mit rechtwinkliger Richtungsführung um 90° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und rechtwinklige Übergänge innerhalb bestehender Rohrsysteme. Der Ø800 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 90° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 800 mm Winkel 90° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø800 mm und 90° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø800-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 90° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø800 mm, 90° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø800 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 90° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø800 mm, 90° Wofür wird der Segmentbogen Ø800 mm, 90° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø800 mm rechtwinklig umzulenken und die Leitungsführung um 90° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø800 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø800 mm, der Winkel von 90°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

327,49 CHF*

Segmentbogen Ø800 mm, 60°

Der Segmentbogen Ø800 mm, 60° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 60° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø800 mm gezielt abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø800 mm, der Winkel von 60°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø800 mm mit 60° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø800-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 60° Richtungsänderung Für definierte und gezielte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø800 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø800 mm 60° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für gezielte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø800 mm, 60° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 60° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und gezielte Umlenkungen innerhalb bestehender Rohrsysteme. Der Ø800 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 60° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 800 mm Winkel 60° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø800 mm und 60° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø800-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 60° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø800 mm, 60° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø800 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 60° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø800 mm, 60° Wofür wird der Segmentbogen Ø800 mm, 60° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø800 mm gezielt umzulenken und die Leitungsführung um 60° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø800 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø800 mm, der Winkel von 60°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

277,85 CHF*

Segmentbogen Ø800 mm, 45°

Der Segmentbogen Ø800 mm, 45° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 45° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø800 mm kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø800 mm, der Winkel von 45°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø800 mm mit 45° Winkel dient zur definierten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, kontrolliert abgewinkelte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø800-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 45° Richtungsänderung Für definierte und kontrolliert abgewinkelte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø800 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø800 mm 45° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für kontrolliert abgewinkelte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø800 mm, 45° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 45° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und kontrolliert abgewinkelte Übergänge innerhalb bestehender Rohrsysteme. Der Ø800 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 45° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 800 mm Winkel 45° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø800 mm und 45° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø800-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 45° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø800 mm, 45° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø800 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 45° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø800 mm, 45° Wofür wird der Segmentbogen Ø800 mm, 45° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø800 mm definiert umzulenken und die Leitungsführung um 45° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø800 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø800 mm, der Winkel von 45°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

237,62 CHF*

Segmentbogen Ø800 mm, 30°

Der Segmentbogen Ø800 mm, 30° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 30° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø800 mm kontrolliert und vergleichsweise flach abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø800 mm, der Winkel von 30°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø800 mm mit 30° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø800-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 30° Richtungsänderung Für flachere, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø800 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø800 mm 30° Winkel für flachere, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für definierte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø800 mm, 30° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 30° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und Anpassungen innerhalb bestehender Rohrsysteme. Der Ø800 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 30° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 800 mm Winkel 30° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø800 mm und 30° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø800-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 30° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø800 mm, 30° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø800 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 30° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø800 mm, 30° Wofür wird der Segmentbogen Ø800 mm, 30° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø800 mm gezielt umzulenken und die Leitungsführung um 30° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø800 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø800 mm, der Winkel von 30°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

165,54 CHF*

Segmentbogen Ø800 mm, 15°

Der Segmentbogen Ø800 mm, 15° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für leichte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 15° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø800 mm nur geringfügig und kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø800 mm, der Winkel von 15°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø800 mm mit 15° Winkel dient zur leichten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine geringfügige und definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø800-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 15° Richtungsänderung Für leichte, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø800 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø800 mm 15° Winkel für leichte, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für geringfügige Anpassungen von Leitungsführungen, Maschinenanschlüssen und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø800 mm, 15° wird eingesetzt, wenn eine runde Leitung mit leichter Richtungsänderung um 15° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und geringfügige Anpassungen innerhalb bestehender Rohrsysteme. Der Ø800 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 15° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 800 mm Winkel 15° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø800 mm und 15° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø800-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 15° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø800 mm, 15° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø800 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 15° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø800 mm, 15° Wofür wird der Segmentbogen Ø800 mm, 15° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø800 mm leicht umzulenken und die Leitungsführung um 15° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø800 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø800 mm, der Winkel von 15°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

165,54 CHF*

Segmentbogen Ø850 mm, 90°

Der Segmentbogen Ø850 mm, 90° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für rechtwinklige Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 90° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø850 mm rechtwinklig weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø850 mm, der Winkel von 90°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø850 mm mit 90° Winkel dient zur rechtwinkligen Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, rechtwinklige Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø850-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 90° Richtungsänderung Für rechtwinklige Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø850 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø850 mm 90° Winkel für rechtwinklige Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für rechtwinklige Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø850 mm, 90° wird eingesetzt, wenn eine runde Leitung mit rechtwinkliger Richtungsführung um 90° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und rechtwinklige Übergänge innerhalb bestehender Rohrsysteme. Der Ø850 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 90° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 850 mm Winkel 90° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø850 mm und 90° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø850-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 90° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø850 mm, 90° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø850 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 90° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø850 mm, 90° Wofür wird der Segmentbogen Ø850 mm, 90° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø850 mm rechtwinklig umzulenken und die Leitungsführung um 90° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø850 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø850 mm, der Winkel von 90°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

364,40 CHF*

Segmentbogen Ø850 mm, 60°

Der Segmentbogen Ø850 mm, 60° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 60° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø850 mm gezielt abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø850 mm, der Winkel von 60°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø850 mm mit 60° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø850-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 60° Richtungsänderung Für definierte und gezielte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø850 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø850 mm 60° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für gezielte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø850 mm, 60° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 60° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und gezielte Umlenkungen innerhalb bestehender Rohrsysteme. Der Ø850 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 60° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 850 mm Winkel 60° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø850 mm und 60° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø850-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 60° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø850 mm, 60° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø850 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 60° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø850 mm, 60° Wofür wird der Segmentbogen Ø850 mm, 60° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø850 mm gezielt umzulenken und die Leitungsführung um 60° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø850 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø850 mm, der Winkel von 60°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

309,97 CHF*

Segmentbogen Ø850 mm, 45°

Der Segmentbogen Ø850 mm, 45° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 45° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø850 mm kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø850 mm, der Winkel von 45°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø850 mm mit 45° Winkel dient zur definierten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, kontrolliert abgewinkelte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø850-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 45° Richtungsänderung Für definierte und kontrolliert abgewinkelte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø850 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø850 mm 45° Winkel für definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für kontrolliert abgewinkelte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø850 mm, 45° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 45° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und kontrolliert abgewinkelte Übergänge innerhalb bestehender Rohrsysteme. Der Ø850 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 45° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 850 mm Winkel 45° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø850 mm und 45° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø850-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 45° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø850 mm, 45° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø850 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 45° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø850 mm, 45° Wofür wird der Segmentbogen Ø850 mm, 45° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø850 mm definiert umzulenken und die Leitungsführung um 45° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø850 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø850 mm, der Winkel von 45°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

263,38 CHF*

Segmentbogen Ø850 mm, 30°

Der Segmentbogen Ø850 mm, 30° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für definierte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 30° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø850 mm kontrolliert und vergleichsweise flach abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø850 mm, der Winkel von 30°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø850 mm mit 30° Winkel dient zur gezielten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine klare, definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø850-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 30° Richtungsänderung Für flachere, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø850 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø850 mm 30° Winkel für flachere, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für definierte Leitungsführungen, Maschinenanschlüsse und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø850 mm, 30° wird eingesetzt, wenn eine runde Leitung mit klarer Richtungsführung um 30° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und Anpassungen innerhalb bestehender Rohrsysteme. Der Ø850 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 30° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 850 mm Winkel 30° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø850 mm und 30° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø850-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 30° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø850 mm, 30° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø850 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 30° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø850 mm, 30° Wofür wird der Segmentbogen Ø850 mm, 30° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø850 mm gezielt umzulenken und die Leitungsführung um 30° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø850 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø850 mm, der Winkel von 30°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

197,66 CHF*

Segmentbogen Ø850 mm, 15°

Der Segmentbogen Ø850 mm, 15° ist ein runder Rohrbogen aus sendzimirverzinktem Stahl für leichte Richtungsänderungen in verzinkten Absaug-, Abluft- und Lüftungsleitungen. Mit 15° Umlenkung eignet sich der Bogen für Leitungsführungen, bei denen eine Rohrleitung mit Ø850 mm nur geringfügig und kontrolliert abgewinkelt weitergeführt werden soll. Die segmentierte Ausführung mit Radius R = 1,5 D ist für Rundrohrsysteme im gewerblichen und industriellen Umfeld vorgesehen. Für die richtige Auswahl sind Ø850 mm, der Winkel von 15°, die Einbaurichtung und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Das reduziert Fehlbestellungen und erleichtert eine saubere Montage vor Ort. Technische Beschreibung Der Segmentbogen Ø850 mm mit 15° Winkel dient zur leichten Umlenkung einer runden Luftleitung. Die Ausführung aus sendzimirverzinktem Stahl passt zu verzinkten Rohrleitungen in Absauganlagen, Abluftsystemen und technischen Lüftungsinstallationen. Durch die feste Winkelangabe ist der Bogen besonders dann geeignet, wenn eine geringfügige und definierte Leitungsänderung benötigt wird. Bei der Planung sollte beachtet werden, dass jeder Bogen die Leitungsführung und den Strömungsverlauf beeinflusst. Deshalb sind Anzahl, Position und Winkel der Rohrbögen nicht nur aus Platzgründen, sondern auch aus Sicht der gesamten Anlagenführung relevant. Bei Ø850-mm-Leitungen lohnt sich eine saubere Prüfung der Anschlussseiten, der verfügbaren Einbausituation und der angrenzenden Rohrkomponenten. Funktion 15° Richtungsänderung Für leichte, definierte Umlenkungen in runden Absaug-, Abluft- und Lüftungsleitungen mit Ø850 mm. Bauform Segmentbogen, R = 1,5 D Segmentierte Bogenform für definierte Leitungsführungen und Anschlussbereiche im Rundrohrsystem. Material Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische gewerbliche und industrielle Luftleitungssysteme. Eigenschaften und Vorteile Segmentbogen für Rundrohrsysteme mit Ø850 mm 15° Winkel für leichte, definierte Richtungsänderungen Radius R = 1,5 D Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll für geringfügige Anpassungen von Leitungsführungen, Maschinenanschlüssen und Nebenleitungen Klare Ø- und Winkelangabe zur Reduktion von Fehlbestellungen Einfach in verzinkte Rundrohrsysteme integrierbar, sofern die Anschlusslogik passt Typische Einsatzbereiche Der Segmentbogen Ø850 mm, 15° wird eingesetzt, wenn eine runde Leitung mit leichter Richtungsänderung um 15° weitergeführt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Absaugpunkte, Abluftleitungen und geringfügige Anpassungen innerhalb bestehender Rohrsysteme. Der Ø850 mm wird häufig dort verwendet, wo ein klar definierter Anschluss- oder Leitungsbereich benötigt wird. Vor der Bestellung sollte geprüft werden, ob der 15° Bogen zur vorhandenen Leitungsführung passt und ob angrenzende Rohr- oder Formteile mechanisch korrekt angeschlossen werden können. Technische Daten und Ausführung Merkmal Angabe Produktart Segmentbogen Ø 850 mm Winkel 15° Radius R = 1,5 D Material Stahl, sendzimirverzinkt Einsatzbereich Richtungsänderung in runden Luftleitungssystemen Auswahl- und Montagehinweise Für die Auswahl sind Ø850 mm und 15° Winkel massgebend. Zusätzlich sollte geprüft werden, ob die Einbaulage, die Leitungsrichtung und die angrenzenden Bauteile zum Segmentbogen passen. Das ist besonders wichtig bei Umbauten, Ersatzteilen und Erweiterungen bestehender Rundrohrsysteme. Der Bogen sollte spannungsarm eingebaut werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei mehreren Umlenkungen in kurzer Folge sollte die gesamte Leitungsführung geprüft werden. Bei Ø850-mm-Leitungen sollte vor der Montage kontrolliert werden, ob ausreichend Platz für den 15° Bogen vorhanden ist und ob angeschlossene Rohre oder Formteile sauber ausgerichtet werden können. Dadurch wird die Montage erleichtert und die Verbindung kann technisch sauber aufgebaut werden. Passende Komponenten und Zubehör Der Segmentbogen Ø850 mm, 15° wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Rohrdurchmesser, Winkel, Anschlussart und die geplante Leitungsführung gemeinsam betrachtet werden. Beratung zu Segmentbögen Ø850 mm Wenn nicht eindeutig ist, ob ein Segmentbogen mit 15° oder ein anderer Winkel sinnvoller ist, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung von Ø, Winkel, Anschlussseite und Einbausituation hilft, Fehlbestellungen zu vermeiden und die Rohrleitung passend aufzubauen. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Segmentbogen Ø850 mm, 15° Wofür wird der Segmentbogen Ø850 mm, 15° verwendet? Er wird verwendet, um eine runde Luftleitung mit Ø850 mm leicht umzulenken und die Leitungsführung um 15° zu ändern. Was bedeutet Radius R = 1,5 D? R = 1,5 D beschreibt den Bogenradius im Verhältnis zum Rohrdurchmesser. Beim Segmentbogen Ø850 mm entspricht die Radiusangabe der Ausführung des Segmentbogens. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø850 mm, der Winkel von 15°, die Einbaulage und die Anschlusslogik der vorhandenen Rohr- oder Formteile geprüft werden.

197,66 CHF*

1
2

Segmentbögen werden eingesetzt, um den Verlauf einer Spiralfalzleitung gezielt zu verändern. Im Gegensatz zu gepressten Bögen wird die Bogenform aus mehreren einzelnen Segmenten aufgebaut. Dadurch lässt sich das Rohrprogramm auch für grössere Rohrdimensionen mit definierten Winkeln fortführen. Für alle Segmentbögen dieser Serie gilt ein Bogenradius von R = 1D.

Richtungsänderungen mit segmentierter Bauform

Segmentbögen bestehen aus mehreren miteinander verbundenen Rohrsegmenten, die gemeinsam die gewünschte Umlenkung bilden. Die Anzahl und Anordnung der Segmente richtet sich nach der jeweiligen Bogenkonstruktion und dem gewünschten Winkel.

Diese Bauweise ermöglicht eine stabile Bogenkonstruktion auch bei Rohrdurchmessern, für die eine gepresste Ausführung nicht oder nicht sinnvoll verfügbar ist.

Bei diesem Spiralfalzrohrsystem bezeichnet der angegebene Ø den Innendurchmesser. Der Bogenradius entspricht jeweils diesem Rohrdurchmesser.

Bauart

Segmentiert

Die Bogenform wird aus mehreren Rohrsegmenten aufgebaut und ermöglicht dadurch Richtungsänderungen auch bei grösseren Rohrdimensionen.

Winkel

15° bis 90°

Die Serie umfasst Segmentbögen mit 15°, 30°, 45°, 60° und 90° für unterschiedliche Leitungsverläufe.

Bogenradius

R = 1D

Bei allen Segmentbögen entspricht der Bogenradius dem jeweiligen Rohrdurchmesser.

Was bedeutet R = 1D?

R = 1D bedeutet, dass der Radius des Bogens dem jeweiligen Rohrdurchmesser entspricht.

Bei einem Segmentbogen Ø 300 mm beträgt der Bogenradius somit 300 mm. Bei Ø 500 mm beträgt der Radius entsprechend 500 mm.

Mit zunehmendem Rohrdurchmesser wächst dadurch auch der Platzbedarf des Bogens. Bei grossen Rohrdimensionen sollte der benötigte Einbauraum deshalb bereits während der Planung berücksichtigt werden.

Verfügbare Winkel von 15° bis 90°

Für unterschiedliche Leitungsführungen stehen Segmentbögen mit 15°, 30°, 45°, 60° und 90° zur Verfügung.

Kleine Winkel wie 15° und 30° eignen sich für schrittweise Anpassungen des Rohrverlaufs. 45° und 60° ermöglichen deutlichere Richtungsänderungen, während ein 90°-Bogen für einen rechtwinkligen Verlauf eingesetzt wird.

Welcher Winkel sinnvoll ist, hängt von der geplanten Rohrtrasse, dem verfügbaren Raum und den übrigen Formteilen innerhalb des Systems ab.

Segmentbogen oder gepresster Bogen?

Beide Bauarten erfüllen dieselbe grundlegende Aufgabe: Sie verändern die Richtung einer runden Rohrleitung.

Gepresste Bögen werden aus einem entsprechend geformten Bauteil hergestellt und sind innerhalb unseres Spiralfalzsystems bis Ø 400 mm erhältlich. Segmentbögen bestehen dagegen aus mehreren zusammengesetzten Segmenten und erweitern den verfügbaren Grössenbereich.

Da bei beiden Ausführungen ein Radius von R = 1D verwendet wird, richtet sich die Auswahl in erster Linie nach Rohrdurchmesser, gewünschtem Winkel, verfügbarer Bauart und der jeweiligen Einbausituation.

Segmentbögen für grössere Rohrdimensionen

Ein wesentlicher Vorteil der segmentierten Bauweise ist die Möglichkeit, auch grössere Rundrohrdimensionen mit definierten Richtungsänderungen auszuführen.

Dadurch lassen sich auch gross dimensionierte Haupt- und Sammelleitungen innerhalb eines Spiralfalzrohrsystems mit passenden Umlenkungen planen.

Mit zunehmendem Ø steigen gleichzeitig Bauraum und Eigengewicht des Formteils. Entsprechend wichtig sind eine geeignete Leitungsführung und ausreichende Befestigung der angrenzenden Rohrstrecken.

Druckverlust bei Bögen berücksichtigen

Jede Richtungsänderung erhöht den Strömungswiderstand gegenüber einer geraden Rohrleitung.

Der tatsächliche Druckverlust hängt unter anderem von Rohrdurchmesser, Luftgeschwindigkeit, Winkel und Bogenradius ab. Stärkere Umlenkungen erzeugen dabei in der Regel einen höheren Widerstand als flachere Richtungsänderungen.

Bei der Auslegung eines vollständigen Rohrsystems sollten deshalb sämtliche Bögen und weiteren Formteile bei der Ermittlung des Gesamtdruckverlusts berücksichtigt werden.

Rohrtrasse möglichst strömungsgünstig planen

Bögen sollten nur dort eingesetzt werden, wo eine Richtungsänderung tatsächlich erforderlich ist.

Eine möglichst direkte Rohrführung mit wenigen unnötigen Umlenkungen reduziert Druckverlust und Montageaufwand. Wo der Einbauraum vorhanden ist, können mehrere flachere Richtungsänderungen gegenüber einer starken Umlenkung vorteilhaft sein.

Gleichzeitig müssen die räumlichen Gegebenheiten, Befestigungspunkte und Anschlusspositionen der übrigen Komponenten berücksichtigt werden.

Kombination mit Abzweigern und Reduktionen

Segmentbögen werden innerhalb eines Rohrnetzes häufig mit Abzweigern, Reduktionen und weiteren Formteilen kombiniert.

Werden mehrere Richtungs- oder Querschnittsänderungen unmittelbar hintereinander angeordnet, steigt der Strömungswiderstand entsprechend an.

Bei komplexeren Leitungsführungen sollte deshalb nicht nur jedes einzelne Formteil betrachtet werden, sondern der gesamte Verlauf vom Lufteintritt bis zum angeschlossenen Ventilator beziehungsweise Luftförderaggregat.

Segmentbögen für Abluft und industrielle Luftführung

Die Segmentbögen gehören zum Spiralfalzrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Je nach Medium und Betriebsbedingungen kann das System auch in ausgewählten leichten Absauganwendungen eingesetzt werden.

Für klassische materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem die technisch passendere Lösung ist.

Einbauraum bei grossen Ø berücksichtigen

Da bei allen Segmentbögen R = 1D gilt, nimmt der benötigte Raum für die Umlenkung mit wachsendem Rohrdurchmesser zu.

Besonders bei grossen Leitungen sollte deshalb frühzeitig geprüft werden, ob ausreichend Abstand zu Wänden, Decken, Maschinen oder anderen Installationen vorhanden ist.

Zusätzlich müssen die Anschlussbereiche für Verbindungselemente sowie genügend Platz für Montage und spätere Demontage zugänglich bleiben.

Montage und Abstützung

Segmentbögen sollten spannungsarm zwischen den angrenzenden Rohrkomponenten montiert werden. Die Anschlussachsen müssen möglichst sauber zueinander ausgerichtet sein.

Bei grösseren Ø sollte das Eigengewicht des Bogens bei der Befestigungsplanung berücksichtigt werden. Die angrenzenden Rohrstrecken müssen so abgestützt sein, dass keine unnötigen Lasten über die Verbindungspunkte übertragen werden.

Die Verbindungselemente sollten nach der Montage zugänglich bleiben, insbesondere wenn spätere Umbauten oder Wartungsarbeiten vorgesehen sind.

Beratung zu Segmentbögen

Für die Auswahl des passenden Segmentbogens sind Rohr-Ø, gewünschter Winkel, Einbauraum und der geplante Verlauf der Rohrleitung entscheidend. Bei bestehenden Anlagen helfen Fotos oder eine einfache Skizze der Rohrtrasse. Wir unterstützen Sie bei der Auswahl des passenden Bogens und bei der Zusammenstellung der weiteren benötigten Form- und Verbindungselemente.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Segmentbögen

Wofür wird ein Segmentbogen eingesetzt?

Segmentbögen ermöglichen definierte Richtungsänderungen innerhalb eines Spiralfalzrohrsystems und werden insbesondere auch bei grösseren Rohrdimensionen eingesetzt.

Welche Winkel sind erhältlich?

Die Produktreihe umfasst Segmentbögen mit 15°, 30°, 45°, 60° und 90°.

Welchen Radius haben die Segmentbögen?

Bei allen Segmentbögen des Spiralfalzsystems gilt R = 1D. Der Bogenradius entspricht damit dem jeweiligen Rohrdurchmesser.

Was bedeutet R = 1D?

Der Radius ist gleich gross wie der Rohrdurchmesser. Bei einem Segmentbogen Ø 400 mm beträgt der Bogenradius somit 400 mm.

Was ist der Unterschied zwischen Segmentbogen und gepresstem Bogen?

Ein Segmentbogen wird aus mehreren einzelnen Segmenten aufgebaut. Gepresste Bögen werden dagegen als geformte Bogenbauteile hergestellt. Die Segmentbauweise ermöglicht insbesondere eine Erweiterung des Programms auf grössere Rohrdimensionen.

Verursacht ein Segmentbogen zusätzlichen Druckverlust?

Ja. Wie bei jeder Rohrumlenkung entsteht zusätzlicher Strömungswiderstand. Die Höhe hängt unter anderem von Luftgeschwindigkeit, Rohrdurchmesser, Winkel und Bogenradius ab.

Wann sollte ein kleinerer Bogenwinkel gewählt werden?

Wenn die räumlichen Gegebenheiten es zulassen, können flachere Richtungsänderungen mit 15°, 30° oder 45° strömungstechnisch günstiger sein als eine starke Umlenkung auf kurzer Strecke.

Segmentbögen für Spiralfalzrohre

Richtungsänderungen mit segmentierter Bauform

Segmentiert

15° bis 90°

R = 1D

Was bedeutet R = 1D?

Verfügbare Winkel von 15° bis 90°

Segmentbogen oder gepresster Bogen?

Segmentbögen für grössere Rohrdimensionen

Druckverlust bei Bögen berücksichtigen

Rohrtrasse möglichst strömungsgünstig planen

Kombination mit Abzweigern und Reduktionen

Segmentbögen für Abluft und industrielle Luftführung

Einbauraum bei grossen Ø berücksichtigen

Montage und Abstützung

Beratung zu Segmentbögen

FAQ – Häufige Fragen zu Segmentbögen

Wofür wird ein Segmentbogen eingesetzt?

Welche Winkel sind erhältlich?

Welchen Radius haben die Segmentbögen?

Was bedeutet R = 1D?

Was ist der Unterschied zwischen Segmentbogen und gepresstem Bogen?

Verursacht ein Segmentbogen zusätzlichen Druckverlust?

Wann sollte ein kleinerer Bogenwinkel gewählt werden?

Sie haben Fragen? Rufen Sie uns gerne an.

Sie haben Fragen?
Rufen Sie uns gerne an.
