Abzweiger 45° für Spiralfalzrohre

Abzweiger 45° aus verzinktem Stahl teilen eine Spiralfalzleitung in einen zusätzlichen, schräg geführten Rohrstrang auf. Der Hauptrohrdurchmesser bleibt bei dieser Standardausführung vor und nach dem Abzweig unverändert, während der Ø des seitlichen Abgangs passend zur benötigten Nebenleitung gewählt wird.

Abzweiger verzinkt, 45°, Ø D 80 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 80 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 80 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 80 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 80 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 80 mm. Hauptgrösse Ø D 80 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 80 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 80 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 80 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 80 mm Wofür wird der Abzweiger Ø D 80 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 80 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 80 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 80 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

60,53 CHF*

Abzweiger verzinkt, 45°, Ø D 100 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 100 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 100 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 100 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 100 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 100 mm. Hauptgrösse Ø D 100 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 100 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 100 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 100 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 100 mm Wofür wird der Abzweiger Ø D 100 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 100 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 100 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 100 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

65,58 CHF*

Abzweiger verzinkt, 45°, Ø D 125 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 125 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 125 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 125 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 125 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 125 mm. Hauptgrösse Ø D 125 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 125 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 125 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 125 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 125 mm Wofür wird der Abzweiger Ø D 125 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 125 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 125 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 125 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

68,37 CHF*

Abzweiger verzinkt, 45°, Ø D 150 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 150 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 150 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 150 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 150 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 150 mm. Hauptgrösse Ø D 150 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 150 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 150 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 150 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 150 mm Wofür wird der Abzweiger Ø D 150 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 150 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 150 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 150 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

73,54 CHF*

Abzweiger verzinkt, 45°, Ø D 160 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 160 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 160 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 160 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 160 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 160 mm. Hauptgrösse Ø D 160 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 160 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 160 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 160 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 160 mm Wofür wird der Abzweiger Ø D 160 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 160 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 160 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 160 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

73,54 CHF*

Abzweiger verzinkt, 45°, Ø D 180 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 180 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 180 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 180 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 180 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 180 mm. Hauptgrösse Ø D 180 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 180 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 180 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 180 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 180 mm Wofür wird der Abzweiger Ø D 180 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 180 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 180 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 180 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

81,51 CHF*

Abzweiger verzinkt, 45°, Ø D 200 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 200 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 200 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 200 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 200 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 200 mm. Hauptgrösse Ø D 200 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 200 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 200 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 200 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 200 mm Wofür wird der Abzweiger Ø D 200 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 200 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 200 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 200 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

92,66 CHF*

Abzweiger verzinkt, 45°, Ø D 224 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 224 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 224 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 224 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 224 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 224 mm. Hauptgrösse Ø D 224 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 224 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 224 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 224 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 224 mm Wofür wird der Abzweiger Ø D 224 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 224 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 224 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 224 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

102,62 CHF*

Abzweiger verzinkt, 45°, Ø D 250 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 250 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 250 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 250 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 250 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 250 mm. Hauptgrösse Ø D 250 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 250 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 250 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 250 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 250 mm Wofür wird der Abzweiger Ø D 250 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 250 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 250 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 250 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

107,53 CHF*

Abzweiger verzinkt, 45°, Ø D 280 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 280 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 280 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 280 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 280 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 280 mm. Hauptgrösse Ø D 280 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 280 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 280 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 280 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 280 mm Wofür wird der Abzweiger Ø D 280 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 280 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 280 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 280 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

114,16 CHF*

Abzweiger verzinkt, 45°, Ø D 300 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 300 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 300 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 300 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 300 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 300 mm. Hauptgrösse Ø D 300 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 300 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 300 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 300 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 300 mm Wofür wird der Abzweiger Ø D 300 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 300 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 300 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 300 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

128,10 CHF*

Abzweiger verzinkt, 45°, Ø D 315 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 315 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 315 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 315 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 315 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 315 mm. Hauptgrösse Ø D 315 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 315 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 315 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 315 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 315 mm Wofür wird der Abzweiger Ø D 315 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 315 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 315 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 315 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

133,94 CHF*

Abzweiger verzinkt, 45°, Ø D 355 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 355 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 355 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 355 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 355 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 355 mm. Hauptgrösse Ø D 355 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 355 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 355 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 355 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 355 mm Wofür wird der Abzweiger Ø D 355 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 355 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 355 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 355 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

151,20 CHF*

Abzweiger verzinkt, 45°, Ø D 400 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 400 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 400 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 400 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 400 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 400 mm. Hauptgrösse Ø D 400 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 400 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 400 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 400 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 400 mm Wofür wird der Abzweiger Ø D 400 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 400 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 400 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 400 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

161,16 CHF*

Abzweiger verzinkt, 45°, Ø D 450 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 450 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 450 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 450 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 450 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 450 mm. Hauptgrösse Ø D 450 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 450 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 450 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 450 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 450 mm Wofür wird der Abzweiger Ø D 450 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 450 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 450 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 450 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

165,54 CHF*

Abzweiger verzinkt, 45°, Ø D 500 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 500 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 500 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 500 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 500 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 500 mm. Hauptgrösse Ø D 500 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 500 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 500 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 500 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 500 mm Wofür wird der Abzweiger Ø D 500 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 500 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 500 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 500 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

197,66 CHF*

Abzweiger verzinkt, 45°, Ø D 550 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 550 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 550 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 550 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 550 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 550 mm. Hauptgrösse Ø D 550 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 550 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 550 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 550 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 550 mm Wofür wird der Abzweiger Ø D 550 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 550 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 550 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 550 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

255,41 CHF*

Abzweiger verzinkt, 45°, Ø D 560 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 560 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 560 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 560 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 560 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 560 mm. Hauptgrösse Ø D 560 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 560 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 560 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 560 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 560 mm Wofür wird der Abzweiger Ø D 560 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 560 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 560 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 560 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

269,75 CHF*

Abzweiger verzinkt, 45°, Ø D 600 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 600 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 600 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 600 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 600 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 600 mm. Hauptgrösse Ø D 600 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 600 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 600 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 600 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 600 mm Wofür wird der Abzweiger Ø D 600 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 600 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 600 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 600 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

314,75 CHF*

Abzweiger verzinkt, 45°, Ø D 630 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 630 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 630 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 630 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 630 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 630 mm. Hauptgrösse Ø D 630 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 630 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 630 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 630 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 630 mm Wofür wird der Abzweiger Ø D 630 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 630 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 630 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 630 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

337,18 CHF*

Abzweiger verzinkt, 45°, Ø D 650 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 650 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 650 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 650 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 650 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 650 mm. Hauptgrösse Ø D 650 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 650 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 650 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 650 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 650 mm Wofür wird der Abzweiger Ø D 650 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 650 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 650 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 650 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

350,06 CHF*

Abzweiger verzinkt, 45°, Ø D 700 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 700 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 700 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 700 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 700 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 700 mm. Hauptgrösse Ø D 700 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 700 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 700 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 700 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 700 mm Wofür wird der Abzweiger Ø D 700 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 700 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 700 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 700 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

370,90 CHF*

Abzweiger verzinkt, 45°, Ø D 710 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 710 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 710 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 710 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 710 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 710 mm. Hauptgrösse Ø D 710 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 710 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 710 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 710 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 710 mm Wofür wird der Abzweiger Ø D 710 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 710 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 710 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 710 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

379,00 CHF*

Abzweiger verzinkt, 45°, Ø D 750 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 750 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 750 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 750 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 750 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 750 mm. Hauptgrösse Ø D 750 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 750 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 750 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 750 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 750 mm Wofür wird der Abzweiger Ø D 750 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 750 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 750 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 750 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

403,03 CHF*

Abzweiger verzinkt, 45°, Ø D 800 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 800 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 800 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 800 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 800 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 800 mm. Hauptgrösse Ø D 800 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 800 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 800 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 800 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 800 mm Wofür wird der Abzweiger Ø D 800 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 800 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 800 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 800 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

470,47 CHF*

Abzweiger verzinkt, 45°, Ø D 850 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 850 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 850 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 850 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 850 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 850 mm. Hauptgrösse Ø D 850 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 850 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 850 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 850 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 850 mm Wofür wird der Abzweiger Ø D 850 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 850 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 850 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 850 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

512,15 CHF*

Abzweiger verzinkt, 45°, Ø D 900 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 900 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 900 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 900 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 900 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 900 mm. Hauptgrösse Ø D 900 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 900 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 900 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 900 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 900 mm Wofür wird der Abzweiger Ø D 900 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 900 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 900 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 900 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

550,78 CHF*

Abzweiger verzinkt, 45°, Ø D 950 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 950 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 950 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 950 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 950 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 950 mm. Hauptgrösse Ø D 950 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 950 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 950 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 950 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 950 mm Wofür wird der Abzweiger Ø D 950 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 950 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 950 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 950 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

602,02 CHF*

Abzweiger verzinkt, 45°, Ø D 1000 mm, Ø d1 variabel

Der Abzweiger verzinkt, 45°, Ø D 1000 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 1000 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 45° Abzweig dient zur schrägen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 1000 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 1000 mm eine Nebenleitung im 45° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 45° Abzweigung Für die schräge Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 1000 mm. Hauptgrösse Ø D 1000 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 45° Winkel für schräge Abzweigungen Feste Hauptgrösse Ø D 1000 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 45° Hauptgrösse Ø D 1000 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 1000 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 45° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 45°, Ø D 1000 mm Wofür wird der Abzweiger Ø D 1000 mm, 45° verwendet? Er wird verwendet, um eine Nebenleitung im 45° Winkel an eine runde Hauptleitung mit Ø D 1000 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 1000 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 1000 mm, die benötigte Abzweiggrösse Ø d1, der 45° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

659,77 CHF*

Abzweiger 45° ermöglichen eine schräge Verzweigung innerhalb eines Spiralfalzrohrsystems. Die Stammleitung wird gerade weitergeführt, während ein zusätzlicher Rohrstrang im Winkel von 45° abzweigt. Bei dieser Standardausführung bleibt der Ø der Hauptleitung vor und nach dem Abzweiger gleich; der Ø des Abgangs wird passend zur benötigten Nebenleitung gewählt.

Schräge Verzweigung bei gleichbleibender Hauptleitung

Der 45°-Abzweiger wird eingesetzt, wenn aus einer geraden Hauptleitung ein zusätzlicher Rohrstrang schräg herausgeführt werden soll.

Die Hauptleitung besitzt auf beiden Seiten des Formteils denselben Ø. Der seitliche Abgang kann dagegen passend zur benötigten Anschlussgrösse der Nebenleitung ausgeführt werden.

Bei diesem Spiralfalzrohrsystem beziehen sich die angegebenen Rohrdurchmesser auf den Innendurchmesser.

Winkel

45° Abzweig

Der zusätzliche Rohrstrang wird schräg im Winkel von 45° von der durchgehenden Hauptleitung weggeführt.

Hauptleitung

Ø bleibt unverändert

Ein- und Ausgang des Hauptstrangs besitzen bei dieser Standardausführung denselben Rohrdurchmesser.

Abgang

Ø variabel

Der Durchmesser des seitlichen Abgangs wird passend zur vorgesehenen Nebenleitung gewählt.

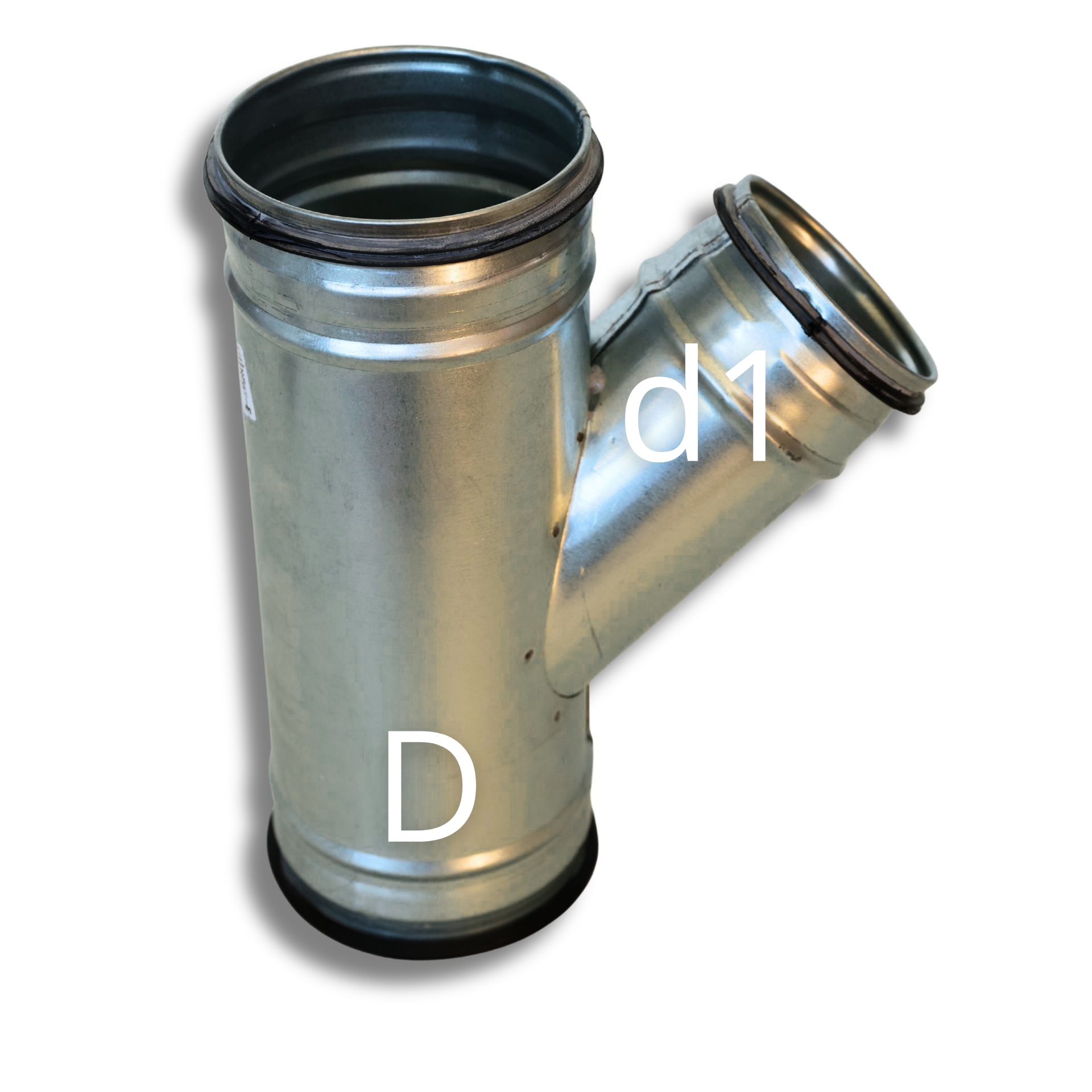

D und d1 – welche Masse sind entscheidend?

Für die Auswahl des passenden 45°-Abzweigers sind zwei Rohrdurchmesser relevant.

D bezeichnet den Ø der durchgehenden Hauptleitung. Dieser bleibt bei der Standardausführung auf beiden Seiten des Abzweigers identisch.

d1 bezeichnet den Ø des schrägen Abgangs. Dieser wird passend zur Dimension des angeschlossenen Nebenstrangs gewählt.

Beispiel für die Auswahl

Soll eine Hauptleitung Ø 400 mm gerade weitergeführt und zusätzlich eine Nebenleitung im Winkel von 45° angeschlossen werden, wird zunächst der Abzweiger für Hauptrohr Ø 400 mm gewählt.

Der Ø des seitlichen Abgangs richtet sich anschliessend nach der geplanten Nebenleitung.

Der Hauptstrang bleibt sowohl vor als auch nach der Verzweigung Ø 400 mm. Eine Reduktion der Hauptleitung findet bei dieser Produktgruppe nicht statt.

Abzweiger 45° oder Abzweiger 45° reduziert?

Der wesentliche Unterschied liegt in der Weiterführung der Hauptleitung.

Beim normalen Abzweiger 45° bleibt der Hauptrohr-Ø vor und nach der Verzweigung identisch. Nur der seitliche Abgang kann einen abweichenden Ø besitzen.

Beim Abzweiger 45° reduziert kann zusätzlich der weiterführende Hauptstrang auf einen anderen Rohrdurchmesser übergehen. Dadurch lassen sich Verzweigung und Querschnittsänderung in einem Formteil kombinieren.

Wann ist ein 45°-Abzweiger sinnvoll?

Ein 45°-Abzweiger eignet sich, wenn ein Nebenstrang schräg von der Hauptleitung weggeführt werden soll und dafür ausreichend Einbauraum vorhanden ist.

Gegenüber einem rechtwinkligen 90°-Abzweig erfolgt die Richtungsänderung flacher. Das kann bei längeren Nebenleitungen eine harmonischere Rohrführung ermöglichen.

Gleichzeitig benötigt die schräge Bauform in Längsrichtung der Hauptleitung mehr Platz als eine rechtwinklige Verzweigung. Die Einbausituation sollte deshalb vor der Auswahl berücksichtigt werden.

45°, 90° oder 30°?

Die verfügbaren Abzweigwinkel ermöglichen unterschiedliche Leitungsverläufe innerhalb desselben Rohrsystems.

Ein 90°-Abzweiger führt die Nebenleitung unmittelbar seitlich weg und eignet sich für kompakte Einbausituationen. Ein 45°-Abzweiger schafft einen deutlich flacheren Übergang, während ein 30°-Abzweiger den Nebenstrang noch sanfter aus der Hauptleitung herausführt.

Die richtige Ausführung hängt von Einbauraum, gewünschtem Rohrverlauf und der strömungstechnischen Auslegung der vollständigen Anlage ab.

Strömungstechnischer Vorteil einer flacheren Verzweigung

Jede Verzweigung beeinflusst die Strömung und verursacht zusätzlichen Druckverlust. Der Luftstrom muss aufgeteilt und im Bereich des Abgangs umgelenkt werden.

Ein 45°-Abgang führt den Nebenstrom flacher aus der Hauptleitung als ein 90°-Abzweiger. Bei geeigneter Auslegung kann dies einen strömungsgünstigeren Übergang ermöglichen.

Der tatsächliche Druckverlust hängt jedoch nicht allein vom Winkel ab. Auch Rohrdurchmesser, Luftgeschwindigkeit, Abgangsgrösse und Luftmengenverteilung sind entscheidend.

Abgang passend zur Luftmenge dimensionieren

Der Ø des seitlichen Abgangs sollte passend zur benötigten Luftmenge des Nebenstrangs gewählt werden.

Bei gleicher Luftmenge führt ein kleinerer Rohrquerschnitt zu einer höheren Strömungsgeschwindigkeit und einem höheren Druckverlust. Ein grösserer Querschnitt reduziert entsprechend die Geschwindigkeit.

Die Dimensionierung von d1 sollte deshalb immer zusammen mit der nachfolgenden Rohrleitung betrachtet werden.

Luftverteilung zwischen Haupt- und Nebenstrang

Der Abzweiger selbst legt nicht fest, wie viel Luft durch die Hauptleitung und wie viel durch den Nebenstrang strömt.

Die tatsächliche Luftverteilung ergibt sich aus den Druckverlusten und Widerständen der nachfolgenden Leitungswege sowie aus der gesamten Anlagenkonfiguration.

Soll eine definierte Luftmenge eingestellt werden, müssen die jeweiligen Leitungswiderstände bei der Auslegung berücksichtigt und bei Bedarf geeignete Regulierelemente eingesetzt werden.

Abzweiger in komplexen Rohrnetzen

In verzweigten Anlagen können mehrere Abzweiger hintereinander eingesetzt werden, um verschiedene Bereiche oder Anlagenkomponenten mit Luft zu versorgen beziehungsweise Luft aus diesen Bereichen abzuführen.

Jeder zusätzliche Abzweig verändert dabei die Luftmengenverteilung im nachfolgenden Rohrnetz.

Bei grösseren Systemen sollten deshalb nicht nur einzelne Abzweiger dimensioniert werden. Entscheidend ist die Gesamtbetrachtung aller Haupt- und Nebenstränge.

Abzweiger für Abluft und industrielle Luftführung

Die 45°-Abzweiger gehören zum Spiralfalzrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Sie ermöglichen den Aufbau verzweigter Luftleitungsnetze mit unterschiedlichen Haupt- und Nebensträngen.

Je nach Medium und Betriebsbedingungen kann das System auch für ausgewählte leichte Absauganwendungen eingesetzt werden. Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem die technisch passendere Lösung ist.

Einbauraum des schrägen Abgangs berücksichtigen

Ein 45°-Abzweig benötigt entlang der Rohrtrasse mehr Bauraum als ein rechtwinklig herausgeführter Nebenstrang.

Vor der Bestellung sollte deshalb geprüft werden, ob ausreichend Abstand zu Wänden, Decken, Maschinen und anderen Rohrleitungen vorhanden ist.

Auch der weitere Verlauf des Nebenstrangs muss berücksichtigt werden, damit nach dem Abzweiger genügend Platz für Rohrstücke, Bögen und Verbindungselemente vorhanden bleibt.

Montage und Befestigung

Der 45°-Abzweiger sollte spannungsarm in die Hauptleitung integriert werden. Die angrenzenden Rohrkomponenten müssen sauber ausgerichtet sein.

Der abgehende Nebenstrang sollte ausreichend befestigt werden, damit dessen Eigengewicht nicht dauerhaft über den Abzweiger und dessen Verbindungsstellen getragen wird.

Bei grossen Rohrdimensionen sollte zusätzlich das Eigengewicht des Formteils bei der Befestigungsplanung berücksichtigt werden.

Beratung zu Abzweigern 45°

Für die Auswahl benötigen wir den Ø der Hauptleitung D, den benötigten Abgangs-Ø d1 und Angaben zur Einbausituation. Bei bestehenden Anlagen helfen Fotos oder eine einfache Skizze des Rohrverlaufs. Wir unterstützen Sie bei der Auswahl der passenden Dimensionen und bei der Entscheidung zwischen 90°, 45° und 30° sowie zwischen Standard- und reduzierter Ausführung.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Abzweigern 45°

Wofür wird ein Abzweiger 45° eingesetzt?

Er teilt eine gerade Hauptleitung auf und führt einen zusätzlichen Rohrstrang im Winkel von 45° von der Stammleitung weg.

Was bedeutet D beim Abzweiger?

D bezeichnet den Ø der durchgehenden Hauptleitung. Bei der Standardausführung bleibt dieser vor und nach dem Abzweiger identisch.

Was bedeutet d1?

d1 bezeichnet den Ø des seitlichen 45°-Abgangs und wird passend zur angeschlossenen Nebenleitung gewählt.

Kann der Abgang kleiner als die Hauptleitung sein?

Ja. Der Ø des Abgangs kann passend zur benötigten Nebenleitung gewählt werden, während die Hauptleitung bei dieser Standardausführung denselben Ø behält.

Was ist der Unterschied zum Abzweiger 45° reduziert?

Beim normalen Abzweiger bleibt der Hauptrohr-Ø vor und nach dem Abzweig gleich. Beim reduzierten Abzweiger kann zusätzlich der weiterführende Hauptstrang auf einen anderen Ø wechseln.

Ist ein 45°-Abzweiger strömungsgünstiger als ein 90°-Abzweiger?

Der flachere Abgang kann bei geeigneter Auslegung einen günstigeren Strömungsverlauf ermöglichen. Der tatsächliche Druckverlust hängt jedoch zusätzlich von Rohrdurchmessern, Luftgeschwindigkeit und Luftmengenverteilung ab.

Bestimmt der Abzweiger die Luftmenge im Nebenstrang?

Nein. Die Luftverteilung ergibt sich aus den Widerständen des gesamten Rohrnetzes. Für definierte Luftmengen können zusätzliche Regulierelemente erforderlich sein.
