Produktinformationen "Boxair Welding Comfort Smart Drive"

Die Boxair Welding Comfort Smart Drive ist eine mobile Absaug- und Filteranlage für die punktuelle Erfassung von Schweissrauch und geeigneten trockenen, luftgetragenen Partikeln. Sie ist für gelegentliche Schweissarbeiten vorgesehen, bei denen keine kontinuierliche Absaugung erforderlich ist – beispielsweise in Metallbaubetrieben, Ausbildungswerkstätten sowie Reparatur- und Instandhaltungsbereichen.

Der stufenlos regelbare EC-Antrieb mit 0,78 kW Motorleistung ermöglicht eine Anpassung der Luftleistung an den Arbeitsplatz. Der maximale Luftvolumenstrom beträgt 1’300 m³/h bei Einzelanschluss Ø 160 mm. Ein Metallvorfilter und ein austauschbarer Kompakt-Hauptfilter übernehmen die zweistufige Partikelfiltration.

Lieferhinweis: Die Anlage wird ohne Absaugarm geliefert. Passende stehende Schlauch-Absaugarme mit Ø 160 mm und einer Reichweite von 2 oder 3 m sind separat erhältlich.

Regelbarer EC-Antrieb

Stufenlose Einstellung der Luftleistung mit bis zu 1’300 m³/h bei einem Einzelanschluss Ø 160 mm.

Zweistufige Filtration

Metallvorfilter Coarse 30 % (G2) und austauschbarer Kompakt-Hauptfilter ePM1 80 % (F9).

Mobile Werkstattausführung

Geschweisstes, pulverbeschichtetes Stahlgehäuse mit Fahrrollen, Transportgriffen und Filterverschmutzungsanzeige.

Aufbau und Vorteile

Über einen passenden Absaugarm wird die belastete Luft möglichst nahe an der Entstehungsstelle erfasst. Der Ventilator mit EC-Motor und Laufrad aus Verbundwerkstoff fördert sie durch den Metallvorfilter und die Kompaktfilterkassette. Die Drehzahlregelung unterstützt eine bedarfsgerechte Einstellung; die für den Prozess erforderliche Erfassungsleistung muss dabei erhalten bleiben.

Die Filterelemente sind für Wartungsarbeiten zugänglich. Ein Filterandruckmechanismus dient zur Fixierung und Abdichtung der Filterkassette. Die integrierte Filterverschmutzungsanzeige unterstützt die Kontrolle des Filterzustands.

  • Stufenlos regelbarer EC-Antrieb mit 0,78 kW Motorleistung
  • Maximaler Luftvolumenstrom von 1’300 m³/h bei Einzelanschluss Ø 160 mm
  • Zweistufiger Filteraufbau mit Metallvorfilter und Kompakt-Hauptfilter
  • Austauschbare Hauptfilterkassette ohne Druckluft-Regeneration
  • Filterverschmutzungsanzeige zur Unterstützung der Wartung
  • Filterandruckmechanismus zur Fixierung der Filterkassette
  • Geschweisstes, pulverbeschichtetes Stahlgehäuse
  • Fahrrollen und Transportgriffe zum Verschieben zwischen Arbeitsplätzen

Einsatzbereiche

Die Anlage ist für gelegentliche Schweissarbeiten und kleine bis mittlere Mengen geeigneter trockener Luftverunreinigungen vorgesehen. Typische Einsatzorte sind:

  • Metallbau und Schlossereien: Zeitweise anfallende Schweissarbeiten an unterschiedlichen Werkstücken.
  • Reparatur und Instandhaltung: Mobile Quellabsaugung an wechselnden Arbeitspositionen.
  • Ausbildungswerkstätten: Punktabsaugung bei einzelnen Übungs- und Schweissarbeiten.
  • Fertigungsbetriebe: Ergänzende Absaugung an zeitweise genutzten Einzelarbeitsplätzen.

Die konkrete Eignung richtet sich nach Schweissverfahren, Werkstoff, Beschichtung und entstehenden Emissionen. Für Schleifprozesse mit Funkenflug oder brennbaren Stäuben lässt sich aus der allgemeinen Eignung für trockene Partikel keine Freigabe ableiten.

Korrosive oder chemisch aggressive Gase und Dämpfe gehören nicht zum vorgesehenen Einsatzbereich. Eine ATEX-Eignung oder eine uneingeschränkte Freigabe zur Rückführung gereinigter Luft ist mit den aufgeführten Filterklassen nicht nachgewiesen.

Technische Daten

Merkmal Ausführung
Produktart Mobile Schweissrauch-Absaug- und Filteranlage
Modell Boxair Welding Comfort Smart Drive
Vorgesehene Nutzung Gelegentliche Schweissarbeiten und geeignete trockene Partikel
Maximaler Luftvolumenstrom 1’300 m³/h bei Einzelanschluss Ø 160 mm
Motorleistung 0,78 kW
Motorbauart EC-Motor, elektronisch kommutiert
Netzanschluss 1~200–277 V / 50–60 Hz
Laufrad Verbundwerkstoff
Luftleistungsregelung Stufenlos über die Ventilatordrehzahl
Schalldruckpegel 70 dB(A), gemessen in 1 m Abstand bei maximalem Luftvolumenstrom und montiertem Absaugarm

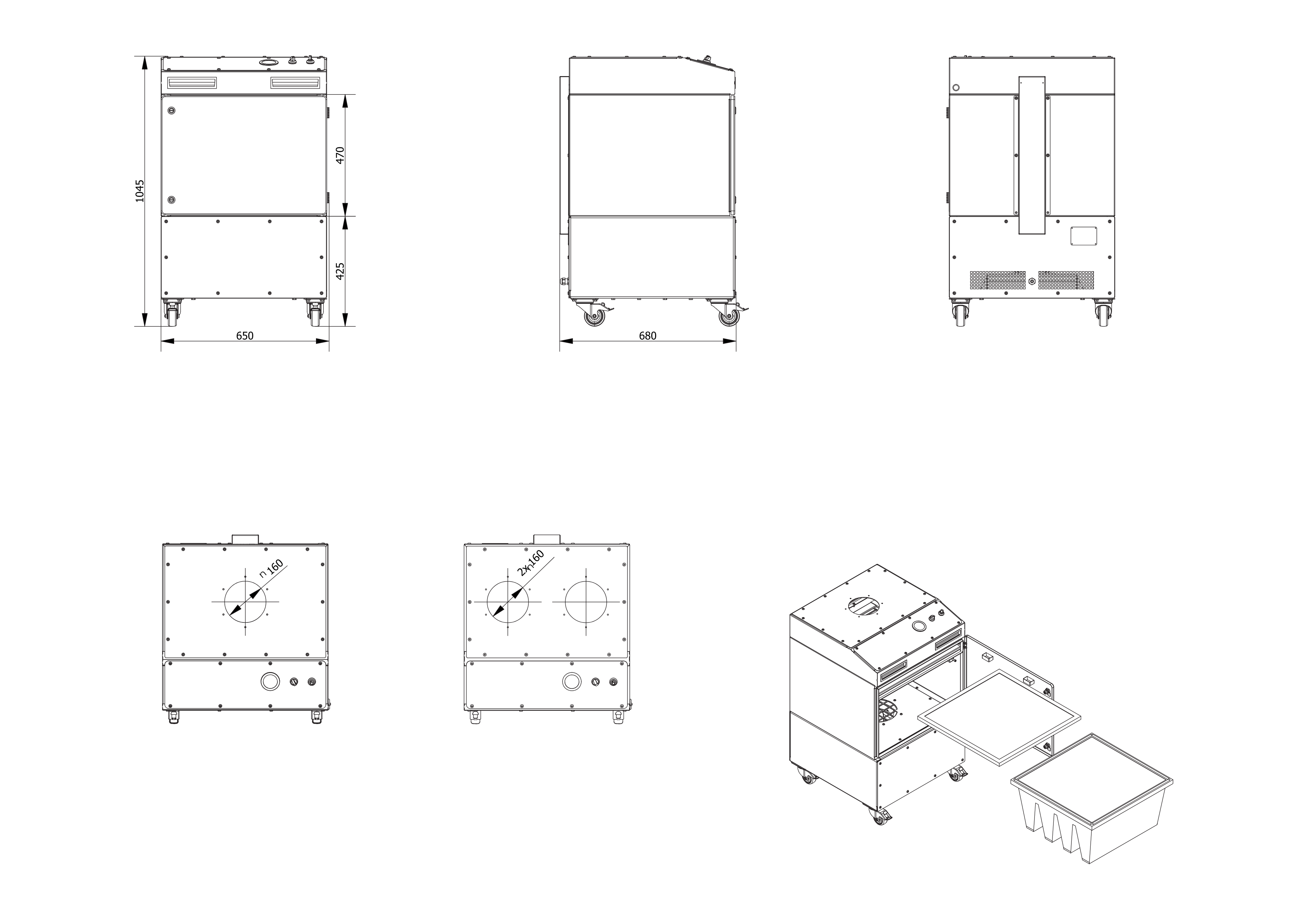

Abmessungen ohne Absaugarm 650 × 730 × 1’040 mm (B × T × H)
Gerätegewicht 100 kg
Gehäuse Stahl, geschweisst und pulverbeschichtet
Mobilität Fahrrollen, davon zwei schwenkbar, sowie Transportgriffe
Filteraufbau Zweistufig
Vorfilter Metallgewebefilter, Coarse 30 % (G2)
Hauptfilter Austauschbarer Kompaktfilter, ePM1 80 % (F9)
Filterüberwachung Filterverschmutzungsanzeige
Filterbefestigung Filterandruckmechanismus
Hauptfilterwartung Austausch bei entsprechender Beladung; keine Druckluft-Regeneration
Beschriebene Anschlussausführung Einzelanschluss Ø 160 mm
Passende Absaugarme Stehende Schlauch-Absaugarme Ø 160 mm mit 2 oder 3 m Reichweite
Lieferumfang Mobile Absaug- und Filteranlage ohne Absaugarm

Auswahl und Auslegung

Emissionen: Entscheidend sind Art und Menge der entstehenden Partikel sowie mögliche gasförmige Bestandteile. Die Partikelfilter ersetzen keine auf die jeweiligen Gase abgestimmte Abscheidung.

Nutzungsdauer: Die Anlage ist für gelegentliche Arbeiten vorgesehen. Bei kontinuierlichen Prozessen oder hoher Staubbelastung sollten Filterstandzeit, Wartungsaufwand und eine gegebenenfalls regenerierbare Filterlösung verglichen werden.

Arbeitsradius: Wählen Sie den Absaugarm so, dass die Haube nahe an der Emissionsquelle positioniert werden kann. Zur Auswahl stehen passende stehende Schlauch-Absaugarme mit 2 oder 3 m Reichweite.

Luftleistung: Die maximalen 1’300 m³/h sind kein garantierter Volumenstrom an der Erfassungshaube. Die tatsächlich verfügbare Luftmenge hängt unter anderem von Drehzahl, Absaugarm, Leitungswiderständen und Filterbeladung ab.

Anschlusskonfiguration: Die Geräteserie umfasst Einzel- und Doppelanschlussvarianten. Die hier beschriebene Ausführung besitzt einen Einzelanschluss. Für zwei Erfassungsstellen sind die passende Gerätevariante und die benötigten Luftmengen gesondert abzustimmen.

Betrieb und Wartung

Positionieren Sie die Erfassungshaube möglichst nahe an der Entstehungsstelle und stellen Sie die Luftleistung auf den Arbeitsprozess ein. Auch bei reduzierter Drehzahl muss die wirksame Erfassung erhalten bleiben. Der elektrische Anschluss und die Inbetriebnahme erfolgen gemäss Betriebsanleitung.

Kontrollieren Sie den Filterzustand regelmässig anhand der Filterverschmutzungsanzeige und der Wartungsvorgaben. Die Kompaktfilterkassette wird bei entsprechender Beladung ersetzt. Eine Reinigung durch Druckluftimpulse ist nicht vorgesehen; eine externe Druckluftversorgung für die Filterregeneration wird nicht benötigt.

Wartungsarbeiten und die Entsorgung beladener Filter richten sich nach den abgeschiedenen Stoffen. Verwenden Sie passende Ersatzfilter und achten Sie beim Einsetzen auf den korrekten Sitz und die Abdichtung.

Passende Absaugarme und Zubehör

Die Anlage wird ohne Absaugarm geliefert. Folgende stehende Schlauch-Absaugarme mit Ø 160 mm und Saughaube Ø 315 mm stehen zur Auswahl:

Für die Wartung werden ein passender Metallvorfilter und eine passende Kompaktfilterkassette benötigt. Weitere Produkte finden Sie unter Filter und Ersatzfilter. Die Gerätezuordnung ist vor der Bestellung zu prüfen.

Für andere Nutzungsprofile, Luftleistungen oder Filterkonzepte finden Sie weitere Geräte in unserer Kategorie mobile Absauganlagen.

Beratung

Wir unterstützen Sie bei der Auswahl der Anlage und des passenden Absaugarms. Dafür benötigen wir Angaben zu Schweissverfahren, Werkstoffen und Beschichtungen, täglicher Einsatzdauer sowie zum benötigten Arbeitsradius. Auch die vorgesehene Abluftführung ist bei der Auswahl zu berücksichtigen.

FAQ – Häufige Fragen

Für welche Arbeiten ist die Anlage vorgesehen?

Für gelegentliche Schweissarbeiten und kleine bis mittlere Mengen geeigneter trockener Partikel. Die konkrete Eignung hängt von Verfahren, Werkstoff, Beschichtungen und Emissionen ab.

Was bringt der EC-Antrieb?

Die Ventilatordrehzahl lässt sich stufenlos einstellen. Dadurch kann die Luftleistung an den Bedarf angepasst werden, sofern die erforderliche Erfassung am Arbeitsplatz sichergestellt bleibt.

Werden an der Absaughaube immer 1’300 m³/h erreicht?

Nein. Die Angabe bezeichnet den maximalen Luftvolumenstrom bei Einzelanschluss Ø 160 mm. Drehzahl, Absaugarm, Strömungswiderstände und Filterbeladung beeinflussen die tatsächlich verfügbare Luftmenge.

Welche Filter sind eingebaut?

Ein Metallvorfilter mit der Bezeichnung Coarse 30 % (G2) und ein austauschbarer Kompakt-Hauptfilter mit der Bezeichnung ePM1 80 % (F9).

Kann der Hauptfilter mit Druckluft regeneriert werden?

Nein. Der Kompakt-Hauptfilter ist als Austauschfilter vorgesehen. Eine integrierte Druckluft-Regeneration ist nicht vorhanden.

Wie wird der Filterwechsel beurteilt?

Die Filterverschmutzungsanzeige unterstützt die Kontrolle. Der Wechsel erfolgt nach Filterzustand und Wartungsvorgaben; ein festes Intervall lässt sich ohne Kenntnis der Belastung nicht angeben.

Können zwei Absaugarme angeschlossen werden?

Die Serie umfasst separate Doppelanschlussvarianten. Die hier beschriebene Einzelanschluss-Ausführung ist für einen Absaugarm vorgesehen. Für zwei Erfassungsstellen müssen Gerätevariante und Luftmengen abgestimmt werden.

Unter welchen Bedingungen gelten die 70 dB(A)?

Der Wert wurde in 1 m Abstand bei maximalem Luftvolumenstrom und montiertem Absaugarm angegeben. Die Geräuschsituation am Arbeitsplatz hängt zusätzlich von Aufstellung, Umgebung und Arbeitsprozess ab.

Ist die Anlage für einen kontinuierlichen Schweissbetrieb vorgesehen?

Sie ist für gelegentliche Arbeiten ausgelegt. Für kontinuierliche Prozesse oder hohe Staubmengen sollte eine auf diese Belastung abgestimmte Absaug- und Filterlösung gewählt werden.

Ist ein Absaugarm im Lieferumfang enthalten?

Nein. Passende stehende Schlauch-Absaugarme mit Ø 160 mm und 2 oder 3 m Reichweite sind separat erhältlich.
