Boxair Welding Performance Classic Drive
Produktinformationen "Boxair Welding Performance Classic Drive"
Die Boxair Welding Performance Classic Drive ist eine mobile Absaug- und Filteranlage für die punktuelle Erfassung von Schweissrauch und geeigneten trockenen, luftgetragenen Partikeln. Sie ist für gelegentliche Schweissarbeiten vorgesehen, bei denen keine kontinuierliche Absaugung erforderlich ist – beispielsweise in Metallbaubetrieben, Ausbildungswerkstätten sowie Reparatur- und Instandhaltungsbereichen.
Der Ventilator mit Aluminiumlaufrad und 1,1-kW-Induktionsmotor erreicht einen maximalen Luftvolumenstrom von 1’400 m³/h bei Einzelanschluss Ø 160 mm. Ein Metallvorfilter und ein austauschbarer Kompakt-Hauptfilter übernehmen die zweistufige Partikelfiltration. Die Filterverschmutzungsanzeige mit Manometer unterstützt die Kontrolle des Filterzustands.
Lieferhinweis: Die Anlage wird ohne Absaugarm geliefert. Passende stehende Schlauch-Absaugarme mit Ø 160 mm und einer Reichweite von 2 oder 3 m sind separat erhältlich.
Bis 1’400 m³/h Luftleistung
Ventilator mit Aluminiumlaufrad und 1,1-kW-Induktionsmotor für die gelegentliche Schweissrauchabsaugung.
Zweistufige Filtration
Metallvorfilter Coarse 30 % (G2) und austauschbarer Kompakt-Hauptfilter ePM1 80 % (F9).
Mobile Werkstattausführung
Geschweisstes, pulverbeschichtetes Stahlgehäuse mit Fahrrollen, Transportgriffen und zugänglichem Filterbereich.
Aufbau und Vorteile
Über einen passenden Absaugarm wird die belastete Luft möglichst nahe an der Entstehungsstelle erfasst. Der Ventilator fördert sie durch einen Metallvorfilter und die nachgeschaltete Kompaktfilterkassette. Die erste Filterstufe hält gröbere Partikel zurück; der Hauptfilter übernimmt die weitere Partikelabscheidung.
Die Filterelemente sind für Wartungsarbeiten zugänglich. Ein Filterandruckmechanismus dient zur Fixierung und Abdichtung der Filterkassette. Die Filterverschmutzungsanzeige mit Manometer unterstützt die Beurteilung des Filterzustands und die Planung des Filterwechsels.
- Induktionsmotor mit 1,1 kW Motorleistung
- Ventilator mit Aluminiumlaufrad
- Maximaler Luftvolumenstrom von 1’400 m³/h bei Einzelanschluss Ø 160 mm
- Zweistufige Filtration mit Metallvorfilter und Kompakt-Hauptfilter
- Austauschbarer Hauptfilter ohne Druckluft-Regeneration
- Filterverschmutzungsanzeige mit Manometer
- Filterandruckmechanismus zur Fixierung der Filterkassette
- Geschweisstes, pulverbeschichtetes Stahlgehäuse
- Fahrrollen und Transportgriffe zum Verschieben zwischen Arbeitsplätzen
Einsatzbereiche
Die Anlage ist für gelegentliche Schweissarbeiten und kleine bis mittlere Mengen geeigneter trockener Luftverunreinigungen vorgesehen. Typische Einsatzorte sind:
- Metallbau und Schlossereien: Zeitweise anfallende Schweissarbeiten an unterschiedlichen Werkstücken.
- Reparatur und Instandhaltung: Mobile Quellabsaugung an wechselnden Arbeitspositionen.
- Ausbildungswerkstätten: Punktabsaugung bei einzelnen Übungs- und Schweissarbeiten.
- Fertigungsbetriebe: Ergänzende Absaugung an zeitweise genutzten Einzelarbeitsplätzen.
Die konkrete Eignung richtet sich nach Schweissverfahren, Werkstoff, Beschichtung und entstehenden Emissionen. Für Schleifprozesse mit Funkenflug oder brennbaren Stäuben lässt sich aus der allgemeinen Eignung für trockene Partikel keine Freigabe ableiten.
Korrosive oder chemisch aggressive Gase und Dämpfe gehören nicht zum vorgesehenen Einsatzbereich. Eine ATEX-Eignung oder eine uneingeschränkte Freigabe zur Rückführung gereinigter Luft ist mit den aufgeführten Filterklassen nicht nachgewiesen.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Produktart | Mobile Schweissrauch-Absaug- und Filteranlage |
| Modell | Boxair Welding Performance Classic Drive |
| Vorgesehene Nutzung | Gelegentliche Schweissarbeiten und geeignete trockene Partikel |
| Maximaler Luftvolumenstrom | 1’400 m³/h bei Einzelanschluss Ø 160 mm |
| Motorleistung | 1,1 kW |
| Motorbauart | Induktionsmotor |
| Laufrad | Aluminium |
| Netzanschluss der beschriebenen Ausführung | 3~400 V / 50 Hz |
| Weitere Spannungsausführung | 1~230 V / 50 Hz, separat zu wählen |
| Schalldruckpegel | 74 dB(A), gemessen in 1 m Abstand bei maximalem Luftvolumenstrom und montiertem Absaugarm |

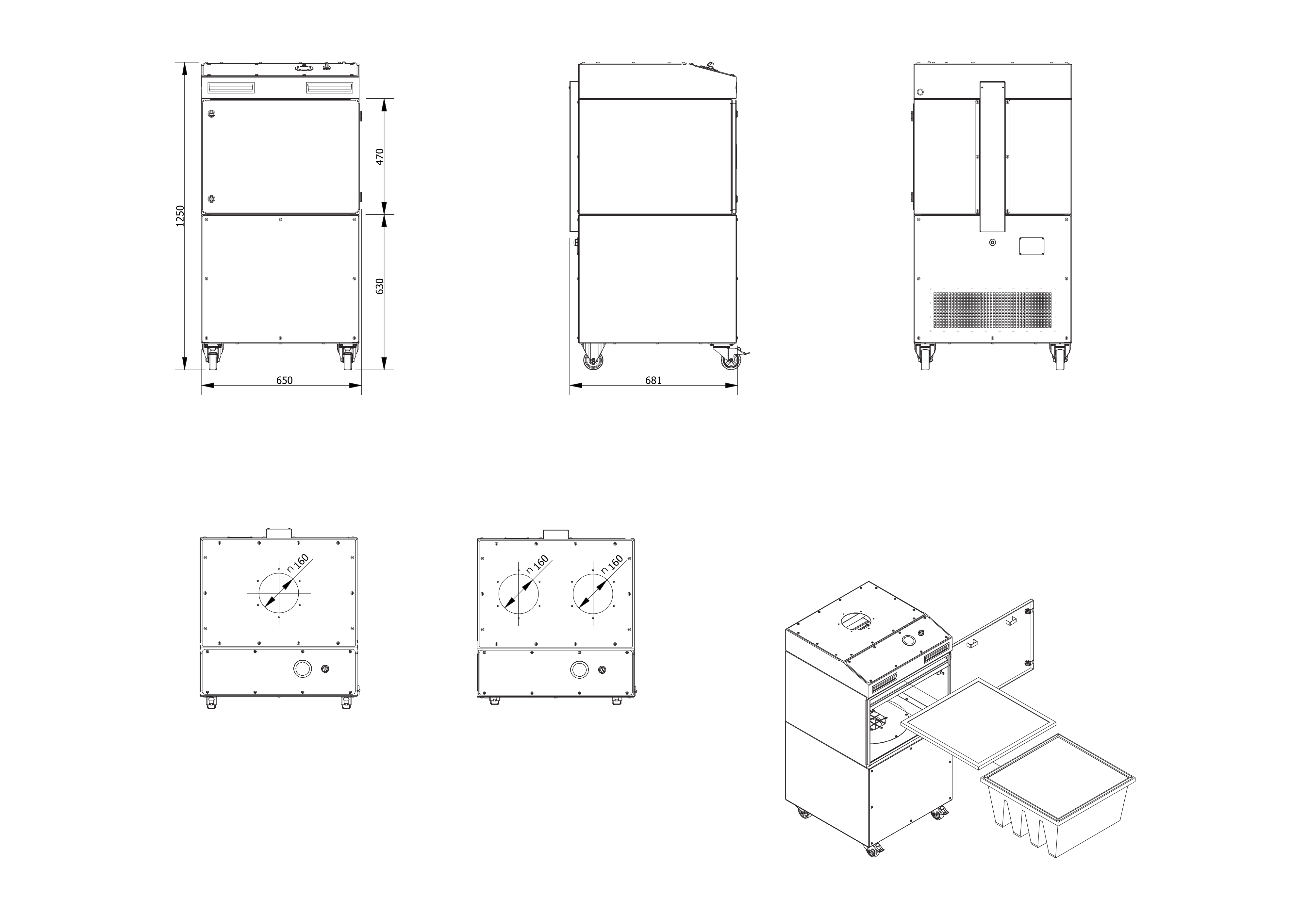

| Abmessungen ohne Absaugarm | 650 × 730 × 1’250 mm (B × T × H) |
| Gerätegewicht | 110 kg |
| Gehäuse | Stahl, geschweisst und pulverbeschichtet |
| Mobilität | Fahrrollen, davon zwei schwenkbar, sowie Transportgriffe |
| Filteraufbau | Zweistufig |
| Vorfilter | Metallgewebefilter, Coarse 30 % (G2) |
| Hauptfilter | Austauschbarer Kompaktfilter, ePM1 80 % (F9) |
| Filterüberwachung | Filterverschmutzungsanzeige mit Manometer |
| Filterbefestigung | Filterandruckmechanismus |
| Hauptfilterwartung | Austausch bei entsprechender Beladung; keine Druckluft-Regeneration |
| Anschlusskonfigurationen der Serie | Einzel- oder Doppelanschluss Ø 160 mm, abhängig von der bestellten Ausführung |
| Passende Absaugarme | Stehende Schlauch-Absaugarme Ø 160 mm mit 2 oder 3 m Reichweite |
| Lieferumfang | Mobile Absaug- und Filteranlage ohne Absaugarm |
Auswahl und Auslegung
Emissionen: Entscheidend sind Art und Menge der entstehenden Partikel sowie mögliche gasförmige Bestandteile. Die Partikelfilter ersetzen keine auf die jeweiligen Gase abgestimmte Abscheidung.
Nutzungsdauer: Die Anlage ist für gelegentliche Arbeiten vorgesehen. Bei kontinuierlichen Prozessen oder hoher Staubbelastung sollten Filterstandzeit, Wartungsaufwand und eine gegebenenfalls regenerierbare Filterlösung verglichen werden.
Arbeitsradius: Wählen Sie den Absaugarm so, dass die Haube nahe an der Emissionsquelle positioniert werden kann. Passende stehende Schlauch-Absaugarme sind mit 2 oder 3 m Reichweite erhältlich.
Luftleistung und Anschlüsse: Die maximalen 1’400 m³/h beziehen sich auf einen Einzelanschluss Ø 160 mm. Die tatsächlich verfügbare Luftmenge hängt unter anderem vom Absaugarm, den Strömungswiderständen und der Filterbeladung ab. Bei einer Doppelanschluss-Ausführung steht dieser Wert nicht an jeder Erfassungsstelle einzeln zur Verfügung.
Stromversorgung: Die hier beschriebene Ausführung benötigt 3~400 V bei 50 Hz. Eine einphasige 230-V-Ausführung ist eine separate Gerätevariante. Prüfen Sie die benötigte Spannung vor der Bestellung.
Betrieb und Wartung
Positionieren Sie die Erfassungshaube möglichst nahe an der Entstehungsstelle. Prüfen Sie vor dem Arbeiten, ob der Absaugarm richtig ausgerichtet ist und die Emissionen wirksam erfasst werden. Der elektrische Anschluss und die Inbetriebnahme erfolgen gemäss Betriebsanleitung.
Kontrollieren Sie den Filterzustand regelmässig anhand der Filterverschmutzungsanzeige und der Wartungsvorgaben. Die Kompaktfilterkassette wird bei entsprechender Beladung ersetzt. Eine Reinigung durch Druckluftimpulse ist nicht vorgesehen; eine externe Druckluftversorgung für die Filterregeneration wird nicht benötigt.
Wartungsarbeiten und die Entsorgung beladener Filter richten sich nach den abgeschiedenen Stoffen. Verwenden Sie passende Ersatzfilter und achten Sie beim Einsetzen auf den korrekten Sitz und die Abdichtung.
Passende Absaugarme und Zubehör
Die Anlage wird ohne Absaugarm geliefert. Folgende stehende Schlauch-Absaugarme mit Ø 160 mm und Saughaube Ø 315 mm stehen zur Auswahl:
- Schlauch-Absaugarm Ø 160 mm, Reichweite 2 m – für kompakte Arbeitsplätze.
- Schlauch-Absaugarm Ø 160 mm, Reichweite 3 m – für einen grösseren Arbeitsradius.
Die Reichweite sollte zum tatsächlich benötigten Arbeitsbereich passen. Bei der Auslegung sind die Strömungswiderstände des gewählten Arms zu berücksichtigen.
Für die Wartung werden ein passender Metallvorfilter und eine passende Kompaktfilterkassette benötigt. Weitere Produkte finden Sie unter Filter und Ersatzfilter. Die Gerätezuordnung ist vor der Bestellung zu prüfen.
Für andere Nutzungsprofile, Luftleistungen oder Filterkonzepte finden Sie weitere Geräte in unserer Kategorie mobile Absauganlagen.
Beratung
Wir unterstützen Sie bei der Auswahl der Anlage und des passenden Absaugarms. Dafür benötigen wir Angaben zu Schweissverfahren, Werkstoffen und Beschichtungen, täglicher Einsatzdauer, Arbeitsradius und vorhandener Stromversorgung. Auch die vorgesehene Abluftführung ist bei der Auswahl zu berücksichtigen.
FAQ – Häufige Fragen
Für welche Arbeiten ist die Anlage vorgesehen?
Für gelegentliche Schweissarbeiten und kleine bis mittlere Mengen geeigneter trockener Partikel. Die konkrete Eignung hängt von Verfahren, Werkstoff, Beschichtungen und Emissionen ab.
Werden an der Absaughaube immer 1’400 m³/h erreicht?
Nein. Die Angabe bezeichnet den maximalen Luftvolumenstrom bei Einzelanschluss Ø 160 mm. Absaugarm, Strömungswiderstände und Filterbeladung beeinflussen die tatsächlich verfügbare Luftmenge.
Welche Filter sind eingebaut?
Ein Metallvorfilter mit der Bezeichnung Coarse 30 % (G2) und ein austauschbarer Kompakt-Hauptfilter mit der Bezeichnung ePM1 80 % (F9).
Kann der Hauptfilter mit Druckluft regeneriert werden?
Nein. Der Kompakt-Hauptfilter ist als Austauschfilter vorgesehen. Eine integrierte Druckluft-Regeneration ist nicht vorhanden.
Wie wird der Filterwechsel beurteilt?
Die Filterverschmutzungsanzeige mit Manometer unterstützt die Kontrolle. Der Wechsel erfolgt nach Filterzustand und Wartungsvorgaben. Ein festes Wechselintervall lässt sich ohne Kenntnis der Belastung nicht angeben.
Können zwei Arbeitsplätze gleichzeitig abgesaugt werden?
Die Serie umfasst separate Doppelanschlussvarianten. Dafür müssen die passende Geräteausführung und die erforderlichen Luftmengen an beiden Erfassungsstellen abgestimmt werden. Die maximale Geräteleistung steht nicht pro Arm einzeln zur Verfügung.
Welche Absaugarme passen zur Anlage?
Vorgesehen sind passende stehende Schlauch-Absaugarme mit Ø 160 mm und 2 oder 3 m Reichweite. Neben dem Durchmesser müssen auch Armaufnahme und Geräteausführung zusammenpassen.
Welche Stromversorgung wird benötigt?
Die beschriebene Ausführung benötigt einen dreiphasigen Anschluss mit 400 V bei 50 Hz. Eine einphasige 230-V-Ausführung ist separat erhältlich und muss entsprechend bestellt werden.
Ist die Anlage für kontinuierliche Schweissarbeiten vorgesehen?
Sie ist für gelegentliche Arbeiten ausgelegt. Für kontinuierliche Prozesse oder hohe Staubmengen sollte eine auf diese Belastung abgestimmte Absaug- und Filterlösung gewählt werden.
Ist ein Absaugarm im Lieferumfang enthalten?
Nein. Passende stehende Schlauch-Absaugarme mit Ø 160 mm und 2 oder 3 m Reichweite sind separat erhältlich.
