Produktinformationen "Crawlair Mobile Absauganlage, 1000 m³/h"

Die Crawlair Mobile M1000 ist eine fahrbare Absaug- und Filteranlage zur punktuellen Erfassung von Schweissrauch und geeigneten trockenen, luftgetragenen Stäuben. Mit einem Nennvolumenstrom von 1’000 m³/h, zwei regenerierbaren Filterpatronen und einer Druckluftabreinigung eignet sie sich für Schweissarbeitsplätze, Werkstätten und industrielle Fertigungsbereiche mit wechselndem Absaugbedarf.

Die Anlage kombiniert einen Radialventilator mit einem zweistufigen Filtersystem aus Metallvorfilter und zwei Hauptfilterpatronen der Staubklasse M. Das geschweisste, pulverbeschichtete Stahlgehäuse ist fahrbar und verfügt über gut zugängliche Filterelemente sowie zwei Staubschubladen für die Wartung.

Lieferhinweis: Die Crawlair Mobile wird ohne Absaugarm geliefert. Passende stehende Rohr-Absaugarme mit Ø 160 mm und einer Reichweite von 2 oder 3 m sind separat erhältlich.

1’000 m³/h Nennvolumenstrom

Radialventilator mit 1,1 kW Motorleistung und dreiphasigem 400-V-Anschluss.

12 m² Hauptfilterfläche

Zwei regenerierbare Filterpatronen der Staubklasse M mit Druckluftimpulsreinigung.

Fahrbares Stahlgehäuse

Fahrrollen mit Feststellbremsen, zugängliches Filtermodul und zwei herausnehmbare Staubschubladen.

Aufbau und Funktion

Die Crawlair Mobile erfasst belastete Luft über einen angeschlossenen Absaugarm möglichst nahe an der Entstehungsstelle. Ein Radialventilator mit Aluminiumlaufrad fördert die Luft durch das zweistufige Filtersystem. Der Metallvorfilter hält gröbere Partikel zurück. Anschliessend übernehmen zwei regenerierbare Hauptfilterpatronen der Staubklasse M die Filtration der feineren Partikel.

Die Hauptfilterpatronen besitzen jeweils 6 m² Filterfläche und werden mit Druckluftimpulsen gereinigt. Dafür verfügt die Anlage über einen integrierten 10-Liter-Drucklufttank. Die Filterreinigung wird standardmässig manuell ausgelöst. Eine zeitgesteuerte Reinigung ist optional erhältlich.

Das geschweisste, pulverbeschichtete Stahlgehäuse ist für den industriellen Einsatz ausgelegt. Die Fahrrollen, darunter zwei schwenkbare Rollen mit Feststellbremsen, ermöglichen das Verschieben und Positionieren der Anlage. Das zugängliche Filtermodul und die herausnehmbaren Staubschubladen erleichtern die regelmässige Wartung.

  • Zweistufiges Filtersystem mit Metallvorfilter und zwei Hauptfilterpatronen
  • Regenerierbare Filterpatronen der Staubklasse M mit insgesamt 12 m² Filterfläche
  • Druckluftimpulsreinigung mit manueller Auslösung und integriertem 10-Liter-Tank
  • Zeitgesteuerte Filterreinigung optional erhältlich
  • Gut zugängliche Filterelemente für Kontrolle und Wartung
  • Zwei Staubschubladen zur Entnahme abgeschiedener Partikel
  • Fahrbares Stahlgehäuse mit Feststellbremsen und Transportgriff

Einsatzbereiche

Die Crawlair Mobile M1000 ist für die punktuelle Erfassung und Filtration von Schweissrauch und geeigneten trockenen, luftgetragenen Partikeln ausgelegt. Typische Anwendungen sind:

  • Schweissarbeitsplätze: Erfassung von Schweissrauch bei MIG/MAG- und WIG-Schweissarbeiten direkt an der Entstehungsstelle.
  • Schleif- und Polierarbeiten: Absaugung geeigneter trockener Partikel bei der Oberflächenbearbeitung.
  • Metall- und Kunststoffbearbeitung: Erfassung geeigneter trockener Stäube beim Schneiden und bei vergleichbaren Bearbeitungsprozessen.
  • Instandhaltung und Reparatur: Mobile Arbeitsplatzabsaugung an wechselnden Einsatzorten ohne fest installierte Absauganlage.
  • Automatisierte Fertigung: Ergänzende Filtereinheit für geeignete Produktionsmaschinen und robotergestützte Schweissarbeitsplätze.

Die Filterstufen scheiden Partikel ab. Für korrosive oder chemisch aggressive Dämpfe und Gase ist eine dafür ausgelegte Filtertechnik erforderlich. Bei gesundheitsgefährdenden oder brennbaren Stäuben sowie in explosionsgefährdeten Bereichen ist die Eignung der gesamten Absaug- und Filteranlage für den konkreten Prozess gesondert zu beurteilen. Die Staubklasse M bezieht sich auf die Filterpatronen.

Technische Daten

MerkmalAusführung
ProduktartMobile Absaug- und Filteranlage
ModellCrawlair Mobile M1000
Luftvolumenstrom1’000 m³/h (nominal)
VentilatorRadialventilator mit Aluminiumlaufrad
Motorleistung1,1 kW
Netzanschluss3~ 400 V / 50 Hz
Nennstrom2,7 A
Schalldruckpegel73 dB(A) in 1 m Abstand, mit montiertem Absaugarm bei maximalem Luftvolumenstrom
Maximale Betriebstemperatur45 °C

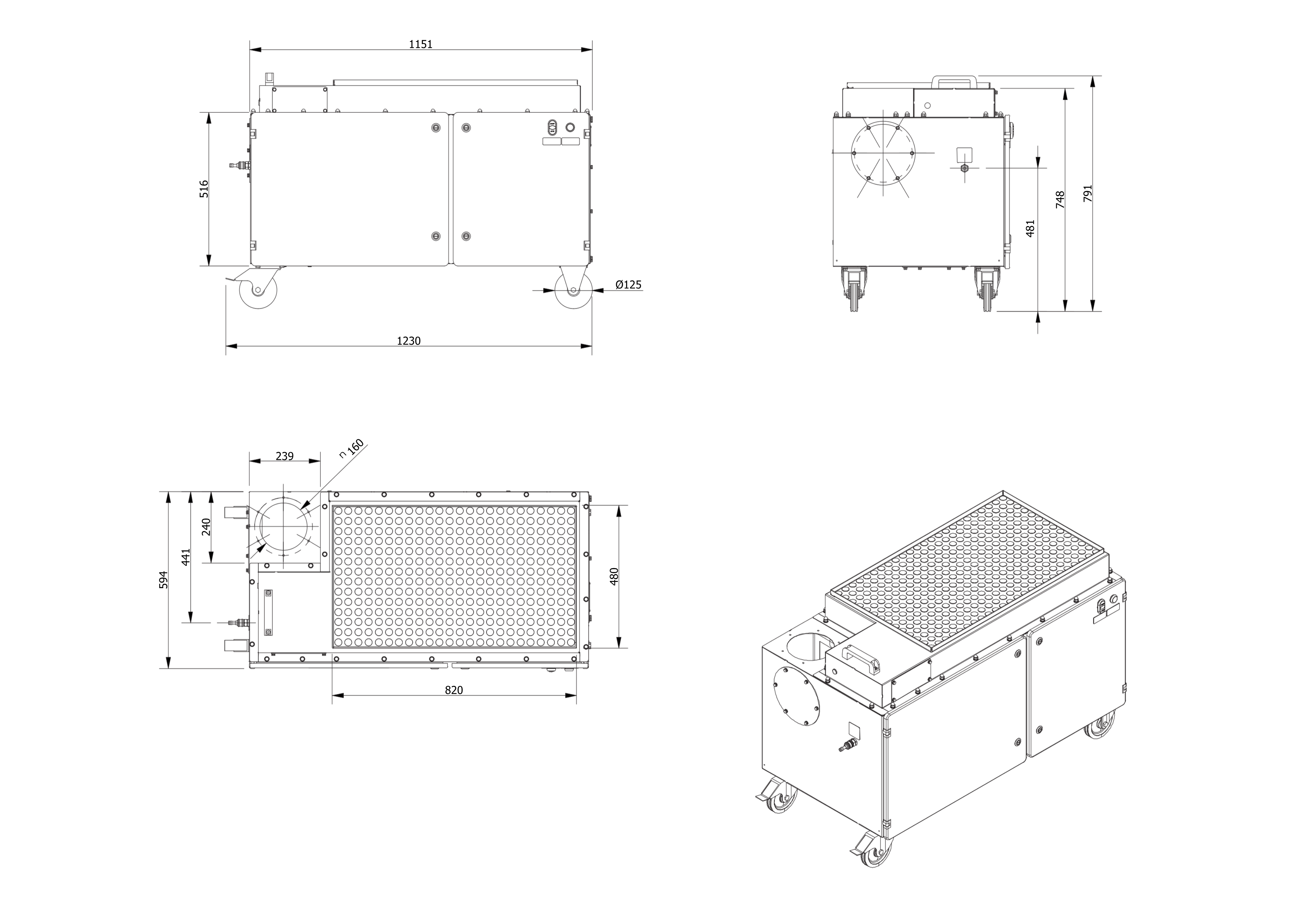

Geräteabmessungen (L × B × H)1’230 × 594 × 791 mm, ohne Absaugarm
Gerätegewicht110 kg, ohne Absaugarm
GehäuseGeschweisster, pulverbeschichteter Stahl
MobilitätFahrrollen, davon zwei schwenkbar mit Feststellbremsen
Filtrationsstufen2
VorfilterMetallvorfilter, Coarse 30 % (G2)
Hauptfilter2 regenerierbare Filterpatronen, Staubklasse M
Hauptfilterfläche2 × 6 m², insgesamt 12 m²
FilterreinigungDruckluftimpulse, manuelle Auslösung
Optionale FilterreinigungZeitgesteuerte Auslösung
Druckluftversorgung5–5,5 bar, externe Druckluftversorgung erforderlich
Drucklufttank10 Liter
AbsauganschlussØ 160 mm
Empfohlene AbsaugarmeStehende Rohr-Absaugarme Ø 160 mm, Reichweite 2 oder 3 m
LieferumfangMobile Absaug- und Filteranlage ohne Absaugarm

Auswahl und Auslegung

Für die Crawlair Mobile eignen sich stehende Rohr-Absaugarme mit Ø 160 mm und einer Reichweite von 2 oder 3 m. Die passende Ausführung richtet sich nach der Grösse des Arbeitsbereichs und der Entfernung zur Emissionsquelle. Wählen Sie die Reichweite so, dass sich die Erfassungshaube möglichst nahe an der Entstehungsstelle positionieren lässt.

Der Volumenstrom von 1’000 m³/h ist ein Gerätekennwert. Der tatsächlich verfügbare Volumenstrom an der Haube hängt unter anderem vom Absaugarm und den Strömungswiderständen ab. Ein längerer Arm bietet mehr Reichweite, kann aber den Strömungswiderstand erhöhen. Berücksichtigen Sie bei der Auswahl auch Art und Menge der Emissionen sowie die Bedingungen am Arbeitsplatz.

Montage, Betrieb und Wartung

Für den Betrieb benötigt die Anlage einen dreiphasigen 400-V-Anschluss. Für die Filterreinigung ist eine externe Druckluftversorgung mit 5–5,5 bar erforderlich. Der integrierte 10-Liter-Tank speichert Druckluft für die Reinigungsimpulse und ersetzt die externe Versorgung nicht.

Stellen Sie das Gerät so auf, dass der Absaugarm frei positioniert werden kann und Filtermodul sowie Staubschubladen zugänglich bleiben. Sichern Sie die Anlage am Einsatzort mit den Feststellbremsen. Kontrollieren Sie die Filterelemente und die beiden Staubschubladen entsprechend der Belastung. Die Abreinigung wird standardmässig manuell ausgelöst; eine zeitgesteuerte Auslösung ist optional erhältlich.

Passende Absaugarme und Alternativen

Die Crawlair Mobile wird ohne Absaugarm geliefert. Für die punktuelle Erfassung stehen folgende stehende Rohr-Absaugarme mit Ø 160 mm, integrierter Drosselklappe und einer Saughaube mit Ø 315 mm zur Auswahl:

Für Arbeitsplätze mit dauerhaft festgelegter Position ist die Crawlair Overhead zur Wandmontage eine stationäre Alternative. Sie benötigt keine Stellfläche am Boden. Weitere Geräteausführungen und Leistungsbereiche finden Sie unter mobile Absauganlagen.

Für die Crawlair Mobile ist ausserdem eine zeitgesteuerte Filterreinigung als optionale Ausstattung erhältlich.

Beratung zur Auswahl

Nennen Sie uns den Bearbeitungsprozess, die zu erfassenden Stoffe und den Abstand zur Emissionsquelle. Angaben zum Arbeitsbereich sowie zu den verfügbaren Strom- und Druckluftanschlüssen helfen uns, die Geräteeignung und die passende Armlänge mit Ihnen abzustimmen.

Häufige Fragen

Für welche Arbeiten eignet sich die Crawlair Mobile?

Die Anlage dient zur punktuellen Erfassung von Schweissrauch und geeigneten trockenen Stäuben. Dazu gehören beispielsweise Schweiss-, Schleif- und Polierarbeitsplätze sowie passende Bearbeitungsprozesse in Industrie und Werkstatt. Für gasförmige Schadstoffe ist eine entsprechend ausgelegte Filtertechnik erforderlich.

Was bedeutet die Staubklasse M der Filterpatronen?

Die Klassifizierung betrifft die beiden Hauptfilterpatronen. Ob die komplette Absauganlage für einen bestimmten gesundheitsgefährdenden Staub oder besondere Einsatzbedingungen geeignet ist, muss separat beurteilt werden.

Welcher Absaugarm passt zur Anlage?

Geeignet sind stehende Rohr-Absaugarme mit Ø 160 mm und einer Reichweite von 2 oder 3 m. Beide Ausführungen verfügen über eine Saughaube mit Ø 315 mm und eine integrierte Drosselklappe. Die benötigte Reichweite richtet sich nach der Arbeitsplatzgrösse und dem Abstand zur Emissionsquelle.

Benötigt die Filteranlage einen Druckluftanschluss?

Ja. Für die Reinigung der Filterpatronen ist eine externe Druckluftversorgung mit 5–5,5 bar erforderlich. Die Filterreinigung wird standardmässig manuell ausgelöst. Eine zeitgesteuerte Ausführung ist optional erhältlich.

Ist ein Absaugarm im Lieferumfang enthalten?

Nein. Die Crawlair Mobile wird ohne Absaugarm geliefert. Der passende Rohr-Absaugarm mit 2 oder 3 m Reichweite wird separat bestellt.

Kann die Crawlair Mobile an wechselnden Arbeitsplätzen eingesetzt werden?

Ja. Die Fahrrollen ermöglichen das Verschieben zwischen verschiedenen Arbeitsplätzen. Am jeweiligen Einsatzort müssen ein geeigneter 400-V-Anschluss, eine Druckluftversorgung und ausreichend Platz für den Absaugarm vorhanden sein.
