Doppelabzweiger 45°, A Ø 150 mm, B/C/D var., verz. mit EB 6mm
Produktinformationen "Doppelabzweiger 45°, A Ø 150 mm, B/C/D var., verz. mit EB 6mm"
Der Doppelabzweiger 45° mit Anschluss A = Ø 150 mm verbindet vier Rohrleitungsabschnitte innerhalb einer industriellen Absaugleitung. Die Anschlussdurchmesser B, C und D werden vor der Fertigung passend zum geplanten Leitungsaufbau festgelegt.

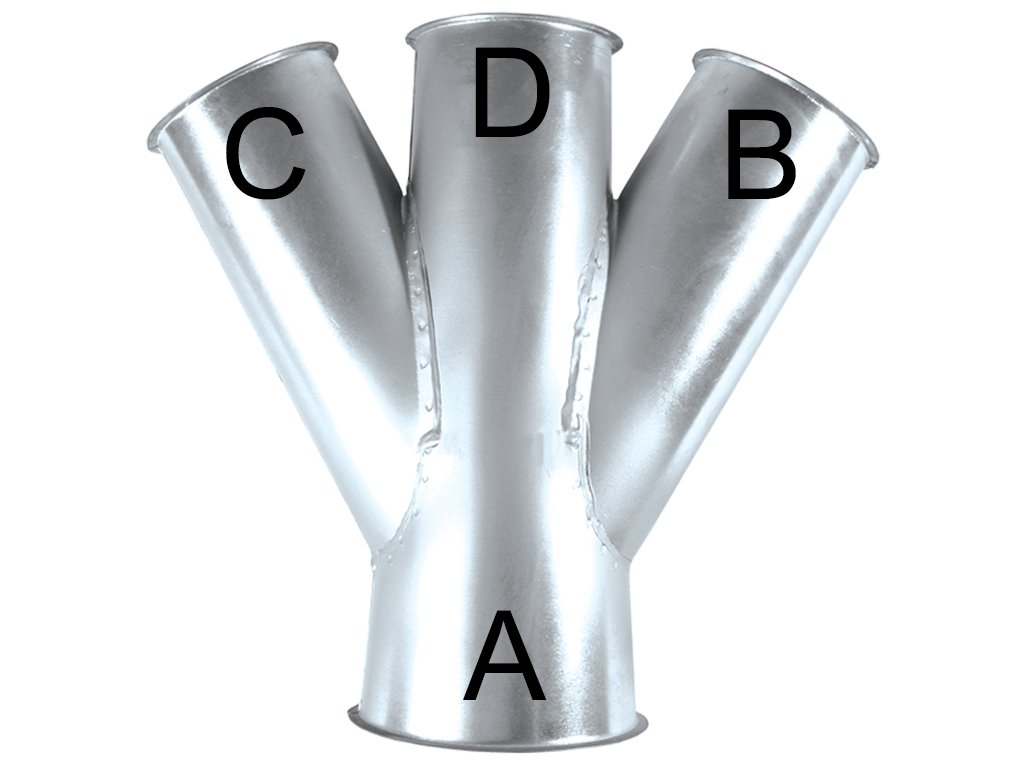

Bestellhinweis: A ist bei dieser Variante fix Ø 150 mm. Bitte geben Sie die gewünschten Durchmesser B, C und D in Millimetern im Bestellkommentarfeld an. Beachten Sie dabei die Anschlusszuordnung in der Produktzeichnung.
Das Formteil ist verzinkt und mit Einfachbord 6 mm ausgeführt. Die Bezeichnung «variabel» beschreibt die vor der Fertigung festzulegenden Anschlussgrössen. Das fertige Bauteil besitzt feste Durchmesser und ist nicht nachträglich verstellbar.
Anschluss A = Ø 150 mm
Der Durchmesser von Anschluss A ist bei dieser Ausführung fest vorgegeben.
B, C und D nach Vorgabe
Die drei weiteren Anschlussdurchmesser werden vor der Fertigung entsprechend der benötigten Rohrleitungsgeometrie festgelegt.
45° mit Einfachbord 6 mm
Die feste Abzweiggeometrie und die gebördelten Anschlüsse bestimmen die Einbindung in das Rohrsystem.
Vorteile
- Vier Anschlüsse in einem Formteil: Mehrere Leitungsabschnitte lassen sich über einen gemeinsamen Doppelabzweiger verbinden.
- Dimensionierung nach Leitungsaufbau: B, C und D werden vor der Fertigung auf die benötigten Anschlussgrössen abgestimmt.
- Gebördelte Systemanschlüsse: Einfachbord 6 mm ermöglicht die Verbindung mit dazu passenden Rohrkomponenten und Verbindungselementen.
Einsatzbereiche
Für Verzweigungen innerhalb industrieller Absaugleitungen, bei denen ein Hauptanschluss mit Ø 150 mm mit drei weiteren, vorab dimensionierten Leitungsabschnitten verbunden werden soll.
Je nach Anlagenaufbau dient das Formteil zur Zusammenführung oder Verteilung von Luftströmen. Die Durchmesser sind auf die benötigten Volumenströme und die gleichzeitig betriebenen Absaugstellen abzustimmen.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Produktart | Doppelabzweiger für industrielle Absaugleitungen |
| Abzweigwinkel | 45°, fest |
| Anzahl Anschlüsse | 4: A, B, C und D |
| Anschluss A | Ø 150 mm, fix |
| Anschluss B | Durchmesser nach Vorgabe, vor der Fertigung festzulegen |
| Anschluss C | Durchmesser nach Vorgabe, vor der Fertigung festzulegen |
| Anschluss D | Durchmesser nach Vorgabe, vor der Fertigung festzulegen |
| Oberfläche | Verzinkt |
| Anschlussausführung | Einfachbord 6 mm |
| Nachträgliche Verstellbarkeit | Keine; feste Anschlussdurchmesser am gefertigten Bauteil |
Auswahl und Zuordnung
Legen Sie die benötigten Durchmesser B, C und D vor der Fertigung eindeutig fest. Verwenden Sie dafür die Anschlussbezeichnungen aus der Produktzeichnung. Eine beschriftete Skizze des Leitungsverlaufs hilft bei der Zuordnung.
Prüfen Sie neben den Durchmessern auch den verfügbaren Einbauraum, die 45°-Leitungsführung und die Bordausführung der angrenzenden Rohr- und Formteile. Die Verbindungselemente müssen zum jeweiligen Anschlussdurchmesser und zum Einfachbord 6 mm passen.
Montage und Wartung
Kontrollieren Sie vor der Montage die Anschlussbereiche auf Verschmutzungen und sichtbare Schäden. Richten Sie die Leitungsabschnitte fluchtend und spannungsfrei aus und befestigen Sie diese mit geeigneten, zur Bordausführung passenden Verbindungselementen nach den Vorgaben des jeweiligen Rohrsystems.
Prüfen Sie nach der Montage den festen Sitz und die Dichtheit der Verbindungen. Kontrollieren Sie die Verbindungsstellen im Rahmen der Anlagenwartung auf Beschädigungen, Veränderungen der Ausrichtung und gelöste Verbindungselemente. Beachten Sie vor Arbeiten an der Rohrleitung die betrieblichen Sicherheitsvorgaben.
Ergänzende Komponenten
Weitere Rohre und Formteile für den Leitungsaufbau finden Sie unter Rohrsystem verzinkt. Achten Sie bei der Auswahl auf die festgelegten Anschlussdurchmesser und die passende Bordausführung.
Beratung zur Auswahl
Teilen Sie uns die gewünschten Durchmesser B, C und D sowie die Anschlussausführung der vorhandenen Rohrleitungen mit. Eine Skizze mit Anschlussbezeichnungen und Einbaulage erleichtert die Zuordnung. Für die Dimensionierung helfen zusätzlich Angaben zu den benötigten Volumenströmen und den gleichzeitig betriebenen Absaugstellen.
Häufige Fragen
Welche Angaben werden für die Bestellung benötigt?
Anschluss A beträgt fix Ø 150 mm. Geben Sie die gewünschten Durchmesser B, C und D in Millimetern im Bestellkommentarfeld an. Ordnen Sie die Masse anhand der Produktzeichnung zu und nennen Sie alle drei Durchmesser ausdrücklich.
Was bedeutet «B, C und D variabel»?
Die Durchmesser dieser Anschlüsse werden vor der Fertigung festgelegt. Am fertig produzierten Doppelabzweiger sind sie fest ausgeführt und nicht nachträglich verstellbar.
Welche Verbindungselemente passen zum Einfachbord 6 mm?
Verwenden Sie Verbindungselemente, die ausdrücklich für den jeweiligen Anschlussdurchmesser und Einfachbord 6 mm vorgesehen sind. Prüfen Sie dabei auch die Bordausführung des angrenzenden Rohr- oder Formteils.
Wann passt die 45°-Ausführung zum Leitungsaufbau?
Die Ausführung passt, wenn die geplanten Nebenleitungen im Winkel von 45° an den Hauptstrang angebunden werden sollen und der erforderliche Einbauraum vorhanden ist. Der Winkel allein bestimmt weder den Druckverlust noch die Verteilung der Volumenströme.
