Anschraubabzweiger 45° verzinkt für kompakte Nachrüstungen an bestehenden Rohrleitungen

Anschraubabzweiger 45° werden eingesetzt, wenn eine bestehende Hauptleitung nachträglich um einen zusätzlichen Abgang erweitert werden soll. Im Unterschied zu klassischen Abzweigern bleibt das Hauptrohr dabei grundsätzlich bestehen. Statt ein komplettes Formteil in den Strang einzubauen, wird der neue Abgang gezielt auf das vorhandene Rohr aufgesetzt. Das macht diese Bauart besonders interessant für Erweiterungen, Umbauten und zusätzliche Maschinenanschlüsse im Bestand.

Der 45°-Winkel ist dabei auf eine kompakte Leitungsführung ausgelegt. Gegenüber einer flacheren 30°-Lösung lässt sich der Nebenstrang direkter aus dem Hauptrohr herausführen, was in engen Einbausituationen oft entscheidend ist. Gleichzeitig muss die steilere Geometrie strömungstechnisch bewusst bewertet werden, damit Druckverlust, Luftverteilung und Materialführung im Gesamtsystem sauber bleiben.

Überblick und Funktion im Rohrsystem

Ein Anschraubabzweiger 45° erweitert ein vorhandenes Hauptrohr um einen seitlichen Abgang, ohne dass der Strang vollständig getrennt und neu aufgebaut werden muss. Das ist vor allem dann sinnvoll, wenn eine zusätzliche Maschine, ein weiterer Arbeitsplatz oder ein neuer Leitungszweig an eine bestehende Absauganlage angeschlossen werden soll. In gewachsenen Anlagen ist diese Bauart oft die schnellere und wirtschaftlichere Lösung.

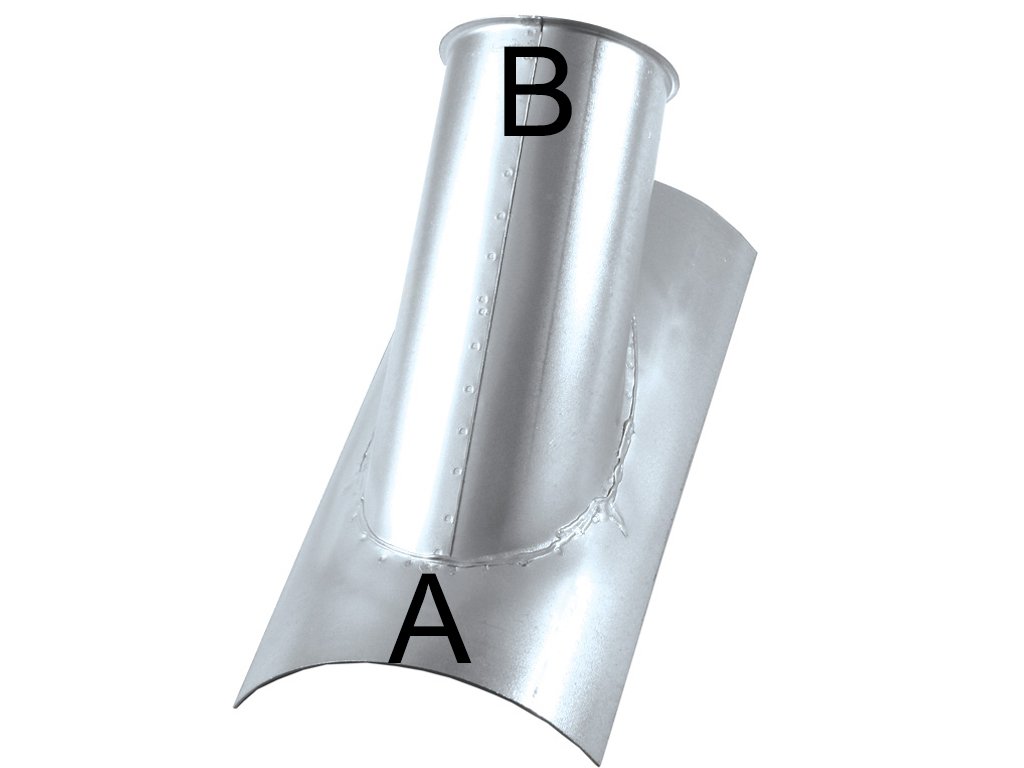

Im System übernimmt der Hauptdurchmesser A die Funktion der bestehenden Stammleitung. Der Abgang B wird passend zur geplanten Erweiterung festgelegt. Dadurch lässt sich der neue Nebenstrang auf die reale Anwendung abstimmen, statt mit einem starren Standardmass arbeiten zu müssen. Genau diese Flexibilität ist der zentrale Vorteil dieser Bauform im verzinkten Rohrsystem.

Verfügbare Ausführungen

Verfügbar sind Anschraubabzweiger 45° für Hauptrohre von Ø 80 bis Ø 500 mm. Der Hauptanschluss A ist jeweils fest vorgegeben, der Abgang B wird passend zur Anlage festgelegt. Dadurch eignet sich diese Bauart sowohl für kleinere Nachrüstungen an einzelnen Maschinen als auch für Erweiterungen an grösseren Hauptleitungen.

Für die Auswahl ist entscheidend, welche Funktion der neue Abgang im System übernehmen soll. Ein kleiner Nebenstrang für einen Einzelanschluss stellt andere Anforderungen als ein zusätzlicher Leitungszweig mit höherer Luftmenge oder materialführender Belastung. Deshalb sollte B immer gemeinsam mit Volumenstrom, Medium, Anschlussart und weiterem Leitungsverlauf definiert werden.

Typische Einsatzbereiche

Anschraubabzweiger 45° werden vor allem in bestehenden Absauganlagen eingesetzt, wenn ein zusätzlicher Abgang nahe an der Hauptleitung und mit möglichst wenig Umbauaufwand geschaffen werden soll. Typische Anwendungen finden sich in Holzbearbeitung, Metallbearbeitung, Produktionsanlagen und allgemeinen industriellen Rohrnetzen, in denen Leitungen nachträglich erweitert oder zusätzliche Maschinen angeschlossen werden.

Besonders sinnvoll ist diese Bauart bei beengten Platzverhältnissen. Wenn der neue Nebenstrang rasch aus dem Hauptrohr herausgeführt werden muss, ist 45° oft die praktikablere Geometrie. Gleichzeitig sollte berücksichtigt werden, dass die steilere Leitungsführung strömungstechnisch anspruchsvoller ist als eine flachere 30°-Lösung.

Auswahl und Auslegung

Für die richtige Auswahl ist zuerst zu klären, welchen Durchmesser das vorhandene Hauptrohr hat und welche Aufgabe der neue Abgang übernehmen soll. Der Hauptdurchmesser A ist fest, der Abgang B wird passend zur Anlage festgelegt. Dadurch lässt sich der neue Zweig auf Maschinenanschluss, Rohr- oder Schlauchanbindung, Volumenstrom und Medium abstimmen.

Strömungstechnisch ist entscheidend, dass der neue Abgang den Hauptstrang nicht unnötig stört und zugleich genügend Luftmenge am Verbraucher ankommt. Ein zu kleiner Abgang begrenzt den Volumenstrom und kann die Absaugleistung mindern. Ein zu grosser Abgang kann die Luftverteilung im Netz unnötig verändern. Gerade bei Staub, Spänen oder materialführender Belastung sollte B deshalb immer auf die tatsächliche Förderaufgabe abgestimmt werden.

Wenn die Strömung besonders ruhig in den neuen Nebenstrang geführt werden soll und genügend Platz vorhanden ist, kann ein flacherer Anschraubabzweiger 30° die bessere Lösung sein. Wenn der Abgang dagegen direkter geführt werden muss oder der Bauraum begrenzt ist, ist 45° häufig die passendere Bauform.

Montage, Integration und praktische Hinweise

Für die Montage wird im Hauptrohr ein passender Ausschnitt vorbereitet. Anschliessend wird der Anschraubabzweiger sauber aufgesetzt, ausgerichtet und mechanisch befestigt. Entscheidend ist dabei eine dichte und spannungsfreie Ausführung, damit keine unnötige Nebenluft eintritt und das Hauptrohr mechanisch nicht ungünstig belastet wird.

Der Abgang wird im System passend mit bordierter Ausführung angebunden. Für eine saubere Verbindung sind geeignete Spannschellen mit Dichtung, korrekt vorbereitete Dichtflächen und eine saubere Ausrichtung wichtig. Kundenseitig ist bei diesem Seitentyp durchgehend Einfachbord 5 mm anzusetzen.

Ebenso wichtig ist die Lage des Einbaupunkts. Der Abgang sollte so gesetzt werden, dass der weitere Leitungsverlauf kollisionsfrei geführt werden kann und genug Platz für Montage, Kontrolle und spätere Wartung bleibt. Bei grösseren Durchmessern oder längeren Abgängen ist eine zusätzliche Abstützung sinnvoll, damit keine dauerhafte Spannung auf das Hauptrohr wirkt.

In der Praxis lohnt es sich ausserdem, den Bereich um die Abzweigung als Ganzes zu betrachten. Direkt folgende harte Umlenkungen, unnötige Querschnittswechsel oder schlecht zugängliche Einbaulagen verschlechtern auch bei einer kompakten 45°-Lösung das Ergebnis im Gesamtsystem.

Beratung zu Hauptrohr, Abgang und Einbausituation

Für eine belastbare Empfehlung helfen Angaben zum Hauptdurchmesser A, zum gewünschten Abgang B, zum geförderten Medium und zur vorgesehenen Anschlussart. Ebenso wichtig ist die Information, ob der neue Zweig an ein Rohr, einen Schlauch oder direkt an eine Maschine geführt werden soll.

Sinnvoll ist eine Rücksprache immer dann, wenn eine bestehende Anlage erweitert wird, mehrere neue Abgänge geplant sind oder Staub und Späne mitgeführt werden. Oft reicht bereits eine Skizze oder ein Foto der Einbaustelle, um den passenden Abgang und die saubere Integration in das bestehende System festzulegen.

FAQ – Häufige Fragen zu Anschraubabzweiger 45° verzinkt

Wann ist ein Anschraubabzweiger 45° die richtige Lösung?
Ein Anschraubabzweiger 45° ist die richtige Lösung, wenn an einer bestehenden Hauptleitung ein zusätzlicher Abgang platzsparend und mit möglichst wenig Umbauaufwand geschaffen werden soll. Er eignet sich besonders für Nachrüstungen, Erweiterungen und zusätzliche Maschinenanschlüsse nahe am vorhandenen Strang.

Wann ist 45° sinnvoller als 30°?
45° ist vor allem dann sinnvoller, wenn der Nebenstrang direkter geführt werden muss oder der verfügbare Bauraum begrenzt ist. 30° ist in der Regel strömungsgünstiger, benötigt aber mehr Einbaulänge.

Kann der Abgang B frei gewählt werden?
Ja. Der Abgang B wird passend zur Anlage festgelegt. Dadurch lässt sich der neue Zweig auf Volumenstrom, Anschlussart und Einbausituation abstimmen, statt nur mit einem festen Standardmass zu arbeiten.

Worauf kommt es bei der Montage besonders an?
Wichtig sind ein sauber vorbereiteter Ausschnitt im Hauptrohr, eine dichte mechanische Befestigung, korrekt sitzende Dichtflächen und eine spannungsfreie Abstützung des neuen Abgangs. So bleiben Dichtheit, Leistung und Betriebssicherheit erhalten.

Welche Angaben sind für die Auslegung hilfreich?
Hilfreich sind der Hauptdurchmesser A, der gewünschte Abgang B, das Medium, die Anschlussart und eine kurze Beschreibung oder Skizze der Einbausituation. Damit lässt sich der neue Abgang sauber auf das bestehende System abstimmen.
