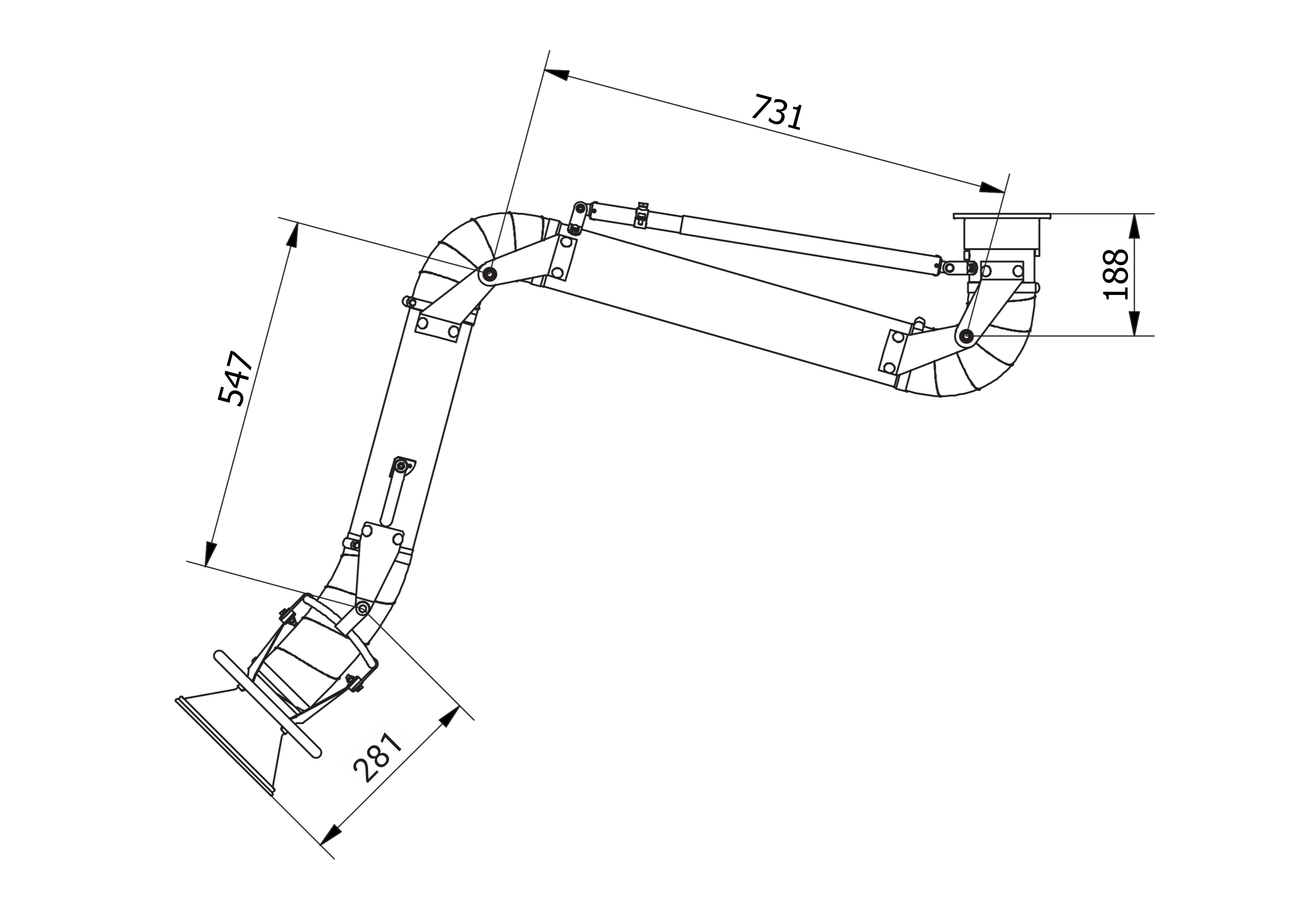

Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 100 mm, Reichweite 1,5 m"

Der hängende Edelstahl-Absaugarm mit 1,5 m Reichweite und Rohr-Ø 100 mm erfasst Emissionen direkt an der Entstehungsstelle. Er eignet sich für Arbeitsplätze, an denen korrosionsbeständige Luftführungsbauteile und eine gut zugängliche Konstruktion für regelmässige Reinigung benötigt werden.

Glatte Edelstahlrohre, eine Edelstahl-Saughaube Ø 200 mm und eine integrierte Edelstahl-Drosselklappe bilden die wesentlichen Komponenten der Luftführung. Die Trag- und Gelenkmechanik liegt ausserhalb des abgesaugten Luftstroms. Die Haube besitzt ein Luftleitblech und einen umlaufenden Griff zur Positionierung.

Der empfohlene Luftvolumenstrom beträgt 350–550 m³/h. Standardmässig sind schwarze PVC-Schlauchsegmente mit einer Temperaturbeständigkeit bis 80 °C vorgesehen. Lebensmittelgeeignete PUR-Schlauchsegmente und elektrisch leitfähige Schlauchsegmente sind als gesonderte Optionen erhältlich.

1,5 m Reichweite

Selbsttragende, hängende Ausführung für wechselnde Erfassungspunkte am Arbeitsplatz.

Edelstahl 304

Edelstahlrohre, Edelstahlhaube und integrierte Edelstahl-Drosselklappe.

350–550 m³/h

Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.

Vorteile

  • Korrosionsbeständige Luftführungsbauteile aus Edelstahl 304
  • 1,5 m Reichweite bei Rohr-Ø 100 mm
  • Edelstahlhaube Ø 200 mm mit Luftleitblech und umlaufendem Griff
  • Serienmässig integrierte Edelstahl-Drosselklappe zur Luftmengenregelung
  • Aussenliegende Tragmechanik und zugängliche Einstellpunkte
  • Glatte Edelstahlrohre ohne innenliegende Tragmechanik
  • Optionale lebensmittelgeeignete PUR- oder elektrisch leitfähige Schlauchsegmente
  • Edelstahl-Montagezubehör und optionale Haubenbeleuchtung

Die aussenliegende Trag- und Gelenkmechanik bildet keine zusätzlichen Hindernisse im Rohrinneren. Die Einstellpunkte bleiben zugänglich, ohne in den abgesaugten Luftstrom eingreifen zu müssen. Glatte Rohrabschnitte erleichtern die Reinigung der zugänglichen Luftwege.

Bei fachgerechter Montage und korrekt eingestellten Gelenken bleibt die Haube in der gewählten Arbeitsposition. Der umlaufende Griff erleichtert das Nachführen bei wechselnden Bearbeitungspunkten. Über die Drosselklappe lässt sich die Luftmenge direkt am Arm regulieren.

Einsatzbereiche

Typische Einsatzbereiche sind Laborarbeitsplätze, Produktionsplätze mit erhöhtem Reinigungsbedarf und Prozesse, bei denen eine Edelstahl-Luftführung erforderlich ist. Auch Anwendungen in Lebensmittel- und Pharmabetrieben kommen infrage, sofern Schlauchmaterial, Reinigungsverfahren und übrige Bauteile die jeweiligen Anforderungen erfüllen.

Bei feuchten Prozessen oder chemisch belasteten Medien sind die Beständigkeit von Edelstahl 304, Schlauchmaterial und Dichtungen gemeinsam zu beurteilen. Die Eignung hängt unter anderem vom Medium, seiner Konzentration, der Temperatur und den eingesetzten Reinigungsmitteln ab.

Der Arm wird an eine geeignete Absauganlage angeschlossen. Ventilator, Abscheidung und Filterung müssen zum Prozess passen. Die Edelstahl-Ausführung allein bestätigt weder eine Lebensmittelkontakt-Eignung des gesamten Arms noch eine Eignung für Reinräume oder explosionsgefährdete Bereiche.

Technische Daten

Merkmal Ausführung
Bauform Selbsttragender Absaugarm, hängende Montage
Rohr-Ø 100 mm
Reichweite 1,5 m
Saughaube Ø 200 mm, Edelstahl, mit Luftleitblech und umlaufendem Griff
Drosselklappe Edelstahl, serienmässig integriert
Empfohlener Luftvolumenstrom 350–550 m³/h
Rohrsegmente Glatte Edelstahlrohre
Edelstahlqualität 304
Innenbauteile Edelstahl, einschliesslich Schrauben, Muttern und Drosselklappe im Luftweg
Gelenkanordnung Aussenliegend, von aussen einstellbar
Haubengelenk Aluminium
Mittel- und Drehgelenke Stahl
Montagedrehgelenk Aluminium und Edelstahl
Standard-Schlauchsegmente Schwarzes PVC
Temperaturbeständigkeit der Standardschläuche Bis 80 °C
Optionale Schlauchsegmente Lebensmittelgeeignetes PUR mit Hygiene-Nachweis oder elektrisch leitfähige Ausführung
Montagezubehör Edelstahl-Wandhalterung und Edelstahl-Anschlussflansch Ø 100 mm, optional
Weitere Optionen Haubenbeleuchtung und elektrische Verbindung metallischer Bauteile über Erdungsleitungen

Der benötigte Volumenstrom richtet sich nach dem Erfassungsprozess. Leitungslänge, Formteile, Arm und Filter verursachen Druckverluste, die bei der Auswahl der Absauganlage zusätzlich zu berücksichtigen sind. Massgebend ist die am Arm verfügbare Luftmenge unter Betriebsbedingungen.

Auswahl und Montage

Montieren Sie den Arm hängend an einer tragfähigen Konsole oder einer dafür geeigneten Unterkonstruktion. Befestigung und Verankerung müssen die Lasten und Hebelkräfte beim Positionieren aufnehmen können. Planen Sie Einbauhöhe, Schwenkbereich und Parkstellung passend zum Arbeitsplatz.

Für die Anbindung sind eine Edelstahl-Wandhalterung und ein Edelstahl-Anschlussflansch Ø 100 mm als Zubehör vorgesehen. Anschlussmasse, Flanschbild und Verbindungsmittel müssen zur konkreten Einbausituation passen.

Der Anschluss kann über geeignete Rohrverbindungen an ein passendes Rohrnetz erfolgen. Bei der Einbindung in ein verzinktes Rohrsystem ist zu prüfen, ob dessen Material die Anforderungen an Korrosionsbeständigkeit und Reinigung ebenfalls erfüllt. Für sensible oder chemisch belastete Prozesse muss die gesamte Luftführung passend ausgeführt sein.

Planen Sie kurze, strömungsgünstige Leitungswege und vermeiden Sie geknickte Schlauchsegmente. Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Die geeignete Distanz hängt von Prozess, Ausbreitungsrichtung und Querströmungen ab.

Die Reichweite von 1,5 m beschreibt den Arbeitsbereich des Arms und nicht die wirksame Erfassungsdistanz der Haube. Bei mehreren Absaugstellen sind die gleichzeitig benötigten Luftmengen und der Abgleich der einzelnen Stränge zu berücksichtigen.

Reinigung und Hinweise

Kontrollieren Sie regelmässig Gelenke, Schraubverbindungen, Befestigung und Schlauchzustand. Reinigen Sie Haube, Luftleitblech und zugängliche Luftwege entsprechend der anfallenden Verschmutzung. Reinigungsmittel und Verfahren müssen mit Edelstahl, Aluminium, Stahl, Schlauchmaterial und gegebenenfalls elektrischer Ausstattung verträglich sein.

Die Reinigungs- und Kontrollintervalle richten sich nach Prozess und Belastung. Aussenliegende Gelenke befinden sich ausserhalb des inneren Luftstroms, können aber durch die Umgebung verschmutzen. Die gesamte Mechanik besteht nicht ausschliesslich aus Edelstahl.

In der Standardausführung begrenzen die PVC-Schlauchsegmente die Temperaturbeständigkeit auf bis zu 80 °C. Eine höhere Einsatztemperatur erfordert die Prüfung der vollständigen Materialkombination. Die Edelstahlrohre allein rechtfertigen keine höhere Temperaturfreigabe.

Lebensmittelgeeignete PUR-Schlauchsegmente sind eine gesonderte Option. Deren Nachweise beziehen sich auf die jeweilige Schlauchausführung und ersetzen keine Prüfung der gesamten Installation für den vorgesehenen Prozess.

Elektrisch leitfähige Schlauchsegmente und Erdungsleitungen sind ebenfalls gesonderte Ausstattungen. Daraus allein darf keine Eignung des vollständigen Absaugsystems für explosionsgefährdete Bereiche abgeleitet werden.

Kompatibilität und Zubehör

  • Edelstahl-Wandhalterung passend zur 100-mm-Ausführung
  • Edelstahl-Anschlussflansch Ø 100 mm zur Einbindung in das Rohrnetz
  • Optionale lebensmittelgeeignete PUR-Schlauchsegmente mit Hygiene-Nachweis
  • Optionale elektrisch leitfähige Schlauchsegmente
  • Optionale Haubenbeleuchtung
  • Erdungsoption zur elektrischen Verbindung von Haube, Rohren und Montagedrehgelenk
  • Geeignete Rohrverbinder und Übergänge für die vorhandene Anschlussgeometrie
  • Absperrschieber in einer zum Medium und zur Installation passenden Materialausführung
  • Passendes Montagematerial für Untergrund und Befestigungsstruktur

Halterung, Anschlussflansch und Verbindungsmittel sind auf die Montagegeometrie abzustimmen. Bei Anforderungen an Reinigung oder Medienbeständigkeit muss auch das Zubehör die erforderlichen Materialeigenschaften besitzen.

Für Ersatzteile und Schlauchsegmente sind die hängende Bauform, Rohr-Ø 100 mm, 1,5 m Reichweite und die vorhandene Schlauchausführung anzugeben. PVC-, PUR- und leitfähige Schlauchsegmente dürfen hinsichtlich ihrer Eigenschaften nicht gleichgesetzt werden.

Beratung

Wir unterstützen Sie bei Luftmengenauslegung, Materialwahl und Einbindung in Ihr Rohrnetz. Nennen Sie uns die erfassten Stoffe, Konzentration, Einsatztemperatur, Reinigungsmittel und die vorgesehene Einbausituation.

Für Anwendungen in Lebensmittel-, Pharma- oder Laborbereichen stimmen wir Schlauchausführung, Anschlusskomponenten und Reinigungsanforderungen auf den konkreten Prozess ab. Auch Beleuchtung und elektrische Ableitung berücksichtigen wir bei der Auswahl.

FAQ – Häufige Fragen

Welche Bauteile bestehen aus Edelstahl?

Die Luftführung umfasst Edelstahlrohre, eine Edelstahlhaube und eine Edelstahl-Drosselklappe. Auch innenliegende Schrauben und Muttern sind aus Edelstahl ausgeführt. Die Aussenmechanik enthält zusätzlich Aluminium- und Stahlbauteile.

Ist eine Luftmengenregelung integriert?

Ja, eine Edelstahl-Drosselklappe ist serienmässig integriert. Sie ermöglicht die Luftmengenregelung direkt am Arm. Für die separate Absperrung einzelner Leitungsstränge kann ein zusätzliches Absperrorgan erforderlich sein.

Kann ich heissere Medien absaugen?

Die Standardausführung besitzt PVC-Schlauchsegmente bis 80 °C. Für höhere Temperaturen muss die vollständige Ausführung geprüft werden. Ein anderer Schlauch allein bestätigt keine höhere Temperaturbeständigkeit des gesamten Arms.

Ist standardmässig ein lebensmittelgeeigneter PUR-Schlauch enthalten?

Nein, standardmässig sind schwarze PVC-Schlauchsegmente vorgesehen. Lebensmittelgeeignete PUR-Schlauchsegmente mit Hygiene-Nachweis sind eine gesonderte Option. Die Eignung der gesamten Installation richtet sich nach dem konkreten Prozess.

Welcher Luftvolumenstrom ist passend?

Für diese Ausführung sind 350–550 m³/h vorgesehen. Der Luftbedarf richtet sich nach der Erfassungssituation. Die Absauganlage muss diesen Volumenstrom bei den Druckverlusten von Arm, Leitungen und Filter bereitstellen.

Kann der Arm an ein verzinktes Rohrsystem angeschlossen werden?

Mechanisch ist eine Verbindung über passende Anschlusskomponenten möglich. Ob verzinktes Material zum Prozess passt, muss hinsichtlich Medium, Feuchtigkeit und Reinigungsverfahren geprüft werden. Die Edelstahl-Ausführung des Arms allein macht das nachgeschaltete Rohrnetz nicht korrosionsbeständig.
