Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 100 mm, Reichweite 2,5 m
Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 100 mm, Reichweite 2,5 m"
Der hängende Edelstahl-Absaugarm mit 2,5 m Reichweite und Rohr-Ø 100 mm erfasst Emissionen direkt an der Entstehungsstelle. Er eignet sich für grössere Werkbänke, Fertigungsinseln und Laborarbeitsplätze mit wechselnden Erfassungspunkten, an denen korrosionsbeständige Luftführungsbauteile benötigt werden.
Glatte Edelstahlrohre, eine Edelstahl-Saughaube Ø 200 mm und eine integrierte Edelstahl-Drosselklappe bilden die wesentlichen Komponenten der Luftführung. Die Trag- und Gelenkmechanik liegt ausserhalb des abgesaugten Luftstroms. Die Haube besitzt ein Luftleitblech und einen umlaufenden Griff zur Positionierung.
Der empfohlene Luftvolumenstrom beträgt 350–550 m³/h. Standardmässig sind schwarze PVC-Schlauchsegmente mit einer Temperaturbeständigkeit bis 80 °C vorgesehen. Lebensmittelgeeignete PUR-Schlauchsegmente und elektrisch leitfähige Schlauchsegmente sind als gesonderte Optionen erhältlich.
2,5 m Reichweite
Selbsttragende, hängende Ausführung für grössere Arbeitsfelder und wechselnde Erfassungspunkte.
Edelstahl 304
Edelstahlrohre, Edelstahlhaube und integrierte Edelstahl-Drosselklappe.
350–550 m³/h
Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.
Vorteile
- Korrosionsbeständige Luftführungsbauteile aus Edelstahl 304
- 2,5 m Reichweite bei Rohr-Ø 100 mm
- Edelstahlhaube Ø 200 mm mit Luftleitblech und umlaufendem Griff
- Serienmässig integrierte Edelstahl-Drosselklappe zur Luftmengenregelung
- Aussenliegende Tragmechanik und zugängliche Einstellpunkte
- Glatte Edelstahlrohre ohne innenliegende Tragmechanik
- Optionale lebensmittelgeeignete PUR- oder elektrisch leitfähige Schlauchsegmente
- Edelstahl-Montagezubehör und optionale Haubenbeleuchtung
Die aussenliegende Trag- und Gelenkmechanik bildet keine zusätzlichen Hindernisse im Rohrinneren. Die Einstellpunkte bleiben zugänglich, ohne in den abgesaugten Luftstrom eingreifen zu müssen. Glatte Rohrabschnitte erleichtern die Reinigung der zugänglichen Luftwege.
Bei fachgerechter Montage und korrekt eingestellten Gelenken bleibt die Haube in der gewählten Arbeitsposition. Der umlaufende Griff erleichtert das Nachführen bei wechselnden Bearbeitungspunkten. Über die Drosselklappe lässt sich die Luftmenge direkt am Arm regulieren.
Einsatzbereiche
Typische Einsatzbereiche sind grössere Werkbänke, Fertigungsinseln, Laborarbeitsplätze und Produktionsplätze mit erhöhtem Reinigungsbedarf. Die Reichweite von 2,5 m unterstützt das Nachführen der Haube an unterschiedlichen Positionen innerhalb einer Arbeitszone.
Auch Anwendungen in Lebensmittel- und Pharmabetrieben kommen infrage, sofern Schlauchmaterial, Reinigungsverfahren und übrige Bauteile die jeweiligen Anforderungen erfüllen. Die Edelstahl-Ausführung allein bestätigt keine Lebensmittelkontakt-Eignung des gesamten Arms.
Bei feuchten oder chemisch belasteten Prozessen sind die Beständigkeit von Edelstahl 304, Schlauchmaterial und Dichtungen gemeinsam zu beurteilen. Die Eignung hängt unter anderem vom Medium, seiner Konzentration, der Temperatur und den eingesetzten Reinigungsmitteln ab.
Der Arm wird an eine geeignete Absauganlage angeschlossen. Ventilator, Abscheidung und Filterung müssen zum Prozess passen. Besondere Anforderungen an Reinräume, elektrische Ableitung oder explosionsgefährdete Bereiche sind anhand der vollständigen Ausführung zu prüfen.

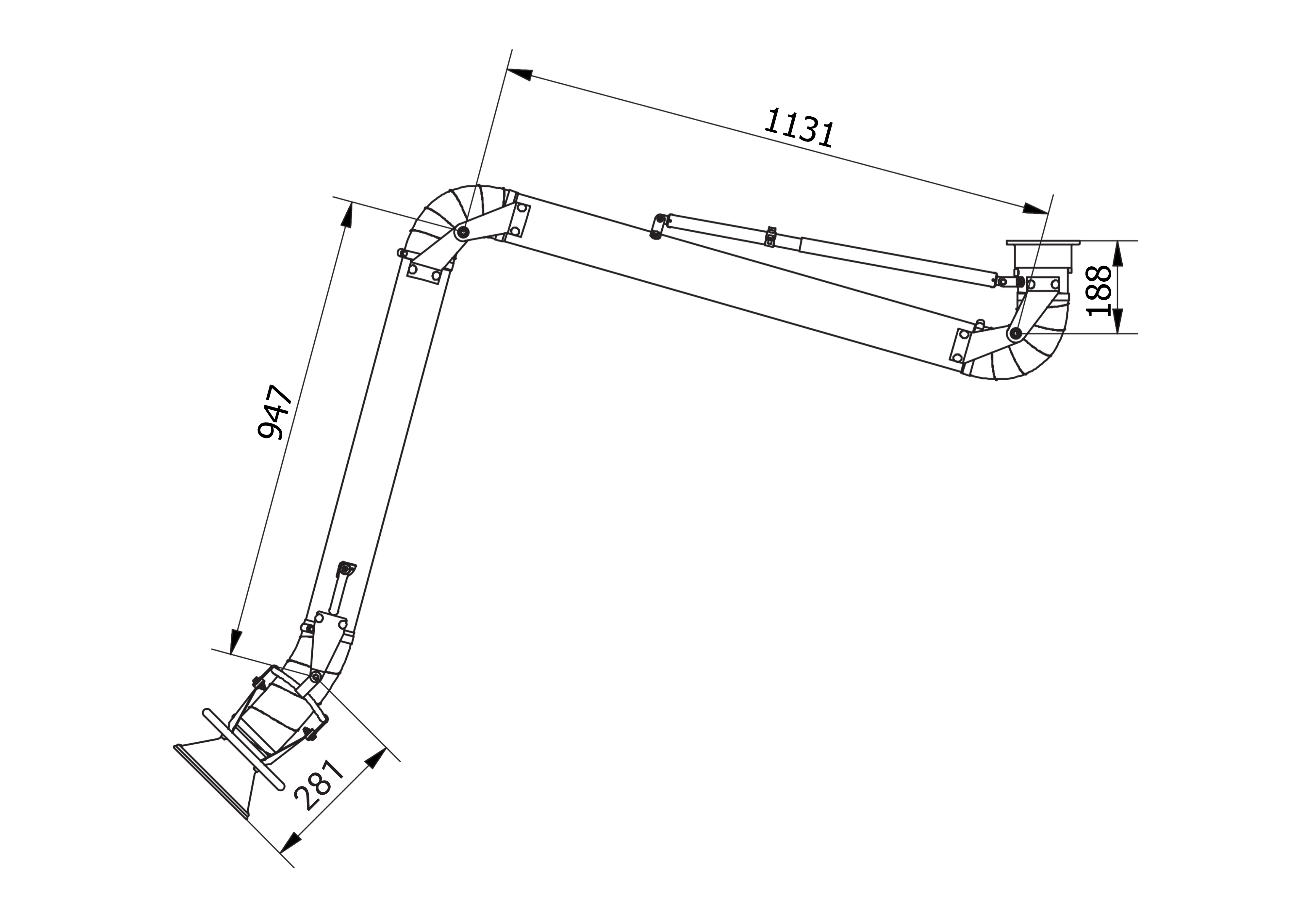

Technische Daten
| Merkmal | Ausführung |
|---|---|
| Bauform | Selbsttragender Absaugarm, hängende Montage |
| Rohr-Ø | 100 mm |
| Reichweite | 2,5 m |
| Saughaube | Ø 200 mm, Edelstahl, mit Luftleitblech und umlaufendem Griff |
| Drosselklappe | Edelstahl, serienmässig integriert |
| Empfohlener Luftvolumenstrom | 350–550 m³/h |
| Rohrsegmente | Glatte Edelstahlrohre |
| Edelstahlqualität | 304 |
| Innenbauteile | Edelstahl, einschliesslich Schrauben, Muttern und Drosselklappe im Luftweg |
| Gelenkanordnung | Aussenliegend, von aussen einstellbar |
| Haubengelenk | Aluminium |
| Mittel- und Drehgelenke | Stahl |
| Montagedrehgelenk | Aluminium und Edelstahl |
| Standard-Schlauchsegmente | Schwarzes PVC |
| Temperaturbeständigkeit der Standardschläuche | Bis 80 °C |
| Optionale Schlauchsegmente | Lebensmittelgeeignetes PUR mit Hygiene-Nachweis oder elektrisch leitfähige Ausführung |
| Montagezubehör | Edelstahl-Wandhalterung und Edelstahl-Anschlussflansch Ø 100 mm, optional |
| Weitere Optionen | Haubenbeleuchtung und elektrische Verbindung metallischer Bauteile über Erdungsleitungen |
Der benötigte Volumenstrom richtet sich nach dem Erfassungsprozess. Leitungslänge, Formteile, Arm und Filter verursachen Druckverluste, die bei der Auswahl der Absauganlage zusätzlich zu berücksichtigen sind. Massgebend ist die am Arm verfügbare Luftmenge unter Betriebsbedingungen.
Auswahl und Montage
Montieren Sie den Arm hängend an einer tragfähigen Konsole oder einer dafür geeigneten Unterkonstruktion. Befestigung und Verankerung müssen die Lasten und Hebelkräfte beim Positionieren aufnehmen können. Bei 2,5 m Reichweite ist die Belastung über den gesamten Bewegungsbereich zu berücksichtigen.
Planen Sie Einbauhöhe, Schwenkbereich und Parkstellung passend zum Arbeitsplatz. Prüfen Sie, ob alle vorgesehenen Erfassungspunkte ohne Kollisionen mit Maschinen, Regalen oder anderen Bauteilen erreichbar sind.
Für die Anbindung sind eine Edelstahl-Wandhalterung und ein Edelstahl-Anschlussflansch Ø 100 mm als Zubehör vorgesehen. Anschlussmasse, Flanschbild und Verbindungsmittel müssen zur konkreten Einbausituation passen.
Der Anschluss kann über geeignete Rohrverbindungen an ein passendes Rohrnetz erfolgen. Bei der Einbindung in ein verzinktes Rohrsystem ist zu prüfen, ob dessen Material die Anforderungen an Korrosionsbeständigkeit und Reinigung ebenfalls erfüllt. Für sensible oder chemisch belastete Prozesse muss die gesamte Luftführung passend ausgeführt sein.
Planen Sie kurze, strömungsgünstige Leitungswege und vermeiden Sie geknickte Schlauchsegmente. Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Die geeignete Distanz hängt von Prozess, Ausbreitungsrichtung und Querströmungen ab.
Die Reichweite von 2,5 m beschreibt den Arbeitsbereich des Arms und nicht die wirksame Erfassungsdistanz der Haube. Bei mehreren Absaugstellen sind die gleichzeitig benötigten Luftmengen und der Abgleich der einzelnen Stränge zu berücksichtigen.
Reinigung und Hinweise
Kontrollieren Sie regelmässig Gelenke, Schraubverbindungen, Befestigung und Schlauchzustand. Reinigen Sie Haube, Luftleitblech und zugängliche Luftwege entsprechend der anfallenden Verschmutzung. Reinigungsmittel und Verfahren müssen mit Edelstahl, Aluminium, Stahl, Schlauchmaterial und gegebenenfalls elektrischer Ausstattung verträglich sein.
Die Reinigungs- und Kontrollintervalle richten sich nach Prozess und Belastung. Aussenliegende Gelenke befinden sich ausserhalb des inneren Luftstroms, können aber durch die Umgebung verschmutzen. Die gesamte Mechanik besteht nicht ausschliesslich aus Edelstahl.
Die Eignung für Nassreinigung ist anhand der vollständigen Ausführung zu beurteilen. Zu berücksichtigen sind Reinigungsmittel, Temperatur, Einwirkzeit, Wasserbelastung und anschliessende Trocknung. Edelstahlbauteile allein bestätigen keine Eignung für Hochdruck- oder intensive Spritzwasserreinigung.
In der Standardausführung begrenzen die PVC-Schlauchsegmente die Temperaturbeständigkeit auf bis zu 80 °C. Eine höhere Einsatztemperatur erfordert die Prüfung der vollständigen Materialkombination. Die Edelstahlrohre allein rechtfertigen keine höhere Temperaturfreigabe.
Lebensmittelgeeignete PUR-Schlauchsegmente sind eine gesonderte Option. Deren Nachweise beziehen sich auf die jeweilige Schlauchausführung und ersetzen keine Prüfung der gesamten Installation für den vorgesehenen Prozess.
Elektrisch leitfähige Schlauchsegmente und Erdungsleitungen sind ebenfalls gesonderte Ausstattungen. Daraus allein darf keine Eignung des vollständigen Absaugsystems für explosionsgefährdete Bereiche abgeleitet werden.
Kompatibilität und Zubehör
- Edelstahl-Wandhalterung passend zur 100-mm-Ausführung
- Edelstahl-Anschlussflansch Ø 100 mm zur Einbindung in das Rohrnetz
- Optionale lebensmittelgeeignete PUR-Schlauchsegmente mit Hygiene-Nachweis
- Optionale elektrisch leitfähige Schlauchsegmente
- Optionale Haubenbeleuchtung
- Erdungsoption zur elektrischen Verbindung von Haube, Rohren und Montagedrehgelenk
- Geeignete Rohrverbinder und Übergänge für die vorhandene Anschlussgeometrie
- Absperrschieber in einer zum Medium und zur Installation passenden Materialausführung
- Passendes Montagematerial für Untergrund und Befestigungsstruktur
Halterung, Anschlussflansch und Verbindungsmittel sind auf die Montagegeometrie abzustimmen. Bei Anforderungen an Reinigung oder Medienbeständigkeit muss auch das Zubehör die erforderlichen Materialeigenschaften besitzen.
Für Ersatzteile und Schlauchsegmente sind die hängende Bauform, Rohr-Ø 100 mm, 2,5 m Reichweite und die vorhandene Schlauchausführung anzugeben. PVC-, PUR- und leitfähige Schlauchsegmente dürfen hinsichtlich ihrer Eigenschaften nicht gleichgesetzt werden.
Die optionale Haubenbeleuchtung ist hinsichtlich Versorgung und Reinigungsbedingungen auf den Arbeitsplatz abzustimmen. Abweichende Hauben oder weitere Anbauteile erfordern die Prüfung von Anschlussgeometrie, Gewicht, Gelenkeinstellung und Luftbedarf.
Beratung
Wir unterstützen Sie bei Einbauhöhe, Parkstellung, Luftmengenauslegung und strömungsgünstiger Leitungsführung. Nennen Sie uns die erfassten Stoffe, Konzentration, Einsatztemperatur, Reinigungsmittel und die vorgesehene Befestigungsstruktur.
Für Anwendungen in Lebensmittel-, Pharma- oder Laborbereichen stimmen wir Schlauchausführung, Anschlusskomponenten und Reinigungsanforderungen auf den konkreten Prozess ab. Auch Beleuchtung und elektrische Ableitung berücksichtigen wir bei der Auswahl.
FAQ – Häufige Fragen
Wie lässt sich die 2,5-m-Ausführung positionieren?
Der Arm wird über den umlaufenden Griff an der Haube ausgerichtet. Bedienkraft und Positionsstabilität hängen von der korrekten Gelenkeinstellung und dem Zustand der Mechanik ab. Eine tragfähige Befestigung und ausreichend freier Bewegungsraum sind Voraussetzung.
Welche Wartung ist sinnvoll?
Prüfen Sie regelmässig Gelenke, Schraubverbindungen, Befestigung und Schlauchzustand. Reinigen Sie Haube, Luftleitblech und zugängliche Luftwege entsprechend der Verschmutzung. Die Intervalle richten sich nach Prozess und Nutzung; beschädigte Schlauchsegmente sind auszutauschen.
Gibt es eine Haubenbeleuchtung?
Ja, eine Haubenbeleuchtung ist als Option aufgeführt. Elektrische Versorgung und Eignung für die vorgesehenen Reinigungsbedingungen müssen zur gewählten Ausstattung passen.
Welcher Luftvolumenstrom ist vorgesehen und ist eine Drosselklappe enthalten?
Für diese Ausführung sind 350–550 m³/h vorgesehen. Eine Edelstahl-Drosselklappe ist serienmässig integriert. Die Absauganlage muss den benötigten Volumenstrom bei den Druckverlusten von Arm, Leitungen und Filter bereitstellen.
Welcher Schlauch gehört zur Standardausführung?
Standardmässig sind schwarze PVC-Schlauchsegmente bis 80 °C vorgesehen. Lebensmittelgeeignete PUR-Schlauchsegmente mit Hygiene-Nachweis und elektrisch leitfähige Schlauchsegmente sind gesonderte Optionen. Höhere Temperaturen erfordern die Prüfung der gesamten Materialkombination.
Besteht der gesamte Arm aus Edelstahl und eignet er sich für Nassreinigung?
Die Luftführung umfasst Edelstahlrohre, eine Edelstahlhaube und eine Edelstahl-Drosselklappe. Die Aussenmechanik enthält zusätzlich Aluminium- und Stahlbauteile. Die Eignung für Nassreinigung hängt deshalb auch von Schlauchmaterial, Reinigungsmitteln und elektrischen Optionen ab.
