Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 125 mm, Reichweite 3,0 m"

Der hängende Edelstahl-Absaugarm mit 3 m Reichweite und Rohr-Ø 125 mm erfasst Emissionen direkt an der Entstehungsstelle. Er eignet sich für grosse Werkflächen, Fertigungsstationen sowie Prüf- und Laborarbeitsplätze mit häufig wechselnden Erfassungspunkten.

Glatte Edelstahlrohre, eine Edelstahl-Saughaube Ø 250 mm und eine integrierte Edelstahl-Drosselklappe bilden die wesentlichen Komponenten der Luftführung. Die Trag- und Gelenkmechanik liegt ausserhalb des abgesaugten Luftstroms. Die Haube besitzt ein Luftleitblech und einen umlaufenden Griff zur Positionierung.

Der empfohlene Luftvolumenstrom beträgt 550–900 m³/h. Standardmässig sind schwarze PVC-Schlauchsegmente mit einer Temperaturbeständigkeit bis 80 °C vorgesehen. Alternative Schlauchmaterialien und weitere Ausstattungsoptionen ermöglichen die Abstimmung auf besondere Prozessanforderungen.

3 m Reichweite

Selbsttragende, hängende Ausführung für grosse Arbeitsfelder und wechselnde Erfassungspunkte.

Edelstahl 304

Edelstahlrohre, Edelstahlhaube und integrierte Edelstahl-Drosselklappe.

550–900 m³/h

Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.

Vorteile

  • Korrosionsbeständige Luftführungsbauteile aus Edelstahl 304
  • 3 m Reichweite bei Rohr-Ø 125 mm
  • Edelstahlhaube Ø 250 mm mit Luftleitblech und umlaufendem Griff
  • Serienmässig integrierte Edelstahl-Drosselklappe zur Luftmengenregelung
  • Aussenliegende Tragmechanik und zugängliche Einstellpunkte
  • Glatte Edelstahlrohre ohne innenliegende Tragmechanik
  • Separate flexible Schlauchsegmente für die beweglichen Rohrabschnitte
  • Passendes Edelstahl-Montagezubehör

Die aussenliegende Trag- und Gelenkmechanik bildet keine zusätzlichen Hindernisse im Rohrinneren. Die Einstellpunkte bleiben zugänglich, ohne in den abgesaugten Luftstrom eingreifen zu müssen. Glatte Rohrabschnitte erleichtern die Reinigung der zugänglichen Luftwege.

Bei fachgerechter Montage und korrekt eingestellten Gelenken bleibt die Haube in der gewählten Arbeitsposition. Der umlaufende Griff erleichtert das Nachführen bei wechselnden Bearbeitungspunkten. Über die Drosselklappe lässt sich die Luftmenge direkt am Arm regulieren.

Einsatzbereiche

Typische Einsatzbereiche sind grosse Werkbänke, Fertigungsstationen, Prüfplätze und Laborarbeitsplätze mit erhöhtem Reinigungsbedarf. Die Reichweite von 3 m unterstützt das Nachführen der Haube an unterschiedlichen Positionen innerhalb einer Arbeitszone.

Auch Anwendungen in Lebensmittel- und Pharmabetrieben kommen infrage, sofern Schlauchmaterial, Reinigungsverfahren und übrige Bauteile die jeweiligen Anforderungen erfüllen. Die Edelstahl-Ausführung allein bestätigt keine Lebensmittelkontakt-Eignung des gesamten Arms.

Bei feuchten oder chemisch belasteten Prozessen sind die Beständigkeit von Edelstahl 304, Schlauchmaterial und Dichtungen gemeinsam zu beurteilen. Die Eignung hängt unter anderem vom Medium, seiner Konzentration, der Temperatur und den eingesetzten Reinigungsmitteln ab.

Der Arm wird an eine geeignete Absauganlage angeschlossen. Ventilator, Abscheidung und Filterung müssen zum Prozess passen. Besondere Anforderungen an Reinräume, elektrische Ableitung oder explosionsgefährdete Bereiche sind anhand der vollständigen Ausführung zu prüfen.

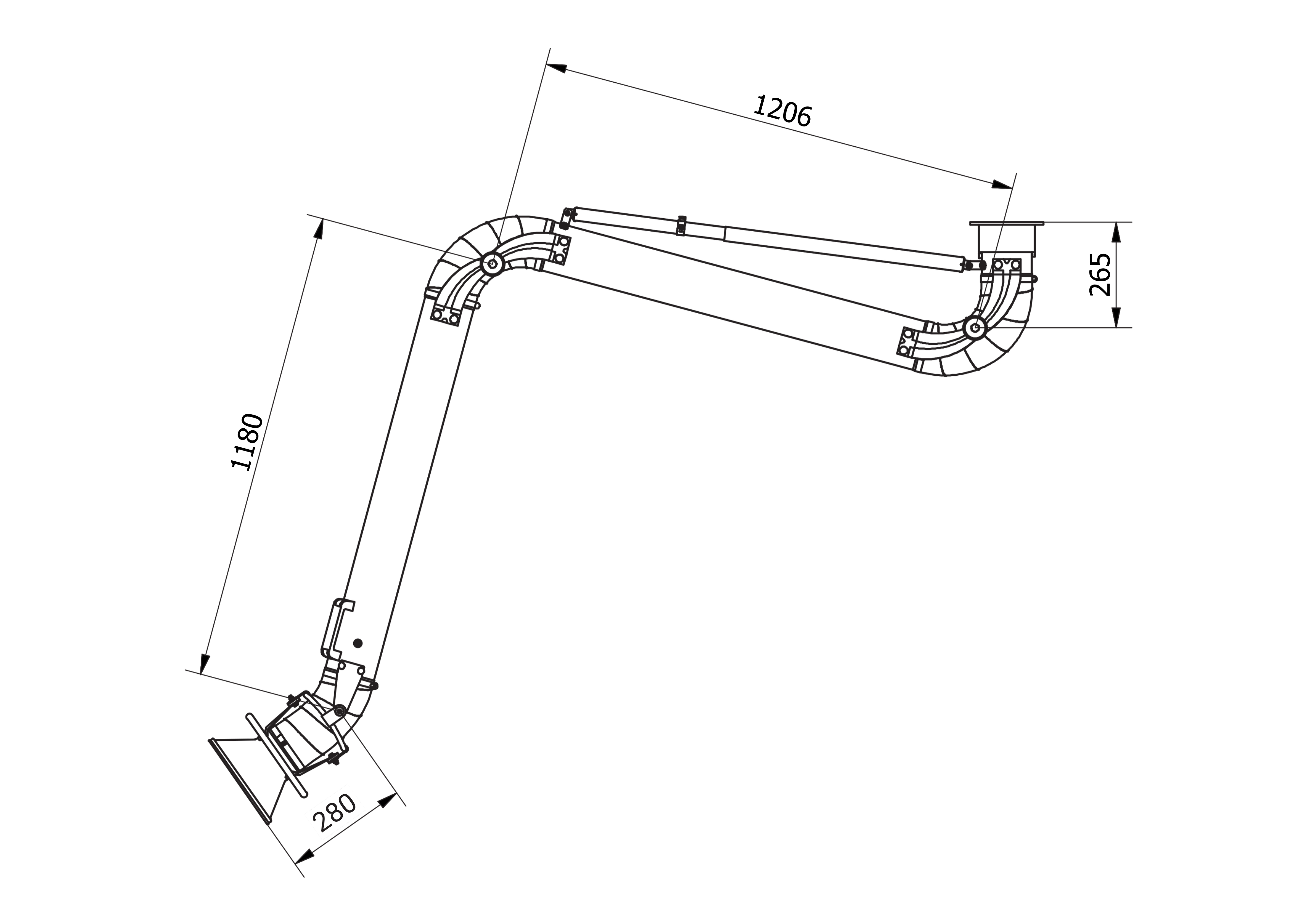

Technische Daten

Merkmal Ausführung
Bauform Selbsttragender Absaugarm, hängende Montage
Rohr-Ø 125 mm
Reichweite 3 m
Saughaube Ø 250 mm, Edelstahl, mit Luftleitblech und umlaufendem Griff
Drosselklappe Edelstahl, serienmässig integriert
Empfohlener Luftvolumenstrom 550–900 m³/h
Rohrsegmente Glatte Edelstahlrohre
Edelstahlqualität 304
Innenverbindungen Edelstahl 304
Gelenkanordnung Aussenliegend, von aussen einstellbar
Haubengelenk Aluminium mit Edelstahlverschraubungen zur Haube und zum Rohr
Montagedrehgelenk Edelstahlhülse in einem Aluminiumguss-Gehäuse
Standard-Schlauchsegmente Schwarzes PVC
Temperaturbeständigkeit der Standardschläuche Bis 80 °C
Montagezubehör Edelstahl-Wandhalterung und Edelstahl-Anschlussstutzen für Ø 125 mm, optional
Optionale Schlauchausführungen Lebensmittelgeeignetes PUR oder elektrisch leitfähige Schlauchsegmente, passend zur Anwendung
Erdungsoption Elektrische Verbindung der metallischen Bauteile über Erdungsleitungen

Der benötigte Volumenstrom richtet sich nach dem Erfassungsprozess. Leitungslänge, Formteile, Arm und Filter verursachen Druckverluste, die bei der Auswahl der Absauganlage zusätzlich zu berücksichtigen sind. Massgebend ist die am Arm verfügbare Luftmenge unter Betriebsbedingungen.

Auswahl und Montage

Montieren Sie den Arm hängend an einer tragfähigen Konsole oder einer dafür geeigneten Unterkonstruktion. Befestigung und Verankerung müssen die Lasten und Hebelkräfte beim Positionieren aufnehmen können. Bei 3 m Reichweite ist die Belastung über den gesamten Bewegungsbereich zu berücksichtigen.

Planen Sie Einbauhöhe, Schwenkbereich und Parkstellung passend zum Arbeitsplatz. Prüfen Sie, ob alle vorgesehenen Erfassungspunkte ohne Kollisionen mit Maschinen, Regalen oder anderen Bauteilen erreichbar sind. Auch für das Zurückführen in die Parkstellung muss ausreichend Bewegungsraum vorhanden sein.

Für die Anbindung sind eine passende Edelstahl-Wandhalterung und ein Edelstahl-Anschlussstutzen für die 125-mm-Ausführung vorgesehen. Anschlussmasse, Flanschbild und Verbindungsmittel müssen zur konkreten Einbausituation passen.

Der Anschluss kann über geeignete Rohrverbindungen an ein passendes Rohrnetz erfolgen. Bei der Einbindung in ein verzinktes Rohrsystem ist zu prüfen, ob dessen Material die Anforderungen an Korrosionsbeständigkeit und Reinigung ebenfalls erfüllt. Für sensible oder chemisch belastete Prozesse muss die gesamte Luftführung passend ausgeführt sein.

Planen Sie kurze Leitungswege mit strömungsgünstigen Bögen und vermeiden Sie geknickte Schlauchsegmente. Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Die geeignete Distanz hängt von Prozess, Ausbreitungsrichtung und Querströmungen ab.

Die Reichweite von 3 m beschreibt den Arbeitsbereich des Arms und nicht die wirksame Erfassungsdistanz der Haube. Bei mehreren Absaugstellen sind die gleichzeitig benötigten Luftmengen und der Abgleich der einzelnen Stränge zu berücksichtigen. Die integrierte Drosselklappe ermöglicht die lokale Luftmengenregelung.

Reinigung und Hinweise

Kontrollieren Sie regelmässig Gelenke, Schraubverbindungen, Befestigung und Schlauchzustand. Reinigen Sie Haube, Luftleitblech und zugängliche Luftwege entsprechend der anfallenden Verschmutzung. Reinigungsmittel und Verfahren müssen mit Edelstahl, den äusseren Metallbauteilen und dem Schlauchmaterial verträglich sein.

Die Reinigungs- und Kontrollintervalle richten sich nach Prozess und Belastung. Aussenliegende Gelenke befinden sich ausserhalb des inneren Luftstroms, können aber durch die Umgebung verschmutzen. Die Aussenmechanik besteht nicht ausschliesslich aus Edelstahl.

Die Eignung für Nassreinigung ist anhand der vollständigen Ausführung zu beurteilen. Zu berücksichtigen sind Reinigungsmittel, Temperatur, Einwirkzeit, Wasserbelastung und anschliessende Trocknung. Edelstahlbauteile allein bestätigen keine Eignung für Hochdruck- oder intensive Spritzwasserreinigung.

In der Standardausführung begrenzen die PVC-Schlauchsegmente die Temperaturbeständigkeit auf bis zu 80 °C. Eine höhere Einsatztemperatur erfordert die Prüfung der vollständigen Materialkombination. Die Edelstahlrohre allein rechtfertigen keine höhere Temperaturfreigabe.

Lebensmittelgeeignete oder elektrisch leitfähige Schlauchmaterialien sind gesondert auszuwählen. Die jeweiligen Nachweise müssen zur konkreten Ausführung und Anwendung passen. Erdungsleitungen allein bestätigen keine Eignung des vollständigen Absaugsystems für explosionsgefährdete Bereiche.

Kompatibilität und Zubehör

  • Edelstahl-Wandhalterung passend zur 125-mm-Ausführung
  • Edelstahl-Anschlussstutzen zur Einbindung in das Rohrnetz
  • Optionale lebensmittelgeeignete PUR-Schlauchsegmente
  • Optionale elektrisch leitfähige Schlauchsegmente
  • Erdungsoption zur elektrischen Verbindung von Haube, Rohren und Montagedrehgelenk
  • Geeignete Rohrverbinder und Übergänge für die vorhandene Anschlussgeometrie
  • Absperrschieber in einer zum Medium und zur Installation passenden Materialausführung
  • Passendes Montagematerial für Untergrund und Befestigungsstruktur
  • Ersatz-Schlauchsegmente passend zur hängenden Ausführung und Reichweite

Halterung, Anschlussstutzen und Verbindungsmittel sind auf die Montagegeometrie abzustimmen. Bei Anforderungen an Reinigung oder Medienbeständigkeit muss auch das Zubehör die erforderlichen Materialeigenschaften besitzen.

Für Ersatzteile und Schlauchsegmente sind die hängende Bauform, Rohr-Ø 125 mm, 3 m Reichweite und die vorhandene Schlauchausführung anzugeben. Unterschiedliche Schlauchmaterialien dürfen hinsichtlich ihrer Eigenschaften nicht gleichgesetzt werden.

Abweichende Hauben oder weitere Anbauteile sind auf die konkrete Ausführung abzustimmen. Dabei sind Anschlussgeometrie, Gewicht, Gelenkeinstellung und Luftbedarf zu berücksichtigen.

Beratung

Wir unterstützen Sie bei Luftmengenauslegung, Einbauhöhe, Parkstellung und strömungsgünstiger Leitungsführung. Nennen Sie uns die erfassten Stoffe, Konzentration, Einsatztemperatur, Reinigungsmittel und die vorgesehene Befestigungsstruktur.

Bei 3 m Reichweite berücksichtigen wir besonders den verfügbaren Bewegungsraum und die Lastabtragung an der Unterkonstruktion. Schlauchausführung, Anschlusskomponenten und Reinigungsanforderungen stimmen wir auf den konkreten Prozess ab.

FAQ – Häufige Fragen

Wie wird die Position bei 3 m Reichweite gehalten?

Der Arm ist selbsttragend. Eine stabile Arbeitsposition setzt eine tragfähige Befestigung und korrekt eingestellte Gelenke voraus. Bedienkraft und Positionsstabilität hängen von der Einstellung und dem Zustand der Mechanik ab.

Welche Pflege ist notwendig?

Prüfen Sie regelmässig Gelenke, Schraubverbindungen, Befestigung und Schlauchzustand. Reinigen Sie Haube, Luftleitblech und zugängliche Luftwege entsprechend der Verschmutzung. Reinigungsmittel müssen zur gesamten Materialkombination passen.

Ist eine Drosselklappe bereits integriert?

Ja, eine Edelstahl-Drosselklappe ist serienmässig integriert. Sie ermöglicht die Luftmengenregelung direkt am Arm. Für die separate Absperrung einzelner Leitungsstränge kann ein zusätzliches Absperrorgan erforderlich sein.

Welcher Luftvolumenstrom ist vorgesehen?

Für diese Ausführung sind 550–900 m³/h vorgesehen. Der Luftbedarf richtet sich nach dem Prozess und der Erfassungssituation. Die Absauganlage muss diesen Volumenstrom bei den Druckverlusten von Arm, Leitungen und Filter bereitstellen.

Welche Temperaturgrenze gilt für die Standardausführung?

Standardmässig sind PVC-Schlauchsegmente bis 80 °C vorgesehen. Für höhere Temperaturen müssen Schlauchmaterial und übrige Bauteile gemeinsam geprüft werden. Eine Edelstahl-Luftführung allein bestätigt keine höhere Temperaturbeständigkeit des gesamten Arms.

Ist Edelstahl 304 gegen jede Reinigungschemie beständig?

Nein. Die Beständigkeit hängt vom Reinigungsmittel, seiner Konzentration, Temperatur und Einwirkzeit ab. Zusätzlich sind Schlauchmaterial, Dichtungen und die äusseren Gelenkbauteile zu berücksichtigen.
