Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 160 mm, Reichweite 3,0 m"

Der hängende Edelstahl-Absaugarm mit 3 m Reichweite und Rohr-Ø 160 mm erfasst Emissionen direkt an der Entstehungsstelle. Er eignet sich für grössere Werkbänke, Fertigungsstationen und Laborarbeitsplätze mit wechselnden Erfassungspunkten, an denen korrosionsbeständige Luftführungsbauteile benötigt werden.

Glatte Edelstahlrohre, eine Edelstahl-Saughaube Ø 315 mm und eine integrierte Edelstahl-Drosselklappe bilden die wesentlichen Komponenten der Luftführung. Die Trag- und Gelenkmechanik liegt ausserhalb des abgesaugten Luftstroms. Die Haube besitzt ein Luftleitblech und einen umlaufenden Griff zur Positionierung.

Der empfohlene Luftvolumenstrom beträgt 900–1400 m³/h. Standardmässig sind schwarze PVC-Schlauchsegmente mit einer Temperaturbeständigkeit bis 80 °C vorgesehen. Lebensmittelgeeignete PUR-Schlauchsegmente und elektrisch leitfähige Schlauchsegmente sind als gesonderte Optionen erhältlich.

3 m Reichweite

Selbsttragende, hängende Ausführung für grössere Arbeitsfelder und wechselnde Erfassungspunkte.

Edelstahl 304

Edelstahlrohre, Edelstahlhaube und integrierte Edelstahl-Drosselklappe.

900–1400 m³/h

Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.

Vorteile

  • Korrosionsbeständige Luftführungsbauteile aus Edelstahl 304
  • 3 m Reichweite bei Rohr-Ø 160 mm
  • Edelstahlhaube Ø 315 mm mit Luftleitblech und umlaufendem Griff
  • Serienmässig integrierte Edelstahl-Drosselklappe zur Luftmengenregelung
  • Aussenliegende Tragmechanik und zugängliche Einstellpunkte
  • Glatte Edelstahlrohre ohne innenliegende Tragmechanik
  • Optionale lebensmittelgeeignete PUR- oder elektrisch leitfähige Schlauchsegmente
  • Optionale grössere Haube Ø 500 mm und Haubenbeleuchtung
  • Passendes Edelstahl-Montagezubehör

Die aussenliegende Trag- und Gelenkmechanik bildet keine zusätzlichen Hindernisse im Rohrinneren. Die Einstellpunkte bleiben zugänglich, ohne in den abgesaugten Luftstrom eingreifen zu müssen. Glatte Rohrabschnitte erleichtern die Reinigung der zugänglichen Luftwege.

Bei fachgerechter Montage und korrekt eingestellten Gelenken bleibt die Haube in der gewählten Arbeitsposition. Der umlaufende Griff erleichtert das Nachführen bei wechselnden Bearbeitungspunkten. Über die Drosselklappe lässt sich die Luftmenge direkt am Arm regulieren.

Einsatzbereiche

Typische Einsatzbereiche sind grössere Werkbänke, Fertigungsstationen und Laborarbeitsplätze mit erhöhtem Reinigungsbedarf. Die Reichweite von 3 m unterstützt das Nachführen der Haube an unterschiedlichen Positionen innerhalb einer Arbeitszone.

Auch Anwendungen in Lebensmittel- und Pharmabetrieben kommen infrage, sofern Schlauchmaterial, Reinigungsverfahren und übrige Bauteile die jeweiligen Anforderungen erfüllen. Die Edelstahl-Ausführung allein bestätigt keine Lebensmittelkontakt-Eignung des gesamten Arms.

Bei feuchten oder chemisch belasteten Prozessen sind die Beständigkeit von Edelstahl 304, Schlauchmaterial und Dichtungen gemeinsam zu beurteilen. Die Eignung hängt unter anderem vom Medium, seiner Konzentration, der Temperatur und den eingesetzten Reinigungsmitteln ab.

Der Arm wird an eine geeignete Absauganlage angeschlossen. Ventilator, Abscheidung und Filterung müssen zum Prozess passen. Besondere Anforderungen an Reinräume, elektrische Ableitung oder explosionsgefährdete Bereiche sind anhand der vollständigen Ausführung zu prüfen.

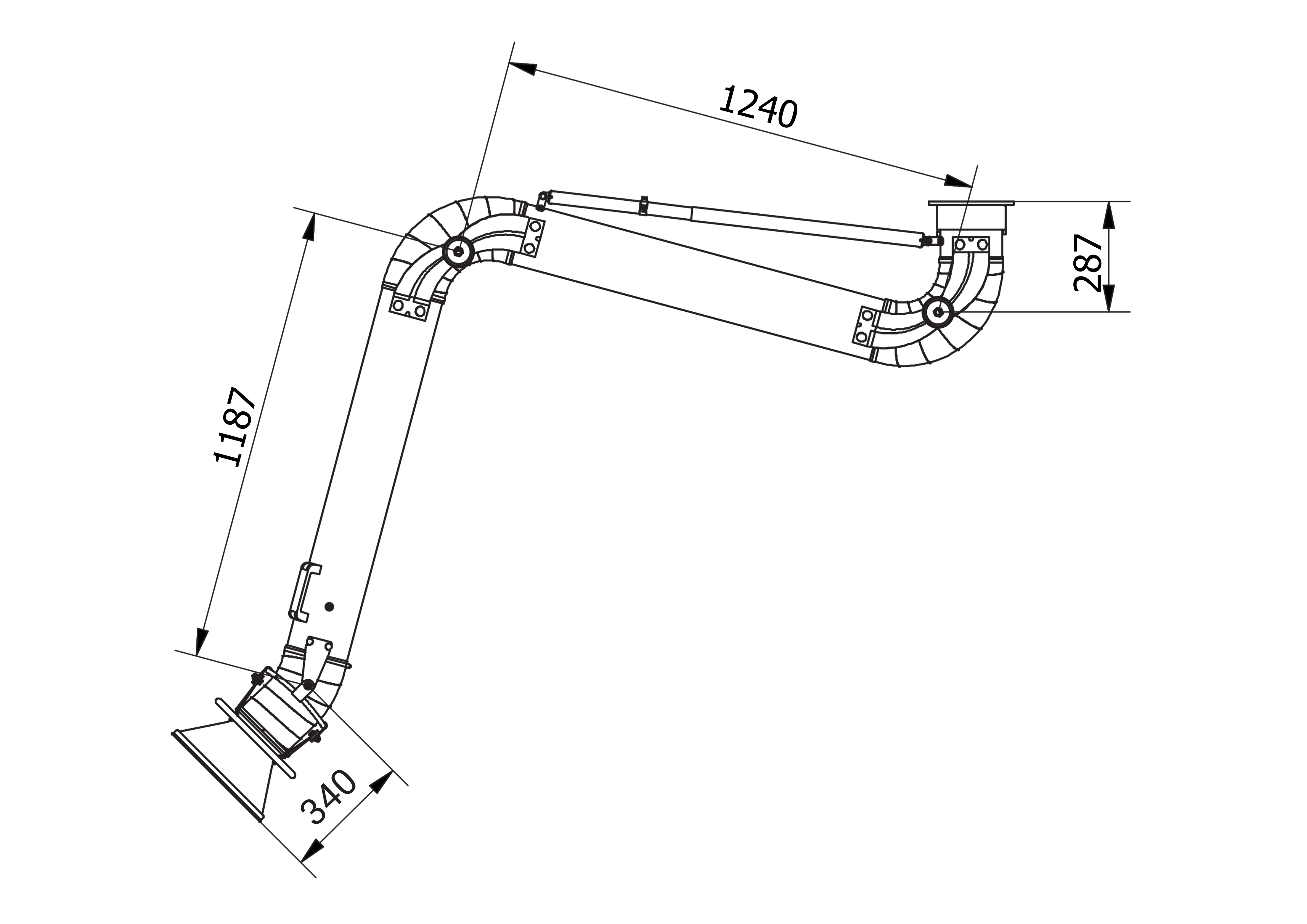

Technische Daten

Merkmal Ausführung
Bauform Selbsttragender Absaugarm, hängende Montage
Rohr-Ø 160 mm
Reichweite 3 m
Saughaube Ø 315 mm, Edelstahl, mit Luftleitblech und umlaufendem Griff
Drosselklappe Edelstahl, serienmässig integriert
Empfohlener Luftvolumenstrom 900–1400 m³/h
Rohrsegmente Glatte Edelstahlrohre
Edelstahlqualität 304
Innenverbindungen Edelstahl 304
Gelenkanordnung Aussenliegend, von aussen einstellbar
Haubengelenk Aluminium
Montagedrehgelenk Aluminium und Edelstahl
Standard-Schlauchsegmente Schwarzes PVC
Temperaturbeständigkeit der Standardschläuche Bis 80 °C
Optionale Schlauchsegmente Lebensmittelgeeignetes PUR mit Hygiene-Nachweis oder elektrisch leitfähige Ausführung
Montagezubehör Edelstahl-Wandhalterung in Standard- oder verlängerter Ausführung, optional
Anschlussoptionen Edelstahl-Anschlussflansche Ø 150 mm oder Ø 160 mm
Alternative Saughaube Ø 500 mm, optional
Weitere Optionen Haubenbeleuchtung und elektrische Verbindung metallischer Bauteile über Erdungsleitungen

Der benötigte Volumenstrom richtet sich nach dem Erfassungsprozess. Leitungslänge, Formteile, Arm und Filter verursachen Druckverluste, die bei der Auswahl der Absauganlage zusätzlich zu berücksichtigen sind. Massgebend ist die am Arm verfügbare Luftmenge unter Betriebsbedingungen.

Auswahl und Montage

Montieren Sie den Arm hängend an einer tragfähigen Konsole oder einer dafür geeigneten Unterkonstruktion. Befestigung und Verankerung müssen die Lasten und Hebelkräfte beim Positionieren aufnehmen können. Bei 3 m Reichweite ist die Belastung über den gesamten Bewegungsbereich zu berücksichtigen.

Planen Sie Einbauhöhe, Schwenkbereich und Parkstellung passend zum Arbeitsplatz. Prüfen Sie, ob alle vorgesehenen Erfassungspunkte ohne Kollisionen mit Maschinen, Regalen oder anderen Bauteilen erreichbar sind. Auch für das Zurückführen in die Parkstellung muss ausreichend Bewegungsraum vorhanden sein.

Für die Anbindung sind Edelstahl-Wandhalterungen in Standard- oder verlängerter Ausführung sowie Edelstahl-Anschlussflansche Ø 150 mm oder Ø 160 mm vorgesehen. Wählen Sie die Halterung passend zum erforderlichen Wandabstand. Anschlussmasse, Flanschbild und Verbindungsmittel müssen zur konkreten Einbausituation passen.

Der Anschluss kann über geeignete Rohrverbindungen an ein passendes Rohrnetz erfolgen. Bei der Einbindung in ein verzinktes Rohrsystem ist zu prüfen, ob dessen Material die Anforderungen an Korrosionsbeständigkeit und Reinigung ebenfalls erfüllt. Für sensible oder chemisch belastete Prozesse muss die gesamte Luftführung passend ausgeführt sein.

Planen Sie kurze Leitungswege mit strömungsgünstigen Bögen und vermeiden Sie geknickte Schlauchsegmente. Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Die geeignete Distanz hängt von Prozess, Ausbreitungsrichtung und Querströmungen ab.

Die Reichweite von 3 m beschreibt den Arbeitsbereich des Arms und nicht die wirksame Erfassungsdistanz der Haube. Bei mehreren Absaugstellen sind die gleichzeitig benötigten Luftmengen und der Abgleich der einzelnen Stränge zu berücksichtigen. Die integrierte Drosselklappe ermöglicht die lokale Luftmengenregelung.

Reinigung und Hinweise

Kontrollieren Sie regelmässig Gelenke, Schraubverbindungen, Befestigung und Schlauchzustand. Reinigen Sie Haube, Luftleitblech und zugängliche Luftwege entsprechend der anfallenden Verschmutzung. Reinigungsmittel und Verfahren müssen mit Edelstahl, den äusseren Metallbauteilen, dem Schlauchmaterial und gegebenenfalls elektrischer Ausstattung verträglich sein.

Die Reinigungs- und Kontrollintervalle richten sich nach Prozess und Belastung. Aussenliegende Gelenke befinden sich ausserhalb des inneren Luftstroms, können aber durch die Umgebung verschmutzen. Die Aussenmechanik besteht nicht ausschliesslich aus Edelstahl.

Die Eignung für Nassreinigung ist anhand der vollständigen Ausführung zu beurteilen. Zu berücksichtigen sind Reinigungsmittel, Temperatur, Einwirkzeit, Wasserbelastung und anschliessende Trocknung. Edelstahlbauteile allein bestätigen keine Eignung für Hochdruck- oder intensive Spritzwasserreinigung.

In der Standardausführung begrenzen die PVC-Schlauchsegmente die Temperaturbeständigkeit auf bis zu 80 °C. Eine höhere Einsatztemperatur erfordert die Prüfung der vollständigen Materialkombination. Die Edelstahlrohre allein rechtfertigen keine höhere Temperaturfreigabe.

Lebensmittelgeeignete PUR-Schlauchsegmente sind eine gesonderte Option. Deren Nachweise beziehen sich auf die jeweilige Schlauchausführung und ersetzen keine Prüfung der gesamten Installation für den vorgesehenen Prozess.

Elektrisch leitfähige Schlauchsegmente und Erdungsleitungen sind ebenfalls gesonderte Ausstattungen. Daraus allein darf keine Eignung des vollständigen Absaugsystems für explosionsgefährdete Bereiche abgeleitet werden.

Kompatibilität und Zubehör

  • Edelstahl-Wandhalterung in Standard- oder verlängerter Ausführung
  • Edelstahl-Anschlussflansch Ø 150 mm oder Ø 160 mm zur Einbindung in das Rohrnetz
  • Optionale grössere Saughaube Ø 500 mm
  • Optionale lebensmittelgeeignete PUR-Schlauchsegmente mit Hygiene-Nachweis
  • Optionale elektrisch leitfähige Schlauchsegmente
  • Optionale Haubenbeleuchtung
  • Erdungsoption zur elektrischen Verbindung von Haube, Rohren und Montagedrehgelenk
  • Geeignete Rohrverbinder und Übergänge für die vorhandene Anschlussgeometrie
  • Absperrschieber in einer zum Medium und zur Installation passenden Materialausführung
  • Passendes Montagematerial für Untergrund und Befestigungsstruktur

Halterung, Anschlussflansch und Verbindungsmittel sind auf die Montagegeometrie abzustimmen. Bei Anforderungen an Reinigung oder Medienbeständigkeit muss auch das Zubehör die erforderlichen Materialeigenschaften besitzen.

Bei einem Wechsel auf die grössere Haube sind Gewicht, Gelenkeinstellung und Luftbedarf zu prüfen. Eine grössere Haube führt bei unverändertem Volumenstrom nicht automatisch zu einer besseren Erfassung.

Für Ersatzteile und Schlauchsegmente sind die hängende Bauform, Rohr-Ø 160 mm, 3 m Reichweite und die vorhandene Schlauchausführung anzugeben. PVC-, PUR- und leitfähige Schlauchsegmente dürfen hinsichtlich ihrer Eigenschaften nicht gleichgesetzt werden.

Die optionale Haubenbeleuchtung ist hinsichtlich Versorgung und Reinigungsbedingungen auf den Arbeitsplatz abzustimmen.

Beratung

Wir unterstützen Sie bei Luftmengenauslegung, Einbauhöhe, Parkstellung und strömungsgünstiger Leitungsführung. Nennen Sie uns die erfassten Stoffe, Konzentration, Einsatztemperatur, Reinigungsmittel und die vorgesehene Befestigungsstruktur.

Bei 3 m Reichweite berücksichtigen wir besonders den verfügbaren Bewegungsraum und die Lastabtragung an der Unterkonstruktion. Schlauchausführung, Haubenwahl, Anschlusskomponenten und Beleuchtung stimmen wir auf den konkreten Prozess ab.

FAQ – Häufige Fragen

Bleibt die gewählte Position stabil?

Der Arm ist selbsttragend. Eine stabile Arbeitsposition setzt eine tragfähige Befestigung und korrekt eingestellte Gelenke voraus. Bedienkraft und Positionsstabilität hängen von der Einstellung und dem Zustand der Mechanik ab.

Welche Luftmenge ist sinnvoll?

Für diese Ausführung sind 900–1400 m³/h vorgesehen. Der Luftbedarf richtet sich nach dem Prozess und der Erfassungssituation. Die Absauganlage muss diesen Volumenstrom bei den Druckverlusten von Arm, Leitungen und Filter bereitstellen.

Kann die Haube gewechselt werden?

Als Alternative zur Standardhaube Ø 315 mm ist eine grössere Haube Ø 500 mm aufgeführt. Vor einem Wechsel sind Anschluss, Gewicht, Gelenkeinstellung und Luftbedarf zu prüfen. Eine Haubenbeleuchtung ist ebenfalls als Option vorgesehen.

Ist eine Luftmengenregelung integriert?

Ja, eine Edelstahl-Drosselklappe ist serienmässig integriert. Sie ermöglicht die Luftmengenregelung direkt am Arm. Für die separate Absperrung einzelner Leitungsstränge kann ein zusätzliches Absperrorgan erforderlich sein.

Welcher Schlauch gehört zur Standardausführung?

Standardmässig sind schwarze PVC-Schlauchsegmente bis 80 °C vorgesehen. Lebensmittelgeeignete PUR-Schlauchsegmente mit Hygiene-Nachweis und elektrisch leitfähige Schlauchsegmente sind gesonderte Optionen. Höhere Temperaturen erfordern die Prüfung der gesamten Materialkombination.

Ist intensive Nassreinigung möglich?

Die Eignung hängt von Reinigungsmittel, Konzentration, Temperatur, Einwirkzeit und Wasserbelastung ab. Edelstahl 304, Schlauchmaterial, Aussenmechanik und elektrische Ausstattung müssen gemeinsam beurteilt werden. Eine Hochdruck- oder intensive Spritzwasserreinigung ist nicht pauschal freigegeben.
