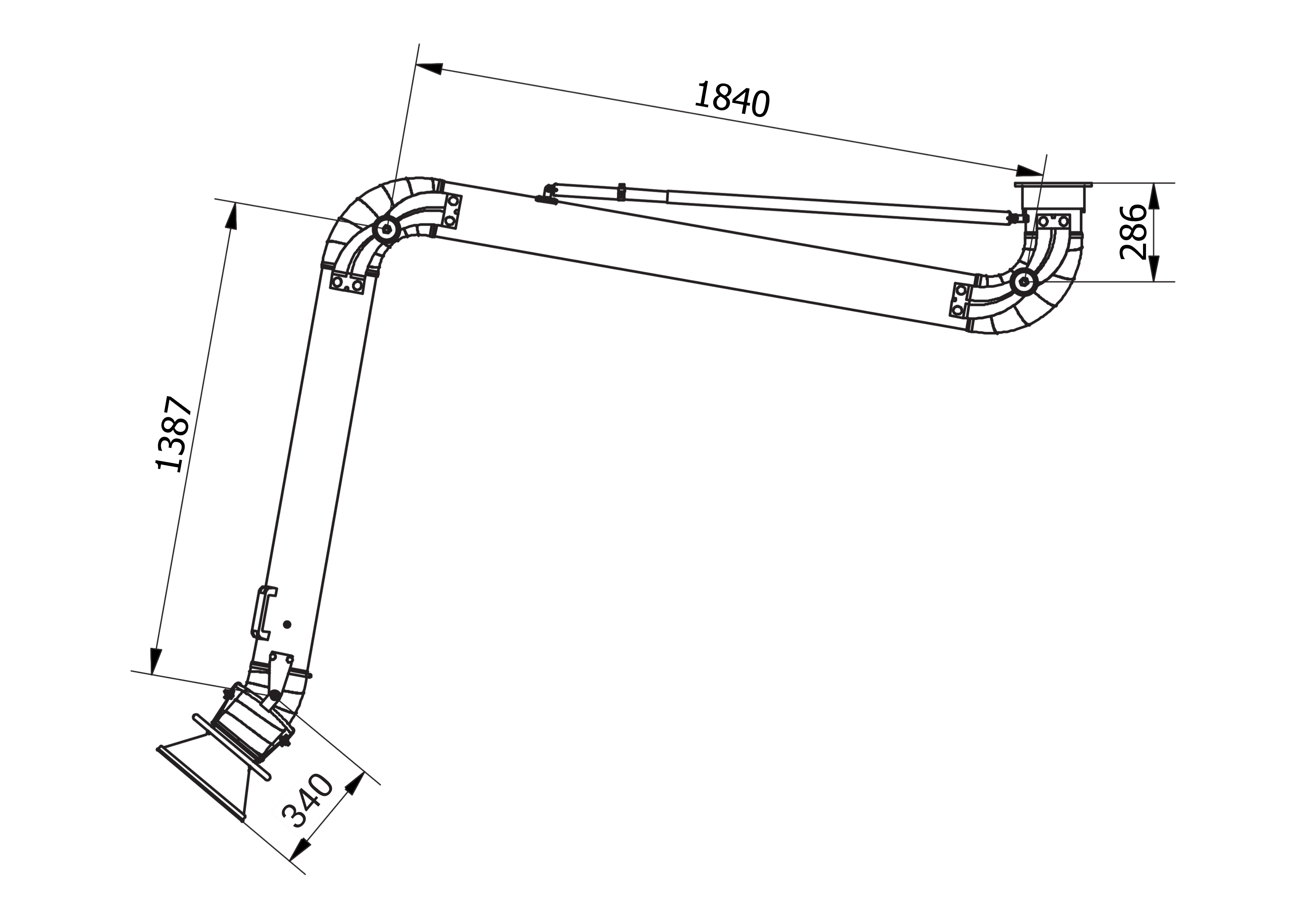

Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 160 mm, Reichweite 4,0 m"

Der hängende Absaugarm mit 4 m Reichweite und Rohr-Ø 160 mm ermöglicht die Erfassung von Emissionen an weit auseinanderliegenden Bearbeitungspunkten. Die Saughaube Ø 315 mm lässt sich innerhalb des Arbeitsbereichs zur jeweiligen Entstehungsstelle führen.

Glatte Edelstahlrohre, eine Edelstahlhaube und Edelstahl-Innenverbindungen bilden den luftführenden Aufbau. Die aussenliegenden Einstellpunkte erleichtern das Nachstellen der selbsttragenden Mechanik. Über die serienmässig integrierte Edelstahl-Drosselklappe lässt sich die Luftmenge am Arm regulieren.

Die Standardausführung besitzt schwarze PVC-Schlauchsegmente mit einer Temperaturbeständigkeit bis 80 °C. Für besondere Anforderungen stehen andere Schlauchausführungen zur Auswahl. Die Eignung für Feuchte, Reinigungsmittel oder erhöhte Temperaturen ist anhand des gesamten Arms und der Einsatzbedingungen zu beurteilen.

4 m Reichweite

Hängende Ausführung für grosse Arbeitsflächen und wechselnde Erfassungspunkte.

Edelstahl im Luftweg

Glatte Rohrsegmente, Saughaube und Drosselklappe aus Edelstahl der Güte 304.

900–1400 m³/h

Empfohlener Luftvolumenstrom als Grundlage für die Auslegung der Absauganlage.

Vorteile

  • 4 m Reichweite für weit verteilte Bearbeitungspunkte
  • Selbsttragende Konstruktion für eine einstellbare Haubenposition
  • Glatte Edelstahlrohre für einen strömungsgünstigen Luftweg
  • Edelstahl-Innenverbindungen einschliesslich Schrauben und Muttern
  • Saughaube Ø 315 mm mit Luftleitblech und umlaufendem Griff
  • Serienmässige Edelstahl-Drosselklappe zur Luftmengenregelung
  • Aussenliegende, zugängliche Einstellpunkte
  • Unterschiedliche Schlauchmaterialien für angepasste Ausführungen
  • Hängende Montage hält die Arbeitsfläche für Werkstücke und Arbeitsmittel frei

Der umlaufende Griff unterstützt das Ausrichten der Haube aus unterschiedlichen Arbeitspositionen. Bei fachgerechter Montage und korrekt eingestellten Gelenken hält die Mechanik die gewählte Haubenposition.

Die aussenliegende Mechanik befindet sich ausserhalb des abgesaugten Luftstroms. Einstellpunkte bleiben dadurch zugänglich, ohne in das Rohrinnere eingreifen zu müssen. Verschmutzungen aus der Arbeitsumgebung sind bei Reinigung und Wartung dennoch zu berücksichtigen.

Einsatzbereiche

Die hängende 4-m-Ausführung eignet sich für grosse Werkplätze, Montageinseln, Fertigungsbereiche und Laborarbeitsplätze mit wechselnder Position der Emissionsquelle. Der Arm führt die Haube zum jeweiligen Bearbeitungspunkt, während die Befestigung oberhalb des Arbeitsbereichs angeordnet ist.

Edelstahlkomponenten im Luftweg sind insbesondere dort interessant, wo Feuchte, Materialbeständigkeit und regelmässige Reinigung bei der Auswahl eine Rolle spielen. Die konkrete Eignung richtet sich nach den erfassten Stoffen, den Reinigungsverfahren und den übrigen Bauteilen.

Aus Edelstahl-Innenverbindungen allein ergibt sich keine pauschale Freigabe für Lebensmittelkontakt, pharmazeutische Prozesse, aggressive Medien oder intensive Nassreinigung. Hier sind Schlauchmaterial, Dichtungen, äussere Mechanik und Anschlusskomponenten gemeinsam zu prüfen.

Absauganlage und Filter müssen zu den Emissionen passen. Bei brennbaren Stoffen oder explosionsfähigen Gemischen ist die Eignung der gesamten Ausführung gesondert zu beurteilen.

Technische Daten

Merkmal Ausführung
Bauform Selbsttragender Absaugarm, hängende Montage
Rohr-Ø 160 mm
Reichweite 4 m
Saughaube Ø 315 mm, Edelstahl, mit Luftleitblech und umlaufendem Griff
Empfohlener Luftvolumenstrom 900–1400 m³/h
Rohrsegmente Glatte Edelstahlrohre
Edelstahlgüte der Edelstahlkomponenten 304
Innenverbindungen Edelstahl, einschliesslich Schrauben und Muttern
Drosselklappe Edelstahl, serienmässig integriert
Einstellpunkte Aussenliegend
Haubengelenk Aluminium
Montagedrehgelenk Kombination aus Aluminium und Edelstahl
Flexible Schlauchsegmente, Standard Schwarzes PVC
Temperaturbeständigkeit der Standardschläuche Bis 80 °C
Optionale Schlauchausführung Lebensmitteltauglicher PUR-Schlauch mit Hygienezertifikat für den Schlauch
Weitere Schlauchoption Elektrisch leitfähige Schlauchsegmente
Montagezubehör Edelstahl-Wandhalterung in Standard- oder verlängerter Ausführung
Anschlusszubehör Edelstahl-Anschlussflansche Ø 150 mm oder Ø 160 mm, passend zur Einbindung auszuwählen
Optionale Saughaube Vergrösserte Haube Ø 500 mm mit Anschluss Ø 160 mm
Weitere Optionen Haubenbeleuchtung und Erdungsverbindungen zwischen den Metallbauteilen

Der erforderliche Volumenstrom richtet sich nach dem Prozess und der Erfassungssituation. Arm, Leitungen, Formteile und Filter verursachen Druckverluste. Die Absauganlage muss die benötigte Luftmenge bei diesem Gesamtwiderstand bereitstellen können.

Auswahl und Montage

Montieren Sie den Arm an einer tragfähigen Konsole oder einer geeigneten Unterkonstruktion für die hängende Befestigung. Bei 4 m Reichweite sind insbesondere die Hebelkräfte und die Belastbarkeit der Befestigungsstruktur zu berücksichtigen.

Planen Sie den benötigten Schwenkbereich und eine Parkstellung ausserhalb von Verkehrswegen. Prüfen Sie vor der Montage, ob Haube und Arm die vorgesehenen Bearbeitungspunkte erreichen, ohne mit Maschinen, Einrichtungen oder Leitungen zu kollidieren.

Halterung, Befestigungsmittel und Anschlussflansch müssen zur konkreten Ausführung und zum vorhandenen Untergrund passen. Die verlängerte Halterung kann bei erforderlichem Wandabstand berücksichtigt werden.

Die Einbindung in das Rohrsystem erfolgt über einen geeigneten Anschlussflansch und passende Rohrverbindungen. Bei erhöhten Anforderungen an Korrosionsbeständigkeit und Reinigung ist auch das Material der nachfolgenden Rohrleitung entsprechend auszuwählen.

Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Die geeignete Distanz hängt von Ausbreitungsrichtung, Prozess und Querströmungen ab. Die Reichweite von 4 m beschreibt den Arbeitsbereich des Arms und entspricht nicht der wirksamen Erfassungsdistanz der Haube.

Stellen Sie die Luftmenge über die integrierte Drosselklappe ein. In Anlagen mit mehreren Erfassungspunkten sind die gleichzeitig benötigten Volumenströme und die Verteilung auf die einzelnen Leitungsstränge gemeinsam zu berücksichtigen.

Reinigung und Hinweise

Kontrollieren Sie regelmässig die Befestigungen, Gelenke und flexiblen Schlauchsegmente. Achten Sie auf gelockerte Verbindungen, Beschädigungen und Veränderungen der Haltekräfte. Verschlissene Schlauchsegmente sind auszutauschen.

Reinigen Sie die Saughaube und das Luftleitblech entsprechend der anfallenden Verschmutzung. Die geeigneten Intervalle richten sich nach Staub- und Aerosolbelastung sowie den Anforderungen des Arbeitsprozesses.

Edelstahl der Güte 304 ist nicht gegenüber jedem Medium und jedem Reinigungsmittel beständig. Konzentration, Temperatur und Einwirkdauer sind bei der Auswahl eines Reinigungsverfahrens zu berücksichtigen.

Eine Eignung für intensive Nassreinigung oder Hochdruckreinigung lässt sich aus den Edelstahl-Innenkomponenten nicht ableiten. Aluminiumbauteile, Gelenke, Schlauchmaterial und gegebenenfalls elektrische Optionen müssen für das vorgesehene Verfahren geeignet sein.

Die Temperaturbeständigkeit bis 80 °C bezieht sich auf die standardmässigen PVC-Schlauchsegmente. Für heissere Medien ist eine passende Schlauchausführung erforderlich; zusätzlich muss die Eignung des gesamten Arms geprüft werden. Auch bei Funkenflug oder heissen Partikeln ist eine gesonderte Beurteilung notwendig.

Elektrisch leitfähige Schläuche und Erdungsverbindungen sind unterschiedliche Ausstattungsmerkmale. Daraus ergibt sich keine automatische Freigabe für explosionsgefährdete Bereiche.

Kompatibilität und Zubehör

  • Edelstahl-Wandhalterung für die hängende Montage
  • Verlängerte Edelstahl-Wandhalterung für zusätzlichen Wandabstand
  • Edelstahl-Anschlussflansch Ø 150 mm oder Ø 160 mm
  • Vergrösserte Saughaube Ø 500 mm mit Anschluss Ø 160 mm
  • Optionale Haubenbeleuchtung
  • Lebensmitteltaugliche PUR-Schlauchsegmente mit Hygienezertifikat für den Schlauch
  • Elektrisch leitfähige Schlauchsegmente
  • Erdungsverbindungen zwischen Haube, Rohren und Montagedrehgelenk
  • Absperrschieber zur Trennung einzelner Leitungsstränge
  • Geeignetes Montagematerial für die vorhandene Befestigungsstruktur

Halterung und Anschlussflansch sind passend zu Einbausituation, Flanschbild und Rohrleitung auszuwählen. Ein abweichender Anschlussdurchmesser ist bei der Planung der Übergänge und Druckverluste zu berücksichtigen.

Bei Verwendung einer grösseren Haube sind deren Gewicht, die Gelenkeinstellung und die benötigte Luftmenge neu zu beurteilen. Ein grösserer Haubendurchmesser bedeutet nicht automatisch eine grössere wirksame Erfassungsdistanz.

Ein Hygienezertifikat für einen optionalen Schlauch gilt für diesen Schlauch. Die Eignung des vollständigen Absaugarms für einen sensiblen Prozess ist gesondert zu prüfen.

Die integrierte Drosselklappe dient der Luftmengenregelung. Wenn eine definierte Absperrung einzelner Stränge erforderlich ist, sind dafür geeignete zusätzliche Absperrelemente auszuwählen.

Beratung

Wir unterstützen Sie bei der Auswahl der Befestigung, der Luftmengenauslegung und der Einbindung in Ihr Rohrnetz. Bei 4 m Reichweite berücksichtigen wir besonders Einbauhöhe, Lastabtragung, Schwenkbereich und Parkstellung.

Nennen Sie uns die erfassten Stoffe, die Medientemperatur, das vorgesehene Reinigungsverfahren und die vorhandene Absauganlage. So lassen sich Schlauchmaterial und Zubehör passend zu Ihrem Prozess auswählen.

FAQ – Häufige Fragen

Ist die Bedienung bei 4 m Reichweite noch komfortabel?

Der selbsttragende Arm lässt sich über den umlaufenden Haubengriff ausrichten. Voraussetzung für eine leichtgängige Führung und das Halten der Position sind eine fachgerechte Montage und korrekt eingestellte Gelenke.

Welche Luftmenge benötigt der Absaugarm?

Der empfohlene Luftvolumenstrom beträgt 900–1400 m³/h. Die konkrete Auslegung richtet sich nach dem Prozess und der Erfassungssituation. Die Absauganlage muss diesen Volumenstrom bei den Druckverlusten von Arm, Leitung und Filter bereitstellen.

Welche Wartung wird empfohlen?

Kontrollieren Sie regelmässig Gelenke, Befestigungen und Schlauchsegmente. Reinigen Sie Haube und Luftleitblech entsprechend der Verschmutzung. Die Intervalle richten sich nach der Belastung und den betrieblichen Anforderungen.

Kann ich heissere Medien absaugen?

Die standardmässigen PVC-Schlauchsegmente sind bis 80 °C temperaturbeständig. Für höhere Temperaturen muss eine geeignete Schlauchausführung gewählt und die Eignung des gesamten Arms geprüft werden. Edelstahl-Innenkomponenten allein erhöhen die Temperaturgrenze der Standardausführung nicht.

Ist der Arm vollständig aus Edelstahl gefertigt?

Die luftführenden Edelstahlkomponenten umfassen unter anderem Rohre, Haube, Drosselklappe und Innenverbindungen. Die äussere Mechanik enthält auch Aluminiumbauteile. Deshalb sind Reinigungsverfahren und Medienverträglichkeit für den gesamten Aufbau zu prüfen.

Kann eine andere Haube oder eine Beleuchtung gewählt werden?

Als Optionen sind eine vergrösserte Haube Ø 500 mm und eine Haubenbeleuchtung vorgesehen. Bei einer anderen Haube müssen Gewicht, Gelenkeinstellung und erforderlicher Volumenstrom zur Anwendung passen.
