Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 200 mm, Reichweite 3,0 m
Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 200 mm, Reichweite 3,0 m"
Der hängende Absaugarm mit 3 m Reichweite und Rohr-Ø 200 mm ermöglicht die Erfassung von Emissionen an wechselnden Bearbeitungspunkten. Die Saughaube Ø 350 mm lässt sich über den umlaufenden Griff zur jeweiligen Entstehungsstelle führen.
Glatte Edelstahlrohre, eine Edelstahlhaube und Edelstahl-Innenverbindungen bilden den luftführenden Aufbau. Die selbsttragende Mechanik besitzt aussenliegende Einstellpunkte. Über die serienmässig integrierte Edelstahl-Drosselklappe lässt sich die Luftmenge am Arm regulieren.
Die Standardausführung ist mit schwarzen PVC-Schlauchsegmenten ausgestattet. Alternative Schlauchausführungen ermöglichen die Anpassung an besondere Prozessanforderungen. Die Eignung für Feuchte, Reinigungsmittel und erhöhte Temperaturen ist anhand des gesamten Arms zu beurteilen.
3 m Reichweite
Hängende Ausführung für grosse Werkbänke und wechselnde Erfassungspunkte.
Edelstahl im Luftweg
Glatte Rohrsegmente, Saughaube und Drosselklappe aus Edelstahl der Güte 304.
1400–2500 m³/h
Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.
Vorteile
- 3 m Reichweite für räumlich verteilte Bearbeitungspunkte
- Rohr-Ø 200 mm für höhere Luftvolumenströme
- Selbsttragende Konstruktion für eine einstellbare Haubenposition
- Glatte Edelstahlrohre mit weitgehend freiem Strömungsweg
- Edelstahl-Innenverbindungen einschliesslich Schrauben und Muttern
- Edelstahlhaube Ø 350 mm mit Luftleitblech und umlaufendem Griff
- Serienmässig integrierte Edelstahl-Drosselklappe
- Aussenliegende, zugängliche Einstellpunkte
- Optionale Schlauchausführungen und Haubenausstattungen
Der umlaufende Griff unterstützt das Ausrichten der Haube aus unterschiedlichen Arbeitspositionen. Bei fachgerechter Montage und korrekt eingestellten Gelenken hält die Mechanik die gewählte Haubenposition.
Die aussenliegende Mechanik befindet sich ausserhalb des abgesaugten Luftstroms. Einstellpunkte bleiben dadurch für Kontrolle und Nachjustierung zugänglich. Die hängende Montage hält die Arbeitsfläche für Werkstücke und Arbeitsmittel frei.
Einsatzbereiche
Die 3-m-Ausführung eignet sich für grosse Werkbänke, Fertigungslinien, Montageplätze und Laborbereiche mit wechselnder Position der Emissionsquelle. Der Arm führt die Haube zum Bearbeitungspunkt, während die Befestigung oberhalb des Arbeitsbereichs angeordnet ist.
Edelstahlkomponenten im Luftweg sind insbesondere dort interessant, wo Feuchte, Materialbeständigkeit und regelmässige Reinigung bei der Auswahl eine Rolle spielen. Entscheidend sind die erfassten Stoffe und die Verträglichkeit sämtlicher Bauteile mit den Einsatzbedingungen.
Anwendungen in Lebensmittel- und Pharmabereichen erfordern eine Prüfung der konkreten Hygieneanforderungen. Edelstahl-Innenverbindungen allein begründen keine pauschale Zulassung des vollständigen Arms für sensible Prozesse oder intensive Nassreinigung.
Absauganlage und Filter müssen zu den Emissionen passen. Bei chemisch belasteten Medien, brennbaren Stoffen oder explosionsfähigen Gemischen ist die Eignung der gesamten Ausführung gesondert zu beurteilen.

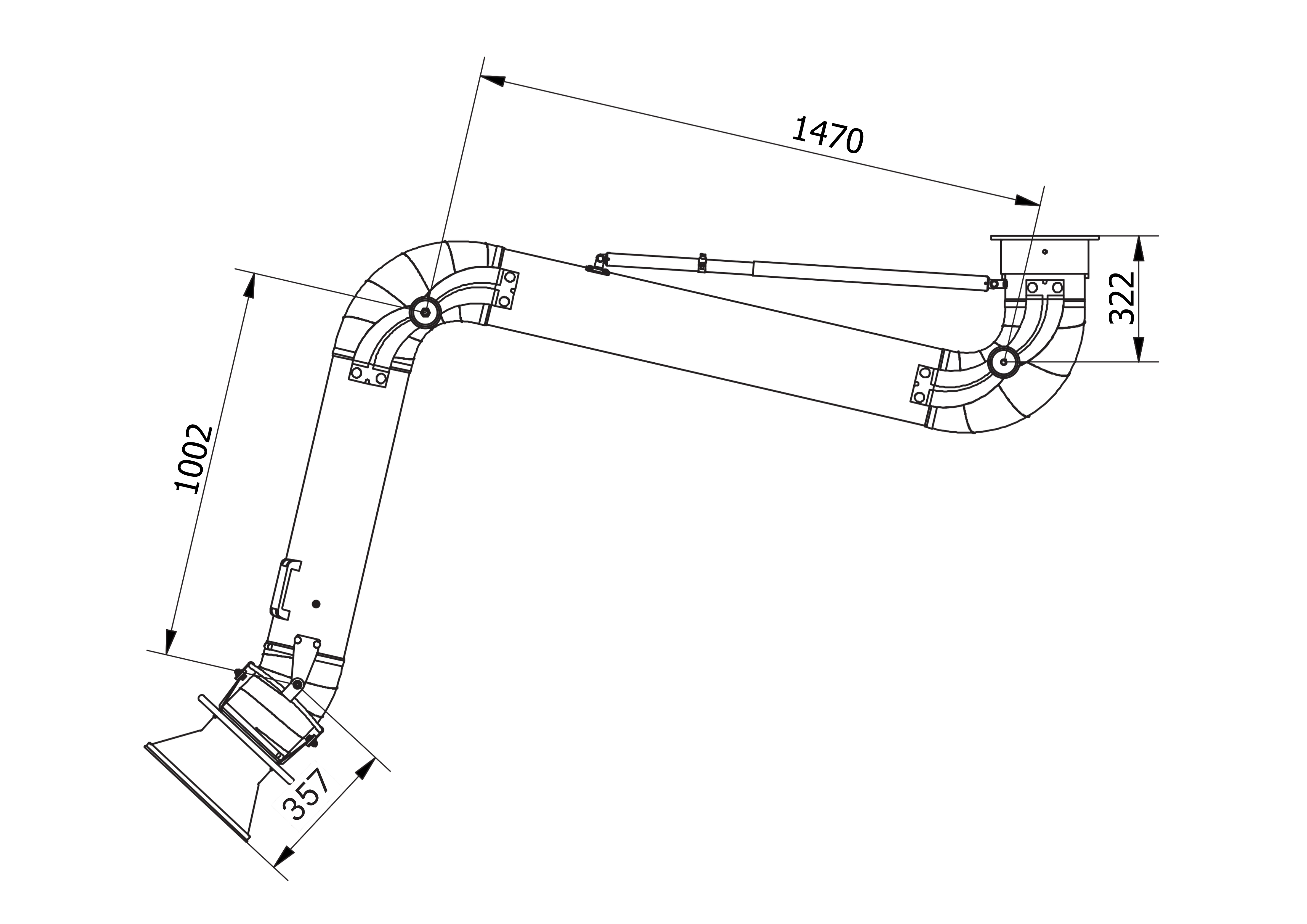

Technische Daten
| Merkmal | Ausführung |
|---|---|
| Bauform | Selbsttragender Absaugarm, hängende Montage |
| Rohr-Ø | 200 mm |
| Reichweite | 3 m |
| Saughaube | Ø 350 mm, Edelstahl, mit Luftleitblech und umlaufendem Griff |
| Empfohlener Luftvolumenstrom | 1400–2500 m³/h |
| Rohrsegmente | Glatte Edelstahlrohre |
| Edelstahlgüte der Edelstahlkomponenten | 304 |
| Innenverbindungen | Edelstahl, einschliesslich Schrauben und Muttern |
| Drosselklappe | Edelstahl, serienmässig integriert |
| Einstellpunkte | Aussenliegend |
| Haubengelenk | Aluminium |
| Montagedrehgelenk | Kombination aus Aluminium und Edelstahl |
| Flexible Schlauchsegmente, Standard | Schwarzes PVC |
| Temperaturbeständigkeit der Standardschläuche | Bis 80 °C |
| Optionale Schlauchausführung | Lebensmitteltauglicher PUR-Schlauch mit Hygienezertifikat für den Schlauch |
| Weitere Schlauchoption | Elektrisch leitfähige Schlauchsegmente |
| Montagezubehör | Edelstahl-Wandhalterung |
| Anschlusszubehör | Edelstahl-Anschlussflansch Ø 200 mm |
| Optionale Saughaube | Vergrösserte Haube Ø 500 mm mit Anschluss Ø 200 mm |
| Weitere Optionen | Haubenbeleuchtung und Erdungsverbindungen zwischen den Metallbauteilen |
Der erforderliche Volumenstrom richtet sich nach dem Prozess und der Erfassungssituation. Arm, Rohrleitung, Formteile und Filter verursachen Druckverluste. Die Absauganlage muss die benötigte Luftmenge bei diesem Gesamtwiderstand bereitstellen.
Auswahl und Montage
Befestigen Sie den Arm an einer tragfähigen Wandkonsole oder einer geeigneten Unterkonstruktion für die hängende Montage. Bei 3 m Reichweite sind insbesondere die Hebelkräfte und die Belastbarkeit der Befestigungsstruktur zu berücksichtigen.
Planen Sie den benötigten Schwenkbereich und eine Parkstellung ausserhalb von Verkehrswegen. Prüfen Sie vor der Montage, ob sich die vorgesehenen Bearbeitungspunkte erreichen lassen, ohne mit Maschinen, Einrichtungen oder Leitungen zu kollidieren.
Halterung, Befestigungsmittel und Anschlussflansch müssen zum Untergrund und zum Flanschbild des Arms passen. Eine sichere Lastabtragung ist Voraussetzung für die Positionierbarkeit.
Die Einbindung in das Rohrsystem erfolgt über einen geeigneten Anschlussflansch und passende Rohrverbindungen. Bei erhöhten Anforderungen an Korrosionsbeständigkeit und Reinigung muss auch das Material der nachfolgenden Rohrleitung zum Prozess passen.
Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Die geeignete Distanz hängt von Ausbreitungsrichtung, Prozess und Querströmungen ab. Die Reichweite von 3 m beschreibt den Arbeitsbereich des Arms und entspricht nicht der wirksamen Erfassungsdistanz der Haube.
Stellen Sie die Luftmenge über die integrierte Drosselklappe ein. Bei mehreren Absaugstellen sind die gleichzeitig benötigten Volumenströme und die Verteilung auf die einzelnen Leitungsstränge gemeinsam auszulegen.
Reinigung und Hinweise
Kontrollieren Sie regelmässig Gelenke, Befestigungen und flexible Schlauchsegmente. Achten Sie auf gelockerte Verbindungen, Beschädigungen und veränderte Haltekräfte. Verschlissene Schlauchsegmente sind auszutauschen.
Reinigen Sie Haube und Luftleitblech entsprechend der anfallenden Verschmutzung. Die Intervalle richten sich nach Staub- und Aerosolbelastung sowie den Anforderungen des Arbeitsprozesses.
Edelstahl der Güte 304 ist nicht gegenüber jedem Medium oder Reinigungsmittel beständig. Konzentration, Temperatur und Einwirkdauer sind bei der Auswahl des Reinigungsverfahrens zu berücksichtigen.
Für Nassreinigung oder Desinfektion müssen auch Schlauchmaterial, Aluminiumbauteile, Gelenke und gegebenenfalls elektrische Optionen geeignet sein. Aus den Edelstahl-Innenkomponenten ergibt sich keine automatische Eignung für Hochdruckreinigung.
Die Temperaturbeständigkeit bis 80 °C bezieht sich auf die standardmässigen PVC-Schlauchsegmente. Bei höheren Temperaturen, Funkenflug oder heissen Partikeln ist die Eignung des gesamten Arms und der angeschlossenen Anlage gesondert zu prüfen.
Elektrisch leitfähige Schlauchsegmente und Erdungsverbindungen sind unterschiedliche Ausstattungsmerkmale. Sie begründen keine automatische Freigabe für explosionsgefährdete Bereiche.
Kompatibilität und Zubehör
- Edelstahl-Wandhalterung für die hängende Montage
- Edelstahl-Anschlussflansch Ø 200 mm zur Einbindung in das Rohrnetz
- Vergrösserte Saughaube Ø 500 mm mit Anschluss Ø 200 mm
- Optionale Haubenbeleuchtung
- Lebensmitteltaugliche PUR-Schlauchsegmente mit Hygienezertifikat für den Schlauch
- Elektrisch leitfähige Schlauchsegmente
- Erdungsverbindungen zwischen Haube, Rohren und Montagedrehgelenk
- Absperrschieber zur Trennung einzelner Leitungsstränge
- Passende Rohrverbindungen für den Anschluss
- Geeignetes Montagematerial für die vorhandene Befestigungsstruktur
Bei einer anderen Haube sind Gewicht, Gelenkeinstellung und erforderlicher Volumenstrom zu berücksichtigen. Eine grössere Haube bedeutet nicht automatisch eine grössere wirksame Erfassungsdistanz.
Das Hygienezertifikat einer optionalen PUR-Schlauchausführung bezieht sich auf den Schlauch. Die Eignung des vollständigen Arms für einen Lebensmittel- oder Pharmaprozess ist anhand der jeweiligen Anforderungen zu beurteilen.
Die integrierte Drosselklappe dient der Luftmengenregelung. Wenn einzelne Leitungsstränge definiert abgesperrt werden müssen, sind dafür geeignete zusätzliche Absperrelemente vorzusehen.
Halterung, Anschlussflansch und Optionen sind passend zur konkreten Ausführung auszuwählen und bei der Bestellung entsprechend anzugeben.
Beratung
Wir unterstützen Sie bei der Luftmengenauslegung, der Auswahl der Befestigung und der Einbindung in Ihr Rohrnetz. Dabei berücksichtigen wir Einbauhöhe, Lastabtragung, Schwenkbereich und Parkstellung.
Nennen Sie uns die erfassten Stoffe, die Medientemperatur, das vorgesehene Reinigungsverfahren und die vorhandene Absauganlage. So lassen sich Schlauchmaterial, Haube und Zubehör passend zu Ihrem Prozess auswählen.
FAQ – Häufige Fragen
Bleibt die gewählte Position bei 3 m Reichweite stabil?
Bei fachgerechter Befestigung und korrekt eingestellten Gelenken hält die selbsttragende Mechanik die gewählte Haubenposition. Befestigungen und Gelenke sollten regelmässig kontrolliert werden.
Welche Luftmenge benötigt der Absaugarm?
Für diese Ausführung beträgt der empfohlene Luftvolumenstrom 1400–2500 m³/h. Die konkrete Luftmenge richtet sich nach dem Prozess und der Erfassungssituation. Die Absauganlage muss diesen Volumenstrom bei den Druckverlusten des gesamten Systems bereitstellen.
Kann die Haube gewechselt werden?
Als Option ist eine vergrösserte Haube Ø 500 mm mit Anschluss Ø 200 mm vorgesehen. Bei einem Wechsel sind Gewicht, Gelenkeinstellung und benötigte Luftmenge zu berücksichtigen. Eine Haubenbeleuchtung ist ebenfalls als Option vorgesehen.
Ist eine Drosselklappe enthalten?
Ja, die Edelstahl-Drosselklappe ist serienmässig integriert. Sie ermöglicht die Luftmengenregelung direkt am Arm.
Ist der Arm gegenüber Reinigungschemie beständig?
Das hängt vom Reinigungsmittel, dessen Konzentration, Temperatur und Einwirkdauer ab. Neben den Edelstahlkomponenten müssen auch Schlauchmaterial, äussere Mechanik und mögliche elektrische Optionen mit dem Reinigungsverfahren verträglich sein.
Welche Temperaturgrenze gilt?
Die standardmässigen PVC-Schlauchsegmente sind bis 80 °C temperaturbeständig. Für höhere Medientemperaturen muss eine geeignete Schlauchausführung gewählt und die Eignung des gesamten Arms geprüft werden.
