Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 200 mm, Reichweite 4,0 m
Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 200 mm, Reichweite 4,0 m"
Der hängende Absaugarm mit 4 m Reichweite und Rohr-Ø 200 mm ermöglicht die Erfassung von Emissionen an weit auseinanderliegenden Bearbeitungspunkten. Die Saughaube Ø 350 mm lässt sich über den umlaufenden Griff zur jeweiligen Entstehungsstelle führen.
Glatte Edelstahlrohre, eine Edelstahlhaube und Edelstahl-Innenverbindungen bilden den luftführenden Aufbau. Die selbsttragende Mechanik besitzt aussenliegende Einstellpunkte. Über die serienmässig integrierte Edelstahl-Drosselklappe lässt sich die Luftmenge am Arm regulieren.
Die Standardausführung ist mit schwarzen PVC-Schlauchsegmenten ausgestattet. Alternative Schlauchausführungen ermöglichen die Anpassung an besondere Prozessanforderungen. Die Eignung für Feuchte, Reinigungsmittel und erhöhte Temperaturen ist anhand des gesamten Arms zu beurteilen.
4 m Reichweite
Hängende Ausführung für grossflächige Arbeitsbereiche und weit verteilte Erfassungspunkte.
Edelstahl im Luftweg
Korrosionsbeständige Rohrsegmente und Haube für Prozesse mit erhöhten Anforderungen an die Materialwahl.
1400–2500 m³/h
Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.
Vorteile
- 4 m Reichweite für räumlich verteilte Bearbeitungspunkte
- Rohr-Ø 200 mm für höhere Luftvolumenströme
- Selbsttragende Konstruktion für eine einstellbare Haubenposition
- Glatte Rohrsegmente mit weitgehend freiem Strömungsweg
- Reinigungsfreundliche Edelstahlkomponenten im Luftweg
- Umlaufender Haubengriff für die Führung aus unterschiedlichen Arbeitspositionen
- Integrierte Drosselklappe zur Luftmengenregelung
- Aussenliegende, zugängliche Einstellpunkte
- Optionale Schlauchausführungen und Haubenausstattungen
Bei fachgerechter Montage und korrekt eingestellten Gelenken hält die Mechanik die gewählte Haubenposition. Der Arm kann dadurch an wechselnde Arbeitspositionen angepasst werden, ohne die Befestigung zu versetzen.
Die aussenliegende Mechanik befindet sich ausserhalb des abgesaugten Luftstroms. Einstellpunkte bleiben für Kontrolle und Nachjustierung zugänglich. Die hängende Montage hält die Arbeitsfläche für Werkstücke und Arbeitsmittel frei.
Einsatzbereiche
Die 4-m-Ausführung eignet sich für grossflächige Werkplätze, Montageinseln, Fertigungslinien und Laborbereiche mit weit verteilten Emissionsquellen. Der Arm führt die Haube zum jeweiligen Bearbeitungspunkt, während die Befestigung oberhalb des Arbeitsbereichs angeordnet ist.
Edelstahlkomponenten im Luftweg sind insbesondere dort interessant, wo Feuchte, Materialbeständigkeit und regelmässige Reinigung bei der Auswahl eine Rolle spielen. Entscheidend sind die erfassten Stoffe und die Verträglichkeit sämtlicher Bauteile mit den Einsatzbedingungen.
Anwendungen in Lebensmittel- und Pharmabereichen erfordern eine Prüfung der konkreten Hygieneanforderungen. Edelstahl-Innenverbindungen allein begründen keine pauschale Zulassung des vollständigen Arms für sensible Prozesse oder intensive Nassreinigung.
Absauganlage und Filter müssen zu den Emissionen passen. Bei chemisch belasteten Medien, brennbaren Stoffen oder explosionsfähigen Gemischen ist die Eignung der gesamten Ausführung gesondert zu beurteilen.

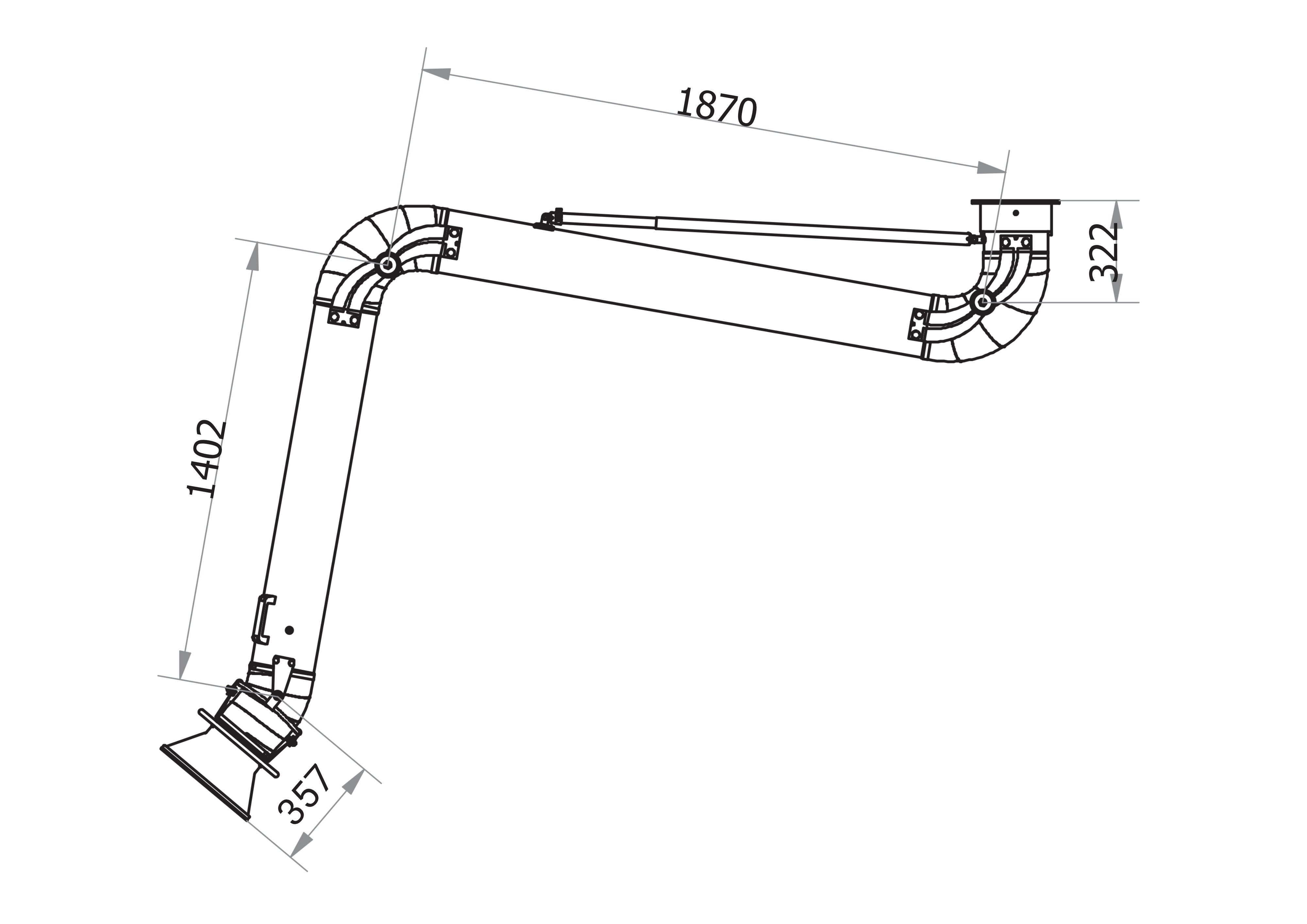

Technische Daten
| Merkmal | Ausführung |
|---|---|
| Bauform | Selbsttragender Absaugarm, hängende Montage |
| Rohr-Ø | 200 mm |
| Reichweite | 4 m |
| Saughaube | Ø 350 mm, Edelstahl, mit Luftleitblech und umlaufendem Griff |
| Empfohlener Luftvolumenstrom | 1400–2500 m³/h |
| Rohrsegmente | Glatte Edelstahlrohre |
| Edelstahlgüte der Edelstahlkomponenten | 304 |
| Innenverbindungen | Edelstahl-Innenverbindungen |
| Drosselklappe | Edelstahl, serienmässig integriert |
| Einstellpunkte | Aussenliegend |
| Haubengelenk | Aluminium |
| Montagedrehgelenk | Kombination aus Aluminium und Edelstahl |
| Flexible Schlauchsegmente, Standard | Schwarzes PVC |
| Temperaturbeständigkeit der Standardschläuche | Bis 80 °C |
| Optionale Schlauchausführung | Lebensmitteltauglicher PUR-Schlauch mit Hygienezertifikat für den Schlauch |
| Weitere Schlauchoption | Elektrisch leitfähige Schlauchsegmente |
| Montagezubehör | Edelstahl-Wandhalterung |
| Anschlusszubehör | Edelstahl-Anschlussflansch Ø 200 mm |
| Optionale Saughaube | Vergrösserte Haube Ø 500 mm mit Anschluss Ø 200 mm |
| Weitere Optionen | Haubenbeleuchtung und Erdungsverbindungen zwischen den Metallbauteilen |
Der erforderliche Volumenstrom richtet sich nach dem Prozess und der Erfassungssituation. Arm, Rohrleitung, Formteile und Filter verursachen Druckverluste. Die Absauganlage muss die benötigte Luftmenge bei diesem Gesamtwiderstand bereitstellen.
Auswahl und Montage
Befestigen Sie den Arm an einer tragfähigen Wandkonsole oder einer geeigneten Unterkonstruktion für die hängende Montage. Bei 4 m Reichweite sind insbesondere die Hebelkräfte und die Belastbarkeit der Befestigungsstruktur zu berücksichtigen.
Planen Sie den benötigten Schwenkbereich und eine Parkstellung ausserhalb von Verkehrswegen. Prüfen Sie vor der Montage, ob sich die vorgesehenen Bearbeitungspunkte erreichen lassen, ohne mit Maschinen, Einrichtungen oder Leitungen zu kollidieren.
Halterung, Befestigungsmittel und Anschlussflansch müssen zum Untergrund und zum Flanschbild des Arms passen. Eine sichere Lastabtragung ist Voraussetzung für die Positionierbarkeit.
Die Einbindung in das Rohrsystem erfolgt über einen geeigneten Anschlussflansch und passende Rohrverbindungen. Bei erhöhten Anforderungen an Korrosionsbeständigkeit und Reinigung muss auch das Material der nachfolgenden Rohrleitung zum Prozess passen.
Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Die geeignete Distanz hängt von Ausbreitungsrichtung, Prozess und Querströmungen ab. Die Reichweite von 4 m beschreibt den Arbeitsbereich des Arms und entspricht nicht der wirksamen Erfassungsdistanz der Haube.
Stellen Sie die Luftmenge über die integrierte Drosselklappe ein. Bei mehreren Absaugstellen sind die gleichzeitig benötigten Volumenströme und die Verteilung auf die einzelnen Leitungsstränge gemeinsam auszulegen.
Reinigung und Hinweise
Kontrollieren Sie regelmässig Gelenke, Befestigungen und flexible Schlauchsegmente. Achten Sie auf gelockerte Verbindungen, Beschädigungen und veränderte Haltekräfte. Verschlissene Schlauchsegmente sind auszutauschen.
Reinigen Sie Haube und Luftleitblech entsprechend der anfallenden Verschmutzung. Die Intervalle richten sich nach Staub- und Aerosolbelastung sowie den Anforderungen des Arbeitsprozesses.
Edelstahl der Güte 304 ist nicht gegenüber jedem Medium oder Reinigungsmittel beständig. Konzentration, Temperatur und Einwirkdauer sind bei der Auswahl des Reinigungsverfahrens zu berücksichtigen.
Für Nassreinigung oder Desinfektion müssen auch Schlauchmaterial, Aluminiumbauteile, Gelenke und gegebenenfalls elektrische Optionen geeignet sein. Aus den Edelstahl-Innenkomponenten ergibt sich keine automatische Eignung für Hochdruckreinigung.
Die Temperaturbeständigkeit bis 80 °C bezieht sich auf die standardmässigen PVC-Schlauchsegmente. Bei höheren Temperaturen, Funkenflug oder heissen Partikeln ist die Eignung des gesamten Arms und der angeschlossenen Anlage gesondert zu prüfen.
Elektrisch leitfähige Schlauchsegmente und Erdungsverbindungen sind unterschiedliche Ausstattungsmerkmale. Sie begründen keine automatische Freigabe für explosionsgefährdete Bereiche.
Kompatibilität und Zubehör
- Edelstahl-Wandhalterung für die hängende Montage
- Edelstahl-Anschlussflansch Ø 200 mm zur Einbindung in das Rohrnetz
- Vergrösserte Saughaube Ø 500 mm mit Anschluss Ø 200 mm
- Optionale Haubenbeleuchtung
- Lebensmitteltaugliche PUR-Schlauchsegmente mit Hygienezertifikat für den Schlauch
- Elektrisch leitfähige Schlauchsegmente
- Erdungsverbindungen zwischen Haube, Rohren und Montagedrehgelenk
- Absperrschieber zur Trennung einzelner Leitungsstränge
- Passende Rohrverbindungen für den Anschluss
- Geeignetes Montagematerial für die vorhandene Befestigungsstruktur
Bei einer anderen Haube sind Gewicht, Gelenkeinstellung und erforderlicher Volumenstrom zu berücksichtigen. Eine grössere Haube bedeutet nicht automatisch eine grössere wirksame Erfassungsdistanz.
Das Hygienezertifikat einer optionalen PUR-Schlauchausführung bezieht sich auf den Schlauch. Die Eignung des vollständigen Arms für einen Lebensmittel- oder Pharmaprozess ist anhand der jeweiligen Anforderungen zu beurteilen.
Die integrierte Drosselklappe dient der Luftmengenregelung. Wenn einzelne Leitungsstränge definiert abgesperrt werden müssen, sind dafür geeignete zusätzliche Absperrelemente vorzusehen.
Halterung, Anschlussflansch und Optionen sind passend zur konkreten Ausführung auszuwählen und bei der Bestellung entsprechend anzugeben.
Beratung
Wir unterstützen Sie bei der Luftmengenauslegung, der Auswahl der Befestigung und der Einbindung in Ihr Rohrnetz. Bei 4 m Reichweite berücksichtigen wir besonders Einbauhöhe, Lastabtragung, Schwenkbereich und Parkstellung.
Nennen Sie uns die erfassten Stoffe, die Medientemperatur, das vorgesehene Reinigungsverfahren und die vorhandene Absauganlage. So lassen sich Schlauchmaterial, Haube und Zubehör passend zu Ihrem Prozess auswählen.
FAQ – Häufige Fragen
Ist die Bedienung bei 4 m Reichweite noch komfortabel?
Der selbsttragende Arm lässt sich über den umlaufenden Haubengriff ausrichten. Voraussetzung für eine leichtgängige Führung und das Halten der Position sind eine fachgerechte Montage und korrekt eingestellte Gelenke.
Welche Luftmenge benötigt der Absaugarm?
Für diese Ausführung beträgt der empfohlene Luftvolumenstrom 1400–2500 m³/h. Die konkrete Luftmenge richtet sich nach dem Prozess und der Erfassungssituation. Die Absauganlage muss diesen Volumenstrom bei den Druckverlusten des gesamten Systems bereitstellen.
Welche Wartung wird empfohlen?
Kontrollieren Sie regelmässig Gelenke, Befestigungen und Schlauchsegmente. Reinigen Sie Haube und Luftleitblech entsprechend der Verschmutzung. Die Intervalle richten sich nach der Belastung und den betrieblichen Anforderungen.
Kann ich heissere Medien absaugen?
Die standardmässigen PVC-Schlauchsegmente sind bis 80 °C temperaturbeständig. Für höhere Temperaturen muss eine geeignete Schlauchausführung gewählt und die Eignung des gesamten Arms geprüft werden. Edelstahl-Innenkomponenten allein erhöhen die Temperaturgrenze der Standardausführung nicht.
Ist der Arm vollständig aus Edelstahl gefertigt?
Rohre, Haube, Drosselklappe und Innenverbindungen bestehen aus Edelstahl. Die äussere Mechanik enthält auch Aluminiumbauteile. Reinigungsverfahren und Medienverträglichkeit sind deshalb für den gesamten Aufbau zu prüfen.
Kann eine andere Haube oder eine Beleuchtung gewählt werden?
Als Optionen sind eine vergrösserte Haube Ø 500 mm mit Anschluss Ø 200 mm und eine Haubenbeleuchtung vorgesehen. Bei einer anderen Haube müssen Gewicht, Gelenkeinstellung und erforderlicher Volumenstrom zur Anwendung passen.
