Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 75 mm, Reichweite 1,5 m"

Der hängende Absaugarm mit 1,5 m Reichweite und Rohr-Ø 75 mm ermöglicht die lokale Erfassung von Emissionen an wechselnden Bearbeitungspunkten. Die Saughaube Ø 160 mm lässt sich über den umlaufenden Griff zur jeweiligen Entstehungsstelle führen.

Glatte Edelstahlrohre, eine Edelstahlhaube und Edelstahl-Innenverbindungen bilden den luftführenden Aufbau. Die selbsttragende Mechanik besitzt aussenliegende Einstellpunkte. Über die serienmässig integrierte Edelstahl-Drosselklappe lässt sich die Luftmenge am Arm regulieren.

Die Standardausführung ist mit schwarzen PVC-Schlauchsegmenten ausgestattet. Alternative Schlauchmaterialien ermöglichen die Anpassung an besondere Prozessanforderungen. Die Eignung für Feuchte, Reinigungsmittel und erhöhte Temperaturen ist anhand des gesamten Arms zu beurteilen.

1,5 m Reichweite

Erweiterter Arbeitsbereich bei kompaktem Rohrdurchmesser und hängender Montage.

Saughaube Ø 160 mm

Edelstahlhaube mit Luftleitblech und umlaufendem Griff zur Führung nahe an der Quelle.

200–350 m³/h

Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.

Vorteile

  • 1,5 m Reichweite für wechselnde Bearbeitungspunkte am Arbeitsplatz
  • Kompakter Rohr-Ø 75 mm für lokale Erfassung
  • Selbsttragende Konstruktion für eine einstellbare Haubenposition
  • Glatte Edelstahlrohre mit weitgehend freiem Strömungsweg
  • Edelstahl-Innenverbindungen einschliesslich Schrauben und Muttern
  • Edelstahlhaube mit Luftleitblech und umlaufendem Griff
  • Serienmässig integrierte Edelstahl-Drosselklappe
  • Aussenliegende, zugängliche Einstellpunkte
  • Alternative Schlauchausführungen und optionale Haubenbeleuchtung

Der umlaufende Griff unterstützt das Ausrichten der Haube aus unterschiedlichen Arbeitspositionen. Bei fachgerechter Montage und korrekt eingestellten Gelenken hält die Mechanik die gewählte Haubenposition.

Die aussenliegende Mechanik befindet sich ausserhalb des abgesaugten Luftstroms. Einstellpunkte bleiben dadurch für Kontrolle und Nachjustierung zugänglich. Die hängende Montage hält die Arbeitsfläche für Werkstücke und Arbeitsmittel frei.

Einsatzbereiche

Die 75-mm-Ausführung eignet sich für Laborarbeitsplätze, Prüfplätze, Feinmontage und weitere Arbeitsbereiche mit örtlich begrenzten Emissionsquellen. Die Reichweite von 1,5 m bietet Spielraum für wechselnde Bearbeitungspunkte innerhalb des Arbeitsplatzes.

Edelstahlkomponenten im Luftweg sind insbesondere dort interessant, wo Feuchte, Materialbeständigkeit und regelmässige Reinigung bei der Auswahl eine Rolle spielen. Entscheidend sind die erfassten Stoffe und die Verträglichkeit sämtlicher Bauteile mit den Einsatzbedingungen.

Anwendungen in Lebensmittel- und Pharmabereichen erfordern eine Prüfung der konkreten Hygieneanforderungen. Edelstahl-Innenverbindungen allein begründen keine pauschale Zulassung des vollständigen Arms für sensible Prozesse oder intensive Nassreinigung.

Absauganlage und Filter müssen zu den Emissionen passen. Bei chemisch belasteten Medien, brennbaren Stoffen oder explosionsfähigen Gemischen ist die Eignung der gesamten Ausführung gesondert zu beurteilen.

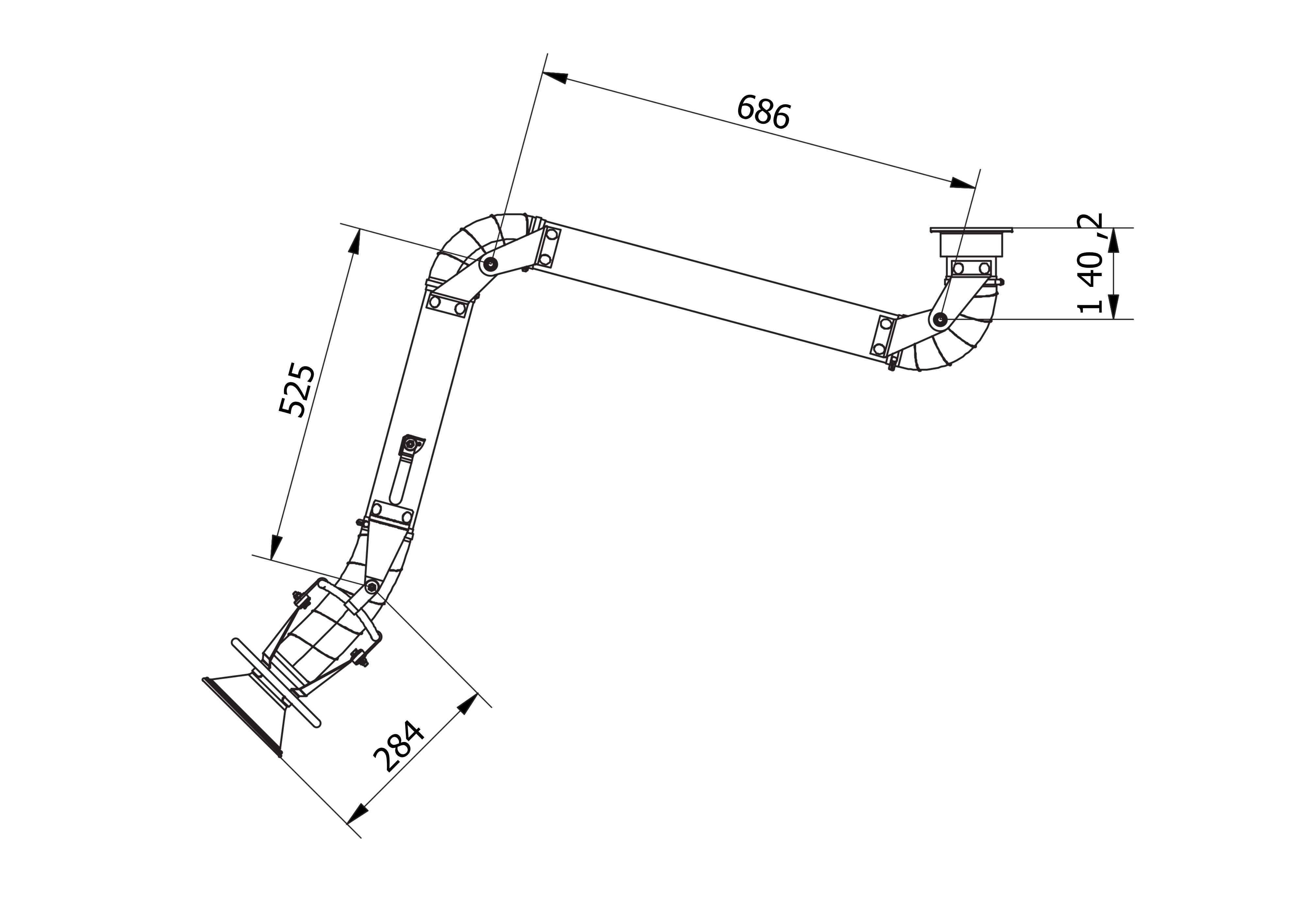

Technische Daten

Merkmal Ausführung
Bauform Selbsttragender Absaugarm, hängende Montage
Rohr-/Schlauch-Ø 75 mm
Reichweite 1,5 m
Saughaube Ø 160 mm, Edelstahl, mit Luftleitblech und umlaufendem Griff
Empfohlener Luftvolumenstrom 200–350 m³/h
Rohrsegmente Glatte Edelstahlrohre
Edelstahlgüte der Edelstahlkomponenten 304
Innenverbindungen Edelstahl, einschliesslich Schrauben und Muttern
Drosselklappe Edelstahl, serienmässig integriert
Einstellpunkte Aussenliegend
Haubengelenk Aluminium, schwarz lackiert
Mittel- und Schwenkgelenke, Standard Stahl, schwarz lackiert
Optionale Gelenkausführung Mittel- und Schwenkgelenke aus Edelstahl auf Anfrage
Montagedrehgelenk Kombination aus Aluminium und Edelstahl
Flexible Schlauchsegmente, Standard Schwarzes PVC
Temperaturbeständigkeit der Standardschläuche Bis 80 °C
Optionale Schlauchausführung Lebensmitteltauglicher PUR-Schlauch mit Hygienezertifikat für den Schlauch
Weitere Schlauchoption Elektrisch leitfähige Schlauchsegmente
Montagezubehör Edelstahl-Wandhalterung
Anschlusszubehör Edelstahl-Anschlussflansch Ø 75 mm
Weitere Optionen Haubenbeleuchtung und Erdungsverbindungen zwischen den Metallbauteilen

Der erforderliche Volumenstrom richtet sich nach dem Prozess und der Erfassungssituation. Arm, Rohrleitung, Formteile und Filter verursachen Druckverluste. Die Absauganlage muss die benötigte Luftmenge bei diesem Gesamtwiderstand bereitstellen.

Auswahl und Montage

Befestigen Sie den Arm an einer tragfähigen Wandkonsole oder einer geeigneten Unterkonstruktion für die hängende Montage. Berücksichtigen Sie die Hebelkräfte, den benötigten Schwenkbereich und eine Parkstellung ausserhalb von Verkehrswegen.

Prüfen Sie vor der Montage, ob sich die vorgesehenen Bearbeitungspunkte mit 1,5 m Reichweite erreichen lassen. Haube und Rohrsegmente müssen ausreichend Bewegungsfreiheit gegenüber Maschinen, Einrichtungen und Leitungen besitzen.

Halterung, Befestigungsmittel und Anschlussflansch müssen zum Untergrund und zum Flanschbild des Arms passen. Eine sichere Lastabtragung ist Voraussetzung für die Positionierbarkeit.

Die Einbindung in das Rohrsystem erfolgt über einen geeigneten Anschlussflansch und passende Rohrverbindungen. Bei erhöhten Anforderungen an Korrosionsbeständigkeit und Reinigung muss auch das Material der nachfolgenden Rohrleitung zum Prozess passen.

Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Die geeignete Distanz hängt von Ausbreitungsrichtung, Prozess und Querströmungen ab. Die Reichweite von 1,5 m beschreibt den Arbeitsbereich des Arms und entspricht nicht der wirksamen Erfassungsdistanz der Haube.

Stellen Sie die Luftmenge über die integrierte Drosselklappe ein. Bei mehreren Absaugstellen sind die gleichzeitig benötigten Volumenströme und die Verteilung auf die einzelnen Leitungsstränge gemeinsam auszulegen.

Reinigung und Hinweise

Kontrollieren Sie regelmässig Gelenke, Befestigungen und flexible Schlauchsegmente. Achten Sie auf gelockerte Verbindungen, Beschädigungen und veränderte Haltekräfte. Verschlissene Schlauchsegmente sind auszutauschen.

Reinigen Sie Haube und Luftleitblech entsprechend der anfallenden Verschmutzung. Die Intervalle richten sich nach Staub- und Aerosolbelastung sowie den Anforderungen des Arbeitsprozesses.

Edelstahl der Güte 304 ist nicht gegenüber jedem Medium oder Reinigungsmittel beständig. Konzentration, Temperatur und Einwirkdauer sind bei der Auswahl des Reinigungsverfahrens zu berücksichtigen.

Die Standardausführung besitzt auch lackierte Stahl- und Aluminiumbauteile. Für Nassreinigung oder Desinfektion müssen sämtliche Oberflächen, Gelenke, Schlauchsegmente und gegebenenfalls elektrische Optionen mit dem vorgesehenen Verfahren verträglich sein. Aus den Edelstahl-Innenkomponenten ergibt sich keine automatische Eignung für Hochdruckreinigung.

Die Temperaturbeständigkeit bis 80 °C bezieht sich auf die standardmässigen PVC-Schlauchsegmente. Bei höheren Temperaturen, Funkenflug oder heissen Partikeln ist die Eignung des gesamten Arms und der angeschlossenen Anlage gesondert zu prüfen.

Elektrisch leitfähige Schlauchsegmente und Erdungsverbindungen sind unterschiedliche Ausstattungsmerkmale. Sie begründen keine automatische Freigabe für explosionsgefährdete Bereiche.

Kompatibilität und Zubehör

  • Edelstahl-Wandhalterung für die hängende Montage
  • Edelstahl-Anschlussflansch Ø 75 mm zur Einbindung in das Rohrnetz
  • Optionale Mittel- und Schwenkgelenke aus Edelstahl
  • Lebensmitteltaugliche PUR-Schlauchsegmente mit Hygienezertifikat für den Schlauch
  • Elektrisch leitfähige Schlauchsegmente
  • Optionale Haubenbeleuchtung
  • Erdungsverbindungen zwischen Haube, Rohren und Montagedrehgelenk
  • Absperrschieber zur Trennung einzelner Leitungsstränge
  • Passende Rohrverbindungen für den Anschluss
  • Geeignetes Montagematerial für die vorhandene Befestigungsstruktur

Bei erhöhten Anforderungen an Korrosionsbeständigkeit und Reinigung ist neben dem Luftweg auch die äussere Gelenkausführung zu berücksichtigen. Die Standardausführung ist kein vollständig aus Edelstahl gefertigter Arm.

Das Hygienezertifikat einer optionalen PUR-Schlauchausführung bezieht sich auf den Schlauch. Die Eignung des vollständigen Arms für einen Lebensmittel- oder Pharmaprozess ist anhand der jeweiligen Anforderungen zu beurteilen.

Eine alternative Haube ist hinsichtlich Anschluss, Gewicht, Gelenkeinstellung und erforderlichem Volumenstrom auf die konkrete Ausführung abzustimmen.

Die integrierte Drosselklappe dient der Luftmengenregelung. Wenn einzelne Leitungsstränge definiert abgesperrt werden müssen, sind dafür geeignete zusätzliche Absperrelemente vorzusehen.

Beratung

Wir unterstützen Sie bei der Luftmengenauslegung, der Auswahl der Befestigung und der Einbindung in Ihr Rohrnetz. Dabei berücksichtigen wir Einbauhöhe, Arbeitsbereich, Schwenkbewegung und Parkstellung.

Nennen Sie uns die erfassten Stoffe, die Medientemperatur, das vorgesehene Reinigungsverfahren und die vorhandene Absauganlage. So lassen sich Schlauchmaterial, Gelenkausführung und Zubehör passend zu Ihrem Prozess auswählen.

FAQ – Häufige Fragen

Eignet sich der Arm für regelmässige Reinigungszyklen?

Die Edelstahlkomponenten im Luftweg sind reinigungsfreundlich. Das Reinigungsverfahren muss jedoch auch mit Schlauchmaterial, lackierten Stahl- und Aluminiumbauteilen sowie möglichen elektrischen Optionen verträglich sein.

Wie wird die Haubenposition gehalten?

Die selbsttragende Mechanik hält die gewählte Position bei fachgerechter Befestigung und korrekt eingestellten Gelenken. Die aussenliegenden Einstellpunkte ermöglichen das Nachjustieren der Haltekräfte.

Welche Luftmenge benötigt der Absaugarm?

Der empfohlene Luftvolumenstrom beträgt 200–350 m³/h. Die konkrete Luftmenge richtet sich nach dem Prozess und der Erfassungssituation. Zusätzlich sind die Druckverluste von Arm, Leitung und Filter zu berücksichtigen.

Ist eine Drosselklappe enthalten?

Ja, die Edelstahl-Drosselklappe ist serienmässig integriert. Sie ermöglicht die Luftmengenregelung direkt am Arm.

Kann die Haube getauscht oder ergänzt werden?

Eine Haubenbeleuchtung ist als Option vorgesehen. Für eine andere Haube müssen Anschluss, Gewicht, Gelenkeinstellung und erforderlicher Volumenstrom zur konkreten Ausführung passen.

Welche Temperaturgrenze gilt?

Die standardmässigen PVC-Schlauchsegmente sind bis 80 °C temperaturbeständig. Für höhere Temperaturen muss eine geeignete Schlauchausführung gewählt und die Eignung des gesamten Arms geprüft werden.
