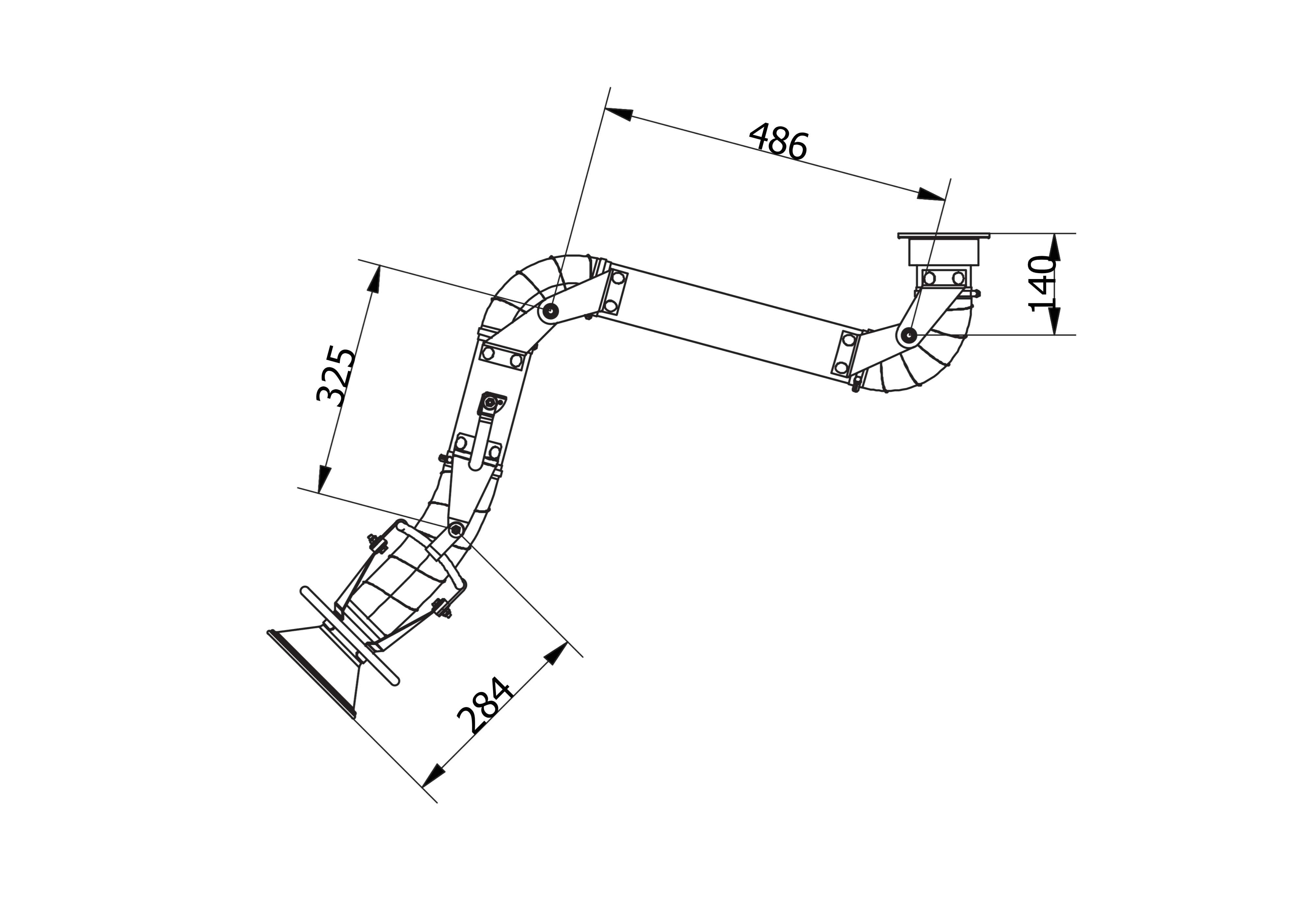

Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 75 mm, Reichweite 1,0 m
Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, hängend, Ø 75 mm, Reichweite 1,0 m"
Der hängende Absaugarm mit 1 m Reichweite und Rohr-Ø 75 mm ist eine kompakte Lösung für die Erfassung von Emissionen direkt an der Entstehungsstelle. Die Saughaube Ø 160 mm lässt sich über den umlaufenden Griff zum jeweiligen Bearbeitungspunkt führen.
Glatte Edelstahlrohre, eine Edelstahlhaube und Edelstahl-Innenverbindungen bilden den luftführenden Aufbau. Die selbsttragende Mechanik besitzt aussenliegende Einstellpunkte. Über die serienmässig integrierte Edelstahl-Drosselklappe lässt sich die Luftmenge am Arm regulieren.
Die Standardausführung ist mit schwarzen PVC-Schlauchsegmenten ausgestattet. Alternative Schlauchmaterialien ermöglichen die Anpassung an besondere Prozessanforderungen. Die Eignung für Feuchte, Reinigungsmittel und erhöhte Temperaturen ist anhand des gesamten Arms zu beurteilen.
1 m Reichweite
Kompakte, hängende Ausführung für einzelne Arbeitsplätze und kurze Positionierwege.
Saughaube Ø 160 mm
Edelstahlhaube mit Luftleitblech und umlaufendem Griff zur Führung nahe an der Quelle.
200–350 m³/h
Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.
Vorteile
- Kompakte Ausführung mit 1 m Reichweite
- Rohr-Ø 75 mm für lokale Erfassung an einzelnen Arbeitsplätzen
- Selbsttragende Konstruktion für eine einstellbare Haubenposition
- Glatte Edelstahlrohre mit weitgehend freiem Strömungsweg
- Edelstahl-Innenverbindungen einschliesslich Schrauben und Muttern
- Edelstahlhaube mit Luftleitblech und umlaufendem Griff
- Serienmässig integrierte Edelstahl-Drosselklappe
- Aussenliegende, zugängliche Einstellpunkte
- Alternative Schlauchausführungen für besondere Anforderungen
Der umlaufende Griff unterstützt das Ausrichten der Haube aus unterschiedlichen Arbeitspositionen. Bei fachgerechter Montage und korrekt eingestellten Gelenken hält die Mechanik die gewählte Haubenposition.
Die aussenliegende Mechanik befindet sich ausserhalb des abgesaugten Luftstroms. Einstellpunkte bleiben dadurch für Kontrolle und Nachjustierung zugänglich. Die hängende Montage hält die Arbeitsfläche für Werkstücke und Arbeitsmittel frei.
Einsatzbereiche
Die kompakte 75-mm-Ausführung eignet sich für Laborarbeitsplätze, Prüfplätze, Feinmontage und weitere Arbeitsbereiche mit örtlich begrenzten Emissionsquellen. Die kurze Reichweite ist besonders dort sinnvoll, wo der Bearbeitungspunkt nahe an der Befestigung liegt.
Edelstahlkomponenten im Luftweg sind insbesondere dort interessant, wo Feuchte, Materialbeständigkeit und regelmässige Reinigung bei der Auswahl eine Rolle spielen. Entscheidend sind die erfassten Stoffe und die Verträglichkeit sämtlicher Bauteile mit den Einsatzbedingungen.
Anwendungen in Lebensmittel-, Pharma- oder Reinraumbereichen erfordern eine Prüfung der konkreten Anforderungen. Edelstahl-Innenverbindungen allein begründen keine pauschale Hygiene- oder Reinraumeignung des vollständigen Arms.
Absauganlage und Filter müssen zu den Emissionen passen. Bei chemisch belasteten Medien, brennbaren Stoffen oder explosionsfähigen Gemischen ist die Eignung der gesamten Ausführung gesondert zu beurteilen.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Bauform | Selbsttragender Absaugarm, hängende Montage |
| Rohr-/Schlauch-Ø | 75 mm |
| Reichweite | 1 m |
| Saughaube | Ø 160 mm, Edelstahl, mit Luftleitblech und umlaufendem Griff |
| Empfohlener Luftvolumenstrom | 200–350 m³/h |
| Rohrsegmente | Glatte Edelstahlrohre |
| Edelstahlgüte der Edelstahlkomponenten | 304 |
| Innenverbindungen | Edelstahl, einschliesslich Schrauben und Muttern |
| Drosselklappe | Edelstahl, serienmässig integriert |
| Einstellpunkte | Aussenliegend |
| Haubengelenk | Aluminium, schwarz lackiert |
| Mittel- und Schwenkgelenke, Standard | Stahl, schwarz lackiert |
| Optionale Gelenkausführung | Mittel- und Schwenkgelenke aus Edelstahl auf Anfrage |
| Montagedrehgelenk | Kombination aus Aluminium und Edelstahl |
| Flexible Schlauchsegmente, Standard | Schwarzes PVC |
| Temperaturbeständigkeit der Standardschläuche | Bis 80 °C |
| Optionale Schlauchausführung | Lebensmitteltauglicher PUR-Schlauch mit Hygienezertifikat für den Schlauch |
| Weitere Schlauchoption | Elektrisch leitfähige Schlauchsegmente |
| Montagezubehör | Edelstahl-Wandhalterung |
| Anschlusszubehör | Edelstahl-Anschlussflansch Ø 75 mm |
| Weitere Option | Erdungsverbindungen zwischen den Metallbauteilen |
Der erforderliche Volumenstrom richtet sich nach dem Prozess und der Erfassungssituation. Arm, Rohrleitung, Formteile und Filter verursachen Druckverluste. Die Absauganlage muss die benötigte Luftmenge bei diesem Gesamtwiderstand bereitstellen.
Auswahl und Montage
Befestigen Sie den Arm an einer tragfähigen Wandkonsole oder einer geeigneten Unterkonstruktion für die hängende Montage. Berücksichtigen Sie die Hebelkräfte, den benötigten Schwenkbereich und eine Parkstellung ausserhalb von Verkehrswegen.
Prüfen Sie vor der Montage, ob sich die vorgesehenen Bearbeitungspunkte mit 1 m Reichweite erreichen lassen. Haube und Rohrsegmente müssen ausreichend Bewegungsfreiheit gegenüber Maschinen, Einrichtungen und Leitungen besitzen.
Halterung, Befestigungsmittel und Anschlussflansch müssen zum Untergrund und zum Flanschbild des Arms passen. Eine sichere Lastabtragung ist Voraussetzung für die Positionierbarkeit.
Die Einbindung in das Rohrsystem erfolgt über einen geeigneten Anschlussflansch und passende Rohrverbindungen. Bei erhöhten Anforderungen an Korrosionsbeständigkeit und Reinigung muss auch das Material der nachfolgenden Rohrleitung zum Prozess passen.
Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Die geeignete Distanz hängt von Ausbreitungsrichtung, Prozess und Querströmungen ab. Die Reichweite von 1 m beschreibt den Arbeitsbereich des Arms und entspricht nicht der wirksamen Erfassungsdistanz der Haube.
Stellen Sie die Luftmenge über die integrierte Drosselklappe ein. Bei mehreren Absaugstellen sind die gleichzeitig benötigten Volumenströme und die Verteilung auf die einzelnen Leitungsstränge gemeinsam auszulegen.
Reinigung und Hinweise
Kontrollieren Sie regelmässig Gelenke, Befestigungen und flexible Schlauchsegmente. Achten Sie auf gelockerte Verbindungen, Beschädigungen und veränderte Haltekräfte. Verschlissene Schlauchsegmente sind auszutauschen.
Reinigen Sie Haube und Luftleitblech entsprechend der anfallenden Verschmutzung. Die Intervalle richten sich nach Staub- und Aerosolbelastung sowie den Anforderungen des Arbeitsprozesses.
Edelstahl der Güte 304 ist nicht gegenüber jedem Medium oder Reinigungsmittel beständig. Konzentration, Temperatur und Einwirkdauer sind bei der Auswahl des Reinigungsverfahrens zu berücksichtigen.
Die Standardausführung besitzt auch lackierte Stahl- und Aluminiumbauteile. Für Nassreinigung oder Desinfektion müssen sämtliche Oberflächen, Gelenke und Schlauchsegmente mit dem vorgesehenen Verfahren verträglich sein. Aus den Edelstahl-Innenkomponenten ergibt sich keine automatische Eignung für Hochdruckreinigung.
Die Temperaturbeständigkeit bis 80 °C bezieht sich auf die standardmässigen PVC-Schlauchsegmente. Bei höheren Temperaturen, Funkenflug oder heissen Partikeln ist die Eignung des gesamten Arms und der angeschlossenen Anlage gesondert zu prüfen.
Elektrisch leitfähige Schlauchsegmente und Erdungsverbindungen sind unterschiedliche Ausstattungsmerkmale. Sie begründen keine automatische Freigabe für explosionsgefährdete Bereiche.
Kompatibilität und Zubehör
- Edelstahl-Wandhalterung für die hängende Montage
- Edelstahl-Anschlussflansch Ø 75 mm zur Einbindung in das Rohrnetz
- Optionale Mittel- und Schwenkgelenke aus Edelstahl
- Lebensmitteltaugliche PUR-Schlauchsegmente mit Hygienezertifikat für den Schlauch
- Elektrisch leitfähige Schlauchsegmente
- Erdungsverbindungen zwischen Haube, Rohren und Montagedrehgelenk
- Absperrschieber zur Trennung einzelner Leitungsstränge
- Passende Rohrverbindungen für den Anschluss
- Geeignetes Montagematerial für die vorhandene Befestigungsstruktur
Bei erhöhten Anforderungen an Korrosionsbeständigkeit und Reinigung ist neben dem Luftweg auch die äussere Gelenkausführung zu berücksichtigen. Die Standardausführung ist kein vollständig aus Edelstahl gefertigter Arm.
Das Hygienezertifikat einer optionalen PUR-Schlauchausführung bezieht sich auf den Schlauch. Die Eignung des vollständigen Arms für einen Lebensmittel-, Pharma- oder Reinraumprozess ist anhand der jeweiligen Anforderungen zu beurteilen.
Die integrierte Drosselklappe dient der Luftmengenregelung. Wenn einzelne Leitungsstränge definiert abgesperrt werden müssen, sind dafür geeignete zusätzliche Absperrelemente vorzusehen.
Halterung, Anschlussflansch und Optionen sind passend zur konkreten Ausführung auszuwählen und bei der Bestellung entsprechend anzugeben.
Beratung
Wir unterstützen Sie bei der Luftmengenauslegung, der Auswahl der Befestigung und der Einbindung in Ihr Rohrnetz. Dabei berücksichtigen wir Einbauhöhe, Arbeitsbereich, Schwenkbewegung und Parkstellung.
Nennen Sie uns die erfassten Stoffe, die Medientemperatur, das vorgesehene Reinigungsverfahren und die vorhandene Absauganlage. So lassen sich Schlauchmaterial und Gelenkausführung passend zu Ihrem Prozess auswählen.
FAQ – Häufige Fragen
Warum Edelstahl im Inneren?
Edelstahlrohre, Haube und Innenverbindungen bieten korrosionsbeständige Oberflächen im Luftweg. Die konkrete Beständigkeit hängt von den erfassten Medien und den Reinigungsbedingungen ab.
Welche Luftmenge benötigt der Absaugarm?
Der empfohlene Luftvolumenstrom beträgt 200–350 m³/h. Die konkrete Luftmenge richtet sich nach dem Prozess und der Erfassungssituation. Zusätzlich sind die Druckverluste von Arm, Leitung und Filter zu berücksichtigen.
Ist eine Drosselklappe enthalten?
Ja, die Edelstahl-Drosselklappe ist serienmässig integriert. Sie ermöglicht die Luftmengenregelung direkt am Arm.
Kann ich heissere Medien absaugen?
Die standardmässigen PVC-Schlauchsegmente sind bis 80 °C temperaturbeständig. Für höhere Temperaturen muss eine geeignete Schlauchausführung gewählt und die Eignung des gesamten Arms geprüft werden. Das Schlauchmaterial allein bestimmt die zulässigen Einsatzbedingungen nicht.
Ist der Arm vollständig aus Edelstahl gefertigt?
Nein. Der Luftweg besitzt Edelstahlkomponenten, während die Standardmechanik auch lackierte Stahl- und Aluminiumbauteile enthält. Mittel- und Schwenkgelenke aus Edelstahl sind als abweichende Ausführung vorgesehen.
Ist der Arm für Reinräume oder Lebensmittelbereiche geeignet?
Das muss anhand der konkreten Anforderungen geprüft werden. Edelstahl-Innenkomponenten allein belegen keine Reinraum- oder Lebensmittelzulassung des gesamten Arms. Schlauchmaterial, Gelenkausführung und Reinigungsverfahren müssen zum Prozess passen.
