Absaugarm mit Drosselklappe, stehend, Ø 100 mm, Reichweite 2,5 m
Produktinformationen "Absaugarm mit Drosselklappe, stehend, Ø 100 mm, Reichweite 2,5 m"
Der Absaugarm mit Drosselklappe, stehend, Ø 100 mm, Reichweite 2,5 m, Saughaube Ø 200 mm ist ein selbsttragender Absaugarm für grössere Werkstatt- und Laborbereiche, flexible Arbeitsplätze und Nachbearbeitungszonen mit wechselnden Positionen. Die stehende Ausführung eignet sich für Anwendungen, bei denen keine Deckenmontage vorgesehen ist oder der Absaugarm an einer geeigneten Konsole, einem Träger oder einer Standkonstruktion befestigt werden soll.
Die Konstruktion mit glatten Stahlrohren, aussenliegenden Gelenken, integrierter Drosselklappe und Saughaube Ø 200 mm unterstützt eine strömungsgünstige Luftführung, präzise Positionierung und eine anwendungsbezogene Feinabstimmung der Luftmenge. Für eine technisch passende Auswahl sollten Medium, Luftmenge, Unterdruck, Erfassungsdistanz, Haubenposition, Montagepunkt, Anschlussdurchmesser, Leitungsführung und statische Einbindung vor dem Einsatz geprüft werden.
Technische Beschreibung
Der stehend montierte Absaugarm mit Ø 100 mm Rohrdurchmesser und 2,5 m Reichweite wird eingesetzt, wenn eine Erfassungsstelle flexibel am Arbeitsplatz positioniert werden soll und ein grösserer Arbeitsradius benötigt wird. Die glatten Stahlrohre können Strömungsverluste und Ablagerungen reduzieren, während die aussenliegenden Gelenke konstruktiv vom direkten Schadstoffkontakt im Luftstrom getrennt bleiben und gut zugänglich sind.
Die integrierte Drosselklappe dient zur Regulierung der Luftmenge direkt am Absaugarm. Der empfohlene Luftvolumenstrom liegt bei 350–550 m³/h. Die tatsächliche Auslegung hängt jedoch immer von Prozess, Medium, Erfassungsdistanz, Haubenstellung, Unterdruck, Rohrführung, Druckverlusten, Leitungslängen und angeschlossener Absauganlage ab. Die PVC-Schläuche sind bis 80 °C angegeben und müssen zur Temperaturbelastung der jeweiligen Anwendung passen.
Stehende Punktabsaugung mit grösserem Arbeitsradius
Der Absaugarm unterstützt die lokale Erfassung von Rauch, Dämpfen, leichten Stäuben oder belasteter Luft an Arbeitsplätzen mit wechselnden Positionen.
Ø 100 mm, 2,5 m und 350–550 m³/h prüfen
Für die Auswahl sind Rohrdurchmesser, Reichweite, Saughaube, empfohlener Luftvolumenstrom, Medium, Montageart, Träger und Statik entscheidend.
Träger, Bedienweg und Luftführung abstimmen
Bei 2,5 m Reichweite sollten Befestigung, Tragfähigkeit, Bedienbarkeit und strömungsgünstige Leitungsführung vor der Montage geprüft werden.
Eigenschaften und Vorteile
- Stehend montierter, selbsttragender Absaugarm für grössere Arbeitsbereiche
- Rohr-Ø 100 mm für die Einbindung in entsprechend dimensionierte Absaugsysteme
- Reichweite 2,5 m für grosse Werkstatt- und Laborbereiche mit wechselnden Positionen
- Saughaube Ø 200 mm zur punktuellen Erfassung belasteter Luft direkt an der Quelle
- Integrierte Drosselklappe zur Feinabstimmung der Luftmenge am Arbeitsplatz
- Empfohlener Luftvolumenstrom 350–550 m³/h, abhängig von Prozess und Systemauslegung
- Glatte Stahlrohre können Strömungsverluste und Staubablagerungen reduzieren
- Aussenliegende Gelenke bleiben konstruktiv vom direkten Schadstoffkontakt im Luftstrom getrennt
- Gut zugängliche Mechanik für Kontrolle, Justage und Wartung
- Stabile Haltekräfte bei passender Befestigung, Tragfähigkeit und Gelenkeinstellung
- Stahl- und Aluminium-Bauteile für passende technische Einsatzbereiche
- PVC-Schläuche bis 80 °C, sofern Medium, Temperatur und Einbausituation dazu passen
Typische Einsatzbereiche
Der Absaugarm mit Drosselklappe Ø 100 mm und 2,5 m Reichweite eignet sich für grosse Werkstatt- und Laborbereiche, flexible Arbeitsplätze und Nachbearbeitungszonen mit wechselnden Positionen. Die konkrete Eignung hängt vom Medium, der Konzentration, der Luftmenge, der Temperatur, dem Unterdruck und dem angeschlossenen Absaugsystem ab.
- Grosse Werkstattbereiche mit punktueller Erfassung belasteter Luft
- Laborbereiche mit flexiblem Arbeitsradius
- Nachbearbeitungszonen mit wechselnden Positionen
- Löt-, Reparatur-, Schleif- oder leichte Bearbeitungsplätze, abhängig von Medium und Auslegung
- Arbeitsplätze, bei denen eine stehende Montage sinnvoller ist als eine Deckenmontage
- Einbindung in passende Absaug-, Abluft- oder Rohrsysteme
Auswahl- und Montagehinweise
Bei der Auswahl des Absaugarms sollte geprüft werden, ob Ø 100 mm, die Reichweite von 2,5 m, die Saughaube Ø 200 mm und der empfohlene Luftvolumenstrom von 350–550 m³/h zur jeweiligen Anwendung passen. Bei grösserer Reichweite sind Bedienweg, Haubenposition und Erfassungsdistanz besonders sorgfältig zu beurteilen.
Die stehende Befestigung erfolgt an einer geeigneten Konsole, einem Träger oder einer passenden Standkonstruktion. Dabei sind Befestigungspunkt, Tragfähigkeit, Träger- beziehungsweise Statikangaben, Bedienbarkeit, Anschlussführung und die Einbindung in das Rohrsystem gemeinsam zu prüfen. Die integrierte Drosselklappe kann zur Luftmengenanpassung genutzt werden, ersetzt aber keine korrekte Auslegung von Luftmenge, Unterdruck, Rohrführung und Erfassungsstelle.
Für den Anschluss an verzinkte Rohrleitungen sind passende Komponenten aus den Bereichen Absaugarme, Rohrsystem verzinkt, Rohrverbindungen, Absperrschieber und Montagematerial zu berücksichtigen. Zubehör wie KRC-100 oder WS-100 sollte anwendungsbezogen geprüft werden.

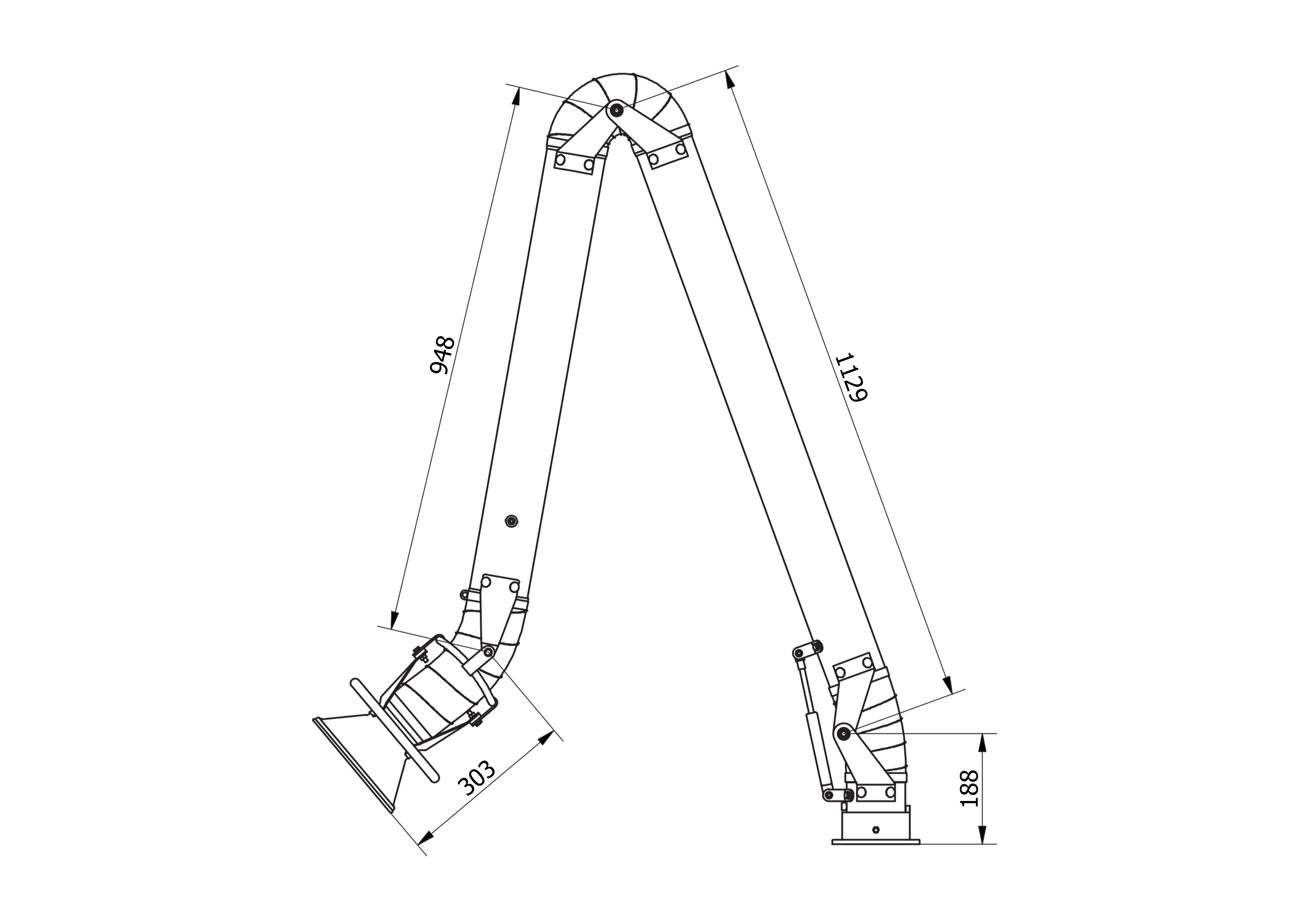

Technische Daten und Ausführung
| Merkmal | Ausführung |
|---|---|
| Produkttyp | Selbsttragender Absaugarm |
| Bauform | Stehend |
| Rohrdurchmesser | Ø 100 mm |
| Reichweite | 2,5 m |
| Saughaube | Ø 200 mm |
| Drosselklappe | Integriert |
| Empfohlener Luftvolumenstrom | 350–550 m³/h |
| Material / Schlauch | Stahl- und Aluminium-Bauteile; PVC-Schläuche bis 80 °C |
| Bestellhinweis | Montageart stehend, Reichweite 2,5 m, Ø 100 mm; Träger- und Statikangaben anwendungsbezogen prüfen |
| Zubehör | KRC-100; WS-100 optional bei zusätzlicher Wandabstützung; Absperrschieber und Montagematerial je nach Einbausituation |
| Einsatzbereich | Grosse Werkstatt- und Laborbereiche, flexible Arbeitsplätze und Nachbearbeitungszonen mit wechselnden Positionen |
Betrieb, Luftführung und Systemintegration
Im Betrieb sollte die Saughaube möglichst nahe an der Emissionsstelle positioniert werden. Abstand, Haubenstellung, Luftmenge und Unterdruck beeinflussen die Erfassungswirkung. Die integrierte Drosselklappe kann zur Feinabstimmung der Luftmenge am Arbeitsplatz genutzt werden, sofern das angeschlossene Absaugsystem passend dimensioniert ist.
Der Absaugarm kann über den Anschlussflansch KRC-100 und geeignete Rohrverbindungen an ein passendes Rohrsystem angeschlossen werden. In Netzwerken mit mehreren Armen können Absperrschieber zur Strangtrennung sinnvoll sein, wenn einzelne Stränge getrennt oder Luftmengen gezielter geführt werden sollen. Für eine saubere Systemintegration sollten Leitungsführung, Druckverlust, Volumenstrom, Anschlussmass, Stand- oder Trägerkonstruktion und Montagematerial gemeinsam betrachtet werden.
Beratung zum Absaugarm mit Drosselklappe Ø 100 mm
Bei stehenden Absaugarmen mit 2,5 m Reichweite lohnt sich eine kurze technische Klärung vor der Bestellung. Entscheidend sind Medium, Luftmenge, Unterdruck, Reichweite, Montageart, Saughaube, Drosselklappe, Trägerauswahl, Statik, Leitungsführung und Volumenstrom-Auslegung. Die Absaugtechnik Schweiz GmbH unterstützt bei Sonderlösungen, Hauben, Beleuchtung, Schwenkauslegern und der Einbindung in bestehende Systeme.
FAQ – Häufige Fragen zum Absaugarm mit Drosselklappe Ø 100 mm
Ist die 2,5-m-Variante schwerer einstellbar?
Die Gelenkkinematik unterstützt eine leichtgängige und stabile Positionierung. Bei 2,5 m Reichweite müssen Befestigung, Tragfähigkeit, Träger, Gelenkeinstellung und Bedienweg jedoch zur Anwendung passen.
Welche Volumenströme sind empfehlenswert?
Für Ø 100 mm ist ein Luftvolumenstrom von 350–550 m³/h empfohlen. Die tatsächliche Auslegung hängt von Prozess, Medium, Erfassungsdistanz, Unterdruck, Rohrführung und Leitungslängen ab.
Welche Temperaturgrenze gilt?
PVC-Schläuche sind bis 80 °C angegeben. Für höhere Temperaturen oder unklare thermische Belastungen sollten alternative Schlauchausführungen und die gesamte Anwendung technisch geprüft werden.
Wann ist die stehende Variante sinnvoll?
Die stehende Variante ist sinnvoll, wenn keine Deckenmontage möglich ist, eine Montage an Trägern oder Standkonstruktionen vorgesehen ist oder flexible Arbeitsbereiche mit grösserer Reichweite abgedeckt werden sollen.
Welche Anschlusskomponenten passen dazu?
Als Anschlussflansch ist KRC-100 angegeben. WS-100 kann bei zusätzlicher Wandabstützung sinnvoll sein. Zusätzlich können Rohrverbindungen, Absperrschieber und passendes Montagematerial erforderlich sein.
Gibt es Sonderlösungen mit Hauben, Beleuchtung oder Schwenkausleger?
Ja, Sonderlösungen mit alternativen Hauben, Beleuchtung oder Schwenkauslegern können anwendungsbezogen geprüft werden. Entscheidend sind Erfassungsaufgabe, Luftmenge, Arbeitsplatz, Montageart und Bedienung.
Wann sind Absperrschieber sinnvoll?
Absperrschieber können bei Netzwerken mit mehreren Armen sinnvoll sein, um einzelne Stränge zu trennen oder Luftmengen gezielter zu führen. Die Einbindung sollte zur Anlagensteuerung und Luftmengenverteilung passen.
Eignet sich der Absaugarm für jede Anwendung?
Nein. Die Eignung hängt vom Medium, der Konzentration, der Temperatur, der Luftmenge, dem Unterdruck, der Erfassungsdistanz, der Montageart und den betrieblichen Anforderungen ab. Bei unklaren Bedingungen sollte die Anwendung vor der Bestellung technisch geprüft werden.
