Produktinformationen "Absaugarm mit Drosselklappe, stehend, Ø 125 mm, Reichweite 3,0 m"

Der stehende Absaugarm mit 3 m Reichweite und Rohr-Ø 125 mm erfasst Emissionen direkt an der Entstehungsstelle. Er eignet sich für grössere Werkstattflächen, Nachbearbeitungszonen und Arbeitsplätze mit weit auseinanderliegenden Erfassungspunkten.

Die selbsttragende Konstruktion ermöglicht das Ausrichten der Saughaube Ø 250 mm im Arbeitsbereich. Glatte, pulverbeschichtete Metallrohre und aussenliegende Gelenke halten den Strömungsweg weitgehend frei. Über die serienmässig integrierte Drosselklappe lässt sich die Luftmenge am Arm regulieren.

Die Aluminiumhaube besitzt ein Luftleitblech und einen umlaufenden Griff. Flexible PVC-Schlauchsegmente verbinden die beweglichen Rohrabschnitte. Der empfohlene Luftvolumenstrom beträgt 550–900 m³/h; die Standardschläuche sind bis 80 °C temperaturbeständig.

3 m Reichweite

Stehende Ausführung für grosse Arbeitsfelder und wechselnde Bearbeitungspunkte.

Saughaube Ø 250 mm

Aluminiumhaube mit Luftleitblech und umlaufendem Griff zur Positionierung nahe an der Quelle.

550–900 m³/h

Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.

Vorteile

  • Stehende Montage ohne Befestigung an der Decke
  • 3 m Reichweite für grosse Arbeitsflächen und wechselnde Erfassungspunkte
  • Selbsttragende Konstruktion für eine einstellbare Haubenposition
  • Aussenliegende Tragmechanik und zugängliche Einstellpunkte
  • Glatte Rohrsegmente ohne innenliegende Tragmechanik
  • Integrierte Drosselklappe zur Luftmengenregelung
  • Aluminiumhaube mit Luftleitblech und umlaufendem Griff
  • Optionale Haubenbeleuchtung und Sensorsteuerung

Die Trag- und Gelenkmechanik liegt ausserhalb des abgesaugten Luftstroms. Dadurch entstehen im Rohrinneren keine zusätzlichen Hindernisse durch eine innenliegende Armabstützung. Die Einstellpunkte sind von aussen zugänglich, ohne in den Luftweg eingreifen zu müssen.

Bei fachgerechter Montage und korrekt eingestellten Gelenken bleibt die Haube in der gewählten Arbeitsposition. Der umlaufende Griff erleichtert das Nachführen, wenn sich Werkstück oder Bearbeitungspunkt verändern. Die zugänglichen Gelenke und separaten Schlauchsegmente unterstützen Kontrolle und Wartung.

Einsatzbereiche

Der Absaugarm ist für die Punktabsaugung von Schweissrauch, Schleif- und Polierstaub sowie Ölnebel vorgesehen. Typische Einsatzorte sind manuelle Bearbeitungsplätze, Reparaturstationen, lange Werkbänke und geeignete Laborarbeitsplätze.

Die Reichweite von 3 m unterstützt das Nachführen der Haube innerhalb einer grossen Arbeitszone. Die stehende Variante ist sinnvoll, wenn die Lasten über eine vorhandene Tragkonstruktion oder eine passende Konsole aufgenommen werden sollen.

Der Arm wird an eine geeignete Absauganlage angeschlossen. Ventilator, Abscheidung und Filterung müssen zu den erfassten Stoffen und zum Prozess passen. Die Standardausführung ist für nicht aggressive und nicht explosionsfähige Luftverunreinigungen vorgesehen.

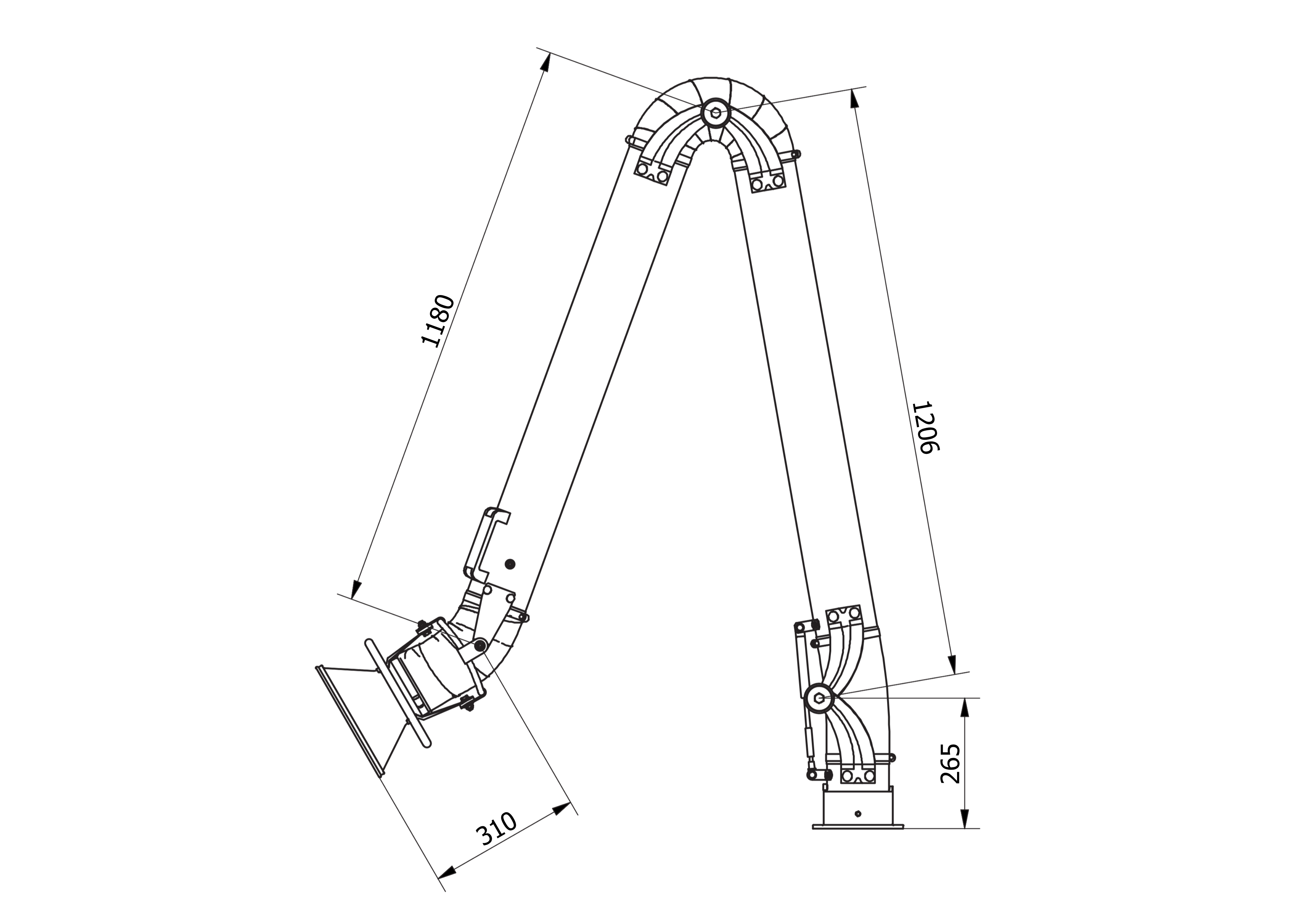

Technische Daten

Merkmal Ausführung
Bauform Selbsttragender Absaugarm, stehende Montage
Rohr-Ø 125 mm
Reichweite 3 m
Saughaube Ø 250 mm, Aluminium, mit Luftleitblech und umlaufendem Griff
Drosselklappe Serienmässig integriert
Empfohlener Luftvolumenstrom 550–900 m³/h
Rohrsegmente Glatte, pulverbeschichtete Metallrohre
Gelenkanordnung Aussenliegend, von aussen einstellbar
Haubengelenk Aluminium
Montagedrehgelenk Aluminium und Stahl
Flexible Schlauchsegmente Schwarzes PVC
Temperaturbeständigkeit der Standardschläuche Bis 80 °C
Befestigung Fest an einer geeigneten, tragfähigen Konsole oder Tragkonstruktion
Anschlusszubehör Stahl-Anschlussflansch Ø 125 mm, optional
Elektrische Optionen Haubenbeleuchtung, zusätzliche Schaltfunktion und Fotosensorpaket
Erdungsoption Elektrische Verbindung der metallischen Bauteile über Erdungsleitungen

Der benötigte Volumenstrom richtet sich nach dem Erfassungsprozess. Leitungslänge, Formteile, Arm und Filter verursachen Druckverluste, die bei der Auswahl der Absauganlage zusätzlich zu berücksichtigen sind. Massgebend ist die am Arm verfügbare Luftmenge unter Betriebsbedingungen.

Auswahl und Montage

Befestigen Sie den Arm stehend an einer geeigneten Konsole oder Tragkonstruktion. Unterkonstruktion, Verankerung und Befestigungsmittel müssen die auftretenden Lasten und Hebelkräfte beim Positionieren aufnehmen können. Bei 3 m Reichweite ist die Lastabtragung über den gesamten Bewegungsbereich zu berücksichtigen.

Planen Sie Einbauhöhe, Schwenkbereich und Parkstellung so, dass die Haube alle vorgesehenen Erfassungspunkte erreicht. Prüfen Sie mögliche Kollisionen mit Maschinen, Regalen und anderen Bauteilen. Bei einer mobilen Unterkonstruktion ist die Standsicherheit über den gesamten Bewegungsbereich zu beurteilen.

Für die Einbindung ist ein Stahl-Anschlussflansch Ø 125 mm als Zubehör vorgesehen. Der Anschluss an das verzinkte Rohrsystem erfolgt mit geeigneten Rohrverbindungen. Anschlussmasse, Flanschbild und Verbindungssystem müssen aufeinander abgestimmt sein.

Planen Sie kurze Leitungswege und vermeiden Sie unnötige Bögen, starke Querschnittsverengungen sowie geknickte Schlauchsegmente. Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Beachten Sie dabei Ausbreitungsrichtung und Querströmungen.

Die Reichweite von 3 m beschreibt den Arbeitsbereich des Arms und nicht die wirksame Erfassungsdistanz der Haube. Bei mehreren Absaugstellen sind die gleichzeitig benötigten Luftmengen und der Abgleich der einzelnen Stränge zu berücksichtigen. Zusätzliche Absperrschieber ermöglichen das Absperren nicht benötigter Stränge.

Reinigung und Hinweise

Kontrollieren Sie regelmässig Gelenke, Schraubverbindungen, Befestigung und Schlauchzustand. Reinigen Sie Haube, Luftleitblech und zugängliche Luftwege entsprechend der anfallenden Verschmutzung. Beschädigte oder verschlissene Schlauchsegmente sind auszutauschen.

Die Reinigungs- und Kontrollintervalle richten sich nach Prozess und Belastung. Aussenliegende Gelenke befinden sich ausserhalb des inneren Luftstroms, können aber durch die Umgebung verschmutzen und müssen ebenfalls kontrolliert werden.

Die Temperaturbeständigkeit bis 80 °C bezieht sich auf die standardmässigen PVC-Schläuche. Für höhere Temperaturen sind Schlauchmaterial, Beschichtung und übrige Bauteile gemeinsam zu prüfen. Bei Funkenflug oder heissen Partikeln ist die Eignung des gesamten Absaugsystems gesondert abzuklären.

Das Betriebsgeräusch hängt unter anderem von Volumenstrom, Klappenstellung, Armstellung und angeschlossener Anlage ab. Die glatten Rohrsegmente unterstützen einen strömungsgünstigen Luftweg. Ein fester Schalldruckpegel lässt sich ohne definierte Betriebs- und Messbedingungen nicht angeben.

Die optionale Verbindung der metallischen Bauteile über Erdungsleitungen bestätigt keine Eignung für explosionsgefährdete Bereiche. Dafür ist eine Beurteilung der vollständigen Anlagen- und Produktausführung erforderlich.

Kompatibilität und Zubehör

  • Zur stehenden Montage passende Konsole oder Tragkonstruktion
  • Stahl-Anschlussflansch Ø 125 mm zur Einbindung in das Rohrnetz
  • Haubenbeleuchtung mit Schalter und 8 m Kabel
  • Beleuchtungspaket mit zusätzlichem Schalter für eine abgestimmte Ventilator- oder elektrische Klappensteuerung und 8 m Kabel
  • Paket mit Fotosensor, Haubenbeleuchtung, Lichtschalter und 8 m Kabel
  • Erdungsoption zur elektrischen Verbindung von Haube, Rohren und Montagedrehgelenk
  • Geeignete Rohrverbinder und Übergänge für die vorhandene Anschlussgeometrie
  • Absperrschieber zur Trennung einzelner Stränge bei mehreren Absaugstellen
  • Passendes Montagematerial für Untergrund und Befestigungsstruktur
  • Ersatz-Schlauchsegmente passend zur stehenden Ausführung und Reichweite

Die Auswahl der Konsole richtet sich nach der tatsächlichen Montagegeometrie. Flanschbild, Tragfähigkeit und erforderlicher Bewegungsraum sind gemeinsam zu prüfen. Beleuchtung, Schalter und Fotosensor müssen mit der Steuerung der angeschlossenen Absauganlage abgestimmt werden.

Für Ersatzteile und Schlauchsegmente sind die stehende Bauform, Rohr-Ø 125 mm und 3 m Reichweite anzugeben. Bauteile der hängenden und stehenden Ausführung dürfen nicht ohne Prüfung gleichgesetzt werden.

Abweichende Hauben oder Erweiterungen des Arbeitsbereichs sind auf die konkrete Ausführung abzustimmen. Dabei sind mechanische Anschlüsse, Gewichtsausgleich, Befestigung und der zusätzliche Druckverlust zu berücksichtigen.

Beratung

Wir unterstützen Sie bei Trägerauswahl, Einbauhöhe, Luftmengenauslegung und Leitungsführung. Nennen Sie uns den Prozess, die erfassten Stoffe, die Lage der Erfassungspunkte, die Befestigungsstruktur und die vorhandene Absauganlage.

Bei 3 m Reichweite berücksichtigen wir besonders den verfügbaren Bewegungsraum und die Belastung der Unterkonstruktion. Haubenwahl, Beleuchtung und Steuerungsoptionen stimmen wir auf den Arbeitsplatz und die vorhandene Anlagentechnik ab.

FAQ – Häufige Fragen

Wie lässt sich die 3-m-Ausführung positionieren?

Der Arm wird über den umlaufenden Griff an der Haube ausgerichtet. Bedienkraft und Positionsstabilität hängen von der korrekten Gelenkeinstellung ab. Eine tragfähige Befestigung und ausreichend freier Bewegungsraum sind Voraussetzung.

Welche Licht- und Sensoroptionen sind erhältlich?

Optional sind eine Haubenbeleuchtung mit Schalter, ein Beleuchtungspaket mit zusätzlicher Schaltfunktion und ein Paket mit Fotosensor erhältlich. Die Pakete sind mit 8 m Kabel aufgeführt. Die elektrische Einbindung wird auf die Steuerung der Absauganlage abgestimmt.

Welche Pflegeintervalle sind sinnvoll?

Die Intervalle richten sich nach Prozess, Verschmutzung und Nutzungshäufigkeit. Prüfen Sie regelmässig Gelenke, Schraubverbindungen, Befestigung und Schlauchzustand. Reinigen Sie Haube und Luftleitblech entsprechend der Belastung und ersetzen Sie beschädigte Schlauchsegmente.

Welcher Luftvolumenstrom ist passend?

Für diese Ausführung sind 550–900 m³/h empfohlen. Der Luftbedarf richtet sich nach dem Prozess und der Erfassungssituation. Die Absauganlage muss diesen Volumenstrom bei den Druckverlusten von Arm, Leitungen und Filter bereitstellen.

Welche Temperaturgrenze gilt?

Die standardmässigen PVC-Schlauchsegmente sind bis 80 °C temperaturbeständig. Für höhere Temperaturen sowie bei Funkenflug oder heissen Partikeln muss die Eignung von Schlauchmaterial, Beschichtung und gesamtem Absaugsystem geprüft werden.

Ist eine Drosselklappe enthalten und brauche ich zusätzliche Absperrschieber?

Die Drosselklappe ist serienmässig integriert und dient zur Luftmengenregelung. Zusätzliche Absperrschieber können sinnvoll sein, wenn einzelne Stränge separat abgesperrt werden sollen. Eine dichte Absperrfunktion der Drosselklappe darf nicht vorausgesetzt werden.
