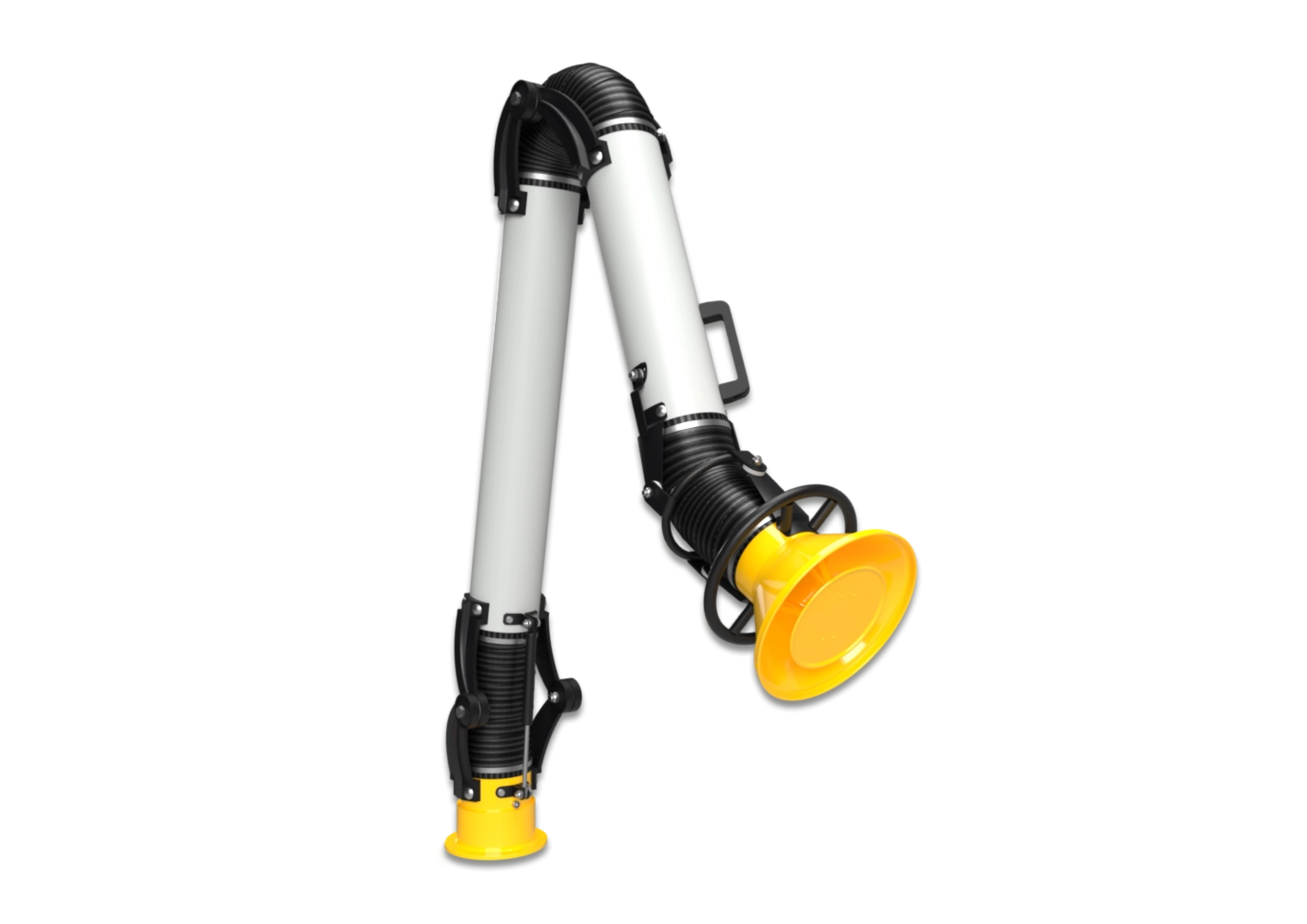

Absaugarm mit Drosselklappe, stehend, Ø 160 mm, Reichweite 3,0 m
Produktinformationen "Absaugarm mit Drosselklappe, stehend, Ø 160 mm, Reichweite 3,0 m"
Der Absaugarm mit Drosselklappe, stehend, Ø 160 mm, Reichweite 3,0 m, Saughaube Ø 315 mm ist ein selbsttragender Absaugarm für Werkstatt- und Laborplätze mit mittlerem bis grossem Arbeitsradius sowie für mobile Stationen oder Arbeitsbereiche mit wechselnden Positionen. Die stehende Ausführung eignet sich für Anwendungen, bei denen eine Deckenmontage nicht vorgesehen ist oder der Absaugarm an einer geeigneten Konsole, einem Träger oder einer Standkonstruktion befestigt werden soll.
Die stehende 3,0-m-Variante kombiniert eine robuste, leichtgängige Kinematik mit integrierter Drosselklappe und einer Saughaube Ø 315 mm. Dadurch lässt sich die Haube im Arbeitsbereich flexibel führen, während die Luftmenge direkt am Arbeitsplatz reguliert werden kann. Für eine technisch passende Auswahl sollten Medium, Luftmenge, Unterdruck, Erfassungsdistanz, Haubenposition, Montagepunkt, Anschlussdurchmesser, Leitungsführung, Statik und Trägerauswahl vor dem Einsatz geprüft werden.
Technische Beschreibung
Der stehend montierte Absaugarm mit Ø 160 mm Rohrdurchmesser und 3,0 m Reichweite wird eingesetzt, wenn eine leistungsstärkere Punktabsaugung mit grösserem Bewegungsradius benötigt wird. Die Bauform unterstützt eine flexible Haubenführung an grösseren Werkflächen, ohne zwingend eine Deckenbefestigung vorauszusetzen.
Die integrierte Drosselklappe dient zur anwendungsbezogenen Regulierung der Luftmenge direkt am Absaugarm. Der empfohlene Luftvolumenstrom liegt bei 900–1400 m³/h. Die tatsächliche Auslegung hängt jedoch immer von Prozess, Medium, Erfassungsdistanz, Haubenstellung, Unterdruck, Rohrführung, Druckverlusten, Leitungslängen und angeschlossener Absauganlage ab. Bei 3,0 m Reichweite sind Statik, Trägerauswahl, Befestigung, Bedienweg und Systemabstimmung besonders sorgfältig zu prüfen.
Stehende Punktabsaugung mit grossem Arbeitsradius
Der Absaugarm unterstützt die lokale Erfassung belasteter Luft an Werkstatt- und Laborplätzen mit grösserem Bewegungsbereich.
Ø 160 mm, 3,0 m und 900–1400 m³/h prüfen
Für die Auswahl sind Rohrdurchmesser, Reichweite, Saughaube, empfohlener Luftvolumenstrom, Montageart, Statik und Systemauslegung entscheidend.
Statik, Träger und Bedienweg abstimmen
Bei 3,0 m Reichweite sollten Befestigung, Tragfähigkeit, Gelenkeinstellung, Haubenführung und Leitungsanschluss vor der Montage gemeinsam geprüft werden.
Eigenschaften und Vorteile
- Stehend montierter, selbsttragender Absaugarm für Arbeitsplätze ohne Deckenmontage
- Rohr-Ø 160 mm für die Einbindung in entsprechend dimensionierte Absaugsysteme
- Reichweite 3,0 m für grössere Werkflächen und wechselnde Arbeitspositionen
- Saughaube Ø 315 mm zur punktuellen Erfassung belasteter Luft direkt an der Quelle
- Integrierte Drosselklappe zur Luftmengenregelung direkt am Arbeitsplatz
- Empfohlener Luftvolumenstrom 900–1400 m³/h, abhängig von Prozess und Systemauslegung
- Robuste Kinematik für regelmässiges Positionieren im Arbeitsalltag
- Leichtgängige Führung bei passender Befestigung, Tragfähigkeit und Gelenkeinstellung
- Geeignet für grössere Werkflächen, mobile Stationen und flexible Arbeitsplätze
- Stehende Montage als Alternative zu Wand- oder Deckenbefestigungen
- Systemintegration über passende Rohrverbindungen, Flansch, Montagematerial und gegebenenfalls Absperrschieber
Typische Einsatzbereiche
Der Absaugarm mit Drosselklappe Ø 160 mm und 3,0 m Reichweite eignet sich für Werkstatt- und Laborplätze mit mittlerem bis grossem Arbeitsradius sowie für mobile Stationen. Die konkrete Eignung hängt vom Medium, der Konzentration, der Luftmenge, dem Unterdruck, der Erfassungsdistanz und dem angeschlossenen Absaugsystem ab.
- Werkstattplätze mit grösserem Bewegungsradius
- Laborplätze mit lokaler Erfassung belasteter Luft
- Mobile Stationen mit stehend befestigtem Absaugarm
- Arbeitsplätze mit wechselnden Bearbeitungspositionen
- Bereiche, bei denen eine Deckenmontage nicht vorgesehen oder baulich ungünstig ist
- Einbindung in passende Absaug-, Abluft- oder Rohrsysteme
Auswahl- und Montagehinweise
Bei der Auswahl des Absaugarms sollte geprüft werden, ob Ø 160 mm, die Reichweite von 3,0 m, die Saughaube Ø 315 mm und der empfohlene Luftvolumenstrom von 900–1400 m³/h zur jeweiligen Anwendung passen. Die Haube sollte nahe genug an der Emissionsquelle positioniert werden können, ohne den Arbeitsablauf zu behindern.
Die stehende Befestigung erfolgt an einer geeigneten Konsole, einem Träger oder einer passenden Standkonstruktion. Bei 3,0 m Reichweite sind Befestigungspunkt, Tragfähigkeit, Statik, Trägerauswahl, Bedienbarkeit, Anschlussführung und Bewegungsradius besonders sorgfältig zu prüfen. Die integrierte Drosselklappe kann zur Luftmengenanpassung genutzt werden, ersetzt aber keine korrekte Auslegung von Luftmenge, Unterdruck, Rohrführung und Erfassungsstelle.
Für den Anschluss an verzinkte Rohrleitungen sind passende Komponenten aus den Bereichen Absaugarme, Rohrsystem verzinkt, Rohrverbindungen, Absperrschieber und Montagematerial zu berücksichtigen. Zubehör wie KROC-160, WS-160 oder WSD-160 sollte anwendungsbezogen geprüft werden.

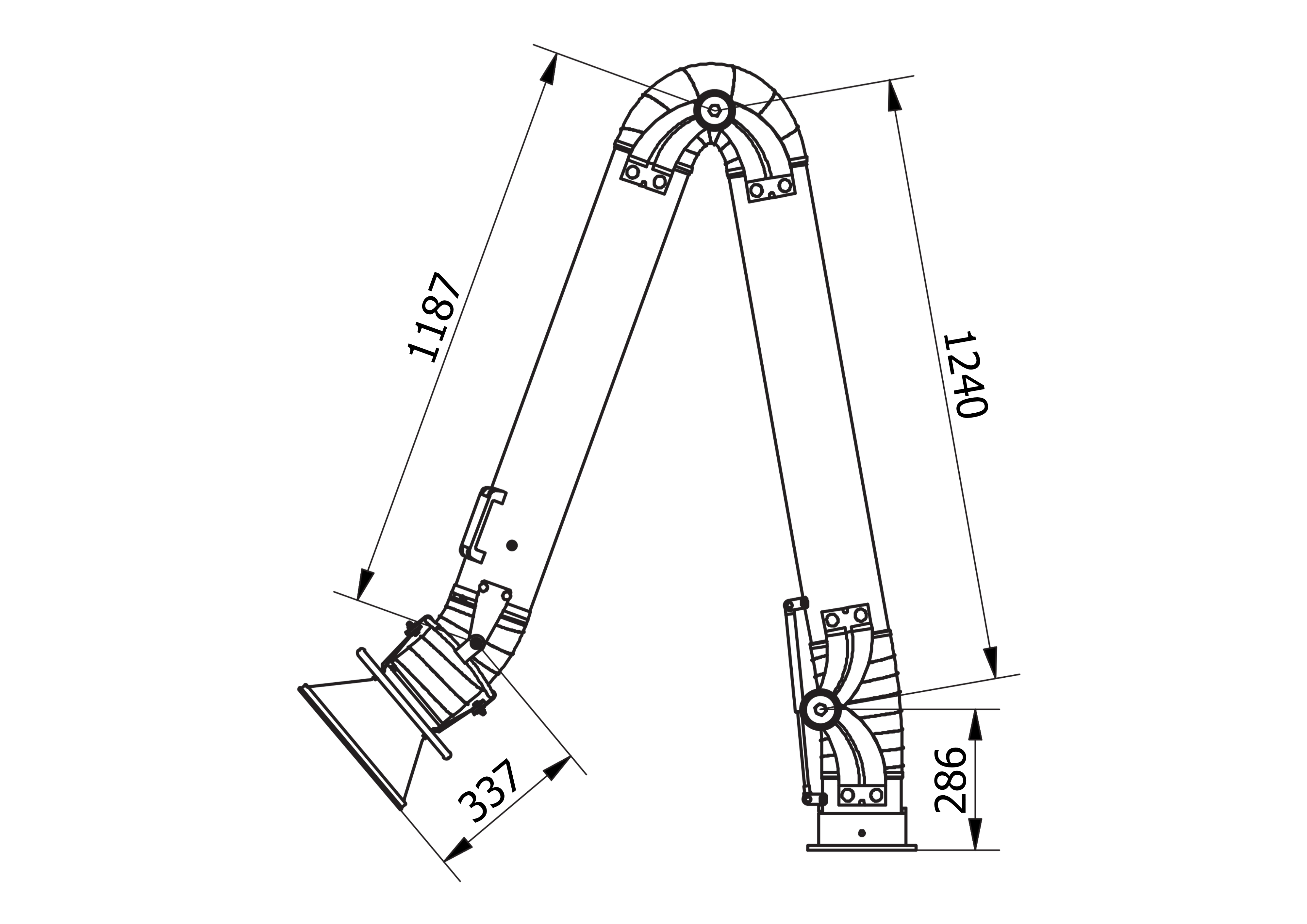

Technische Daten und Ausführung
| Merkmal | Ausführung |
|---|---|
| Produkttyp | Selbsttragender Absaugarm |
| Bauform | Stehend |
| Rohrdurchmesser | Ø 160 mm |
| Reichweite | 3,0 m |
| Saughaube | Ø 315 mm |
| Drosselklappe | Integriert |
| Empfohlener Luftvolumenstrom | 900–1400 m³/h |
| Montageart | Stehende Befestigung an geeigneter Konsole, Träger- oder Standkonstruktion |
| Zubehör | KROC-160; WS-160 oder WSD-160 optional; Absperrschieber und Montagematerial je nach Einbausituation |
| Einsatzbereich | Werkstatt- und Laborplätze mit mittlerem bis grossem Arbeitsradius; mobile Stationen |
Betrieb, Luftführung und Systemintegration
Im Betrieb sollte die Saughaube möglichst nahe an der Emissionsstelle positioniert werden. Abstand, Haubenstellung, Luftmenge und Unterdruck beeinflussen die Erfassungswirkung. Die integrierte Drosselklappe kann zur Luftmengenregelung direkt am Arbeitsplatz genutzt werden, sofern das angeschlossene Absaugsystem passend dimensioniert ist.
Der Absaugarm kann über den Anschlussflansch KROC-160 und passende Rohrverbindungen an ein geeignetes Rohrsystem angeschlossen werden. Bei Netzwerken mit mehreren Armen können Absperrschieber zur Strangtrennung sinnvoll sein, wenn einzelne Stränge getrennt oder Luftmengen gezielter geführt werden sollen. Für eine saubere Systemintegration sollten Leitungsführung, Druckverlust, Volumenstrom, Anschlussmass, Statik, Trägerauswahl und Montagematerial gemeinsam betrachtet werden.
Beratung zum Absaugarm mit Drosselklappe Ø 160 mm
Bei stehenden Absaugarmen mit Ø 160 mm und 3,0 m Reichweite lohnt sich eine technische Klärung vor der Bestellung. Entscheidend sind Medium, Luftmenge, Unterdruck, Reichweite, Montageart, Saughaube, Drosselklappe, Statik, Trägerauswahl, Leitungsführung und Systemauslegung. Die Absaugtechnik Schweiz GmbH unterstützt bei der Auswahl passender Trägerlösungen, Anschlusskomponenten und der Einbindung in bestehende Systeme.
FAQ – Häufige Fragen zum Absaugarm mit Drosselklappe Ø 160 mm
Leidet die Stabilität bei 3,0 m Reichweite?
Bei fachgerechter Montage unterstützt die Mechanik eine stabile Positionierung auch bei 3,0 m Reichweite. Befestigung, Tragfähigkeit, Trägerlösung, Gelenkeinstellung und Bedienweg müssen jedoch zur Anwendung passen.
Welche Geräuschwerte sind zu erwarten?
Die tatsächlichen Geräuschwerte hängen vom Luftvolumenstrom, vom Unterdruck, von der Rohrführung, von den Druckverlusten und von der angeschlossenen Absauganlage ab. Eine strömungsgünstige Leitungsführung kann Strömungsgeräusche reduzieren.
Kann ich später auf 4,0 m wechseln?
Je nach Systemaufbau kann ein Variantenwechsel möglich sein. Dabei müssen Montageart, Tragfähigkeit, Anschlussmass, Luftmenge, Bedienweg und vorhandene Träger- oder Standkonstruktion geprüft werden.
Welcher Luftvolumenstrom wird empfohlen?
Der empfohlene Luftvolumenstrom liegt bei 900–1400 m³/h. Die tatsächliche Auslegung hängt von Prozess, Medium, Erfassungsdistanz, Haubenstellung, Unterdruck, Rohrführung und angeschlossener Absauganlage ab.
Wann ist die stehende Variante sinnvoll?
Die stehende Variante ist sinnvoll, wenn keine Deckenmontage möglich ist, eine Montage an Trägern oder Standkonstruktionen vorgesehen ist oder grössere Arbeitsbereiche mit wechselnden Positionen abgedeckt werden sollen.
Welche Anschlusskomponenten passen dazu?
Als Anschlussflansch ist KROC-160 angegeben. WS-160 oder WSD-160 können je nach Befestigung und Abstützung sinnvoll sein. Zusätzlich können Rohrverbindungen, Absperrschieber und passendes Montagematerial erforderlich sein.
Wann sind Absperrschieber sinnvoll?
Absperrschieber können bei Netzwerken mit mehreren Armen sinnvoll sein, um einzelne Stränge zu trennen oder Luftmengen gezielter zu führen. Die Einbindung sollte zur Anlagensteuerung und Luftmengenverteilung passen.
Eignet sich der Absaugarm für jede Anwendung?
Nein. Die Eignung hängt vom Medium, der Konzentration, der Luftmenge, dem Unterdruck, der Erfassungsdistanz, der Montageart und den betrieblichen Anforderungen ab. Bei unklaren Bedingungen sollte die Anwendung vor der Bestellung technisch geprüft werden.
