Absaugarm mit Drosselklappe, stehend, Ø 160 mm, Reichweite 4,0 m
Produktinformationen "Absaugarm mit Drosselklappe, stehend, Ø 160 mm, Reichweite 4,0 m"
Der Absaugarm mit Drosselklappe, stehend, Ø 160 mm, Reichweite 4,0 m, Saughaube Ø 315 mm ist ein selbsttragender Absaugarm für grosse Arbeitszonen, Fertigungslinien, breite Werkbänke und Bereiche mit häufig wechselnden Arbeitspositionen. Die stehende Ausführung eignet sich für Anwendungen, bei denen eine Deckenmontage nicht vorgesehen ist oder der Absaugarm an einer geeigneten Konsole, einem Träger oder einer Standkonstruktion befestigt werden soll.
Aussenliegende Gelenke, eine integrierte Drosselklappe und die Saughaube Ø 315 mm unterstützen eine flexible Haubenführung und die direkte Luftmengensteuerung am Arbeitsplatz. Für eine technisch passende Auswahl sollten Medium, Luftmenge, Unterdruck, Erfassungsdistanz, Haubenposition, Montagepunkt, Anschlussdurchmesser, Leitungsführung, Trägersystem, Statik und Bewegungsradius vor dem Einsatz geprüft werden.
Technische Beschreibung
Der stehend montierte Absaugarm mit Ø 160 mm Rohrdurchmesser und 4,0 m Reichweite wird eingesetzt, wenn eine leistungsstärkere Punktabsaugung mit sehr grossem Bewegungsradius benötigt wird. Die Bauform unterstützt die Erfassung an grossen Werkflächen und wechselnden Bearbeitungspositionen, sofern Tragfähigkeit, Gelenkeinstellung, Luftmenge und Systemaufbau passend ausgelegt sind.
Die aussenliegenden Gelenke bleiben konstruktiv vom direkten Schadstoffkontakt im Luftstrom getrennt und sind für Kontrolle, Justage und Wartung gut zugänglich. Die integrierte Drosselklappe dient zur Regulierung der Luftmenge direkt am Absaugarm. Der empfohlene Luftvolumenstrom liegt bei 900–1400 m³/h. Die tatsächliche Auslegung hängt jedoch immer von Prozess, Medium, Erfassungsdistanz, Haubenstellung, Unterdruck, Rohrführung, Druckverlusten, Leitungslängen und angeschlossener Absauganlage ab.
Stehende Punktabsaugung für grosse Arbeitszonen
Der Absaugarm unterstützt die lokale Erfassung belasteter Luft an Fertigungslinien, grossen Werkbänken und Arbeitsplätzen mit wechselnden Positionen.
Ø 160 mm, 4,0 m und 900–1400 m³/h prüfen
Für die Auswahl sind Rohrdurchmesser, Reichweite, Saughaube, empfohlener Luftvolumenstrom, Montageart, Trägersystem und Statik entscheidend.
Träger, Radien und Bewegungsraum planen
Bei 4,0 m Reichweite sollten Tragfähigkeit, Befestigung, Bedienweg, Gelenkeinstellung und strömungsgünstige Radien vor der Montage geprüft werden.
Eigenschaften und Vorteile
- Stehend montierter, selbsttragender Absaugarm für grosse Arbeitszonen
- Rohr-Ø 160 mm für die Einbindung in entsprechend dimensionierte Absaugsysteme
- Reichweite 4,0 m für Fertigungslinien, grosse Werkbänke und wechselnde Arbeitspositionen
- Saughaube Ø 315 mm zur punktuellen Erfassung belasteter Luft direkt an der Quelle
- Integrierte Drosselklappe zur direkten Luftmengensteuerung am Absaugarm
- Empfohlener Luftvolumenstrom 900–1400 m³/h, abhängig von Prozess und Systemauslegung
- Aussenliegende Gelenke bleiben konstruktiv vom direkten Schadstoffkontakt im Luftstrom getrennt
- Rohrinneres bleibt für Kontrolle und Reinigung besser zugänglich
- Hohe Haltekraft bei fachgerechter Montage und passender Gelenkeinstellung
- Geeignet für industrielle Anwendungen mit regelmässiger Positionierung im Arbeitsalltag
- Systemintegration über passende Rohrverbindungen, Flansch, Montagematerial und gegebenenfalls Absperrschieber
Typische Einsatzbereiche
Der Absaugarm mit Drosselklappe Ø 160 mm und 4,0 m Reichweite eignet sich für Fertigungslinien, grosse Werkbänke und Bereiche mit häufig wechselnden Arbeitspositionen. Die konkrete Eignung hängt vom Medium, der Konzentration, der Luftmenge, dem Unterdruck, der Erfassungsdistanz und dem angeschlossenen Absaugsystem ab.
- Fertigungslinien mit lokaler Erfassung belasteter Luft
- Grosse Werkbänke mit wechselnden Bearbeitungspunkten
- Werkstatt- und Produktionsbereiche mit grossem Bewegungsradius
- Arbeitsplätze, bei denen eine stehende Montage sinnvoller ist als eine Deckenmontage
- Bereiche mit hohem Luftvolumenstrombedarf und flexibler Haubenführung
- Einbindung in passende Absaug-, Abluft- oder Rohrsysteme
Auswahl- und Montagehinweise
Bei der Auswahl des Absaugarms sollte geprüft werden, ob Ø 160 mm, die Reichweite von 4,0 m, die Saughaube Ø 315 mm und der empfohlene Luftvolumenstrom von 900–1400 m³/h zur jeweiligen Anwendung passen. Die Haube sollte nahe genug an der Emissionsquelle positioniert werden können, ohne den Arbeitsablauf oder den Bewegungsraum zu behindern.
Die stehende Befestigung erfolgt an einer geeigneten Konsole, einem Träger oder einer passenden Standkonstruktion. Bei 4,0 m Reichweite sind Tragfähigkeit des Trägers, Statik, Befestigungspunkt, Bedienbarkeit, Bewegungsradius und Anschlussführung besonders sorgfältig zu prüfen. Die integrierte Drosselklappe kann zur Luftmengenanpassung genutzt werden, ersetzt aber keine korrekte Auslegung von Luftmenge, Unterdruck, Rohrführung und Erfassungsstelle.
Für den Anschluss an verzinkte Rohrleitungen sind passende Komponenten aus den Bereichen Absaugarme, Rohrsystem verzinkt, Rohrverbindungen, Absperrschieber und Montagematerial zu berücksichtigen. Zubehör wie KROC-160, WS-160 oder WSD-160 sollte anwendungsbezogen geprüft werden.

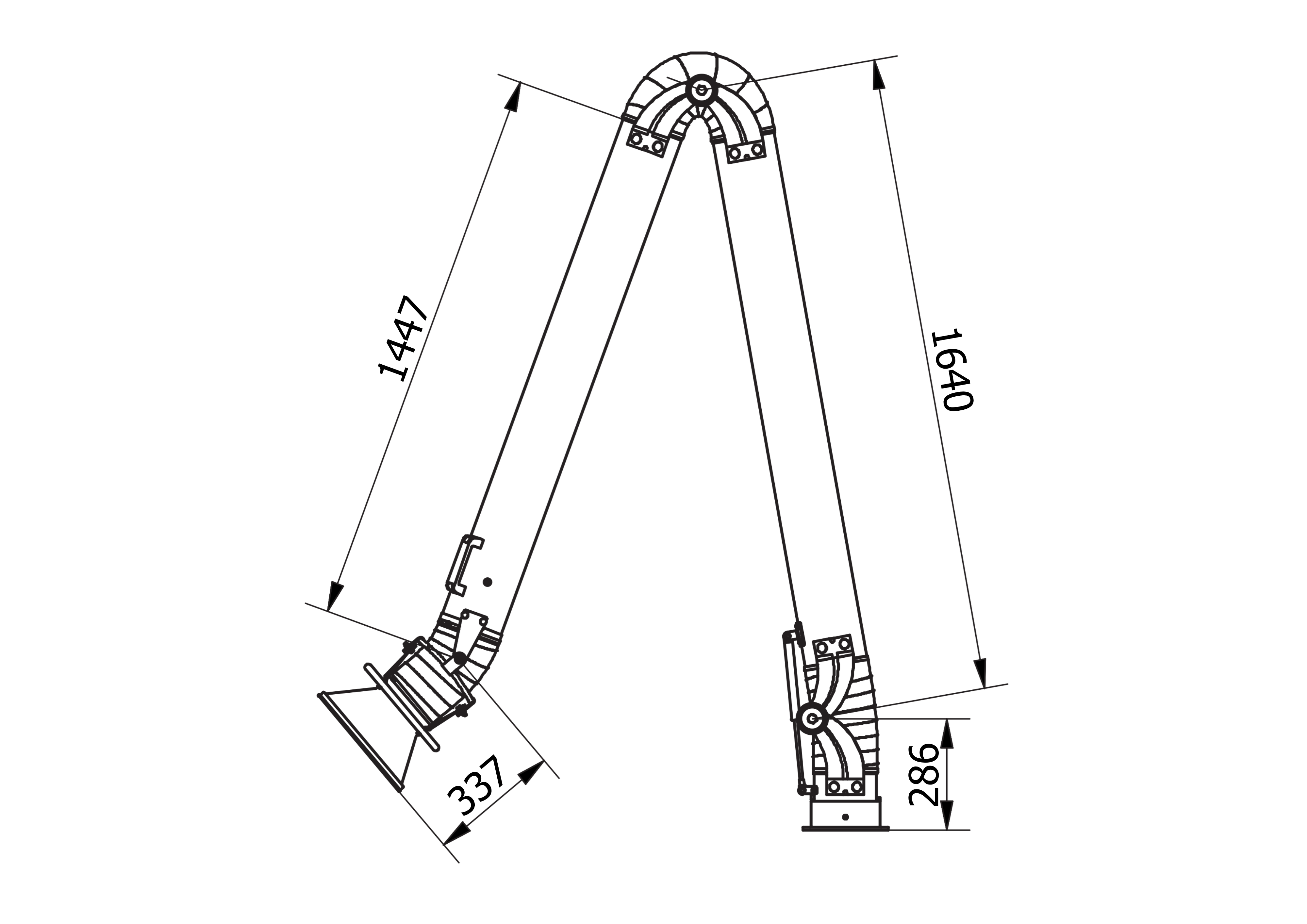

Technische Daten und Ausführung
| Merkmal | Ausführung |
|---|---|
| Produkttyp | Selbsttragender Absaugarm |
| Bauform | Stehend |
| Rohrdurchmesser | Ø 160 mm |
| Reichweite | 4,0 m |
| Saughaube | Ø 315 mm |
| Drosselklappe | Integriert |
| Empfohlener Luftvolumenstrom | 900–1400 m³/h |
| Montageart | Stehende Befestigung an geeignetem Trägersystem, Konsole oder Standkonstruktion |
| Zubehör | KROC-160; WS-160 oder WSD-160 optional; Absperrschieber und Montagematerial je nach Einbausituation |
| Einsatzbereich | Fertigungslinien, grosse Werkbänke und Bereiche mit häufig wechselnden Arbeitspositionen |
Betrieb, Luftführung und Systemintegration
Im Betrieb sollte die Saughaube möglichst nahe an der Emissionsstelle positioniert werden. Abstand, Haubenstellung, Luftmenge und Unterdruck beeinflussen die Erfassungswirkung. Die integrierte Drosselklappe kann zur direkten Luftmengensteuerung genutzt werden, sofern das angeschlossene Absaugsystem passend dimensioniert ist.
Der Absaugarm kann über den Anschlussflansch KROC-160 und passende Rohrverbindungen an ein geeignetes Rohrsystem angeschlossen werden. Strömungsgünstige Radien, ausreichend dimensionierte Leitungen und ein passend ausgelegter Volumenstrom unterstützen eine stabile Erfassung. Für eine saubere Systemintegration sollten Leitungsführung, Druckverlust, Anschlussmass, Trägersystem, Statik, Montagematerial und gegebenenfalls Absperrschieber gemeinsam betrachtet werden.
Beratung zum Absaugarm mit Drosselklappe Ø 160 mm
Bei stehenden Absaugarmen mit Ø 160 mm und 4,0 m Reichweite lohnt sich eine technische Klärung vor der Bestellung. Entscheidend sind Medium, Luftmenge, Unterdruck, Reichweite, Montageart, Saughaube, Drosselklappe, Trägersystem, Statik, Leitungsführung und Systemintegration. Die Absaugtechnik Schweiz GmbH unterstützt bei der Auswahl passender Trägerlösungen, Anschlusskomponenten, Zubehör und Einbindung in bestehende Systeme.
FAQ – Häufige Fragen zum Absaugarm mit Drosselklappe Ø 160 mm
Ist die 4,0-m-Variante schwerer einstellbar?
Die Gelenkkinematik unterstützt eine leichtgängige und stabile Positionierung auch bei grossem Radius. Befestigung, Tragfähigkeit, Trägersystem, Gelenkeinstellung und Bedienweg müssen jedoch zur Anwendung passen.
Welche Temperaturgrenzen gelten?
PVC-Schläuche sind bis 80 °C angegeben. Für höhere Temperaturen oder unklare thermische Belastungen sollten alternative Schlauchausführungen und die gesamte Anwendung technisch geprüft werden.
Welche Zusatzoptionen gibt es?
Haubenbeleuchtung, Sensor-Sets und erweiterte Haubenvarianten können anwendungsbezogen geprüft werden. Entscheidend sind Erfassungsaufgabe, Luftmenge, Arbeitsplatz, Montageart und Bedienung.
Welcher Luftvolumenstrom wird empfohlen?
Der empfohlene Luftvolumenstrom liegt bei 900–1400 m³/h. Die tatsächliche Auslegung hängt von Prozess, Medium, Erfassungsdistanz, Haubenstellung, Unterdruck, Rohrführung und angeschlossener Absauganlage ab.
Wie nah sollte die Haube an die Quelle geführt werden?
Die Haube sollte so nah wie möglich an die Emissionsquelle geführt werden, soweit dies für den Arbeitsablauf sicher und praktikabel ist. Kurze Abstände verbessern die Erfassung und reduzieren Nebenluft.
Welche Anschlusskomponenten passen dazu?
Als Anschlussflansch ist KROC-160 angegeben. WS-160 oder WSD-160 können je nach Befestigung und Abstützung sinnvoll sein. Zusätzlich können Rohrverbindungen, Absperrschieber und passendes Montagematerial erforderlich sein.
Wann sind Absperrschieber sinnvoll?
Absperrschieber können bei mehreren Abnahmestellen sinnvoll sein, um einzelne Stränge zu trennen oder Luftmengen gezielter zu führen. Die Einbindung sollte zur Anlagensteuerung und Luftmengenverteilung passen.
Eignet sich der Absaugarm für jede Anwendung?
Nein. Die Eignung hängt vom Medium, der Konzentration, der Luftmenge, dem Unterdruck, der Erfassungsdistanz, der Montageart und den betrieblichen Anforderungen ab. Bei unklaren Bedingungen sollte die Anwendung vor der Bestellung technisch geprüft werden.
