Absaugarm mit Drosselklappe, stehend, Ø 160 mm, Reichweite 2,0 m
Produktinformationen "Absaugarm mit Drosselklappe, stehend, Ø 160 mm, Reichweite 2,0 m"
Der stehende Absaugarm mit 2 m Reichweite und Rohr-Ø 160 mm erfasst Emissionen direkt an der Entstehungsstelle. Er eignet sich für Werkstatt- und Produktionsarbeitsplätze, an denen die Befestigung an einem tragfähigen Gestell oder einer geeigneten Konsole erfolgen soll.
Die selbsttragende Konstruktion ermöglicht das Ausrichten der Saughaube Ø 315 mm im Arbeitsbereich. Glatte, pulverbeschichtete Metallrohre und aussenliegende Gelenke halten den Strömungsweg weitgehend frei. Über die serienmässig integrierte Drosselklappe lässt sich die Luftmenge am Arm regulieren.
Die Aluminiumhaube besitzt ein Luftleitblech und einen umlaufenden Griff. Flexible PVC-Schlauchsegmente verbinden die beweglichen Rohrabschnitte. Der empfohlene Luftvolumenstrom beträgt 900–1400 m³/h; die Standardschläuche sind bis 80 °C temperaturbeständig.
2 m Reichweite
Stehende Ausführung zur festen Montage an einer geeigneten Konsole oder Tragkonstruktion.
Saughaube Ø 315 mm
Aluminiumhaube mit Luftleitblech und umlaufendem Griff zur Positionierung nahe an der Quelle.
900–1400 m³/h
Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.
Vorteile
- Stehende Montage ohne Befestigung an der Decke
- 2 m Reichweite für einzelne Arbeitsplätze und wechselnde Erfassungspunkte
- Selbsttragende Konstruktion für eine einstellbare Haubenposition
- Aussenliegende Tragmechanik und zugängliche Einstellpunkte
- Glatte Rohrsegmente ohne innenliegende Tragmechanik
- Integrierte Drosselklappe zur Luftmengenregelung
- Aluminiumhaube mit Luftleitblech und umlaufendem Griff
- Optionale grössere Haube, Beleuchtung und Sensorsteuerung
Die Trag- und Gelenkmechanik liegt ausserhalb des abgesaugten Luftstroms. Dadurch entstehen im Rohrinneren keine zusätzlichen Hindernisse durch eine innenliegende Armabstützung. Die Einstellpunkte sind von aussen zugänglich, ohne in den Luftweg eingreifen zu müssen.
Bei fachgerechter Montage und korrekt eingestellten Gelenken bleibt die Haube in der gewählten Arbeitsposition. Der umlaufende Griff erleichtert das Nachführen bei wechselnden Bearbeitungspunkten. Die zugänglichen Gelenke und separaten Schlauchsegmente unterstützen Kontrolle und Wartung.
Einsatzbereiche
Der Absaugarm ist für die Punktabsaugung von Schweissrauch, Schleif- und Polierstaub sowie Ölnebel vorgesehen. Typische Einsatzorte sind manuelle Bearbeitungsplätze, Reparaturstationen und Werkbänke in Werkstatt und Produktion.
Die stehende Variante ist sinnvoll, wenn die Lasten über eine vorhandene Tragkonstruktion oder eine passende Konsole aufgenommen werden sollen. Für die Montage auf einer mobilen Einheit müssen zusätzlich deren Standsicherheit und die Belastungen beim Verstellen geprüft werden.
Der Arm wird an eine geeignete Absauganlage angeschlossen. Ventilator, Abscheidung und Filterung müssen zu den erfassten Stoffen und zum Prozess passen. Die Standardausführung ist für nicht aggressive und nicht explosionsfähige Luftverunreinigungen vorgesehen.

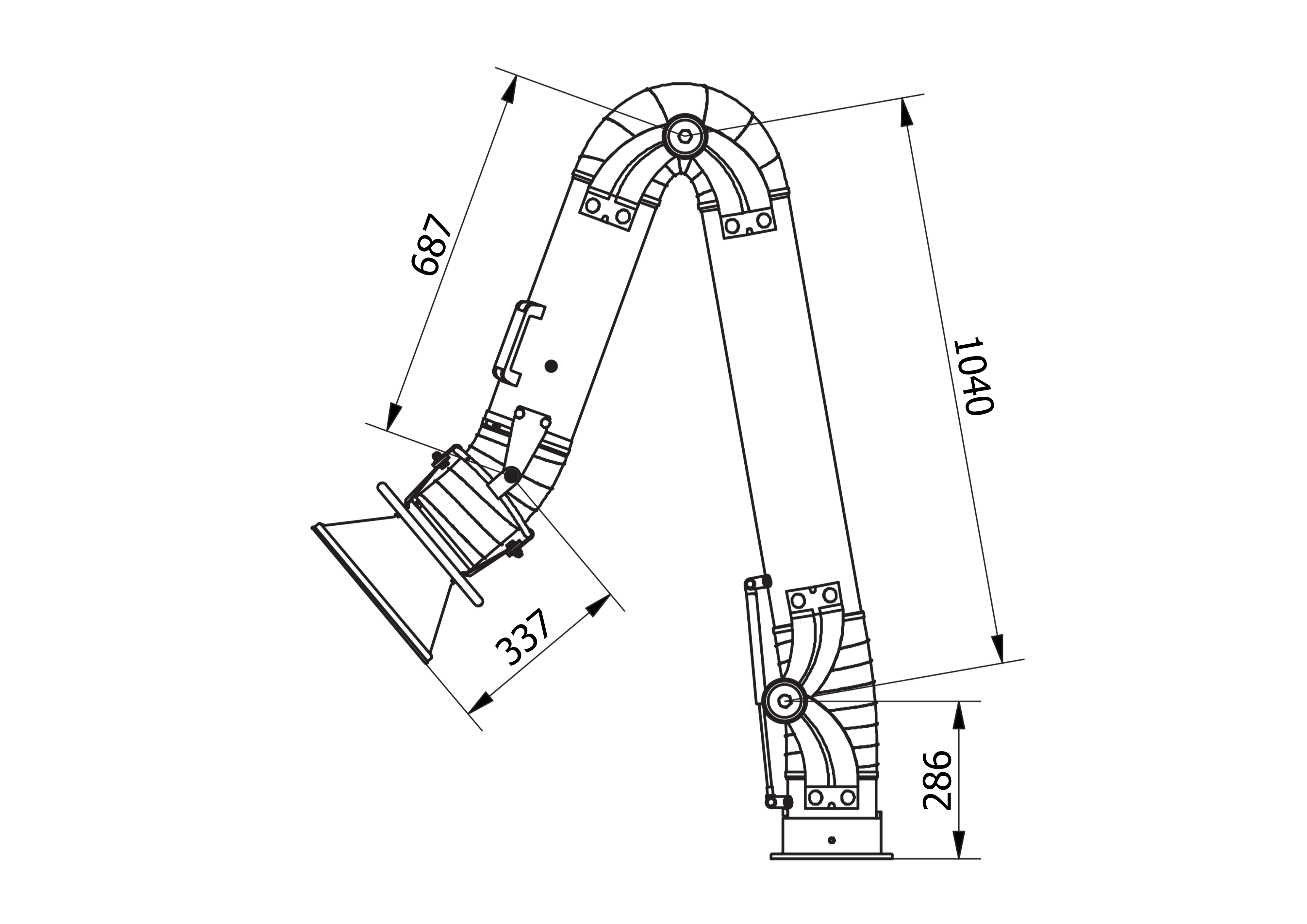

Technische Daten
| Merkmal | Ausführung |
|---|---|
| Bauform | Selbsttragender Absaugarm, stehende Montage |
| Rohr-Ø | 160 mm |
| Reichweite | 2 m |
| Saughaube | Ø 315 mm, Aluminium, mit Luftleitblech und umlaufendem Griff |
| Drosselklappe | Serienmässig integriert |
| Empfohlener Luftvolumenstrom | 900–1400 m³/h |
| Rohrsegmente | Glatte, pulverbeschichtete Metallrohre |
| Gelenkanordnung | Aussenliegend, von aussen einstellbar |
| Haubengelenk | Aluminium |
| Montagedrehgelenk | Aluminium und Stahl |
| Flexible Schlauchsegmente | Schwarzes PVC |
| Temperaturbeständigkeit der Standardschläuche | Bis 80 °C |
| Befestigung | Fest an einer geeigneten, tragfähigen Konsole oder Tragkonstruktion |
| Anschlusszubehör | Stahl-Anschlussflansche Ø 150 mm oder Ø 160 mm, optional |
| Alternative Saughaube | Ø 500 mm, optional |
| Elektrische Optionen | Haubenbeleuchtung, zusätzliche Schaltfunktion und Fotosensorpaket |
| Erdungsoption | Elektrische Verbindung der metallischen Bauteile über Erdungsleitungen |
Der benötigte Volumenstrom richtet sich nach dem Erfassungsprozess. Leitungslänge, Formteile, Arm und Filter verursachen Druckverluste, die bei der Auswahl der Absauganlage zusätzlich zu berücksichtigen sind. Massgebend ist die am Arm verfügbare Luftmenge unter Betriebsbedingungen.
Auswahl und Montage
Befestigen Sie den Arm stehend an einer geeigneten Konsole oder Tragkonstruktion. Unterkonstruktion, Verankerung und Befestigungsmittel müssen die auftretenden Lasten und Hebelkräfte beim Positionieren aufnehmen können.
Planen Sie Einbauhöhe, Schwenkbereich und Parkstellung so, dass die Haube alle vorgesehenen Erfassungspunkte erreicht. Prüfen Sie mögliche Kollisionen mit Maschinen, Regalen und anderen Bauteilen. Bei einer mobilen Unterkonstruktion ist die Standsicherheit über den gesamten Bewegungsbereich zu beurteilen.
Für die Einbindung sind Stahl-Anschlussflansche Ø 150 mm und Ø 160 mm als Zubehör vorgesehen. Wählen Sie die passende Ausführung für das vorhandene verzinkte Rohrsystem und geeignete Rohrverbindungen. Anschlussmasse, Flanschbild und Verbindungssystem müssen aufeinander abgestimmt sein.
Planen Sie kurze Leitungswege und vermeiden Sie unnötige Bögen, starke Querschnittsverengungen sowie geknickte Schlauchsegmente. Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Beachten Sie dabei Ausbreitungsrichtung und Querströmungen.
Die Reichweite von 2 m beschreibt den Arbeitsbereich des Arms und nicht die wirksame Erfassungsdistanz der Haube. Bei mehreren Absaugstellen sind die gleichzeitig benötigten Luftmengen und der Abgleich der einzelnen Stränge zu berücksichtigen.
Reinigung und Hinweise
Kontrollieren Sie regelmässig Gelenke, Schraubverbindungen, Befestigung und Schlauchzustand. Reinigen Sie Haube, Luftleitblech und zugängliche Luftwege entsprechend der anfallenden Verschmutzung. Beschädigte oder verschlissene Schlauchsegmente sind auszutauschen.
Die Reinigungs- und Kontrollintervalle richten sich nach Prozess und Belastung. Aussenliegende Gelenke befinden sich ausserhalb des inneren Luftstroms, können aber durch die Umgebung verschmutzen und müssen ebenfalls kontrolliert werden.
Die Temperaturbeständigkeit bis 80 °C bezieht sich auf die standardmässigen PVC-Schläuche. Für höhere Temperaturen sind Schlauchmaterial, Beschichtung und übrige Bauteile gemeinsam zu prüfen. Bei Funkenflug oder heissen Partikeln ist die Eignung des gesamten Absaugsystems gesondert abzuklären.
Das Betriebsgeräusch hängt unter anderem von Volumenstrom, Klappenstellung, Armstellung und angeschlossener Anlage ab. Die glatten Rohrsegmente unterstützen einen strömungsgünstigen Luftweg. Ein fester Schalldruckpegel lässt sich ohne definierte Betriebs- und Messbedingungen nicht angeben.
Die optionale Verbindung der metallischen Bauteile über Erdungsleitungen bestätigt keine Eignung für explosionsgefährdete Bereiche. Dafür ist eine Beurteilung der vollständigen Anlagen- und Produktausführung erforderlich.
Kompatibilität und Zubehör
- Passende Montagehalterung in Standard- oder verlängerter Ausführung, abhängig von der Einbausituation
- Stahl-Anschlussflansch Ø 150 mm oder Ø 160 mm zur Einbindung in das Rohrnetz
- Optionale Saughaube Ø 500 mm als Alternative zur Standardhaube
- Haubenbeleuchtung mit Schalter und 8 m Kabel
- Beleuchtungspaket mit zusätzlichem Schalter für eine abgestimmte Ventilator- oder elektrische Klappensteuerung und 8 m Kabel
- Paket mit Fotosensor, Haubenbeleuchtung, Lichtschalter und 8 m Kabel
- Erdungsoption zur elektrischen Verbindung von Haube, Rohren und Montagedrehgelenk
- Absperrschieber zur Trennung einzelner Stränge bei mehreren Absaugstellen
- Passendes Montagematerial für Untergrund und Befestigungsstruktur
- Ersatz-Schlauchsegmente passend zur stehenden Ausführung und Reichweite
Die Auswahl der Halterung richtet sich nach der tatsächlichen Montagegeometrie. Flanschbild, Tragfähigkeit und erforderlicher Bewegungsraum sind gemeinsam zu prüfen. Beleuchtung, Schalter und Fotosensor müssen mit der Steuerung der angeschlossenen Absauganlage abgestimmt werden.
Bei einer anderen Haube sind zusätzlich Gewicht, Gelenkeinstellung und benötigte Luftmenge zu berücksichtigen. Eine grössere Haube führt bei unverändertem Volumenstrom nicht automatisch zu einer besseren Erfassung.
Für Ersatzteile und Schlauchsegmente sind die stehende Bauform, Rohr-Ø 160 mm und 2 m Reichweite anzugeben. Bauteile der hängenden und stehenden Ausführung dürfen nicht ohne Prüfung gleichgesetzt werden.
Beratung
Wir unterstützen Sie bei Trägerauswahl, Einbauhöhe, Luftmengenauslegung und Leitungsführung. Nennen Sie uns den Prozess, die erfassten Stoffe, die vorgesehenen Erfassungspunkte, die Befestigungsstruktur und die vorhandene Absauganlage.
Bei mehreren Arbeitsplätzen prüfen wir die gleichzeitig benötigten Luftmengen und die Verteilung auf die einzelnen Stränge. Eine grössere Haube, Beleuchtung und Steuerungsoptionen stimmen wir auf den Arbeitsplatz und die vorhandene Anlagentechnik ab.
FAQ – Häufige Fragen
Wann ist die stehende Variante sinnvoll?
Wenn der Arm an einem geeigneten Gestell oder einer Konsole befestigt werden soll und keine hängende Montage vorgesehen ist. Die stehende Ausführung benötigt eine feste, tragfähige Befestigung. Eine mobile Verwendung setzt eine dafür geeignete und standsichere Unterkonstruktion voraus.
Wie nahe muss die Haube an der Quelle stehen?
Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Die geeignete Distanz hängt von Prozess, Ausbreitungsrichtung und Querströmungen ab. Die Reichweite von 2 m ist keine Erfassungsdistanz.
Welche Pflege ist nötig?
Prüfen Sie regelmässig Gelenke, Schraubverbindungen, Befestigung und Schlauchzustand. Reinigen Sie Haube und Luftleitblech entsprechend der Verschmutzung. Die Intervalle richten sich nach der Belastung; beschädigte Schlauchsegmente sind auszutauschen.
Welcher Luftvolumenstrom ist passend?
Für diese Ausführung sind 900–1400 m³/h empfohlen. Der Luftbedarf richtet sich nach dem Prozess und der Erfassungssituation. Die Absauganlage muss diesen Volumenstrom bei den Druckverlusten von Arm, Leitungen und Filter bereitstellen.
Welche Temperaturgrenze und Anschlussmöglichkeiten gelten?
Die standardmässigen PVC-Schlauchsegmente sind bis 80 °C temperaturbeständig. Bei höheren Temperaturen, Funkenflug oder heissen Partikeln ist die Eignung des gesamten Absaugsystems zu prüfen.
Für die Anbindung an das Rohrnetz sind Stahl-Anschlussflansche Ø 150 mm oder Ø 160 mm als Zubehör vorgesehen. Flanschbild und Verbindungsmittel müssen zur Einbausituation passen.
Welche Hauben- und Steuerungsoptionen sind erhältlich?
Optional sind eine Saughaube Ø 500 mm, eine Haubenbeleuchtung mit Schalter, ein Beleuchtungspaket mit zusätzlicher Schaltfunktion und ein Paket mit Fotosensor erhältlich. Die Beleuchtungspakete sind mit 8 m Kabel aufgeführt. Mechanik, Luftbedarf und elektrische Einbindung müssen zur Anlage passen.
