Absaugarm mit Drosselklappe, stehend, Ø 200 mm, Reichweite 3,0 m
Produktinformationen "Absaugarm mit Drosselklappe, stehend, Ø 200 mm, Reichweite 3,0 m"
Der Absaugarm mit Drosselklappe, stehend, Ø 200 mm, Reichweite 3,0 m, Saughaube Ø 350 mm ist ein selbsttragender Absaugarm für Werkstatt- und Produktionsplätze mit wechselnden Positionen und hohem Erfassungsbedarf. Die stehende Ausführung eignet sich für grössere Arbeitsflächen, bei denen keine Deckenmontage vorgesehen ist oder der Absaugarm an einer geeigneten Konsole, einem Träger oder einer Standkonstruktion befestigt werden soll.
Die 3,0-m-Variante kombiniert einen grossen Aktionsradius mit einem strömungsgünstigen Aufbau, einer integrierten Drosselklappe und einer Saughaube Ø 350 mm. Dadurch lässt sich die Haube flexibel an wechselnde Arbeitspositionen führen, während die Luftmenge direkt an der Haube reguliert werden kann. Für eine technisch passende Auswahl sollten Medium, Luftmenge, Unterdruck, Erfassungsdistanz, Haubenposition, Montagepunkt, Anschlussdurchmesser, Leitungsführung, Statik und Trägerauswahl vor dem Einsatz geprüft werden.
Technische Beschreibung
Der stehend montierte Absaugarm mit Ø 200 mm Rohrdurchmesser und 3,0 m Reichweite wird eingesetzt, wenn eine leistungsstarke Punktabsaugung mit grösserem Bewegungsradius benötigt wird. Die Konstruktion ist auf häufiges Positionieren im Arbeitsalltag ausgelegt und unterstützt eine stabile Führung, sofern Befestigung, Tragfähigkeit, Gelenkeinstellung und Bedienweg zur Anwendung passen.
Die integrierte Drosselklappe dient zur anwendungsbezogenen Regulierung der Luftmenge direkt an der Haube. Der empfohlene Volumenstrom liegt bei 1400–2100 m³/h. Die tatsächliche Auslegung hängt jedoch immer von Prozess, Medium, Erfassungsdistanz, Haubenstellung, Unterdruck, Rohrführung, Druckverlusten, Leitungslängen und angeschlossener Absauganlage ab. Bei 3,0 m Reichweite sollten Statik, Trägerauswahl und Systemintegration besonders sorgfältig geprüft werden.
Stehende Punktabsaugung mit grossem Aktionsradius
Der Absaugarm unterstützt die lokale Erfassung belasteter Luft an Werkstatt- und Produktionsplätzen mit wechselnden Arbeitspositionen.
Ø 200 mm, 3,0 m und 1400–2100 m³/h prüfen
Für die Auswahl sind Rohrdurchmesser, Reichweite, Saughaube, empfohlener Volumenstrom, Montageart, Statik und Leitungsführung entscheidend.
Grosse Radien und Träger sauber planen
Bei 3,0 m Reichweite sollten Tragfähigkeit, Befestigung, Bedienweg und Leitungsführung mit grossen Radien vor der Montage geprüft werden.
Eigenschaften und Vorteile
- Stehend montierter, selbsttragender Absaugarm für grössere Arbeitsflächen
- Rohr-Ø 200 mm für die Einbindung in entsprechend dimensionierte Absaugsysteme
- Reichweite 3,0 m für Werkstatt- und Produktionsplätze mit wechselnden Positionen
- Saughaube Ø 350 mm zur punktuellen Erfassung belasteter Luft direkt an der Quelle
- Integrierte Drosselklappe zur Regulierung der Luftmenge direkt an der Haube
- Empfohlener Volumenstrom 1400–2100 m³/h, abhängig von Prozess und Systemauslegung
- Strömungsgünstiger Aufbau bei passender Rohrführung, grossen Radien und geeigneten Anschlusskomponenten
- Konstruktion für häufiges Verstellen im Arbeitsalltag ausgelegt
- Stabile Führung bei fachgerechter Montage, Tragfähigkeit und Gelenkeinstellung
- Geeignet für Arbeitsplätze mit hohem Erfassungsbedarf und grösserem Bewegungsradius
- Optionen wie Hauben-Leuchtsets oder Sensormodule können anwendungsbezogen geprüft werden
Typische Einsatzbereiche
Der Absaugarm mit Drosselklappe Ø 200 mm und 3,0 m Reichweite eignet sich für Werkstatt- und Produktionsplätze mit wechselnden Positionen und hohem Erfassungsbedarf. Die konkrete Eignung hängt vom Medium, der Konzentration, der Luftmenge, dem Unterdruck, der Erfassungsdistanz und dem angeschlossenen Absaugsystem ab.
- Werkstattplätze mit grösserem Aktionsradius
- Produktionsplätze mit wechselnden Bearbeitungspositionen
- Arbeitsbereiche mit hohem Volumenstrombedarf
- Stehende Befestigung an geeigneten Träger- oder Standkonstruktionen
- Bereiche, bei denen eine Deckenmontage nicht vorgesehen oder baulich ungünstig ist
- Einbindung in passende Absaug-, Abluft- oder Rohrsysteme
Auswahl- und Montagehinweise
Bei der Auswahl des Absaugarms sollte geprüft werden, ob Ø 200 mm, die Reichweite von 3,0 m, die Saughaube Ø 350 mm und der empfohlene Volumenstrom von 1400–2100 m³/h zur jeweiligen Anwendung passen. Die Haube sollte nahe genug an der Emissionsquelle positioniert werden können, ohne den Arbeitsablauf oder den Bewegungsraum zu behindern.
Die stehende Befestigung erfolgt an einer geeigneten Konsole, einem Träger oder einer passenden Standkonstruktion. Bei 3,0 m Reichweite sind Befestigungspunkt, Tragfähigkeit, Statik, Trägerauswahl, Bedienbarkeit und Anschlussführung gemeinsam zu prüfen. Die integrierte Drosselklappe kann zur Luftmengenanpassung genutzt werden, ersetzt aber keine korrekte Auslegung von Luftmenge, Unterdruck, Rohrführung und Erfassungsstelle.
Für den Anschluss an verzinkte Rohrleitungen sind passende Komponenten aus den Bereichen Absaugarme, Rohrsystem verzinkt, Rohrverbindungen, Absperrschieber und Montagematerial zu berücksichtigen. Zubehör wie KROC-200, Hauben-Leuchtsets oder Sensormodule sollte anwendungsbezogen geprüft werden.

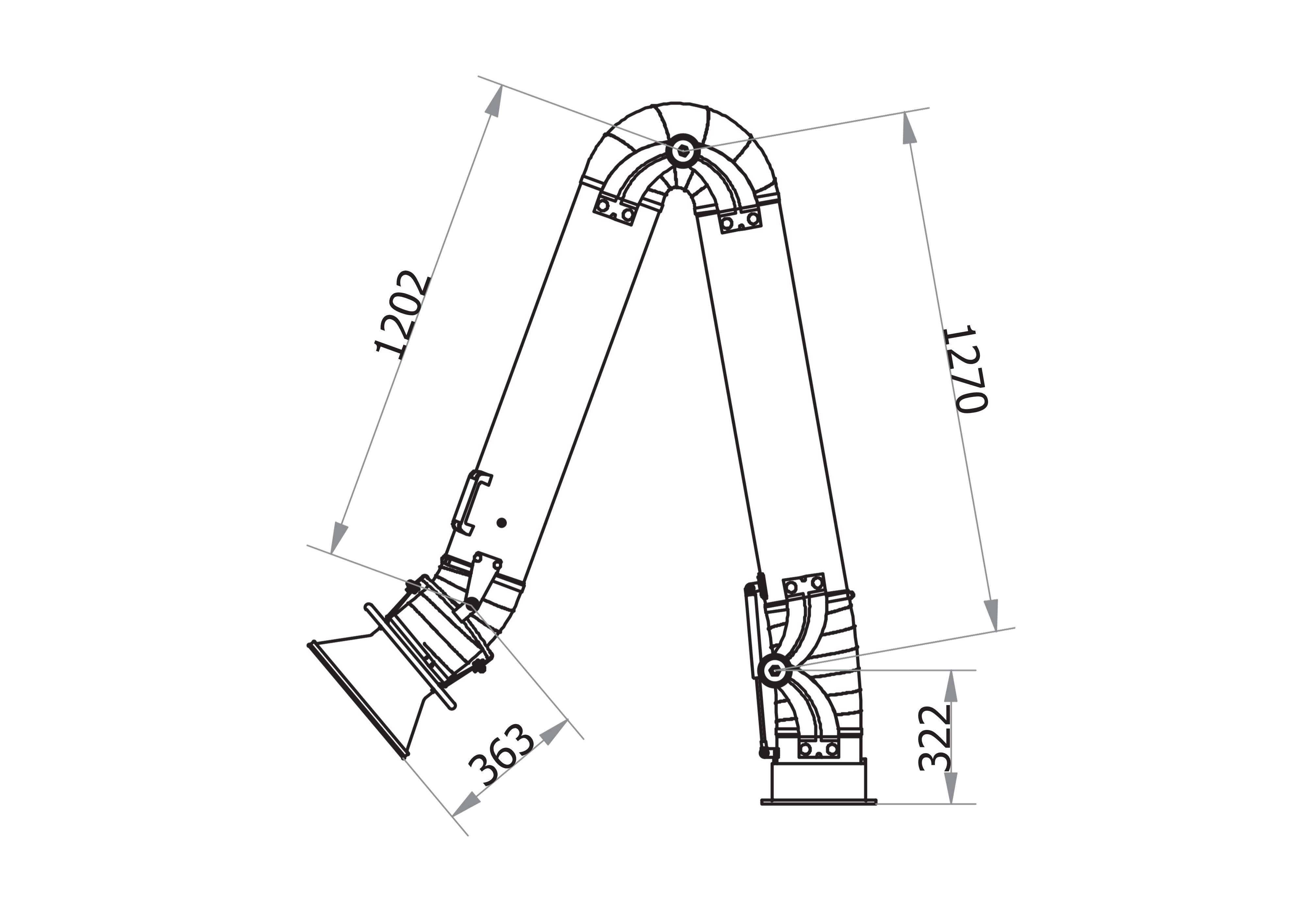

Technische Daten und Ausführung
| Merkmal | Ausführung |
|---|---|
| Produkttyp | Selbsttragender Absaugarm |
| Bauform | Stehend |
| Rohrdurchmesser | Ø 200 mm |
| Reichweite | 3,0 m |
| Saughaube | Ø 350 mm |
| Drosselklappe | Integriert |
| Empfohlener Volumenstrom | 1400–2100 m³/h |
| Montageart | Stehende Befestigung an geeignetem Träger, Konsole oder Standkonstruktion |
| Zubehör | KROC-200; Absperrschieber bei Netzwerken; Hauben-Leuchtsets und Sensormodule anwendungsbezogen prüfbar |
| Einsatzbereich | Werkstatt- und Produktionsplätze mit wechselnden Positionen und hohem Erfassungsbedarf |
Betrieb, Luftführung und Systemintegration
Im Betrieb sollte die Saughaube möglichst nahe an der Emissionsstelle positioniert werden. Abstand, Haubenstellung, Luftmenge und Unterdruck beeinflussen die Erfassungswirkung. Die integrierte Drosselklappe kann zur Luftmengenregelung direkt an der Haube genutzt werden, sofern das angeschlossene Absaugsystem passend dimensioniert ist.
Der Absaugarm kann über den Anschlussflansch KROC-200 und passende Rohrverbindungen an ein geeignetes Rohrsystem angeschlossen werden. Eine Leitungsführung mit grossen Radien unterstützt geringere Druckverluste und eine ruhigere Strömung. Bei Netzwerken mit mehreren Armen können Absperrschieber sinnvoll sein, wenn einzelne Stränge getrennt oder Luftmengen gezielter geführt werden sollen.
Beratung zum Absaugarm mit Drosselklappe Ø 200 mm
Bei stehenden Absaugarmen mit Ø 200 mm und 3,0 m Reichweite lohnt sich eine technische Klärung vor der Bestellung. Entscheidend sind Medium, Luftmenge, Unterdruck, Reichweite, Montageart, Saughaube, Drosselklappe, Statik, Trägerauswahl, Leitungsführung und Systemintegration. Die Absaugtechnik Schweiz GmbH unterstützt bei der Auswahl passender Trägerlösungen, Anschlusskomponenten, Optionen und der Einbindung in bestehende Systeme.
FAQ – Häufige Fragen zum Absaugarm mit Drosselklappe Ø 200 mm
Leidet die Stabilität bei 3,0 m Reichweite?
Bei fachgerechter Montage unterstützt die Konstruktion eine stabile Positionierung auch bei 3,0 m Reichweite. Befestigung, Tragfähigkeit, Trägerlösung, Gelenkeinstellung und Bedienweg müssen jedoch zur Anwendung passen.
Welche Geräuschwerte sind zu erwarten?
Die tatsächlichen Geräuschwerte hängen vom Volumenstrom, vom Unterdruck, von der Rohrführung, von den Druckverlusten und von der angeschlossenen Absauganlage ab. Eine strömungsgünstige Leitungsführung mit grossen Radien kann Strömungsgeräusche reduzieren.
Gibt es Optionen wie Haubenlicht?
Ja, Hauben-Leuchtsets und Sensormodule können anwendungsbezogen geprüft werden. Entscheidend sind Erfassungsaufgabe, Luftmenge, Arbeitsplatz, Montageart und Bedienung.
Welcher Volumenstrom wird empfohlen?
Der empfohlene Volumenstrom liegt bei 1400–2100 m³/h. Die tatsächliche Auslegung hängt von Prozess, Medium, Erfassungsdistanz, Haubenstellung, Unterdruck, Rohrführung und angeschlossener Absauganlage ab.
Wie nah sollte die Haube an die Quelle geführt werden?
Die Haube sollte so nah wie möglich an die Emissionsquelle geführt werden, soweit dies für den Arbeitsablauf sicher und praktikabel ist. Kurze Abstände verbessern die Erfassung und reduzieren Nebenluft.
Welche Anschlusskomponenten passen dazu?
Als Anschlussflansch ist KROC-200 angegeben. Zusätzlich können je nach Aufbau Rohrverbindungen, Absperrschieber, Montagematerial und passende Träger- oder Standkomponenten erforderlich sein.
Wann sind Absperrschieber sinnvoll?
Absperrschieber können bei Netzwerken mit mehreren Armen sinnvoll sein, um einzelne Stränge zu trennen oder Luftmengen gezielter zu führen. Die Einbindung sollte zur Anlagensteuerung und Luftmengenverteilung passen.
Eignet sich der Absaugarm für jede Anwendung?
Nein. Die Eignung hängt vom Medium, der Konzentration, der Luftmenge, dem Unterdruck, der Erfassungsdistanz, der Montageart und den betrieblichen Anforderungen ab. Bei unklaren Bedingungen sollte die Anwendung vor der Bestellung technisch geprüft werden.
