Absaugarm mit Drosselklappe, stehend, Ø 75 mm, Reichweite 1,5 m

Der Absaugarm mit Drosselklappe, stehend, Ø 75 mm, Reichweite 1,5 m, Saughaube Ø 160 mm ist ein selbsttragender Absaugarm in stehender Ausführung für kompakte Arbeitsplätze, bei denen Rauch, Dämpfe, leichte Stäube oder belastete Luft direkt an der Entstehungsstelle erfasst werden sollen. Die P-Variante eignet sich für Werkstätten, Labore und Ausbildungsumgebungen, wenn eine Decken- oder Wandmontage nicht möglich, nicht gewünscht oder baulich ungünstig ist.

Die Bauweise mit glatten Rohrsektionen, aussenliegenden Gelenken, integrierter Drosselklappe und Saughaube Ø 160 mm mit umlaufendem Griff unterstützt eine präzise Positionierung, gute Wartungszugänglichkeit und die Luftmengenregelung direkt am Arm. Für eine technisch passende Auswahl sollten Medium, Luftmenge, Unterdruck, Erfassungsdistanz, Haubenposition, Montagepunkt, Anschlussdurchmesser, Temperatur und die konkrete Konsolen- oder Trägerlösung vor dem Einsatz geprüft werden.

Technische Beschreibung

Der stehend montierte Absaugarm mit Ø 75 mm Rohrdurchmesser und 1,5 m Reichweite wird eingesetzt, wenn eine kompakte Punktabsaugung mit etwas erweitertem Arbeitsradius benötigt wird. Die stehende Montage ermöglicht eine flexible Platzierung unabhängig von Decke oder Wand, sofern Konsole, Trägerstruktur, Befestigung, Tragfähigkeit und Anschlussführung zur Anwendung passen.

Der empfohlene Luftvolumenstrom liegt bei 200–350 m³/h. Die tatsächliche Auslegung hängt jedoch immer von Prozess, Medium, Erfassungsdistanz, Haubenstellung, Unterdruck, Rohrführung, Druckverlusten und angeschlossener Absauganlage ab. Die PVC-Schläuche sind bis 80 °C angegeben und müssen zur Temperaturbelastung der jeweiligen Anwendung passen.

Eigenschaften und Vorteile

• Stehend montierter, selbsttragender Absaugarm in P-Variante
• Rohr-Ø 75 mm für kompakte Absaugstellen und kleinere Punktabsaugungen
• Reichweite 1,5 m für Arbeitsplätze mit etwas erweitertem Bewegungsradius
• Saughaube Ø 160 mm mit umlaufendem Griff zur gezielten Führung an die Quelle
• Integrierte Drosselklappe als Standard zur Regulierung des Volumenstroms direkt am Arm
• Empfohlener Luftvolumenstrom 200–350 m³/h, abhängig von Prozess und Systemauslegung
• Glatte Rohrsektionen können Druckverluste und Strömungsgeräusche reduzieren
• Aussenliegende Gelenke unterstützen präzise Positionierung und einfache Wartung
• Verzinkte Stahlrohre und pulverbeschichtete Komponenten für passende technische Einsatzbereiche
• Saughaube und Gelenkteile aus lackiertem Aluminium
• PVC-Schläuche bis 80 °C, sofern Medium, Temperatur und Einbausituation dazu passen
• Für wiederholtes Ausrichten im Tagesbetrieb ausgelegt, sofern Befestigung und Gelenkeinstellung passend sind

Typische Einsatzbereiche

Der Absaugarm mit Drosselklappe Ø 75 mm und 1,5 m Reichweite eignet sich für Werkstätten, Labore und Ausbildungsumgebungen, wenn eine stehende Montage bevorzugt wird und eine vergrösserte Reichweite gegenüber sehr kurzen Ausführungen erforderlich ist. Die konkrete Eignung hängt vom Medium, der Konzentration, der Luftmenge, der Temperatur, dem Unterdruck und dem angeschlossenen Absaugsystem ab.

• Werkstattplätze mit kompakter Punktabsaugung
• Laborarbeitsplätze mit lokaler Erfassung belasteter Luft
• Ausbildungsumgebungen mit flexiblen Arbeitsplätzen
• Arbeitsplätze ohne geeignete Decken- oder Wandbefestigung
• Kleine Erfassungsstellen mit Ø 75 mm Anschluss
• Einbindung in passende Absaug-, Abluft- oder Rohrsysteme

Auswahl- und Montagehinweise

Bei der Auswahl des Absaugarms sollte geprüft werden, ob Ø 75 mm, die Reichweite von 1,5 m, die Saughaube Ø 160 mm und der empfohlene Luftvolumenstrom von 200–350 m³/h zur jeweiligen Anwendung passen. Die Haube sollte möglichst nahe an der Emissionsquelle geführt werden können, ohne den Arbeitsablauf zu behindern.

Die stehende Montage erfolgt an einer geeigneten Konsole oder Trägerstruktur. Dabei sind Befestigungspunkt, Tragfähigkeit, Bedienbarkeit, Anschlussführung und die Integration in das Rohrsystem gemeinsam zu prüfen. Die integrierte Drosselklappe kann zur Luftmengenregelung genutzt werden, ersetzt aber keine korrekte Auslegung von Luftmenge, Unterdruck, Rohrführung und Erfassungsstelle.

Für den Anschluss an verzinkte Rohrleitungen sind passende Komponenten aus den Bereichen Absaugarme, Rohrsystem verzinkt, Rohrverbindungen, Absperrschieber und Montagematerial zu berücksichtigen. Zubehör wie der Flansch KRC-075, Stand- oder Befestigungskomponenten sowie mögliche Sonderhauben, Beleuchtungsoptionen oder Schwenkausleger sollten anwendungsbezogen geprüft werden.

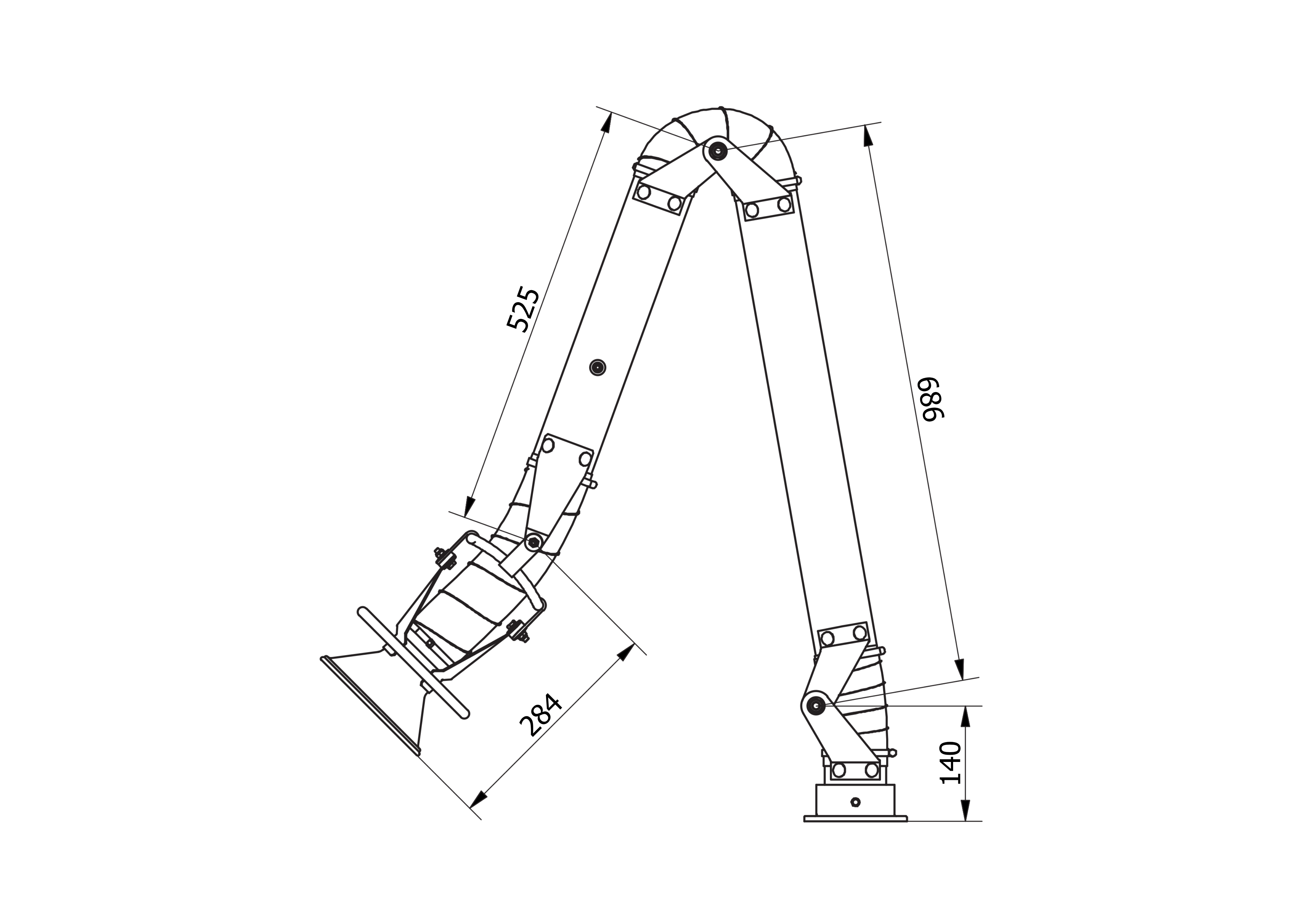

Technische Daten und Ausführung

Betrieb, Luftführung und Systemintegration

Im Betrieb sollte die Saughaube möglichst nahe an der Emissionsquelle positioniert werden. Abstand, Haubenstellung, Luftmenge und Unterdruck beeinflussen die Erfassungswirkung. Die integrierte Drosselklappe kann zur Volumenstromregelung direkt am Arm genutzt werden, sofern das angeschlossene Absaugsystem passend dimensioniert ist.

Der Anschluss an das verzinkte Rohrsystem erfolgt über geeignete Rohrverbindungen beziehungsweise Spannschellen und den Flansch KRC-075. Ergänzend können Absperrschieber sinnvoll sein, wenn mehrere Abnahmestellen vorhanden sind oder Leitungsstränge selektiv getrennt werden sollen. Für eine saubere Systemintegration sollten Leitungsführung, Druckverlust, Anschlussmass, Konsole, Trägerstruktur und Montagematerial gemeinsam betrachtet werden.

Beratung zum Absaugarm mit Drosselklappe Ø 75 mm

Bei stehenden Absaugarmen mit Ø 75 mm lohnt sich eine kurze technische Klärung vor der Bestellung. Entscheidend sind Medium, Luftmenge, Unterdruck, Reichweite, Montageart, Saughaube, Drosselklappe, Konsole, Trägerlösung, Leitungsführung und Einbindung in bestehende Leitungsnetze. Die Absaugtechnik Schweiz GmbH unterstützt bei der Prüfung von Sonderhauben, Beleuchtungsoptionen, Schwenkauslegern, Befestigungskomponenten und Systemintegration.

FAQ – Häufige Fragen zum Absaugarm mit Drosselklappe Ø 75 mm
