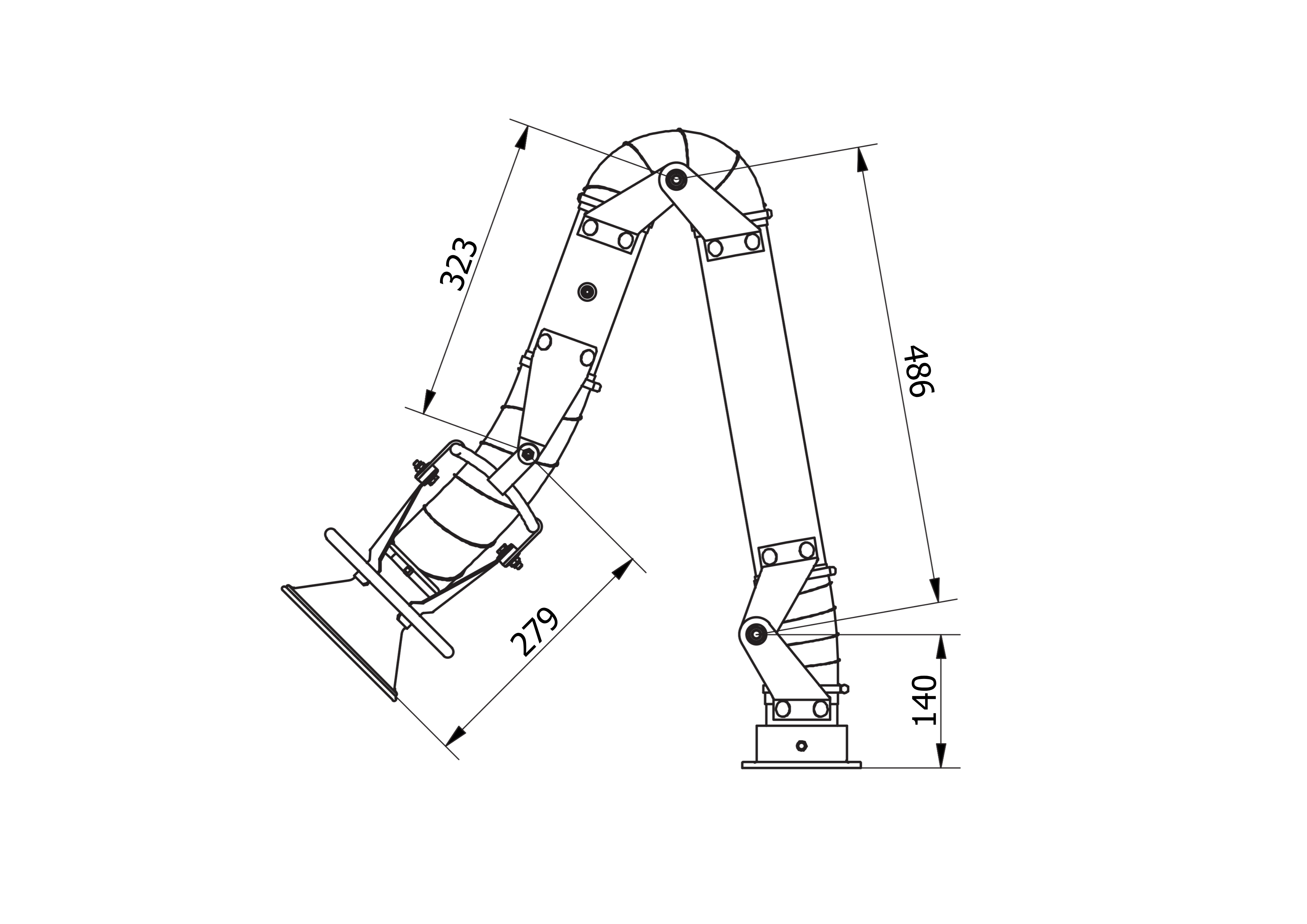

Absaugarm mit Drosselklappe, stehend, Ø 75 mm, Reichweite 1,0 m
Produktinformationen "Absaugarm mit Drosselklappe, stehend, Ø 75 mm, Reichweite 1,0 m"
Der stehende Absaugarm mit 1 m Reichweite und Rohr-Ø 75 mm erfasst Dämpfe und leichte Stäube direkt an der Entstehungsstelle. Die kompakte Ausführung eignet sich für Labor-, Löt-, Reparatur- und Ausbildungsarbeitsplätze, an denen die Befestigung an einem tragfähigen Gestell oder einer geeigneten Konsole erfolgen soll.
Die selbsttragende Konstruktion ermöglicht das Ausrichten der Saughaube Ø 160 mm im Arbeitsbereich. Glatte, pulverbeschichtete Stahlrohre und aussenliegende Gelenke halten den Strömungsweg weitgehend frei. Über die serienmässig integrierte Drosselklappe lässt sich die Luftmenge am Arm regulieren.
Die Aluminiumhaube besitzt ein Luftleitblech und einen umlaufenden Griff. Flexible PVC-Schlauchsegmente verbinden die beweglichen Rohrabschnitte. Der empfohlene Luftvolumenstrom beträgt 200–350 m³/h; die Standardschläuche sind bis 80 °C temperaturbeständig.
1 m Reichweite
Kompakte, stehende Ausführung zur festen Montage an einer geeigneten Tragstruktur.
Saughaube Ø 160 mm
Aluminiumhaube mit Luftleitblech und umlaufendem Griff zur Positionierung nahe an der Quelle.
200–350 m³/h
Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.
Vorteile
- Kompakte Ausführung mit 1 m Reichweite und Rohr-Ø 75 mm
- Stehende Montage ohne Befestigung an der Decke
- Selbsttragende Konstruktion für eine einstellbare Haubenposition
- Aussenliegende Tragmechanik und zugängliche Einstellpunkte
- Glatte Stahlrohre ohne innenliegende Tragmechanik
- Integrierte Drosselklappe zur Luftmengenregelung
- Aluminiumhaube mit Luftleitblech und umlaufendem Griff
- Optionale Haubenbeleuchtung mit Schalter
Die Trag- und Gelenkmechanik liegt ausserhalb des abgesaugten Luftstroms. Dadurch entstehen im Rohrinneren keine zusätzlichen Hindernisse durch eine innenliegende Armabstützung. Die Einstellpunkte sind von aussen zugänglich, ohne in den Luftweg eingreifen zu müssen.
Bei fachgerechter Montage und korrekt eingestellten Gelenken bleibt die Haube in der gewählten Arbeitsposition. Der umlaufende Griff erleichtert das Nachführen bei wechselnden Bearbeitungspunkten. Die zugänglichen Gelenke und separaten Schlauchsegmente unterstützen Kontrolle und Wartung.
Einsatzbereiche
Typische Anwendungen sind die Erfassung von Lötemissionen, nicht aggressiven Labordämpfen und leichten Stäuben. Der Arm eignet sich für kleine Werkbänke, Reparatur- und Ausbildungsplätze sowie manuelle Bearbeitungsstationen mit kurzen Wegen zur Emissionsquelle.
Die stehende Variante ist sinnvoll, wenn die Lasten über ein geeignetes Gestell oder eine andere tragfähige Befestigungsstruktur aufgenommen werden sollen. Für die Montage auf einer mobilen Einheit müssen zusätzlich deren Standsicherheit und die Belastungen beim Verstellen geprüft werden.
Der Arm wird an eine geeignete Absauganlage angeschlossen. Ventilator, Abscheidung und Filterung müssen zu den erfassten Stoffen und zum Prozess passen. Die Standardausführung ist nicht für chemisch aggressive Luftverunreinigungen vorgesehen. Anwendungen mit explosionsfähigen Medien erfordern eine gesonderte Prüfung.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Bauform | Selbsttragender Absaugarm, stehende Montage |
| Rohr-Ø | 75 mm |
| Reichweite | 1 m |
| Saughaube | Ø 160 mm, Aluminium, mit Luftleitblech und umlaufendem Griff |
| Drosselklappe | Aluminium, serienmässig integriert |
| Empfohlener Luftvolumenstrom | 200–350 m³/h |
| Rohrsegmente | Glatte, gefalzte Stahlrohre mit Pulverbeschichtung |
| Gelenkanordnung | Aussenliegend, von aussen einstellbar |
| Haubengelenk | Aluminium |
| Mittel- und Drehgelenke | Stahl |
| Montagedrehgelenk | Aluminium und Stahl |
| Flexible Schlauchsegmente | Schwarzes PVC |
| Temperaturbeständigkeit der Standardschläuche | Bis 80 °C |
| Befestigung | Fest an einer geeigneten, tragfähigen Konsole oder Tragkonstruktion |
| Anschlusszubehör | Runder Stahl-Anschlussstutzen Ø 75 mm, optional |
| Beleuchtungsoption | Haubenbeleuchtung mit Schalter und 8 m Kabel |
| Erdungsoption | Elektrische Verbindung der metallischen Bauteile über Erdungsleitungen |
Der benötigte Volumenstrom richtet sich nach dem Erfassungsprozess. Leitungslänge, Formteile, Arm und Filter verursachen Druckverluste, die bei der Auswahl der Absauganlage zusätzlich zu berücksichtigen sind. Massgebend ist die am Arm verfügbare Luftmenge unter Betriebsbedingungen.
Auswahl und Montage
Befestigen Sie den Arm stehend an einer geeigneten Konsole oder Tragkonstruktion. Unterkonstruktion, Verankerung und Befestigungsmittel müssen die auftretenden Lasten und Hebelkräfte beim Positionieren aufnehmen können.
Planen Sie Einbauhöhe, Schwenkbereich und Parkstellung so, dass die Haube alle vorgesehenen Erfassungspunkte erreicht. Prüfen Sie mögliche Kollisionen mit Maschinen, Regalen und anderen Bauteilen. Bei einer mobilen Unterkonstruktion ist die Standsicherheit über den gesamten Bewegungsbereich zu beurteilen.
Für die Einbindung ist ein runder Stahl-Anschlussstutzen Ø 75 mm als Zubehör vorgesehen. Der Anschluss an das verzinkte Rohrsystem erfolgt mit geeigneten Rohrverbindungen und gegebenenfalls einem passenden Übergang. Anschlussmasse, Flanschbild und Verbindungssystem müssen aufeinander abgestimmt sein.
Montieren Sie die Anschlussverbindung spannungsarm. Welche Verbinder und Dichtungen benötigt werden, richtet sich nach der tatsächlichen Anschlussgeometrie. Eine Verbindung mit beliebigen Spannschellen darf nicht vorausgesetzt werden.
Planen Sie kurze Leitungswege und vermeiden Sie unnötige Bögen, starke Querschnittsverengungen sowie geknickte Schlauchsegmente. Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Beachten Sie dabei Ausbreitungsrichtung und Querströmungen.
Die Reichweite von 1 m beschreibt den Arbeitsbereich des Arms und nicht die wirksame Erfassungsdistanz der Haube. Bei mehreren Absaugstellen sind die gleichzeitig benötigten Luftmengen und der Abgleich der einzelnen Stränge zu berücksichtigen.
Reinigung und Hinweise
Kontrollieren Sie regelmässig Gelenke, Schraubverbindungen, Befestigung und Schlauchzustand. Reinigen Sie Haube, Luftleitblech und zugängliche Luftwege entsprechend der anfallenden Verschmutzung. Beschädigte oder verschlissene Schlauchsegmente sind auszutauschen.
Die Reinigungs- und Kontrollintervalle richten sich nach Prozess und Belastung. Aussenliegende Gelenke befinden sich ausserhalb des inneren Luftstroms, können aber durch die Umgebung verschmutzen und müssen ebenfalls kontrolliert werden.
Die Temperaturbeständigkeit bis 80 °C bezieht sich auf die standardmässigen PVC-Schläuche. Für höhere Temperaturen sind Schlauchmaterial, Beschichtung und übrige Bauteile gemeinsam zu prüfen. Bei Funkenflug oder heissen Partikeln ist die Eignung des gesamten Absaugsystems gesondert abzuklären.
Das Betriebsgeräusch hängt unter anderem von Volumenstrom, Klappenstellung und angeschlossener Anlage ab. Glatte Rohrsegmente unterstützen einen strömungsgünstigen Luftweg; ein fester Schalldruckpegel lässt sich ohne definierte Betriebs- und Messbedingungen nicht angeben.
Die optionale Verbindung der metallischen Bauteile über Erdungsleitungen bestätigt keine Eignung für explosionsgefährdete Bereiche. Dafür ist eine Beurteilung der vollständigen Anlagen- und Produktausführung erforderlich.
Kompatibilität und Zubehör
- Passende Montagehalterung, abgestimmt auf die stehende Einbausituation
- Runder Stahl-Anschlussstutzen Ø 75 mm zur Einbindung in das Rohrnetz
- Optionale Haubenbeleuchtung mit Schalter und 8 m Kabel
- Erdungsoption zur elektrischen Verbindung von Haube, Rohren und Montagedrehgelenk
- Geeignete Rohrverbinder und Übergänge für die vorhandene Anschlussgeometrie
- Absperrschieber zur Trennung einzelner Stränge bei mehreren Absaugstellen
- Passendes Montagematerial für Untergrund und Befestigungsstruktur
- Ersatz-Schlauchsegmente passend zur stehenden Ausführung und Reichweite
Die Auswahl der Halterung richtet sich nach der tatsächlichen Montagegeometrie. Flanschbild, Tragfähigkeit und erforderlicher Bewegungsraum sind gemeinsam zu prüfen. Die elektrische Versorgung der optionalen Beleuchtung ist passend zur Ausstattung auszuführen.
Für Ersatzteile und Schlauchsegmente sind die stehende Bauform, Rohr-Ø 75 mm und 1 m Reichweite anzugeben. Bauteile der hängenden und stehenden Ausführung dürfen nicht ohne Prüfung gleichgesetzt werden.
Beratung
Wir unterstützen Sie bei der Auswahl der Konsole oder Tragstruktur, der Einbauhöhe und der Luftmengenauslegung. Nennen Sie uns den Prozess, die erfassten Stoffe, die vorgesehenen Erfassungspunkte und die vorhandene Absauganlage.
Bei mehreren Arbeitsplätzen prüfen wir die gleichzeitig benötigten Luftmengen und die Verteilung auf die einzelnen Stränge. Anschlussübergänge und eine optionale Haubenbeleuchtung stimmen wir auf die konkrete Einbausituation ab.
FAQ – Häufige Fragen
Wann ist die stehende Ausführung sinnvoll?
Wenn der Arm an einem geeigneten Gestell oder einer Konsole befestigt werden soll und keine hängende Montage vorgesehen ist. Die stehende Ausführung benötigt eine feste, tragfähige Befestigung. Eine mobile Verwendung setzt eine dafür geeignete und standsichere Unterkonstruktion voraus.
Benötige ich zusätzliche Absperrelemente?
Die integrierte Drosselklappe dient zur Luftmengenregelung. Wenn einzelne Leitungsstränge separat abgesperrt werden sollen, kann ein zusätzlicher Absperrschieber erforderlich sein. Eine dichte Absperrfunktion der Drosselklappe darf nicht vorausgesetzt werden.
Welche Leitungsanschlüsse sind vorgesehen?
Als Zubehör ist ein runder Stahl-Anschlussstutzen Ø 75 mm vorgesehen. Die weitere Verbindung zum Rohrnetz richtet sich nach Anschlussgeometrie und Rohrsystem. Passende Verbinder und gegebenenfalls Übergänge sind auf die Einbausituation abzustimmen.
Welcher Luftvolumenstrom ist passend?
Für diese Ausführung sind 200–350 m³/h empfohlen. Der Luftbedarf richtet sich nach dem Prozess und der Erfassungssituation. Die Absauganlage muss diesen Volumenstrom bei den Druckverlusten von Arm, Leitungen und Filter bereitstellen.
Welche Temperaturgrenze und Wartungshinweise gelten?
Die standardmässigen PVC-Schlauchsegmente sind bis 80 °C temperaturbeständig. Bei höheren Temperaturen, Funkenflug oder heissen Partikeln ist die Eignung des gesamten Absaugsystems zu prüfen.
Kontrollieren Sie regelmässig Gelenke, Befestigungen und Schlauchzustand. Reinigen Sie Haube und Luftleitblech entsprechend der Verschmutzung und ersetzen Sie beschädigte Schlauchsegmente.
Gibt es eine Haubenbeleuchtung?
Ja, optional ist eine Haubenbeleuchtung mit Schalter und 8 m Kabel vorgesehen. Zusätzlich ist eine elektrische Verbindung der metallischen Bauteile über Erdungsleitungen als Option aufgeführt.
