Absaugarm mit Edelstahl-Innenverbindungen, stehend, Ø 100 mm, Reichweite 1,5 m
Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, stehend, Ø 100 mm, Reichweite 1,5 m"
Der Absaugarm stehend mit Edelstahl-Innenverbindungen ist für die punktuelle Erfassung von Dämpfen, Aerosolen, leichten Stäuben oder Prozessluft an Arbeitsplätzen vorgesehen, bei denen keine Deckenmontage möglich oder nicht gewünscht ist. Die Ausführung mit 1,5 m Reichweite, Rohr-Ø 100 mm und Saughaube Ø 200 mm bietet einen kompakten Arbeitsradius für stehende Befestigungen an geeigneten Trägern, Gestellen oder Arbeitsplatzkonstruktionen.
Die Edelstahl-Innenverbindungen unterstützen eine korrosionsbeständigere und reinigungsfreundliche Luftführung im inneren Bereich des Absaugarms. Ob diese Ausführung für einen konkreten Prozess geeignet ist, hängt unter anderem von Medium, Feuchtigkeit, Reinigungszyklen, Reinigungsmittel, Temperatur, Schlauchmaterial, Luftmenge, Unterdruck, Montageart und Einbindung in die bestehende Absauganlage ab.
Technische Beschreibung
Der stehende Absaugarm wird an einem geeigneten Träger, Gestell oder einer dafür vorgesehenen Arbeitsplatzkonstruktion befestigt. Dadurch eignet er sich besonders für Situationen, in denen Deckenlasten, Raumhöhe, Leitungsführung oder bauliche Gegebenheiten eine hängende Montage erschweren.
Die Saughaube wird direkt an die Emissionsquelle geführt und unterstützt eine wirksame Erfassung, wenn Haubenposition, Luftmenge und Unterdruck passend ausgelegt sind. Die Edelstahl-Innenverbindungen liegen im luftführenden Bereich und sind deshalb vor allem bei feuchten, reinigungsintensiven oder leicht korrosiven Anwendungen relevant. Die tatsächliche Beständigkeit ist immer anhand des Mediums und der Prozessbedingungen zu prüfen.
Erfassung ohne Deckenmontage
Die stehende Befestigung ermöglicht eine punktuelle Absaugung an Arbeitsplätzen, bei denen eine Montage an Decke oder Wand nicht zweckmässig ist.
Ø 100 mm mit 1,5 m Reichweite
Die Ausführung ist für Arbeitsplätze geeignet, bei denen eine grössere Haube und ein kompakter, gut kontrollierbarer Arbeitsradius benötigt werden.
Reinigungsfreundliche Innenverbindungen
Edelstahl-Innenverbindungen können Reinigung und Korrosionsbeständigkeit im luftführenden Bereich unterstützen, abhängig von Medium und Reinigungsbedingungen.
Eigenschaften und Vorteile
- Stehende Befestigung: geeignet für Arbeitsplätze ohne passende Deckenmontage oder bei baulich eingeschränkten Montagezonen.
- 1,5 m Reichweite: kompakter Arbeitsradius für punktuelle Erfassung in unmittelbarer Nähe zur Emissionsquelle.
- Rohr-Ø 100 mm: grössere luftführende Dimension für Anwendungen, bei denen mehr Erfassungsquerschnitt benötigt wird als bei kleineren Absaugarmen.
- Saughaube Ø 200 mm: unterstützt die Erfassung direkt am Entstehungsbereich, sofern die Haube richtig positioniert wird.
- Edelstahl-Innenverbindungen: reinigungsfreundliche und korrosionsbeständigere Ausführung im luftführenden Bereich.
- Selbsttragende Bauform: unterstützt eine stabile und wiederholgenaue Positionierung der Haube am Arbeitsplatz.
- Systemfähig: anschliessbar an passende Rohrleitungen, Rohrverbindungen, Absperrelemente und zentrale Absauganlagen.
Typische Einsatzbereiche
Der stehende Absaugarm eignet sich für Laborzeilen, Prüfplätze, Dosierstellen, Reinigungsbereiche, mobile oder versetzbare Arbeitsplatzstationen sowie Produktionsbereiche mit erhöhtem Reinigungsbedarf. Er ist besonders dann interessant, wenn die Absaugstelle nahe am Arbeitsplatz positioniert werden muss, aber eine Deckenmontage nicht sinnvoll oder baulich nicht möglich ist.
Für sensible Bereiche muss die Eignung projektspezifisch geprüft werden. Entscheidend sind Medium, Temperatur, Feuchtigkeit, Reinigungsintervalle, eingesetzte Reinigungsmittel, Schlauchmaterial, Luftmenge, Unterdruck und die Ausführung der gesamten Luftführung.
Auswahl- und Montagehinweise
Bei der Auswahl sind Befestigungspunkt, Tragfähigkeit des Trägers oder Gestells, Bedienposition, Schwenkbereich, Parkzone und Leitungsführung gemeinsam zu betrachten. Die Saughaube sollte möglichst nahe an die Emissionsquelle geführt werden können, ohne dass der Arm im Arbeitsablauf stört oder in ungünstiger Gelenkstellung betrieben wird.
Der Anschluss an das Rohrnetz erfolgt über geeignete Komponenten aus dem Rohrsystem verzinkt und passende Rohrverbindungen. Je nach Anlagenaufbau können ein Absperrschieber, ein Edelstahl-Anschlussflansch Ø 100 mm sowie geeignetes Montagematerial sinnvoll sein. Leitungsradien sollten strömungsgünstig geplant werden, damit Druckverluste reduziert und Ablagerungen begrenzt werden können.

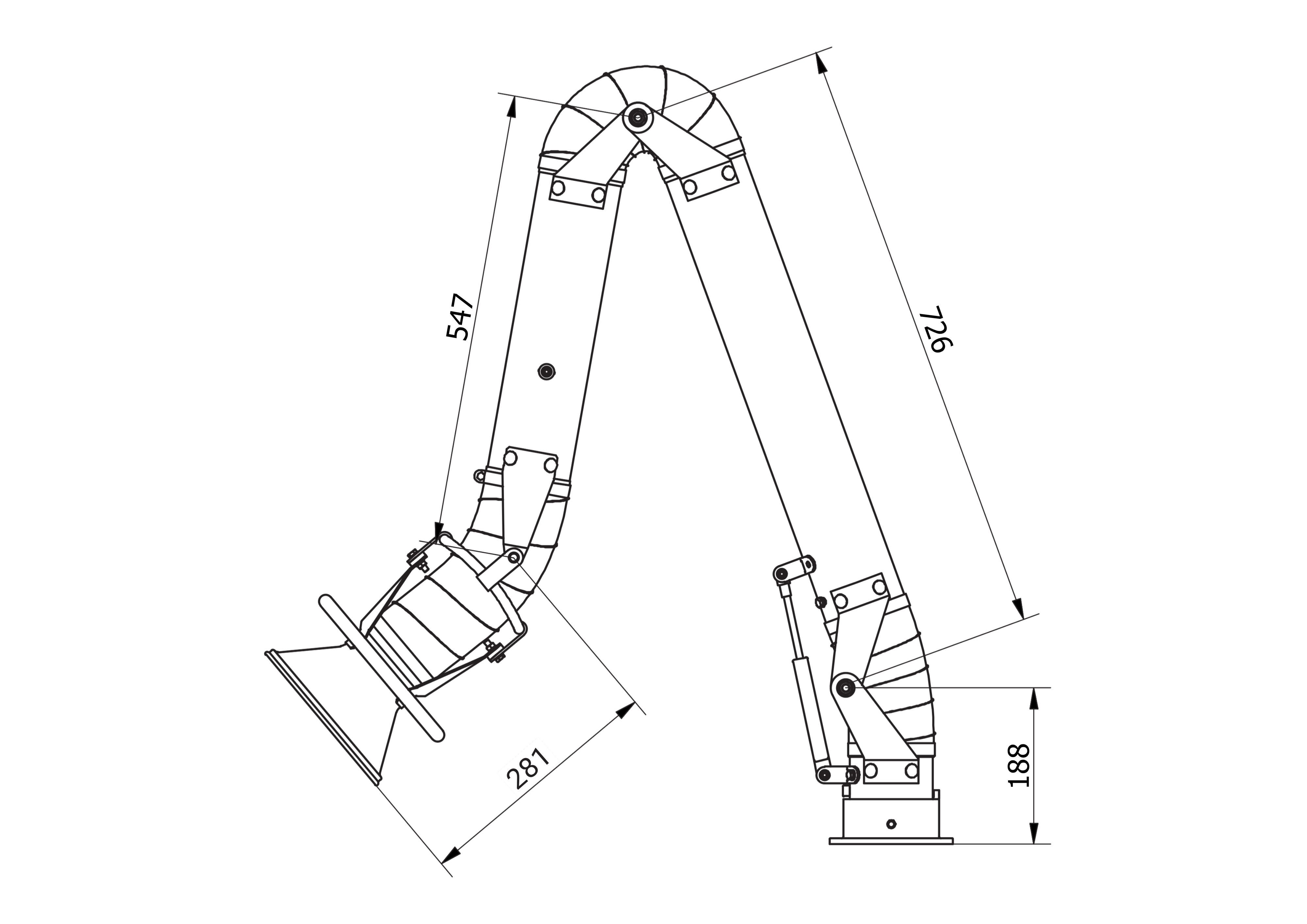

Technische Daten und Ausführung
| Merkmal | Ausführung |
|---|---|
| Bauform | Selbsttragender Absaugarm, stehende Befestigung |
| Rohr-Ø | 100 mm |
| Reichweite | 1,5 m |
| Saughaube | Ø 200 mm |
| Innenkomponenten | Edelstahl-Innenverbindungen |
| Montageart | Stehende Befestigung an geeignetem Träger, Gestell oder Arbeitsplatzaufbau |
| Zubehörhinweis | Edelstahl-Anschlussflansch Ø 100 mm; Absperrschieber und Montagematerial optional prüfbar |
Betrieb, Luftführung und Systemintegration
Die Erfassungsleistung eines Absaugarms hängt von der anliegenden Luftmenge, dem verfügbaren Unterdruck, der Haubenposition, dem Abstand zur Emissionsquelle und der Druckverlustsituation im gesamten Leitungsnetz ab. Besonders bei stehenden Ausführungen sollte die Leitungsführung so geplant werden, dass der Arm frei bedienbar bleibt und keine unnötige mechanische Belastung auf Anschlussleitung, Gelenke oder Träger entsteht.
Bei der Integration in bestehende Absauganlagen ist zu prüfen, ob Ventilator, Rohrnetz und Filteranlage für die zusätzliche Erfassungsstelle ausgelegt sind. Werden mehrere Absaugstellen parallel betrieben, kann ein anlagenseitig integrierter oder optional ergänzter Absperrschieber helfen, die Luftführung auf die jeweils genutzten Arbeitsplätze abzustimmen.
Für den laufenden Betrieb sollten Schlauch, Haube, Gelenke, Befestigung und Anschlussstellen regelmässig geprüft werden. Reinigungs- und Wartungsintervalle richten sich nach Medium, Staub- oder Aerosolbelastung, Feuchtigkeit, Reinigungsanforderung und täglicher Nutzung.
Beratung zu stehenden Absaugarmen mit Edelstahl-Innenverbindungen
Für die passende Auslegung prüfen wir Reichweite, Träger- oder Gestellaufbau, Arbeitsbereich, Medium, Feuchtigkeit, Reinigungsanforderung, Schlauchmaterial, Luftmenge, Unterdruck und die vorhandene oder geplante Rohrführung. So lässt sich klären, ob diese stehende Ausführung mit Ø 100 mm und 1,5 m Reichweite geeignet ist oder ob eine andere Länge, Haube, Befestigungsart oder Systemergänzung zweckmässiger ist.
FAQ – Häufige Fragen zu stehenden Absaugarmen mit Edelstahl-Innenverbindungen
Wann ist die stehende Variante sinnvoll?
Die stehende Variante ist sinnvoll, wenn keine Deckenmontage möglich ist, Deckenlasten vermieden werden sollen oder der Absaugarm an einem Träger, Gestell oder Arbeitsplatzaufbau befestigt werden soll.
Wofür sind die Edelstahl-Innenverbindungen bei diesem Absaugarm gedacht?
Die Edelstahl-Innenverbindungen liegen im luftführenden Bereich und unterstützen eine korrosionsbeständigere sowie reinigungsfreundliche Ausführung. Die tatsächliche Eignung hängt von Medium, Feuchtigkeit, Reinigungszyklen und Reinigungsmitteln ab.
Ist der Absaugarm für Laborzeilen oder sensible Bereiche geeignet?
Der Absaugarm kann für Laborzeilen und Bereiche mit erhöhtem Reinigungsbedarf geeignet sein. Die konkrete Eignung muss anhand von Medium, Reinigung, Temperatur, Schlauchmaterial, Luftmenge, Unterdruck und Anlagenaufbau geprüft werden.
Welche Pflege ist nötig?
Schlauch, Haube, Gelenke, Befestigung und Anschlussstellen sollten regelmässig geprüft und bei Bedarf gereinigt werden. Die Intervalle hängen von Staub- oder Aerosolbelastung, Feuchtigkeit, Medium und Nutzungsdauer ab.
Ist eine Drosselklappe oder ein Absperrschieber möglich?
Je nach System können Drossel- oder Absperrelemente anlagenseitig integriert werden. Sinnvoll ist das vor allem, wenn mehrere Absaugstellen vorhanden sind oder die Erfassungsstelle nur bei Bedarf geöffnet werden soll.
Worauf ist bei der stehenden Befestigung zu achten?
Der Träger oder das Gestell muss für die auftretenden Lasten und Bewegungen geeignet sein. Zusätzlich sollten Bedienposition, Schwenkbereich, Parkzone, Anschlussleitung und Stolper- oder Kollisionsbereiche geprüft werden.
Kann der Absaugarm an ein bestehendes Rohrnetz angeschlossen werden?
Ja, der Anschluss an ein bestehendes Rohrnetz ist möglich, wenn Durchmesser, Rohrverbindungen, Luftmenge, Unterdruck und Druckverluste zur vorhandenen Anlage passen. Eine Prüfung der Anlagenleistung ist vor der Integration sinnvoll.
