Absaugarm mit Edelstahl-Innenverbindungen, stehend, Ø 100 mm, Reichweite 2,5 m
Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, stehend, Ø 100 mm, Reichweite 2,5 m"
Der Absaugarm stehend mit Edelstahl-Innenverbindungen ist für die punktuelle Erfassung von Dämpfen, Aerosolen, leichten Stäuben oder Prozessluft an grösseren Arbeitsflächen vorgesehen. Die Ausführung mit 2,5 m Reichweite, Rohr-Ø 100 mm und Saughaube Ø 200 mm eignet sich für Arbeitsplätze, bei denen ein erweiterter Aktionsradius benötigt wird und eine Deckenmontage nicht möglich oder nicht gewünscht ist.
Die Edelstahl-Innenverbindungen unterstützen eine korrosionsbeständigere und reinigungsfreundliche Ausführung im luftführenden Bereich. Die konkrete Eignung hängt von Medium, Feuchtigkeit, Reinigungszyklen, Reinigungsmittel, Temperatur, Schlauchmaterial, Luftmenge, Unterdruck, Montageart und Einbindung in die bestehende Absauganlage ab.
Technische Beschreibung
Der stehende Absaugarm wird an einem geeigneten Träger, Gestell oder Arbeitsplatzaufbau befestigt. Die Reichweite von 2,5 m ermöglicht eine grössere Bewegungsfreiheit als kürzere Ausführungen und ist besonders dann sinnvoll, wenn unterschiedliche Positionen auf einer Werkbank, an einer Montagefläche oder in einem Laborbereich erreicht werden sollen.
Die Saughaube wird möglichst nahe an die Entstehungsstelle geführt, damit Dämpfe, Aerosole, Staub oder Prozessluft direkt am Arbeitsplatz erfasst werden können. Bei der 2,5-m-Ausführung sind Tragfähigkeit, Hebelkräfte, Gelenkeinstellung, Schwenkbereich und spannungsarme Leitungsführung besonders wichtig, damit der Arm sauber geführt und sicher positioniert werden kann.
Quellnahe Erfassung auf grösseren Arbeitsflächen
Die Saughaube kann innerhalb des erweiterten Arbeitsradius an wechselnde Entstehungsstellen geführt werden, sofern Luftmenge und Unterdruck passend ausgelegt sind.
2,5 m Reichweite bei Ø 100 mm
Diese Ausführung ist für grössere Werkbänke, Montageplätze oder variable Arbeitspositionen geeignet, bei denen eine stehende Befestigung bevorzugt wird.
Reinigungsfreundliche Innenverbindungen
Edelstahl-Innenverbindungen können Reinigung und Korrosionsbeständigkeit im luftführenden Bereich unterstützen, abhängig von Medium, Feuchtigkeit und Reinigungsmittel.
Eigenschaften und Vorteile
- Stehende Befestigung: geeignet für Arbeitsplätze ohne Deckenmontage oder bei baulich eingeschränkten Montagebedingungen.
- 2,5 m Reichweite: erweiterter Arbeitsradius für grossflächige Werkbänke, Montageplätze und variable Arbeitspositionen.
- Rohr-Ø 100 mm: luftführende Dimension für Anwendungen mit entsprechendem Luftmengenbedarf.
- Saughaube Ø 200 mm: unterstützt die Erfassung direkt an der Quelle, wenn sie korrekt positioniert wird.
- Edelstahl-Innenverbindungen: korrosionsbeständigere und reinigungsfreundliche Ausführung im luftführenden Bereich.
- Leichtgängige Führung: unterstützt häufiges Verstellen und wiederholtes Positionieren der Haube im Arbeitsprozess.
- Systemfähig: kombinierbar mit passenden Rohrverbindungen, Absperrelementen, Montagematerial und zentralen Absauganlagen.
Typische Einsatzbereiche
Der Absaugarm eignet sich für grossflächige Werkbänke, Montagebereiche, Laborarbeitsplätze, Nachbearbeitungsstationen, Prüfplätze und Fertigungsbereiche mit variablen Positionen. Die stehende Ausführung ist besonders zweckmässig, wenn ein grösserer Aktionsradius benötigt wird und der Arm an einem Gestell, Träger oder Arbeitsplatzaufbau befestigt werden soll.
In Bereichen mit häufigen Reinigungszyklen oder erhöhter Feuchtigkeit kann die Ausführung mit Edelstahl-Innenverbindungen eine sinnvolle Option sein. Die tatsächliche Eignung muss jedoch anhand von Medium, Temperatur, Feuchtigkeit, Reinigungsmittel, Schlauchmaterial, Luftmenge, Unterdruck und gesamter Luftführung geprüft werden.
Auswahl- und Montagehinweise
Bei der Auswahl sind Trägerkonstruktion, Tragfähigkeit, Befestigungspunkt, Einbauhöhe, Schwenkbereich, Parkstellung und Bedienposition sorgfältig zu prüfen. Durch die Reichweite von 2,5 m entstehen grössere Hebelkräfte als bei kürzeren Varianten. Deshalb muss die Befestigung für die auftretenden Lasten und Bewegungen geeignet sein.
Die Anbindung erfolgt über geeignete Komponenten aus dem Rohrsystem verzinkt und passende Rohrverbindungen. Je nach Anlagenaufbau können ein Edelstahl-Flansch Ø 100 mm, Absperrschieber und geeignetes Montagematerial sinnvoll sein. Leitungsradien sollten grosszügig und strömungsgünstig geplant werden.

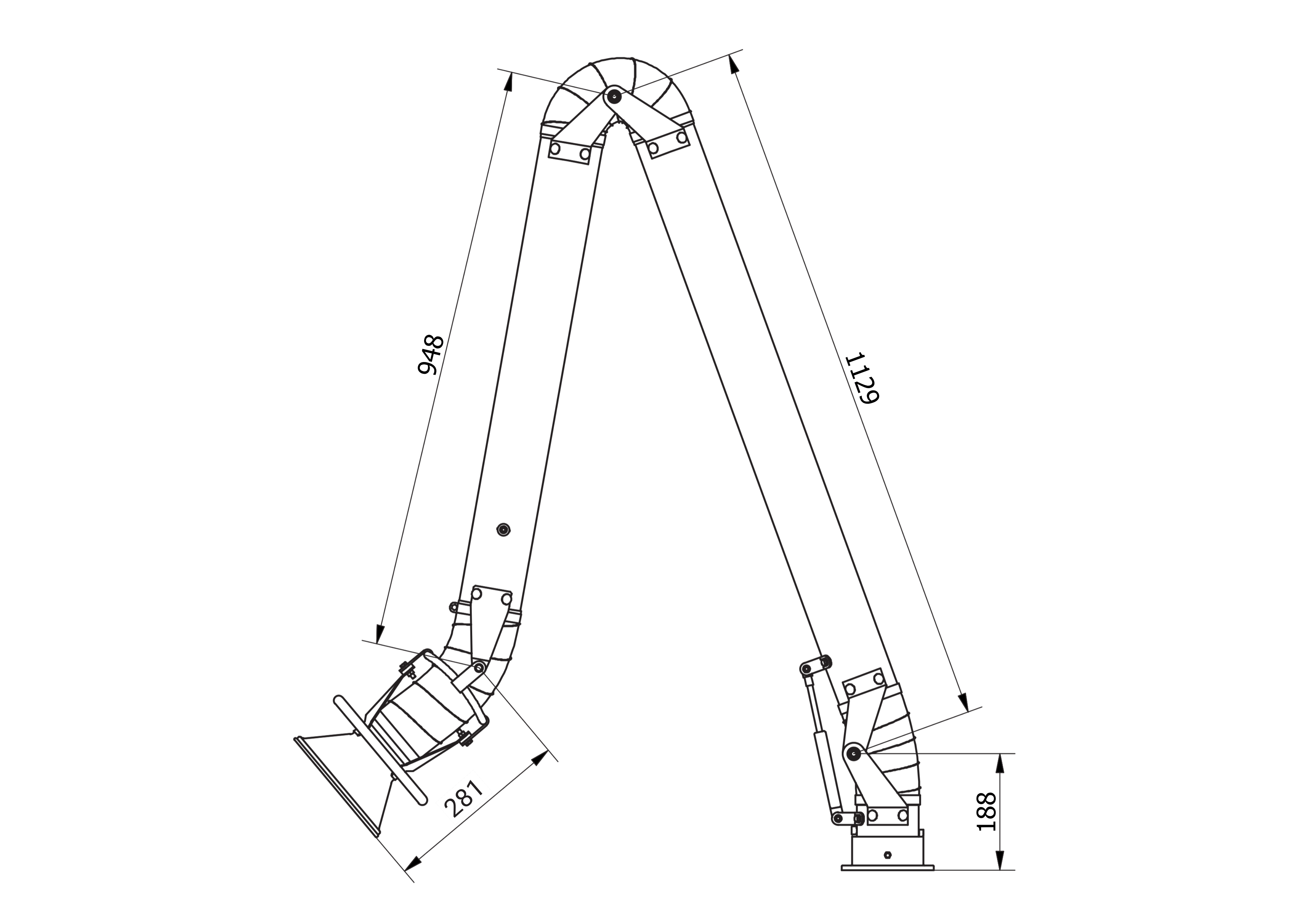

Technische Daten und Ausführung
| Merkmal | Ausführung |
|---|---|
| Bauform | Absaugarm, stehende Befestigung |
| Rohr-Ø | 100 mm |
| Reichweite | 2,5 m |
| Saughaube | Ø 200 mm |
| Innenkomponenten | Edelstahl-Innenverbindungen |
| Montageart | Stehende Befestigung an geeignetem Träger, Gestell oder Arbeitsplatzaufbau |
| Zubehörhinweis | Edelstahl-Flansch Ø 100 mm; Absperrschieber, Montagematerial und Hauben-Licht auf Anfrage prüfbar |
Betrieb, Luftführung und Systemintegration
Die Erfassungsleistung hängt von Luftmenge, Unterdruck, Haubenposition, Abstand zur Emissionsquelle, Strömungsverlauf und Druckverlusten im gesamten Leitungsnetz ab. Bei einer Reichweite von 2,5 m sollte die Leitungsführung besonders sorgfältig geplant werden, damit der Arm frei beweglich bleibt und keine unnötige mechanische Spannung auf Anschlussleitung, Gelenke oder Befestigungspunkt entsteht.
Bei der Integration in bestehende Absauganlagen ist zu prüfen, ob Ventilator, Rohrnetz und Filteranlage für die zusätzliche Erfassungsstelle ausgelegt sind. Wenn mehrere Absaugstellen vorhanden sind, kann ein anlagenseitig integrierter oder optional ergänzter Absperrschieber helfen, die Luftführung auf die jeweils genutzten Arbeitsplätze abzustimmen.
Für den laufenden Betrieb sollten Schlauch, Haube, Gelenke, Befestigung, Anschlussstellen und erreichbare Reinigungsbereiche regelmässig geprüft werden. Reinigungsintervalle richten sich nach Medium, Staub- oder Aerosolbelastung, Feuchtigkeit, Reinigungsanforderung und täglicher Nutzung.
Beratung zu stehenden Absaugarmen mit Edelstahl-Innenverbindungen
Für die passende Auslegung prüfen wir Reichweite, Trägerkonstruktion, Einbauhöhe, Schwenkbereich, Parkstellung, Arbeitsbereich, Medium, Feuchtigkeit, Reinigungsanforderung, Schlauchmaterial, Luftmenge, Unterdruck und die geplante Rohrführung. So lässt sich klären, ob diese stehende Ausführung mit Ø 100 mm und 2,5 m Reichweite geeignet ist oder ob eine andere Länge, Befestigungsart, Haube oder Systemergänzung zweckmässiger ist.
FAQ – Häufige Fragen zu stehenden Absaugarmen mit Edelstahl-Innenverbindungen
Ist die Bedienung bei 2,5 m Reichweite noch leichtgängig?
Bei korrekter Montage an einer geeigneten Trägerkonstruktion kann der Absaugarm leichtgängig geführt werden. Entscheidend sind Tragfähigkeit, saubere Gelenkeinstellung, spannungsarme Leitungsführung und regelmässige Kontrolle der beweglichen Teile.
Wann ist die Reichweite von 2,5 m sinnvoll?
Die Reichweite von 2,5 m ist sinnvoll, wenn grössere Werkbänke, Montageflächen oder variable Arbeitspositionen abgedeckt werden sollen. Einbauhöhe, Schwenkbereich und Parkstellung sollten vor der Montage geprüft werden.
Wofür sind die Edelstahl-Innenverbindungen bei diesem Absaugarm gedacht?
Die Edelstahl-Innenverbindungen liegen im luftführenden Bereich und unterstützen eine korrosionsbeständigere sowie reinigungsfreundliche Ausführung. Die tatsächliche Eignung hängt von Medium, Feuchtigkeit, Reinigungszyklen und Reinigungsmitteln ab.
Welche Reinigung wird empfohlen?
Empfohlen wird eine regelmässige Reinigung der Haube sowie eine Sichtprüfung von Schlauch, Verbindungen, Gelenken und Anschlussstellen. Reinigungsmittel sollten materialverträglich gewählt und auf Medium, Feuchtigkeit und Einsatzbereich abgestimmt werden.
Kann eine Beleuchtung an der Haube integriert werden?
Ein Hauben-Licht oder weiteres Zubehör kann je nach Ausführung und Anwendung auf Anfrage geprüft werden. Dabei sollten Stromversorgung, Reinigungsanforderungen, Arbeitsbereich und Anlagenumgebung berücksichtigt werden.
Worauf ist bei der Trägerkonstruktion zu achten?
Die Trägerkonstruktion muss für die auftretenden Lasten, Bewegungen und Hebelkräfte der 2,5-m-Ausführung geeignet sein. Zusätzlich sollten Befestigungspunkt, Bedienposition, Schwenkbereich, Parkstellung und mögliche Kollisionsbereiche geprüft werden.
Kann der Absaugarm mit einem Absperrschieber kombiniert werden?
Ja, ein Absperrschieber kann je nach Anlagenaufbau sinnvoll sein, wenn die Absaugstelle nur bei Bedarf genutzt wird oder mehrere Erfassungsstellen am selben Rohrnetz angeschlossen sind. Die passende Ausführung sollte anhand von Ø, Luftmenge und Anlagensteuerung geprüft werden.
Kann der Absaugarm an ein bestehendes Rohrnetz angeschlossen werden?
Ja, der Anschluss an ein bestehendes Rohrnetz ist möglich, wenn Durchmesser, Rohrverbindungen, Luftmenge, Unterdruck und Druckverluste zur vorhandenen Anlage passen. Eine Prüfung der Anlagenleistung ist vor der Integration sinnvoll.
