Absaugarm mit Edelstahl-Innenverbindungen, stehend, Ø 125 mm, Reichweite 2,5 m
Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, stehend, Ø 125 mm, Reichweite 2,5 m"
Der Absaugarm stehend mit Edelstahl-Innenverbindungen ist für die punktuelle Erfassung von Dämpfen, Aerosolen, leichten Stäuben oder Prozessluft an grossflächigen Arbeitsplätzen vorgesehen. Die Ausführung mit 2,5 m Reichweite, Rohr-Ø 125 mm und Saughaube Ø 250 mm eignet sich für Montage-, Labor- und Bearbeitungsbereiche mit wechselnden Positionen, bei denen keine Deckenmontage möglich oder gewünscht ist.
Die Edelstahl-Innenverbindungen unterstützen eine korrosionsbeständigere und reinigungsfreundliche Ausführung im luftführenden Bereich. Die tatsächliche Eignung hängt von Medium, Feuchtigkeit, Reinigungszyklen, Reinigungsmittel, Temperatur, Schlauchmaterial, Luftmenge, Unterdruck, Montageart und Einbindung in die bestehende Absauganlage ab.
Technische Beschreibung
Der stehende Absaugarm wird an einem geeigneten Träger, Gestell oder Arbeitsplatzaufbau befestigt. Durch die Reichweite von 2,5 m kann die Saughaube über einen grösseren Arbeitsbereich geführt werden, ohne dass eine Montage an Decke oder Wand erforderlich ist. Das ist besonders relevant bei grossen Werkbänken, variablen Montageplätzen oder Arbeitsstationen mit wechselnden Bearbeitungspunkten.
Die Saughaube wird möglichst nahe an die Emissionsquelle geführt, damit Stoffe direkt am Entstehungsort erfasst werden können. Bei Rohr-Ø 125 mm und Saughaube Ø 250 mm sind Luftmenge, Unterdruck, Haubenabstand, Leitungsführung und Anlagenleistung besonders sorgfältig aufeinander abzustimmen. Durch die grössere Reichweite sind Tragfähigkeit, Schwenkbereich, Parkstellung und kollisionsfreie Bedienung bereits bei der Planung zu berücksichtigen.
Quellnahe Erfassung mit erweitertem Aktionsradius
Die Saughaube kann an wechselnde Entstehungsstellen geführt werden und unterstützt die Erfassung direkt am Arbeitsplatz, sofern Luftmenge und Unterdruck passend ausgelegt sind.
Ø 125 mm mit 2,5 m Reichweite
Diese Ausführung ist sinnvoll, wenn ein grösserer Luftführungsquerschnitt, eine Saughaube Ø 250 mm und ein weiter Arbeitsradius benötigt werden.
Reinigungsfreundliche Innenverbindungen
Edelstahl-Innenverbindungen können Reinigung und Korrosionsbeständigkeit im luftführenden Bereich unterstützen, abhängig von Medium, Feuchtigkeit und Reinigungsmitteln.
Eigenschaften und Vorteile
- Stehende Befestigung: geeignet für Arbeitsplätze ohne Deckenmontage oder bei baulich eingeschränkten Montagebedingungen.
- 2,5 m Reichweite: erweiterter Arbeitsradius für grossflächige Werkbänke, Montagebereiche und variable Arbeitspositionen.
- Rohr-Ø 125 mm: grösserer luftführender Querschnitt für Anwendungen mit entsprechendem Luftmengenbedarf.
- Saughaube Ø 250 mm: unterstützt die Erfassung im Arbeitsbereich, wenn sie nahe an der Emissionsquelle positioniert wird.
- Edelstahl-Innenverbindungen: korrosionsbeständigere und reinigungsfreundliche Ausführung im luftführenden Bereich.
- Präzise Positionierung: unterstützt wiederholtes Ausrichten der Haube bei wechselnden Bearbeitungspunkten.
- Systemfähig: kombinierbar mit passenden Rohrverbindungen, Absperrelementen, Montagematerial und zentralen Absauganlagen.
Typische Einsatzbereiche
Der Absaugarm eignet sich für grossflächige Werkbänke, Montagebereiche, Laborarbeitsplätze, Prüfplätze, Dosierstellen, Nachbearbeitung und Fertigungsbereiche mit wechselnden Bearbeitungspunkten. Die stehende Ausführung ist besonders zweckmässig, wenn der Arm an einem Träger oder Gestell befestigt werden soll und der Arbeitsbereich flexibel erreichbar bleiben muss.
In sensiblen oder reinigungsintensiven Umgebungen kann die Ausführung mit Edelstahl-Innenverbindungen eine sinnvolle Option sein. Die konkrete Eignung muss jedoch anhand von Medium, Temperatur, Feuchtigkeit, Reinigungsintervallen, eingesetzten Reinigungsmitteln, Schlauchmaterial, Luftmenge, Unterdruck und gesamter Luftführung geprüft werden.
Auswahl- und Montagehinweise
Bei der Auswahl sind Trägersystem, Tragfähigkeit, Befestigungspunkt, Einbauhöhe, Schwenkbereich, Parkstellung, Bedienposition und Leitungsführung gemeinsam zu prüfen. Durch die Reichweite von 2,5 m entstehen grössere Hebelkräfte als bei kürzeren Varianten. Die Befestigung muss deshalb für die auftretenden Lasten und Bewegungen geeignet sein.
Der Anschluss an das Rohrnetz erfolgt über geeignete Komponenten aus dem Rohrsystem verzinkt und passende Rohrverbindungen. Je nach Anlagenaufbau können Absperrschieber und geeignetes Montagematerial sinnvoll sein. Schwenkbereiche sollten kollisionsfrei gehalten und Leitungsradien strömungsgünstig geplant werden.

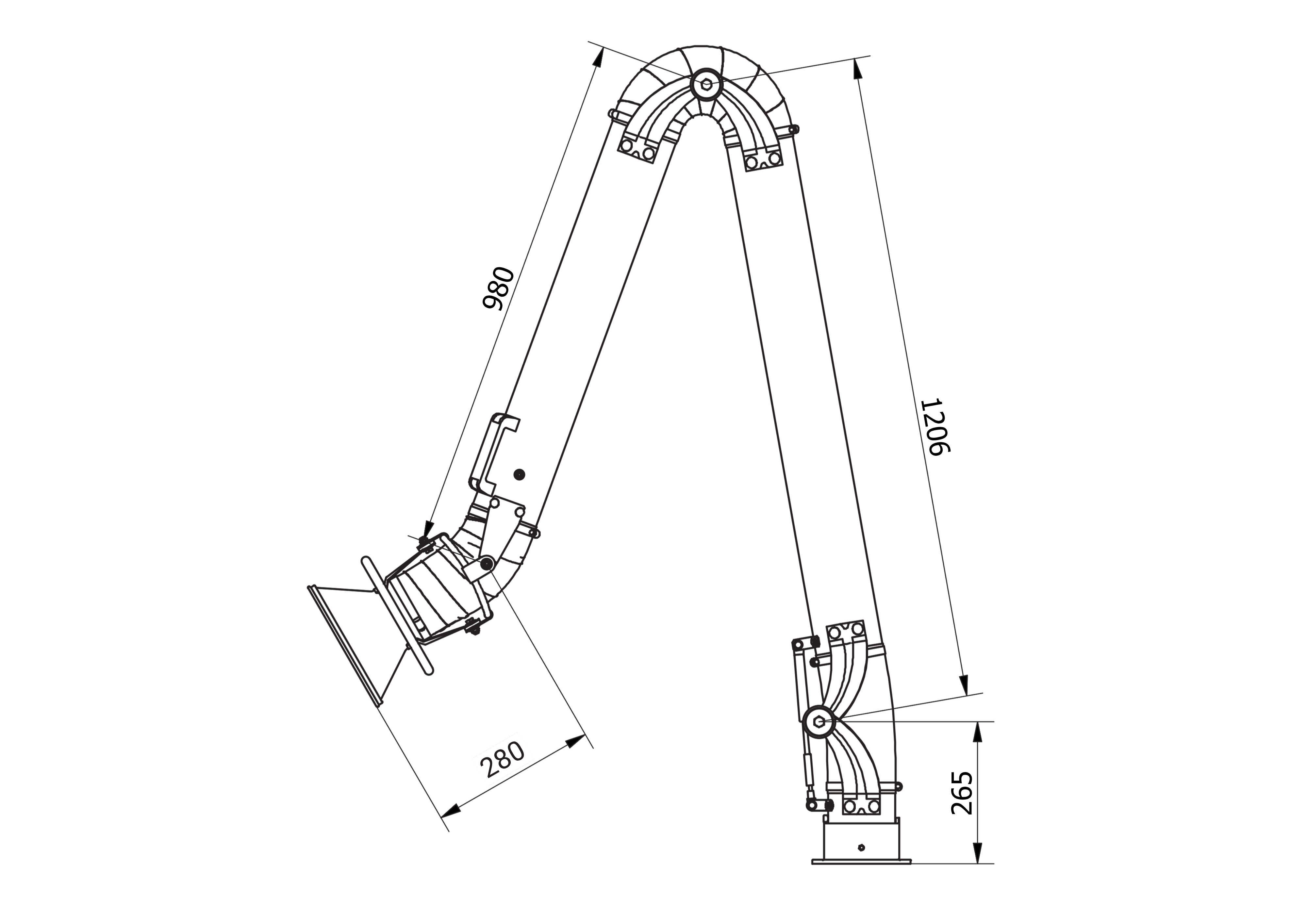

Technische Daten und Ausführung
| Merkmal | Ausführung |
|---|---|
| Bauform | Absaugarm, stehende Befestigung |
| Rohr-Ø | 125 mm |
| Reichweite | 2,5 m |
| Saughaube | Ø 250 mm |
| Innenkomponenten | Edelstahl-Innenverbindungen |
| Montageart | Stehende Befestigung an geeignetem Träger, Gestell oder Arbeitsplatzaufbau |
| Schlauchmaterialien | Standard-PVC sowie Varianten für höhere Temperaturen oder chemische Belastungen je nach Prozess prüfbar |
| Zubehörhinweis | Absperrschieber, Montagematerial und Haubenvarianten auf Anfrage prüfbar |
Betrieb, Luftführung und Systemintegration
Die Erfassungsleistung hängt von Luftmenge, Unterdruck, Haubenposition, Abstand zur Emissionsquelle, Strömungsverlauf und Druckverlusten im gesamten Leitungsnetz ab. Bei Ø 125 mm, Saughaube Ø 250 mm und 2,5 m Reichweite sollte geprüft werden, ob Ventilator, Rohrnetz und Filteranlage für den erforderlichen Volumenstrom und die zusätzliche Erfassungsstelle ausgelegt sind.
Bei der Integration in bestehende Absauganlagen ist besonders auf strömungsgünstige Leitungsführung, passende Rohrverbindungen und möglichst geringe Druckverluste zu achten. Wenn mehrere Absaugstellen vorhanden sind, kann ein anlagenseitig integrierter oder optional ergänzter Absperrschieber helfen, die Luftführung auf die jeweils genutzten Arbeitsplätze abzustimmen.
Für den laufenden Betrieb sollten Schlauch, Haube, Gelenke, Befestigung, Anschlussstellen und erreichbare Reinigungsbereiche regelmässig geprüft werden. Reinigungsintervalle richten sich nach Medium, Staub- oder Aerosolbelastung, Feuchtigkeit, Reinigungsanforderung und täglicher Nutzung.
Beratung zu stehenden Absaugarmen mit Edelstahl-Innenverbindungen
Für die passende Auslegung prüfen wir Trägersystem, Einbauhöhe, Reichweite, Schwenkbereich, Parkstellung, Arbeitsbereich, Medium, Feuchtigkeit, Reinigungsanforderung, Schlauchmaterial, Luftmenge, Unterdruck und die geplante Rohrführung. So lässt sich klären, ob diese stehende Ausführung mit Ø 125 mm und 2,5 m Reichweite geeignet ist oder ob eine andere Länge, Befestigungsart, Haube, Schlauchausführung oder Systemergänzung zweckmässiger ist.
FAQ – Häufige Fragen zu stehenden Absaugarmen mit Edelstahl-Innenverbindungen
Ist die Bedienung bei 2,5 m Reichweite noch komfortabel?
Bei korrekter Montage an einer geeigneten Trägerkonstruktion kann der Absaugarm auch bei 2,5 m Reichweite gut geführt werden. Entscheidend sind Tragfähigkeit, Gelenkeinstellung, spannungsarme Leitungsführung und ein kollisionsfreier Schwenkbereich.
Wann ist die Reichweite von 2,5 m sinnvoll?
Die Reichweite von 2,5 m ist sinnvoll, wenn grossflächige Werkbänke, Montagebereiche oder wechselnde Bearbeitungspunkte erreicht werden sollen. Parkstellung, Einbauhöhe und Schwenkbereich sollten vor der Montage geprüft werden.
Wofür sind die Edelstahl-Innenverbindungen bei diesem Absaugarm gedacht?
Die Edelstahl-Innenverbindungen liegen im luftführenden Bereich und unterstützen eine korrosionsbeständigere sowie reinigungsfreundliche Ausführung. Die tatsächliche Eignung hängt von Medium, Feuchtigkeit, Reinigungszyklen und Reinigungsmitteln ab.
Welche Schlauchmaterialien sind möglich?
Je nach Prozess können Standard-PVC sowie Varianten für höhere Temperaturen oder chemische Belastungen geprüft werden. Entscheidend sind Medium, Temperatur, Feuchtigkeit, Reinigungsmittel, Unterdruck und die Anforderungen an die Luftführung.
Kann die Haube gedreht oder ausgerichtet werden?
Die Haube lässt sich ergonomisch über den Rundum-Griff ausrichten und nahe an die Emissionsquelle führen. Haubenvarianten können je nach Anwendung auf Anfrage geprüft werden.
Worauf ist bei der stehenden Befestigung zu achten?
Die Trägerkonstruktion muss für die auftretenden Lasten, Bewegungen und Hebelkräfte geeignet sein. Zusätzlich sollten Befestigungspunkt, Einbauhöhe, Bedienposition, Schwenkbereich, Parkstellung und mögliche Kollisionsbereiche geprüft werden.
Kann der Absaugarm mit einem Absperrschieber kombiniert werden?
Ja, ein Absperrschieber kann je nach Anlagenaufbau sinnvoll sein, wenn die Absaugstelle nur bei Bedarf genutzt wird oder mehrere Erfassungsstellen am selben Rohrnetz angeschlossen sind. Die passende Ausführung sollte anhand von Ø, Luftmenge und Anlagensteuerung geprüft werden.
Kann der Absaugarm an ein bestehendes Rohrnetz angeschlossen werden?
Ja, der Anschluss an ein bestehendes Rohrnetz ist möglich, wenn Durchmesser, Rohrverbindungen, Luftmenge, Unterdruck und Druckverluste zur vorhandenen Anlage passen. Eine Prüfung der Anlagenleistung ist vor der Integration sinnvoll.
