Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, stehend, Ø 160 mm, Reichweite 4,0 m"

Der stehende Absaugarm mit 4 m Reichweite und Rohr-Ø 160 mm ermöglicht die lokale Erfassung von Emissionen an weit auseinanderliegenden Bearbeitungspunkten. Die Saughaube Ø 315 mm lässt sich über den umlaufenden Griff zur jeweiligen Entstehungsstelle führen.

Glatte Edelstahlrohre, eine Edelstahlhaube und Edelstahl-Innenverbindungen bilden den luftführenden Aufbau. Die selbsttragende Mechanik besitzt aussenliegende Einstellpunkte. Über die serienmässig integrierte Edelstahl-Drosselklappe lässt sich die Luftmenge am Arm regulieren.

Die stehende Ausführung wird an einer geeigneten Konsole oder Trägerstruktur befestigt. Schwarze PVC-Schlauchsegmente gehören zur Standardausführung; alternative Schlauchmaterialien ermöglichen die Anpassung an besondere Prozessanforderungen.

4 m Reichweite

Stehende Ausführung für grossflächige Arbeitsbereiche und weit verteilte Erfassungspunkte.

Saughaube Ø 315 mm

Edelstahlhaube mit Luftleitblech und umlaufendem Griff zur Führung nahe an der Quelle.

900–1400 m³/h

Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.

Vorteile

  • Stehende Montage ohne Befestigung an der Decke
  • 4 m Reichweite für räumlich verteilte Bearbeitungspunkte
  • Selbsttragende Konstruktion für eine einstellbare Haubenposition
  • Glatte Edelstahlrohre mit weitgehend freiem Strömungsweg
  • Edelstahl-Innenverbindungen einschliesslich Schrauben und Muttern
  • Edelstahlhaube mit Luftleitblech und umlaufendem Griff
  • Serienmässig integrierte Edelstahl-Drosselklappe
  • Aussenliegende, zugängliche Einstellpunkte
  • Alternative Schlauchausführungen, vergrösserte Haube und optionale Beleuchtung

Der umlaufende Griff unterstützt das Ausrichten der Haube aus unterschiedlichen Arbeitspositionen. Bei fachgerechter Befestigung und korrekt eingestellten Gelenken hält die Mechanik die gewählte Haubenposition.

Die aussenliegende Mechanik befindet sich ausserhalb des abgesaugten Luftstroms. Einstellpunkte bleiben dadurch für Kontrolle und Nachjustierung zugänglich. Die stehende Montage ermöglicht eine Einbindung in vorhandene Tragkonstruktionen, sofern diese die auftretenden Belastungen aufnehmen können.

Einsatzbereiche

Die stehende 4-m-Ausführung eignet sich für grossflächige Werkplätze, Montageinseln, Fertigungsbereiche und Laborarbeitsplätze mit wechselnder Position der Emissionsquelle. Sie kommt insbesondere dort infrage, wo eine Befestigung an einem Gestell oder Träger vorgesehen ist.

Der erweiterte Arbeitsbereich ermöglicht das Nachführen der Haube zu unterschiedlichen Bearbeitungspunkten. Die Montageposition ist so auszuwählen, dass die benötigten Stellen erreichbar bleiben und der Arm den Arbeitsablauf nicht behindert.

Edelstahlkomponenten im Luftweg sind dort interessant, wo Feuchte, Materialbeständigkeit und regelmässige Reinigung bei der Auswahl eine Rolle spielen. Anwendungen in Lebensmittel- und Pharmabereichen erfordern eine Prüfung der konkreten Hygieneanforderungen.

Absauganlage und Filter müssen zu den Emissionen passen. Bei chemisch belasteten Medien, brennbaren Stoffen oder explosionsfähigen Gemischen ist die Eignung der gesamten Ausführung gesondert zu beurteilen.

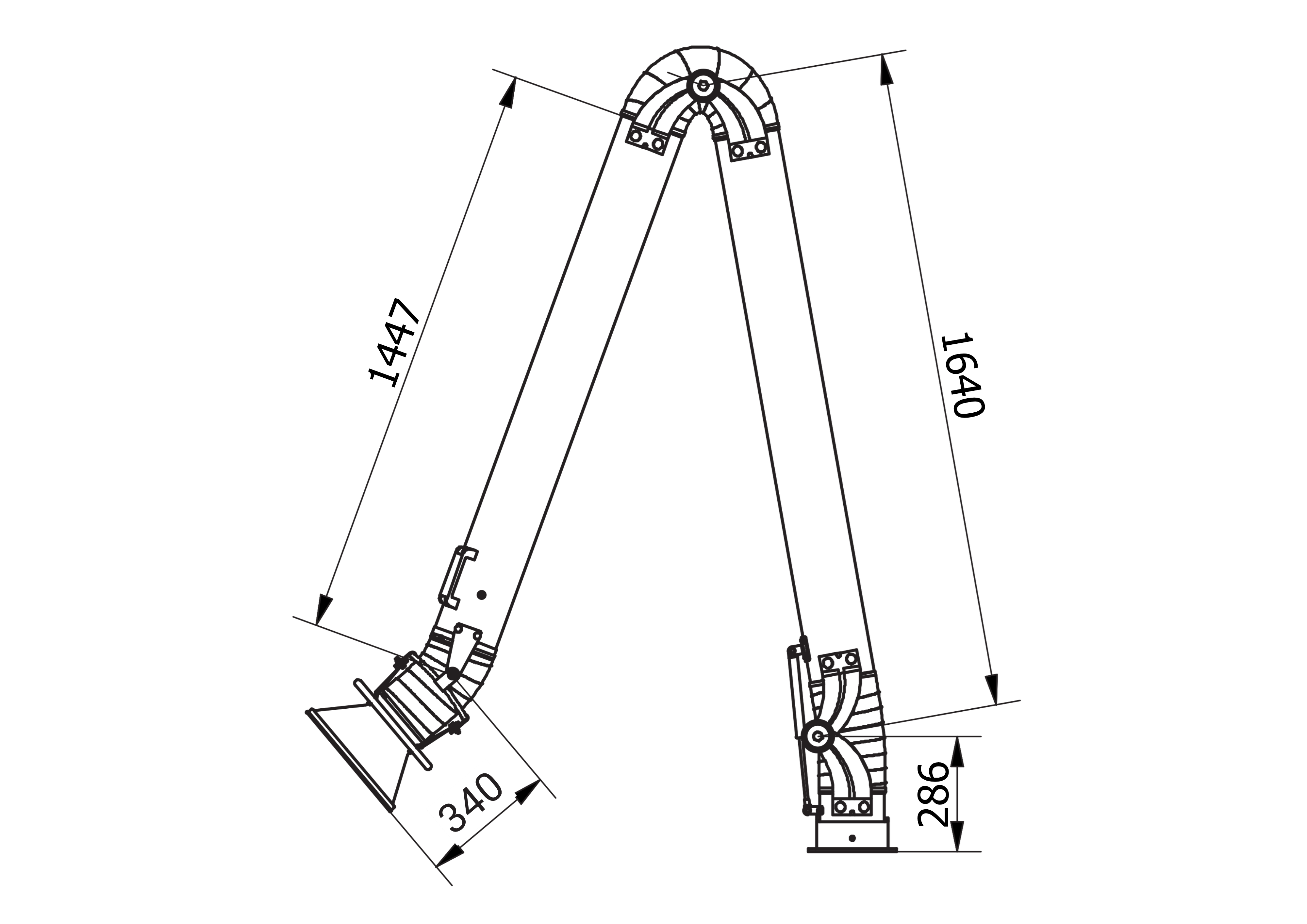

Technische Daten

Merkmal Ausführung
Bauform Selbsttragender Absaugarm, stehende Befestigung
Rohr-Ø 160 mm
Reichweite 4 m
Saughaube Ø 315 mm, Edelstahl, mit Luftleitblech und umlaufendem Griff
Empfohlener Luftvolumenstrom 900–1400 m³/h
Rohrsegmente Glatte Edelstahlrohre
Edelstahlgüte der Edelstahlkomponenten 304
Innenverbindungen Edelstahl, einschliesslich Schrauben und Muttern
Drosselklappe Edelstahl, serienmässig integriert
Einstellpunkte Aussenliegend
Haubengelenk Aluminium
Montagedrehgelenk Kombination aus Aluminium und Edelstahl
Flexible Schlauchsegmente, Standard Schwarzes PVC
Temperaturbeständigkeit der Standardschläuche Bis 80 °C
Optionale Schlauchausführung Lebensmitteltauglicher PUR-Schlauch mit Hygienezertifikat für den Schlauch
Weitere Schlauchoption Elektrisch leitfähige Schlauchsegmente
Befestigung An geeigneter Konsole oder tragfähiger Unterkonstruktion
Anschlusszubehör Edelstahl-Anschlussflansche Ø 150 mm oder Ø 160 mm, passend zur Einbindung auszuwählen
Optionale Saughaube Vergrösserte Haube Ø 500 mm mit Anschluss Ø 160 mm
Weitere Optionen Haubenbeleuchtung und Erdungsverbindungen zwischen den Metallbauteilen

Der erforderliche Volumenstrom richtet sich nach dem Prozess und der Erfassungssituation. Arm, Rohrleitung, Formteile und Filter verursachen Druckverluste. Die Absauganlage muss die benötigte Luftmenge bei diesem Gesamtwiderstand bereitstellen.

Auswahl und Montage

Befestigen Sie den Arm in stehender Anordnung an einer geeigneten Konsole, einem Träger oder einer entsprechend ausgelegten Gestellkonstruktion. Berücksichtigen Sie bei 4 m Reichweite insbesondere die Hebelkräfte und die Belastungen beim Verstellen.

Planen Sie den benötigten Schwenkbereich und eine Parkstellung ausserhalb von Verkehrswegen. Prüfen Sie vor der Montage, ob sich die vorgesehenen Bearbeitungspunkte erreichen lassen, ohne mit Maschinen, Einrichtungen oder Leitungen zu kollidieren.

Halterung, Befestigungsmittel und Anschlussflansch müssen zum Untergrund und zum Flanschbild des Arms passen. Der Arm benötigt eine feste Befestigung und ist nicht freistehend.

Die Einbindung in das Rohrsystem erfolgt über einen geeigneten Anschlussflansch und passende Rohrverbindungen. Bei erhöhten Anforderungen an Korrosionsbeständigkeit und Reinigung muss auch das Material der nachfolgenden Rohrleitung zum Prozess passen.

Montieren Sie die Anschlusskomponenten spannungsarm und verwenden Sie zum Verbindungssystem passende Dichtungen. Ein abweichender Anschlussdurchmesser ist bei der Planung von Übergängen und Druckverlusten zu berücksichtigen.

Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Die geeignete Distanz hängt von Ausbreitungsrichtung, Prozess und Querströmungen ab. Die Reichweite von 4 m beschreibt den Arbeitsbereich des Arms und entspricht nicht der wirksamen Erfassungsdistanz der Haube.

Reinigung und Hinweise

Kontrollieren Sie regelmässig Gelenke, Befestigungen und flexible Schlauchsegmente. Achten Sie auf gelockerte Verbindungen, Beschädigungen und veränderte Haltekräfte. Verschlissene Schlauchsegmente sind auszutauschen.

Reinigen Sie Haube und Luftleitblech entsprechend der anfallenden Verschmutzung. Die Intervalle richten sich nach Staub- und Aerosolbelastung sowie den Anforderungen des Arbeitsprozesses.

Edelstahl der Güte 304 ist nicht gegenüber jedem Medium oder Reinigungsmittel beständig. Konzentration, Temperatur und Einwirkdauer sind bei der Auswahl des Reinigungsverfahrens zu berücksichtigen.

Die äussere Mechanik enthält auch Bauteile aus anderen Werkstoffen. Für Nassreinigung oder Desinfektion müssen sämtliche Oberflächen, Gelenke, Schlauchsegmente und gegebenenfalls elektrische Optionen mit dem vorgesehenen Verfahren verträglich sein.

Die Temperaturbeständigkeit bis 80 °C bezieht sich auf die standardmässigen PVC-Schlauchsegmente. Bei höheren Temperaturen, Funkenflug oder heissen Partikeln ist die Eignung des gesamten Arms und der angeschlossenen Anlage gesondert zu prüfen.

Elektrisch leitfähige Schlauchsegmente und Erdungsverbindungen sind unterschiedliche Ausstattungsmerkmale. Sie begründen keine automatische Freigabe für explosionsgefährdete Bereiche.

Kompatibilität und Zubehör

  • Geeignete Konsole oder Trägerlösung für die stehende Befestigung
  • Edelstahl-Montagehalterungen in Standard- oder verlängerter Ausführung, passend zur Einbausituation auszuwählen
  • Edelstahl-Anschlussflansch Ø 150 mm oder Ø 160 mm
  • Vergrösserte Saughaube Ø 500 mm mit Anschluss Ø 160 mm
  • Optionale Haubenbeleuchtung
  • Lebensmitteltaugliche PUR-Schlauchsegmente mit Hygienezertifikat für den Schlauch
  • Elektrisch leitfähige Schlauchsegmente
  • Erdungsverbindungen zwischen Haube, Rohren und Montagedrehgelenk
  • Absperrschieber zur Trennung einzelner Leitungsstränge
  • Passende Rohrverbindungen für den Anschluss
  • Geeignetes Montagematerial für die vorhandene Befestigungsstruktur

Konsole, Trägerlösung und Anschlussflansch sind passend zur stehenden Montage und zum Flanschbild des Arms auszuwählen.

Bei einer anderen Haube sind Gewicht, Gelenkeinstellung und erforderlicher Volumenstrom zu berücksichtigen. Eine grössere Haube bedeutet nicht automatisch eine grössere wirksame Erfassungsdistanz.

Das Hygienezertifikat einer optionalen PUR-Schlauchausführung bezieht sich auf den Schlauch. Die Eignung des vollständigen Arms für einen Lebensmittel- oder Pharmaprozess ist anhand der jeweiligen Anforderungen zu beurteilen.

Die integrierte Drosselklappe dient der Luftmengenregelung. Wenn einzelne Leitungsstränge definiert abgesperrt werden müssen, sind dafür geeignete zusätzliche Absperrelemente vorzusehen.

Beratung

Wir unterstützen Sie bei der Auswahl einer geeigneten Trägerlösung, der Luftmengenauslegung und der Einbindung in Ihr Rohrnetz. Bei 4 m Reichweite berücksichtigen wir besonders Einbauhöhe, Arbeitsbereich, Lastabtragung und Parkstellung.

Nennen Sie uns die erfassten Stoffe, die Medientemperatur, das vorgesehene Reinigungsverfahren und die vorhandene Absauganlage. So lassen sich Schlauchmaterial, Haube und Zubehör passend zu Ihrem Prozess auswählen.

FAQ – Häufige Fragen

Ist die Handhabung bei 4 m Reichweite noch komfortabel?

Der selbsttragende Arm lässt sich über den umlaufenden Haubengriff ausrichten. Voraussetzung für eine leichtgängige Führung und das Halten der Position sind eine fachgerechte Befestigung und korrekt eingestellte Gelenke.

Welche Luftmenge benötigt der Absaugarm?

Der empfohlene Luftvolumenstrom beträgt 900–1400 m³/h. Die konkrete Luftmenge richtet sich nach dem Prozess und der Erfassungssituation. Zusätzlich sind die Druckverluste von Arm, Leitung und Filter zu berücksichtigen.

Welche Pflege ist nötig?

Kontrollieren Sie regelmässig Gelenke, Befestigungen und Schlauchsegmente. Reinigen Sie Haube und Luftleitblech entsprechend der Verschmutzung. Die Intervalle richten sich nach der Belastung und den betrieblichen Anforderungen.

Welche Temperaturgrenze gilt?

Die standardmässigen PVC-Schlauchsegmente sind bis 80 °C temperaturbeständig. Für höhere Temperaturen muss eine geeignete Schlauchausführung gewählt und die Eignung des gesamten Arms geprüft werden.

Ist eine Drosselklappe enthalten?

Ja, die Edelstahl-Drosselklappe ist serienmässig integriert. Sie ermöglicht die Luftmengenregelung direkt am Arm.

Kann eine andere Haube gewählt werden?

Als Option ist eine vergrösserte Haube Ø 500 mm mit Anschluss Ø 160 mm vorgesehen. Bei einem Wechsel sind Gewicht, Gelenkeinstellung und erforderliche Luftmenge zu berücksichtigen. Eine Haubenbeleuchtung ist ebenfalls als Option vorgesehen.
