Absaugarm mit Edelstahl-Innenverbindungen, stehend, Ø 200 mm, Reichweite 4,0 m
Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, stehend, Ø 200 mm, Reichweite 4,0 m"
Der Absaugarm stehend mit Edelstahl-Innenverbindungen ist für die punktuelle Erfassung von Dämpfen, Aerosolen, leichten Stäuben oder Prozessluft an grossflächigen Arbeitsplätzen vorgesehen. Die Ausführung mit 4 m Reichweite, Rohr-Ø 200 mm und Saughaube Ø 350 mm eignet sich für Werkplätze, Montageinseln und Laborbereiche mit weit entfernten oder wechselnden Erfassungspunkten, bei denen keine Deckenmontage möglich oder nicht gewünscht ist.
Die Edelstahl-Innenverbindungen unterstützen eine korrosionsbeständigere und reinigungsfreundliche Ausführung im luftführenden Bereich. Die tatsächliche Eignung hängt von Medium, Feuchtigkeit, Reinigungszyklen, Reinigungsmittel, Temperatur, Schlauchmaterial, Luftmenge, Unterdruck, Montageart und Einbindung in die bestehende Absauganlage ab.
Technische Beschreibung
Der stehende Absaugarm wird an einem geeigneten Träger, Gestell oder Arbeitsplatzaufbau befestigt. Durch die Reichweite von 4 m kann die Saughaube über einen sehr grossen Arbeitsbereich geführt werden, ohne dass eine Montage an Decke oder Wand erforderlich ist. Das ist besonders relevant bei grossflächigen Werkplätzen, Montageinseln, Laborbereichen oder Fertigungsbereichen mit weit verteilten Erfassungspunkten.
Die Saughaube wird möglichst nahe an die Emissionsquelle geführt, damit Stoffe direkt am Entstehungsort erfasst werden können. Bei Rohr-Ø 200 mm, Saughaube Ø 350 mm und 4 m Reichweite sind Luftmenge, Unterdruck, Haubenabstand, Leitungsführung, Anlagenleistung und Befestigung besonders sorgfältig aufeinander abzustimmen. Tragfähigkeit, Einbauhöhe, Schwenkbereich, Parkzone und kollisionsfreie Bedienung sollten bereits in der Planung geprüft werden.
Quellnahe Erfassung über grosse Arbeitsbereiche
Die Saughaube kann an weit entfernte Entstehungsstellen geführt werden und unterstützt die Erfassung direkt am Arbeitsplatz, sofern Luftmenge und Unterdruck passend ausgelegt sind.
Ø 200 mm mit 4 m Reichweite
Diese Ausführung ist sinnvoll, wenn ein grosser Luftführungsquerschnitt, eine Saughaube Ø 350 mm und ein weit nutzbarer Arbeitsradius benötigt werden.
Reinigungsfreundliche Innenverbindungen
Edelstahl-Innenverbindungen können Reinigung und Korrosionsbeständigkeit im luftführenden Bereich unterstützen, abhängig von Medium, Feuchtigkeit und Reinigungsmitteln.
Eigenschaften und Vorteile
- Stehende Befestigung: geeignet für Arbeitsplätze ohne Deckenmontage oder bei baulich eingeschränkten Montagebedingungen.
- 4 m Reichweite: sehr grosser Arbeitsradius für Werkplätze, Montageinseln und Laborbereiche mit weit entfernten Erfassungspunkten.
- Rohr-Ø 200 mm: grosser luftführender Querschnitt für Anwendungen mit entsprechendem Luftmengenbedarf.
- Saughaube Ø 350 mm: unterstützt die Erfassung in einem grösseren Arbeitsbereich, wenn sie nahe an der Emissionsquelle positioniert wird.
- Edelstahl-Innenverbindungen: korrosionsbeständigere und reinigungsfreundliche Ausführung im luftführenden Bereich.
- Robuste Mechanik: unterstützt häufiges Positionieren der Haube im täglichen Betrieb, sofern Montage und Einstellung fachgerecht ausgeführt sind.
- Systemfähig: kombinierbar mit passenden Rohrverbindungen, Absperrelementen, Montagematerial und zentralen Absauganlagen.
Typische Einsatzbereiche
Der Absaugarm eignet sich für grossflächige Werkplätze, Montageinseln, Laborbereiche, Prüfplätze, Dosierstellen, Nachbearbeitung, Fertigungslinien und Arbeitsbereiche mit weit entfernten oder wechselnden Erfassungspunkten. Die stehende Ausführung ist besonders zweckmässig, wenn der Arm an einem Träger oder Gestell befestigt werden soll und der Arbeitsbereich flexibel erreichbar bleiben muss.
In sensiblen oder reinigungsintensiven Umgebungen kann die Ausführung mit Edelstahl-Innenverbindungen eine sinnvolle Option sein. Die konkrete Eignung muss jedoch anhand von Medium, Temperatur, Feuchtigkeit, Reinigungsintervallen, eingesetzten Reinigungsmitteln, Schlauchmaterial, Luftmenge, Unterdruck und gesamter Luftführung geprüft werden.
Auswahl- und Montagehinweise
Bei der Auswahl sind Trägerkonstruktion, Tragfähigkeit, Befestigungspunkt, Einbauhöhe, Schwenkbereich, Parkzone, Bedienposition und Leitungsführung gemeinsam zu prüfen. Durch die Reichweite von 4 m entstehen deutlich höhere Hebelkräfte als bei kürzeren Varianten. Die Befestigung muss deshalb für die auftretenden Lasten und Bewegungen geeignet sein.
Der Anschluss an das Rohrsystem erfolgt über geeignete Komponenten aus dem Rohrsystem verzinkt und passende Rohrverbindungen. Je nach Anlagenaufbau können Absperrschieber und geeignetes Montagematerial sinnvoll sein. Schwenk- und Parkbereiche sollten freigehalten und Leitungsradien strömungsgünstig geplant werden.

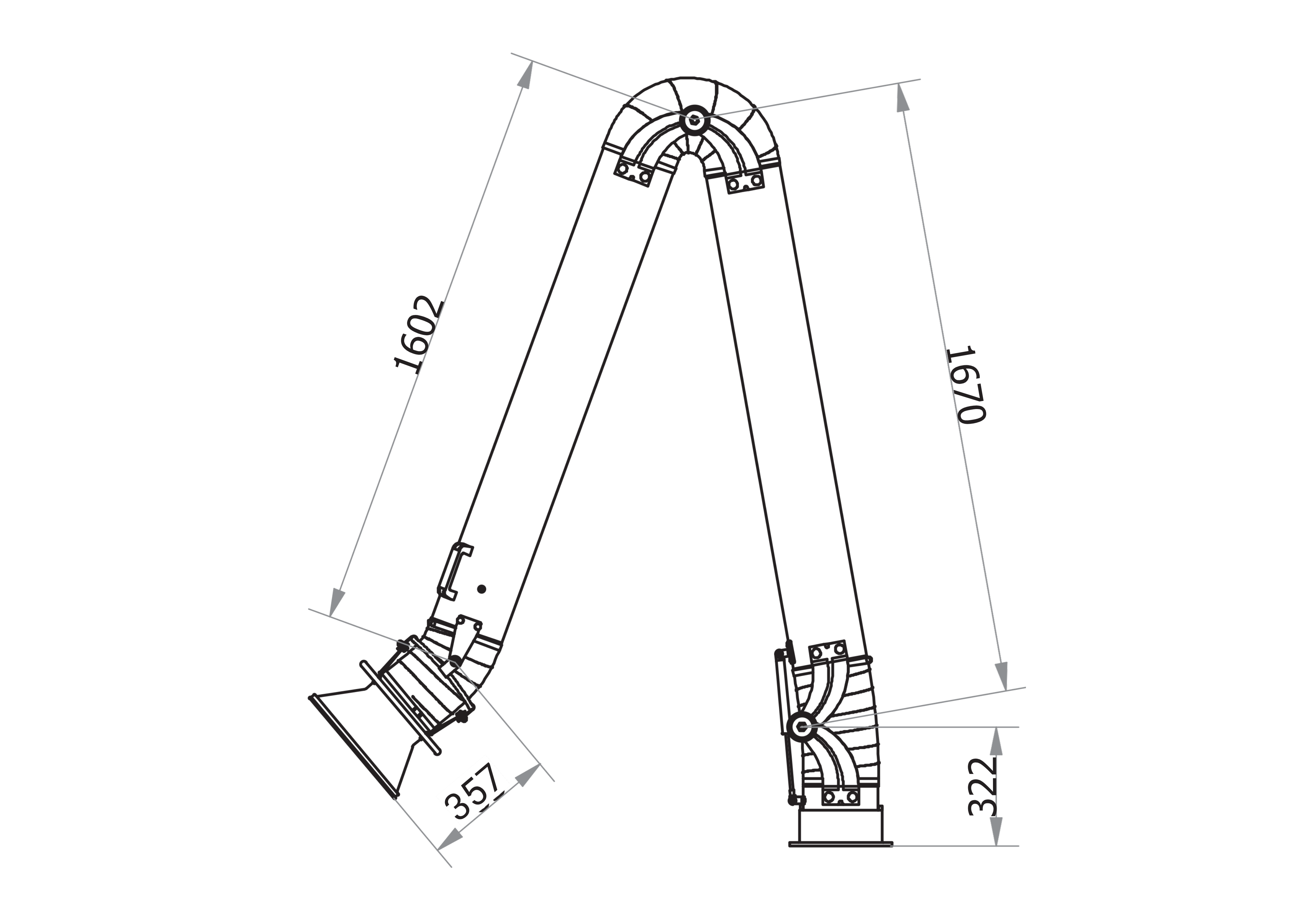

Technische Daten und Ausführung
| Merkmal | Ausführung |
|---|---|
| Bauform | Absaugarm, stehende Befestigung |
| Rohr-Ø | 200 mm |
| Reichweite | 4 m |
| Saughaube | Ø 350 mm |
| Innenkomponenten | Edelstahl-Innenverbindungen |
| Montageart | Stehende Befestigung an geeignetem Träger, Gestell oder Arbeitsplatzaufbau |
| Planungshinweis | Tragfähigkeit, Einbauhöhe, Parkzone, Schwenkbereich, Leitungsführung und Anlagenleistung projektspezifisch prüfen |
| Temperaturhinweis | Temperaturbereich abhängig vom eingesetzten Schlauchmaterial und vom Prozess |
| Zubehörhinweis | Absperrschieber, Montagematerial und Konsolenlösungen auf Anfrage prüfbar |
Betrieb, Luftführung und Systemintegration
Die Erfassungsleistung hängt von Luftmenge, Unterdruck, Haubenposition, Abstand zur Emissionsquelle, Strömungsverlauf und Druckverlusten im gesamten Leitungsnetz ab. Bei Ø 200 mm, Saughaube Ø 350 mm und 4 m Reichweite sollte geprüft werden, ob Ventilator, Rohrnetz und Filteranlage für den erforderlichen Volumenstrom und die zusätzliche Erfassungsstelle ausgelegt sind.
Bei der Integration in bestehende Absauganlagen ist besonders auf strömungsgünstige Leitungsführung, passende Rohrverbindungen und möglichst geringe Druckverluste zu achten. Wenn mehrere Absaugstellen vorhanden sind, kann ein anlagenseitig integrierter oder optional ergänzter Absperrschieber helfen, die Luftführung auf die jeweils genutzten Arbeitsplätze abzustimmen.
Für den laufenden Betrieb sollten Schlauch, Haube, Gelenke, Befestigung, Anschlussstellen und erreichbare Reinigungsbereiche regelmässig geprüft werden. Reinigungsintervalle richten sich nach Medium, Staub- oder Aerosolbelastung, Feuchtigkeit, Reinigungsanforderung und täglicher Nutzung.
Beratung zu stehenden Absaugarmen mit Edelstahl-Innenverbindungen
Für die passende Auslegung prüfen wir Trägersystem, Statik, Einbauhöhe, Reichweite, Schwenkbereich, Parkzone, Arbeitsbereich, Medium, Feuchtigkeit, Reinigungsanforderung, Schlauchmaterial, Luftmenge, Unterdruck und die geplante Rohrführung. So lässt sich klären, ob diese stehende Ausführung mit Ø 200 mm und 4 m Reichweite geeignet ist oder ob eine andere Länge, Befestigungsart, Haube, Konsole oder Systemergänzung zweckmässiger ist.
FAQ – Häufige Fragen zu stehenden Absaugarmen mit Edelstahl-Innenverbindungen
Ist die Handhabung bei 4 m Reichweite noch gut möglich?
Bei korrekter Montage an einer geeigneten Trägerkonstruktion kann der Absaugarm auch bei 4 m Reichweite gut geführt werden. Entscheidend sind Tragfähigkeit, Gelenkeinstellung, spannungsarme Leitungsführung und ein kollisionsfreier Schwenkbereich.
Wann ist eine Reichweite von 4 m sinnvoll?
Eine Reichweite von 4 m ist sinnvoll, wenn grossflächige Werkplätze, Montageinseln oder Laborbereiche mit weit entfernten Erfassungspunkten abgedeckt werden sollen. Parkzone, Schwenkbereich und Einbauhöhe sollten vor der Montage geprüft werden.
Wofür sind die Edelstahl-Innenverbindungen bei diesem Absaugarm gedacht?
Die Edelstahl-Innenverbindungen liegen im luftführenden Bereich und unterstützen eine korrosionsbeständigere sowie reinigungsfreundliche Ausführung. Die tatsächliche Eignung hängt von Medium, Feuchtigkeit, Reinigungszyklen und Reinigungsmitteln ab.
Welche Pflege ist nötig?
Empfohlen werden regelmässige Sichtprüfungen sowie eine bedarfsgerechte Reinigung der Haube, der Verbindungen, der erreichbaren Innenbereiche und der beweglichen Teile. Die Intervalle hängen von Staub- oder Aerosolbelastung, Medium, Feuchtigkeit und täglicher Nutzung ab.
Welche Temperaturgrenzen gelten?
Die Temperaturgrenzen hängen vom eingesetzten Schlauchmaterial und vom Prozess ab. Für höhere Temperaturen sollten geeignete Schlauchmaterialien und die gesamte Systemauslegung projektspezifisch geprüft werden.
Worauf ist bei der stehenden Befestigung besonders zu achten?
Die Trägerkonstruktion muss für die auftretenden Lasten, Bewegungen und Hebelkräfte der 4-m-Ausführung geeignet sein. Zusätzlich sollten Befestigungspunkt, Einbauhöhe, Bedienposition, Schwenkbereich, Parkzone und mögliche Kollisionsbereiche geprüft werden.
Kann der Absaugarm mit einem Absperrschieber kombiniert werden?
Ja, ein Absperrschieber kann je nach Anlagenaufbau sinnvoll sein, wenn die Absaugstelle nur bei Bedarf genutzt wird oder mehrere Erfassungsstellen am selben Rohrnetz angeschlossen sind. Die passende Ausführung sollte anhand von Ø, Luftmenge und Anlagensteuerung geprüft werden.
Kann der Absaugarm an ein bestehendes Rohrsystem angeschlossen werden?
Ja, der Anschluss an ein bestehendes Rohrsystem ist möglich, wenn Durchmesser, Rohrverbindungen, Luftmenge, Unterdruck und Druckverluste zur vorhandenen Anlage passen. Eine Prüfung der Anlagenleistung ist vor der Integration sinnvoll.
