Absaugarm mit Edelstahl-Innenverbindungen, stehend, Ø 75 mm, Reichweite 1,5 m
Produktinformationen "Absaugarm mit Edelstahl-Innenverbindungen, stehend, Ø 75 mm, Reichweite 1,5 m"
Der Absaugarm stehend mit Edelstahl-Innenverbindungen ist für die punktuelle Erfassung von Dämpfen, Aerosolen, leichten Stäuben oder Prozessluft an Arbeitsplätzen ohne Deckenmontage vorgesehen. Die Ausführung mit 1,5 m Reichweite, Rohr-/Schlauch-Ø 75 mm und Saughaube Ø 160 mm bietet einen erweiterten Arbeitsradius für kompakte Arbeitsbereiche, Laborplätze und Nachbearbeitungsstationen.
Die Edelstahl-Innenverbindungen unterstützen eine korrosionsbeständigere und reinigungsfreundliche Ausführung im luftführenden Bereich. Die konkrete Eignung hängt von Medium, Feuchtigkeit, Reinigungszyklen, Reinigungsmittel, Temperatur, Schlauchmaterial, Luftmenge, Unterdruck, Montageart und Einbindung in die bestehende Absauganlage ab.
Technische Beschreibung
Der stehende Absaugarm wird an einem geeigneten Träger, Gestell oder Arbeitsplatzaufbau befestigt. Durch die Reichweite von 1,5 m lässt sich die Saughaube flexibel im Nahbereich und etwas darüber hinaus positionieren, ohne dass eine Montage an der Decke erforderlich ist. Das ist besonders hilfreich bei Arbeitsplätzen, an denen der Absaugpunkt seitlich, frontal oder leicht versetzt zum Befestigungspunkt liegt.
Die Saughaube wird möglichst nahe an die Emissionsquelle geführt, damit Stoffe direkt am Entstehungsort erfasst werden können. Bei Rohr-/Schlauch-Ø 75 mm sind Luftmenge, Unterdruck, Haubenposition und Leitungsführung sauber auf die jeweilige Anwendung abzustimmen. Für Anwendungen in Lebensmittel-, Pharma- oder Laborumgebungen muss die Eignung der gesamten Ausführung projektspezifisch geprüft werden.
Quellnahe Erfassung ohne Deckenmontage
Die Saughaube kann nahe an die Emissionsquelle geführt werden und unterstützt die Erfassung direkt am Arbeitsplatz, sofern Luftmenge und Unterdruck passend ausgelegt sind.
Ø 75 mm mit 1,5 m Reichweite
Diese Ausführung ist sinnvoll, wenn ein kompakter Absaugarm mit stehendem Aufbau, erweitertem Nahbereich und Saughaube Ø 160 mm benötigt wird.
Reinigungsfreundliche Innenverbindungen
Edelstahl-Innenverbindungen können Reinigung und Korrosionsbeständigkeit im luftführenden Bereich unterstützen, abhängig von Medium, Feuchtigkeit und Reinigungsmitteln.
Eigenschaften und Vorteile
- Stehende Befestigung: geeignet für Arbeitsplätze ohne Deckenmontage oder bei baulich eingeschränkten Montagebedingungen.
- 1,5 m Reichweite: erweiterter Nahbereich für Laborplätze, Nachbearbeitung und kompakte Arbeitsstationen.
- Rohr-/Schlauch-Ø 75 mm: kompakter luftführender Querschnitt für kleinere Erfassungsstellen mit entsprechendem Luftmengenbedarf.
- Saughaube Ø 160 mm: unterstützt die Erfassung direkt an der Quelle, wenn sie nahe genug positioniert wird.
- Edelstahl-Innenverbindungen: korrosionsbeständigere und reinigungsfreundliche Ausführung im luftführenden Bereich.
- Stabile Kinematik: unterstützt wiederholtes Ausrichten der Haube im täglichen Einsatz, sofern Montage und Einstellung fachgerecht ausgeführt sind.
- Systemfähig: kombinierbar mit passenden Rohrverbindungen, Absperrelementen, Montagematerial und zentralen Absauganlagen.
Typische Einsatzbereiche
Der Absaugarm eignet sich für Laborarbeitsplätze, Nachbearbeitungsstationen, mobile oder versetzbare Arbeitsplatzaufbauten sowie Arbeitsbereiche mit häufigen Reinigungszyklen. Die stehende Ausführung ist besonders zweckmässig, wenn der Arm an einem Träger oder Gestell befestigt werden soll und keine Deckenmontage vorgesehen ist.
Für Lebensmittel-, Pharma- oder andere sensible Produktionsbereiche kann die Ausführung mit Edelstahl-Innenverbindungen eine sinnvolle Option sein. Die konkrete Eignung muss jedoch anhand von Medium, Temperatur, Feuchtigkeit, Reinigungsintervallen, eingesetzten Reinigungsmitteln, Schlauchmaterial, Luftmenge, Unterdruck und gesamter Luftführung geprüft werden.
Auswahl- und Montagehinweise
Bei der Auswahl sind Trägersystem, Befestigungspunkt, Einbauhöhe, Bedienposition, Schwenkbereich, Parkstellung und Leitungsführung gemeinsam zu prüfen. Die Reichweite von 1,5 m eignet sich, wenn die Emissionsquelle nicht direkt am Befestigungspunkt liegt, der Arbeitsbereich aber weiterhin kompakt bleiben soll.
Der Anschluss an das Rohrnetz erfolgt über geeignete Komponenten aus dem Rohrsystem verzinkt und passende Rohrverbindungen. Je nach Anlagenaufbau können ein Edelstahl-Flansch Ø 75 mm, ein optionaler Absperrschieber sowie geeignetes Montagematerial sinnvoll sein. Leitungswege sollten strömungsgünstig geplant und möglichst spannungsarm angeschlossen werden.

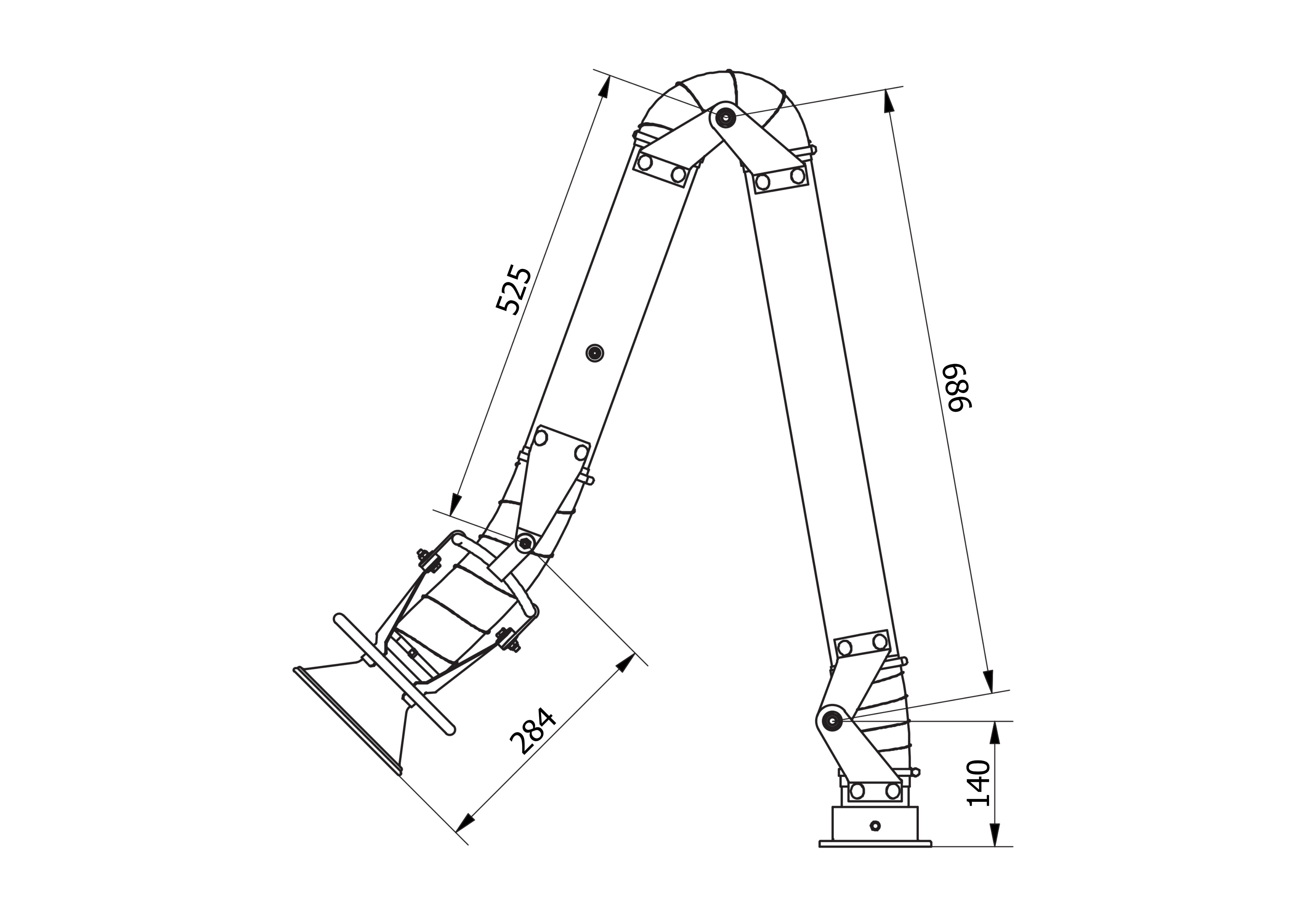

Technische Daten und Ausführung
| Merkmal | Ausführung |
|---|---|
| Bauform | Absaugarm, stehende Befestigung |
| Rohr-/Schlauch-Ø | 75 mm |
| Reichweite | 1,5 m |
| Saughaube | Ø 160 mm |
| Innenkomponenten | Edelstahl-Innenverbindungen |
| Montageart | Stehende Befestigung an geeignetem Träger, Gestell oder Arbeitsplatzaufbau |
| Schlauchmaterialien | Standard-PVC sowie Varianten für höhere Temperaturen oder chemische Belastungen je nach Prozess prüfbar |
| Zubehörhinweis | Edelstahl-Flansch Ø 75 mm; Absperrschieber, Drosselelemente und Montagematerial optional prüfbar |
Betrieb, Luftführung und Systemintegration
Die Erfassungsleistung hängt von Luftmenge, Unterdruck, Haubenposition, Abstand zur Emissionsquelle, Strömungsverlauf und Druckverlusten im gesamten Leitungsnetz ab. Bei Ø 75 mm sollte geprüft werden, ob der verfügbare Unterdruck und die Luftmenge für die konkrete Erfassungsaufgabe ausreichen.
Bei der Integration in bestehende Absauganlagen ist auf passende Rohrverbindungen, strömungsgünstige Leitungsführung und möglichst geringe Druckverluste zu achten. Wenn mehrere Absaugstellen vorhanden sind, kann ein anlagenseitig integrierter oder optional ergänzter Absperrschieber helfen, die Luftführung auf die jeweils genutzten Arbeitsplätze abzustimmen.
Für den laufenden Betrieb sollten Schlauch, Haube, Gelenke, Befestigung, Anschlussstellen und erreichbare Reinigungsbereiche regelmässig geprüft werden. Reinigungsintervalle richten sich nach Medium, Staub- oder Aerosolbelastung, Feuchtigkeit, Reinigungsanforderung und täglicher Nutzung.
Beratung zu stehenden Absaugarmen mit Edelstahl-Innenverbindungen
Für die passende Auslegung prüfen wir Material- und Schlauchwahl, Trägersystem, Einbauhöhe, Reichweite, Schwenkbereich, Parkstellung, Arbeitsbereich, Medium, Feuchtigkeit, Reinigungsanforderung, Luftmenge, Unterdruck und die geplante Rohrführung. So lässt sich klären, ob diese stehende Ausführung mit Ø 75 mm und 1,5 m Reichweite geeignet ist oder ob eine andere Länge, Befestigungsart, Haube, Schlauchausführung oder Systemergänzung zweckmässiger ist.
FAQ – Häufige Fragen zu stehenden Absaugarmen mit Edelstahl-Innenverbindungen
Wie wird eine möglichst leckagearme Verbindung erreicht?
Eine möglichst leckagearme Verbindung wird durch passende Rohrverbindungen, geeignete Dichtungen, korrekt montierte Flansche und eine spannungsarme Leitungsführung unterstützt. Die Ausführung sollte zum vorhandenen Rohrsystem und zur Anlagenbelastung passen.
Ist die Haube drehbar oder ausrichtbar?
Die Haube lässt sich ergonomisch ausrichten und nahe an die Emissionsquelle führen. Haubenvarianten können je nach Anwendung auf Anfrage geprüft werden.
Welche Schlauchmaterialien sind verfügbar?
Je nach Prozess können Standard-PVC sowie Varianten für höhere Temperaturen oder chemische Belastungen geprüft werden. Entscheidend sind Medium, Temperatur, Feuchtigkeit, Reinigungsmittel, Unterdruck und Anforderungen an die Luftführung.
Wann ist die Reichweite von 1,5 m sinnvoll?
Die Reichweite von 1,5 m ist sinnvoll, wenn ein kompakter Absaugarm benötigt wird, die Emissionsquelle aber nicht direkt am Befestigungspunkt liegt. Sie eignet sich für Laborplätze, Nachbearbeitung und kleinere Arbeitsbereiche mit wechselnder Haubenposition.
Wofür sind die Edelstahl-Innenverbindungen bei diesem Absaugarm gedacht?
Die Edelstahl-Innenverbindungen liegen im luftführenden Bereich und unterstützen eine korrosionsbeständigere sowie reinigungsfreundliche Ausführung. Die tatsächliche Eignung hängt von Medium, Feuchtigkeit, Reinigungszyklen und Reinigungsmitteln ab.
Ist der Absaugarm automatisch für Lebensmittel- oder Pharmabereiche geeignet?
Nicht pauschal. Die Ausführung kann für Bereiche mit erhöhtem Reinigungsbedarf interessant sein, eine Eignung für Lebensmittel-, Pharma- oder Laboranwendungen muss jedoch anhand von Medium, Reinigung, Temperatur, Schlauchmaterial, Luftführung und Anlagenaufbau geprüft werden.
Kann eine Drossel oder ein Absperrelement ergänzt werden?
Je nach Anlagenaufbau können Drossel- oder Absperrelemente anlagenseitig ergänzt werden. Sinnvoll ist das vor allem, wenn mehrere Absaugstellen vorhanden sind oder die Erfassungsstelle nur bei Bedarf geöffnet werden soll.
Kann der Absaugarm an ein bestehendes Rohrnetz angeschlossen werden?
Ja, der Anschluss an ein bestehendes Rohrnetz ist möglich, wenn Durchmesser, Rohrverbindungen, Luftmenge, Unterdruck und Druckverluste zur vorhandenen Anlage passen. Eine Prüfung der Anlagenleistung ist vor der Integration sinnvoll.
