Abzweiger 30°, A Ø 220 mm, B & C var., verz. mit EB 6mm
Produktinformationen "Abzweiger 30°, A Ø 220 mm, B & C var., verz. mit EB 6mm"
Der Abzweiger 30° mit A fix Ø 220 mm und variablen Anschlüssen B und C ist ein Formteil aus verzinktem Stahlblech für Absaug- und Abluftleitungen. Er kombiniert einen festgelegten Anschluss A mit zwei Anschlussdurchmessern, die passend zur geplanten Installation angegeben werden.

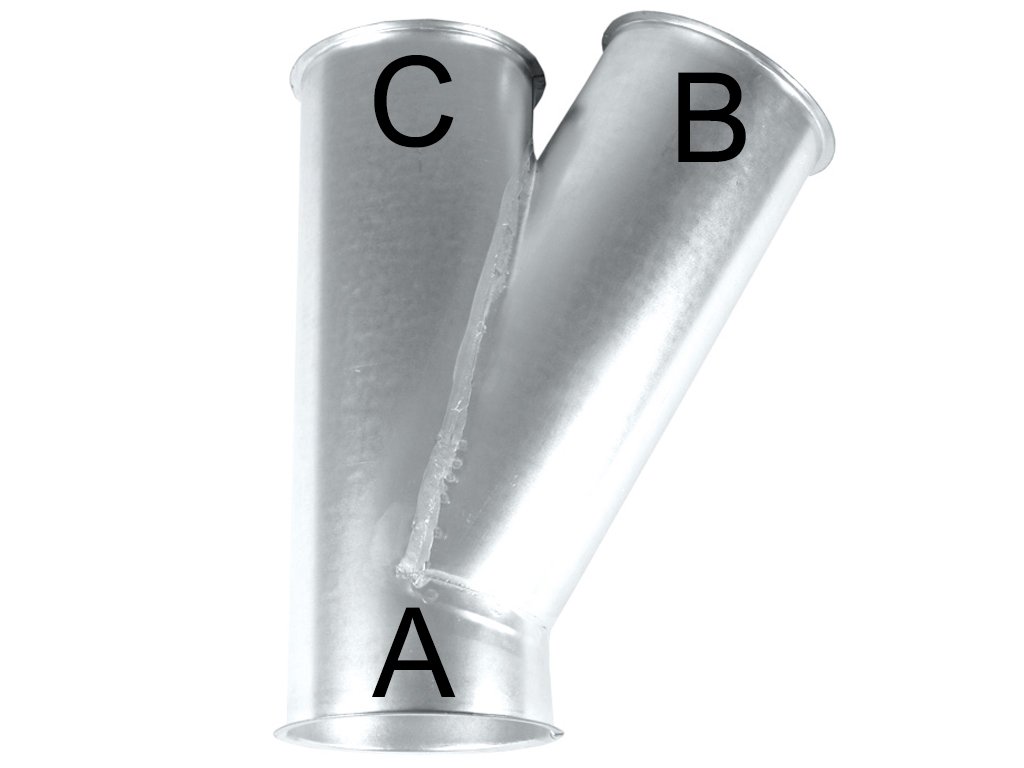

Bestellhinweis: Anschluss A ist fix Ø 220 mm. Bitte geben Sie die gewünschten Durchmesser B und C in Millimetern im Bestellkommentarfeld an. Die Zuordnung der Anschlüsse richtet sich nach der Produktzeichnung.
Der Abzweigwinkel beträgt 30°. Die Anschlussenden mit Einfachbord 6 mm sind für die Verbindung mit passenden Spannschellen im verzinkten Rohrsystem vorgesehen. Die Einbaurichtung ist auf die geplante Strömungsführung abzustimmen.
A fix Ø 220 mm
Anschluss A hat einen festgelegten Durchmesser von Ø 220 mm. Dieses Mass ist bei dieser Variante vorgegeben.
B und C variabel
Geben Sie beide gewünschten Durchmesser im Bestellkommentarfeld an: B = Ø … mm und C = Ø … mm.
30° und Einfachbord 6 mm
Flachwinkliges Formteil mit Bordanschlüssen für die Montage mit passenden Spannschellen.
Vorteile
- Fester Anschluss A mit Ø 220 mm für eine eindeutige Zuordnung zur geplanten Leitung.
- Variable Durchmesser B und C zur Abstimmung auf die anzuschliessenden Rohrstränge.
- 30° Abzweigwinkel für eine flachwinklige Leitungszusammenführung.
- Verzinktes Stahlblech zur Ergänzung eines verzinkten Rohrsystems.
- Einfachbord 6 mm für passende Spannschellenverbindungen.
- Wiederlösbare Montage für Demontage, Wartung und spätere Umbauten.
Die Durchmesser B und C lassen sich auf die vorgesehenen Rohranschlüsse abstimmen. Ob zusätzliche Reduktionen erforderlich sind, hängt von der gewählten Kombination und den angrenzenden Bauteilen ab.
Druckverlust und Geräuschentwicklung hängen von Luftmenge, Durchmesserkombination, Strömungsrichtung und Leitungsführung ab. Ein bestimmter Druckverlust oder Energieverbrauch wird durch den 30° Abzweigwinkel allein nicht zugesichert.
Einsatzbereiche
Der Abzweiger wird für Maschinenanschlüsse, Nebenleitungen, Arbeitsplatzabsaugungen sowie Umbauten und Erweiterungen bestehender Absaug- und Abluftnetze eingesetzt.
Diese Variante ist passend, wenn Anschluss A mit Ø 220 mm feststeht und die Durchmesser B und C individuell zur Installation festgelegt werden müssen. Prüfen Sie die Anschlusspositionen anhand der Produktzeichnung.
Bei staub- oder spänebelasteter Luft müssen Materialeignung, Luftmenge, Transportgeschwindigkeit und Reinigbarkeit zur Anwendung passen. Die Anlagenleistung ist unter Berücksichtigung aller gleichzeitig betriebenen Erfassungspunkte zu bestimmen.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Produktart | Abzweiger mit variablen Anschlussdurchmessern B und C |
| Abzweigwinkel | 30° |
| Anschluss A | Fix Ø 220 mm |
| Anschluss B | Variabel; gewünschten Durchmesser im Bestellkommentarfeld angeben |
| Anschluss C | Variabel; gewünschten Durchmesser im Bestellkommentarfeld angeben |
| Material | Verzinktes Stahlblech |
| Anschlussprofil | Einfachbord 6 mm |
| Verbindung | Mit passenden Spannschellen in den jeweiligen Anschlussdurchmessern |
Die variablen Angaben betreffen die Durchmesser B und C. Andere Anschlussprofile, abweichende Winkel oder besondere Baulängen sind damit nicht automatisch eingeschlossen.
Auswahl, Bestellung und Montage
Prüfen Sie zuerst, ob der feste Anschluss A mit Ø 220 mm zur Installation passt. Ordnen Sie anschliessend B und C anhand der Produktzeichnung den vorgesehenen Rohrsträngen zu.
Wählen Sie die Durchmesser B und C entsprechend den anzuschliessenden Leitungen und den erforderlichen Luftmengen. Berücksichtigen Sie Strömungsrichtung und verfügbaren Einbauraum.
Tragen Sie im Bestellkommentarfeld beide Masse eindeutig ein: «B = Ø … mm; C = Ø … mm». Ersetzen Sie die Auslassungspunkte durch die gewünschten Durchmesser. Benennen Sie beide Anschlüsse auch dann, wenn sie gleich gross sein sollen.
Die mögliche Durchmesserkombination hängt von der Formteilgeometrie und der verfügbaren Ausführung ab. Besondere Kombinationen sollten vor der Bestellung technisch geklärt werden.
Stimmen Sie die Auswahl mit dem gesamten Rohrnetz ab. Relevant sind Luftmengen, gleichzeitig betriebene Absaugstellen, Leitungslängen, Formteile und die verfügbare Druckreserve des Ventilators. Anschluss A bleibt unabhängig von B und C auf Ø 220 mm festgelegt.
Richten Sie die Rohrenden fluchtend und spannungsarm aus. Halten Sie die Verbindungsflächen sauber und verwenden Sie zum Durchmesser und Bordprofil passende Rohrverbindungen sowie anwendungsgerechte Dichtungen. Montieren Sie die Schellen gemäss den Vorgaben des Verbindungssystems.
Befestigen und stützen Sie die angeschlossenen Leitungen ausreichend. Die Spannschellenverbindung ersetzt keine Rohrabhängung oder tragfähige Unterkonstruktion. Halten Sie Verbindungspunkte für Kontrolle und Wartung zugänglich.
Betrieb und Hinweise
Kontrollieren Sie nach der Montage den festen Sitz und die Dichtheit der Verbindungen. Prüfen Sie die erforderliche Luftmenge an den angeschlossenen Erfassungspunkten.
Änderungen an einem Rohrstrang können die Luftverteilung in anderen Anlagenteilen beeinflussen. Nach einer Erweiterung kann deshalb ein erneuter Abgleich erforderlich sein.
Bei partikelbelasteter Luft sind ausreichende Transportgeschwindigkeiten und geeignete Kontroll- und Reinigungsmöglichkeiten vorzusehen. Weder der 30° Abzweigwinkel noch grosszügige Bogenradien verhindern Ablagerungen allein.
Die Eignung für Aussenmontage, dauerhafte Feuchtigkeit oder chemisch belastete Luft ist anhand der konkreten Betriebsbedingungen zu beurteilen. Die Verzinkung allein bestätigt keine uneingeschränkte Witterungs- oder Korrosionsbeständigkeit.
Sind elektrische Ableitfähigkeit oder Potentialausgleich erforderlich, müssen diese im gesamten Anlagenaufbau sichergestellt werden. Eine mechanisch geschlossene Verbindung ist dafür allein kein Nachweis.
Kompatibilität und Zubehör
- Passende Rohrsegmente und Formteile aus dem verzinkten Rohrsystem.
- Spannschellen für Ø 220 mm an A sowie für die gewählten Durchmesser B und C.
- Zum Anschlussprofil und zum Medium passende Dichtungen.
- Reduktionen und Übergänge zur Anpassung angrenzender Rohrteile.
- Absperr- und Umschalttechnik für die geplanten Betriebszustände.
- Rohrschellen, Abhängungen und weiteres Montagematerial.
Prüfen Sie bei allen Anschlusskomponenten Durchmesser und Bordprofil. Für Schlauch- oder Flanschverbindungen sind gegebenenfalls passende Übergangsstücke erforderlich.
Beratung
Wir unterstützen Sie bei der Auswahl der Durchmesser B und C. Hilfreich sind Angaben zu Medium, Luftmenge, gleichzeitig betriebenen Absaugstellen und eine Skizze mit Anschlusszuordnung und Strömungsrichtung.
Für die Bestellung gilt: A fix Ø 220 mm; die gewünschten Durchmesser B und C im Bestellkommentarfeld angeben.
FAQ – Häufige Fragen
Welche Anschlüsse sind bei diesem 30°-Abzweiger variabel?
Die Durchmesser B und C sind variabel. Anschluss A ist fix Ø 220 mm. Die Zuordnung der Anschlüsse richtet sich nach der Produktzeichnung.
Wo gebe ich die gewünschten Durchmesser B und C an?
Tragen Sie beide Masse in Millimetern im Bestellkommentarfeld ein: «B = Ø … mm; C = Ø … mm». Benennen Sie beide Anschlüsse auch dann, wenn sie denselben Durchmesser erhalten sollen.
Was bedeuten «B = 000» und «C = 000» in der Artikelbezeichnung?
«000» steht bei dieser Variante für einen noch anzugebenden Durchmesser. Es bedeutet weder Ø 0 mm noch automatisch Ø 220 mm. Die gewünschten Masse B und C müssen im Bestellkommentarfeld stehen.
Sind für B und C beliebige Durchmesser möglich?
Die mögliche Kombination hängt von der Formteilgeometrie und der verfügbaren Ausführung ab. Besondere Durchmesserkombinationen sollten vor der Bestellung technisch geklärt werden.
Teilt der Abzweiger den Luftstrom automatisch auf zwei Stränge auf?
Die Strömungsrichtung und Luftverteilung ergeben sich aus dem Anlagenaufbau. In Absaugnetzen werden Luftströme häufig zusammengeführt. Ein festes Verteilungsverhältnis wird durch das Formteil allein nicht vorgegeben.
Welche Verbindungselemente werden benötigt?
Für die Einfachborde 6 mm werden passende Spannschellen benötigt: Ø 220 mm an A sowie die gewählten Durchmesser an B und C. Dichtungen und angrenzende Rohrteile müssen zum Anschlussprofil und zur Anwendung passen.
Wie beeinflussen B und C die Absaugleistung?
Die Durchmesser beeinflussen Strömungsgeschwindigkeit und Druckverlust. Welche Luftmenge durch die einzelnen Stränge fliesst, hängt zusätzlich vom Ventilator, den Leitungswiderständen und den gleichzeitig geöffneten Absaugstellen ab.
Kann der verzinkte Abzweiger im Aussenbereich montiert werden?
Das ist anhand der Umgebungsbedingungen und der vorgesehenen Ausführung zu prüfen. Feuchtigkeit, Kondensat und korrosive Belastungen sind ebenso zu berücksichtigen wie der Schutz der Verbindungsstellen.
