Anschraubabzweiger 45°, A Ø 225 mm, B var., verz. mit EB 6mm
Produktinformationen "Anschraubabzweiger 45°, A Ø 225 mm, B var., verz. mit EB 6mm"
Der Anschraubabzweiger 45° mit A = Ø 225 mm und variablem Abgang B ermöglicht einen zusätzlichen Nebenanschluss an einer bestehenden Absaug- oder Abluftleitung. Diese Ausführung kommt infrage, wenn der Hauptrohrdurchmesser feststeht und der Nebenstrang im Winkel von 45° angebunden werden soll.

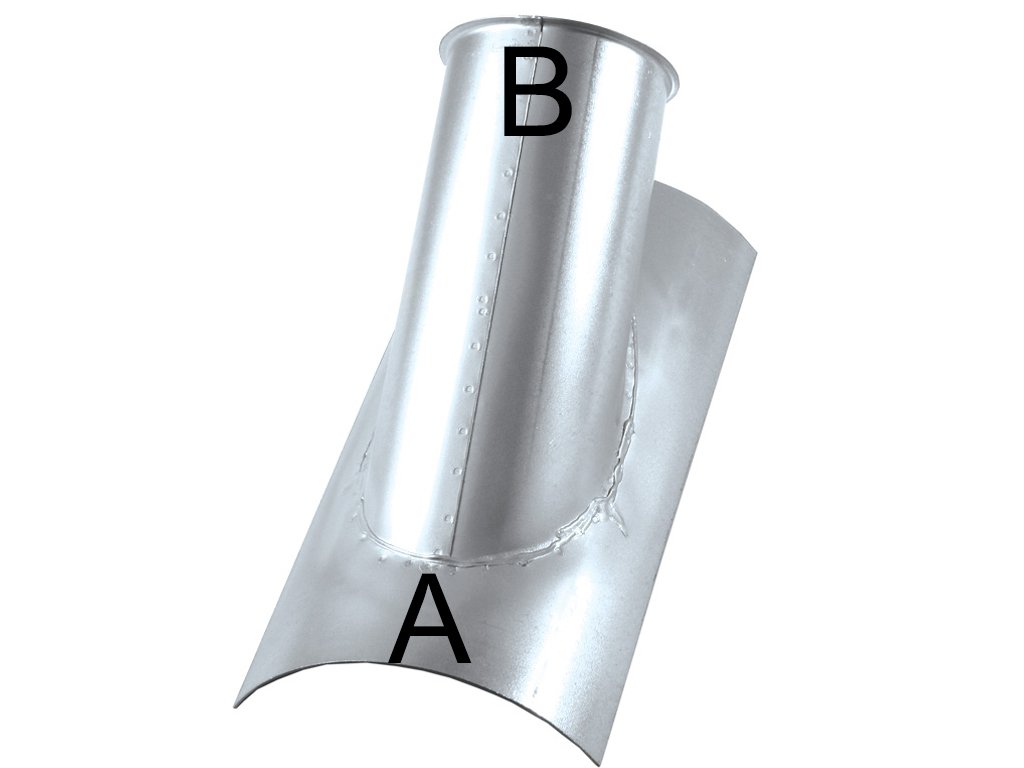

Bestellhinweis: A ist mit Ø 225 mm fix. Bitte geben Sie den gewünschten Durchmesser für B in Millimetern im Bestellkommentarfeld an. Beachten Sie dabei die Anschlusszuordnung in der Produktzeichnung.
Das Bauteil besteht aus verzinktem Stahlblech und wird über einer passenden Öffnung am Hauptrohr angeschraubt. Der Abgang verfügt über einen Einfachbord 6 mm für die Verbindung mit passenden Rohrkomponenten und Spannschellen. Die 45°-Bauform ermöglicht eine steilere Stranganbindung als eine 30°-Ausführung.
A = Ø 225 mm fix
Der Hauptrohrdurchmesser A ist durch diese Produktvariante vorgegeben und wird nicht über den Bestellkommentar geändert.
B nach Angabe
Der gewünschte Abgangsdurchmesser B muss im Bestellkommentarfeld eindeutig in Millimetern angegeben werden.
45° und Einfachbord 6 mm
Schräge Einbindung des Nebenstrangs mit einem Abgang für passende Spannschellenverbindungen am Einfachbord 6 mm.
Vorteile
- Anschraubbare Bauform für nachträgliche Nebenanschlüsse.
- Fest definierter Hauptrohrdurchmesser A mit Ø 225 mm.
- Variabler Abgangsdurchmesser B nach Bestellangabe.
- 45°-Geometrie für eine steilere Stranganbindung.
- Ausführung aus verzinktem Stahlblech.
- Einfachbord 6 mm am Abgang für passende Spannschellen.
Die aufgesetzte Bauform ermöglicht eine lokale Erweiterung der bestehenden Hauptleitung. Dafür wird die Rohrwand am Einbauort geöffnet und der Anschraubabzweiger darüber befestigt und abgedichtet.
Die Winkelwahl richtet sich nach dem vorgesehenen Leitungsverlauf und dem verfügbaren Bauraum. Der tatsächliche Druckverlust hängt zusätzlich von Durchmessern, Luftmenge und Strömungsrichtung ab.
Einsatzbereiche
Der Anschraubabzweiger wird beim Umbau und bei der Erweiterung bestehender Absaug- und Abluftleitungen eingesetzt. Typische Aufgaben sind zusätzliche Anschlussstellen und die Anbindung einer Nebenleitung an ein vorhandenes Hauptrohr.
Diese Variante ist für einen Hauptrohrdurchmesser A = Ø 225 mm vorgesehen. Der Abgang B wird anhand des benötigten Anschlusses und der Anlagenplanung festgelegt. Der Winkel von 45° ist sinnvoll, wenn er zur vorgesehenen Ausrichtung des Nebenstrangs passt.
Berücksichtigen Sie bei der Dimensionierung den erforderlichen Volumenstrom, die Strömungsgeschwindigkeit und die gleichzeitig betriebenen Absaugstellen. Ein zusätzlicher Anschluss verändert die Luftverteilung im Rohrnetz; die vorhandene Anlagenleistung muss dazu passen.
Bei staub- oder späneführenden Leitungen müssen Materialeigenschaften und erforderliche Transportgeschwindigkeit berücksichtigt werden. Die Eignung für das konkrete Fördermedium ist vor dem Einsatz zu prüfen.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Produktart | Anschraubabzweiger mit variablem Abgangsdurchmesser |
| Abzweigwinkel | 45° |
| Hauptrohrdurchmesser A | Ø 225 mm, fix |
| Abgangsdurchmesser B | Variabel, gewünschten Durchmesser im Bestellkommentarfeld angeben |
| Material | Verzinktes Stahlblech |
| Materialstärke | 0,75–0,90 mm gemäss Produktangabe |
| Anschlussprofil am Abgang | Einfachbord 6 mm |
| Befestigung am Hauptrohr | Anschraubmontage über einer passenden Rohröffnung |
| Verbindung am Abgang | Passendes Gegenstück und geeignete Spannschelle |
Die variable Angabe betrifft den Durchmesser B. Eine abweichende Anschlussart oder Sondergeometrie ist damit nicht automatisch vereinbart. Einbaumasse, lieferbare Kombinationen sowie Druck- und Temperaturgrenzen sind bei Bedarf vor der Bestellung abzuklären.
Auswahl, Bestellung und Montage
Prüfen Sie zuerst, ob der feste Hauptrohrdurchmesser A = Ø 225 mm und der Abzweigwinkel von 45° zu Ihrer Planung passen. Für einen anderen Hauptrohrdurchmesser oder Winkel wählen Sie die entsprechende Produktvariante.
Legen Sie den benötigten Durchmesser B anhand der Produktzeichnung und der Anlagenplanung fest. Tragen Sie im Bestellkommentarfeld ein: „B = Ø … mm“. A bleibt bei dieser Variante unverändert Ø 225 mm.
Variable Durchmesser bedeuten nicht, dass jede Kombination technisch ausführbar oder für das Rohrnetz sinnvoll ist. Klären Sie ungewöhnliche Grössenverhältnisse und besondere Anschlussanforderungen vor der Bestellung mit uns.
Stellen Sie die Anlage vor der Montage still und sichern Sie sie gegen Wiedereinschalten. Stellen Sie die Rohröffnung anhand der tatsächlichen Anschlussgeometrie beziehungsweise einer passenden Montagevorlage her. Entfernen Sie scharfe Schnittkanten und Späne.
Richten Sie den Abzweiger entsprechend der geplanten Strömungsrichtung aus. Verwenden Sie geeignete Befestigungsmittel sowie eine zu Medium und Betriebsbedingungen passende Abdichtung. Berücksichtigen Sie den Korrosionsschutz an Schnitt- und Bearbeitungsstellen.
Verbinden Sie die Nebenleitung mit passenden Rohrverbindungen. Die Spannschelle muss zum Durchmesser B und zum Einfachbord 6 mm passen. Stützen Sie angrenzende Leitungen ausreichend ab und vermeiden Sie verspannte Anschlüsse.
Betrieb und Hinweise
Kontrollieren Sie nach der Montage die Befestigung und sämtliche Anschlussstellen auf festen Sitz und Dichtheit. Prüfen Sie nach der Inbetriebnahme, ob die benötigten Luftmengen an den angeschlossenen Erfassungsstellen erreicht werden.
Die Verzinkung dient dem Korrosionsschutz. Bei Aussenmontage, Kondensat oder chemischen Einflüssen müssen Materialeignung und Schutz der Verbindungsstellen anhand der tatsächlichen Bedingungen geprüft werden.
Bei einer späteren Demontage bleibt die Öffnung im Hauptrohr bestehen. Wird der Anschluss nicht mehr benötigt, muss diese fachgerecht verschlossen werden. Eine erneute Verwendung des Abzweigers setzt einen einwandfreien Zustand und eine passende Einbausituation voraus.
Kompatibilität und Zubehör
- Passende Rohrkomponenten aus dem verzinkten Rohrsystem.
- Durchmesser- und profilgerechte Spannschellen aus dem Bereich Rohrverbindungen.
- Geeignete Dichtungen für Medium und Betriebsbedingungen.
- Passende Befestigungsmittel für die Anschraubmontage.
- Reduktionen für zusätzliche Durchmesseranpassungen im Leitungsverlauf.
- Rohrbefestigungen und Abhängungen aus dem Bereich Montagematerial.
Wählen Sie die Verbindungselemente passend zum bestellten Abgang B. Gleiche Durchmesser allein gewährleisten noch keine Übereinstimmung der Anschlussprofile.
Beratung
Sie benötigen einen Anschraubabzweiger 45° für ein Hauptrohr Ø 225 mm? Nennen Sie uns den gewünschten Durchmesser B, das Fördermedium und die vorgesehene Strömungsrichtung.
Eine Skizze oder ein Foto sowie Angaben zur Luftmenge und zum verfügbaren Bauraum helfen bei der Auswahl. Der gewünschte Durchmesser B muss anschliessend im Bestellkommentarfeld angegeben werden.
FAQ – Häufige Fragen
Welcher Durchmesser ist bei dieser Variante festgelegt?
Der Hauptrohrdurchmesser A ist fix Ø 225 mm. Der Abgangsdurchmesser B wird nach Ihrer Bestellangabe festgelegt.
Wo gebe ich den gewünschten Durchmesser B an?
Tragen Sie den Durchmesser in Millimetern im Bestellkommentarfeld ein. Verwenden Sie die Form „B = Ø … mm“ und beachten Sie die Anschlusszuordnung in der Produktzeichnung.
Kann ich A über den Bestellkommentar ändern?
A bleibt bei dieser Produktvariante Ø 225 mm. Für einen anderen Hauptrohrdurchmesser wählen Sie die passende Variante oder klären eine abweichende Ausführung vor der Bestellung mit uns.
Ist die 45°-Bauform für knappe Platzverhältnisse geeignet?
Sie ermöglicht eine steilere Stranganbindung als eine 30°-Ausführung. Ob sie in den verfügbaren Bauraum passt, ist anhand der tatsächlichen Einbaumasse, des gewählten Durchmessers B und der weiterführenden Leitung zu prüfen.
Wie gross ist der Einfluss auf den Druckverlust?
Der Winkel beeinflusst die Strömungsführung. Der tatsächliche Druckverlust hängt zusätzlich von Durchmessern, Luftmenge, Strömungsrichtung und Bauteilgeometrie ab. Ein fester Unterschied gegenüber 30° lässt sich ohne konkrete Auslegungsdaten nicht nennen.
Kann ich später auf einen anderen Abgangsdurchmesser wechseln?
Ein passender Übergang kann den Durchmesser der weiterführenden Leitung anpassen. Der Durchmesser B am Abzweiger bleibt dabei unverändert. Prüfen Sie die Auswirkungen auf Strömungsgeschwindigkeit und Druckverlust.
Wie wird der Anschraubabzweiger montiert?
Im Hauptrohr wird eine passende Öffnung hergestellt. Der Abzweiger wird darüber ausgerichtet, abgedichtet und angeschraubt. Die Nebenleitung wird am Einfachbord 6 mm mit einem passenden Gegenstück und einer geeigneten Spannschelle angeschlossen.
Ist eine Aussenmontage möglich?
Die Verzinkung bietet Korrosionsschutz. Für den konkreten Aussenstandort sind zusätzlich Witterung, Feuchtigkeit, Fördermedium sowie der Schutz von Schnittkanten und Verbindungsstellen zu prüfen.
