Crawlair Overhead Wandmontage (1000 m³/h | 3~400 V / 50 Hz | 1,1 kW | 73dB)
Produktinformationen "Crawlair Overhead Wandmontage (1000 m³/h | 3~400 V / 50 Hz | 1,1 kW | 73dB)"
Die stationäre Crawlair Overhead zur Wandmontage ist eine kompakte, über Kopf verbaute Absaug- und Filtereinheit für Schweißrauch und trockene Stäube. Sie hält Arbeitsflächen frei, ermöglicht kurze Leitungswege und liefert dank selbstreinigender Hauptpatronen einen stabilen Volumenstrom im Dauerbetrieb – ideal für Fertigungslinien, Ausbildungsplätze und Arbeitsinseln mit begrenzter Bodenfläche.
Hinweis: Sämtliche Absauganlagen werden ohne Absaugarme geliefert.
Vorteile
Platzsparende Wand-/Overhead-Montage mit mitgelieferten Wandkonsolen, konstante Erfassung durch integrierte Druckluft-Regeneration (10-l-Tank), robuste Stahlkonstruktion mit servicefreundlichen Türen, kurze Leitungen für hohe Erfassungsgrade, leiser Betrieb und optionaler Automatikstart/LED-Haubenlicht.
Technische Daten (erweitert)

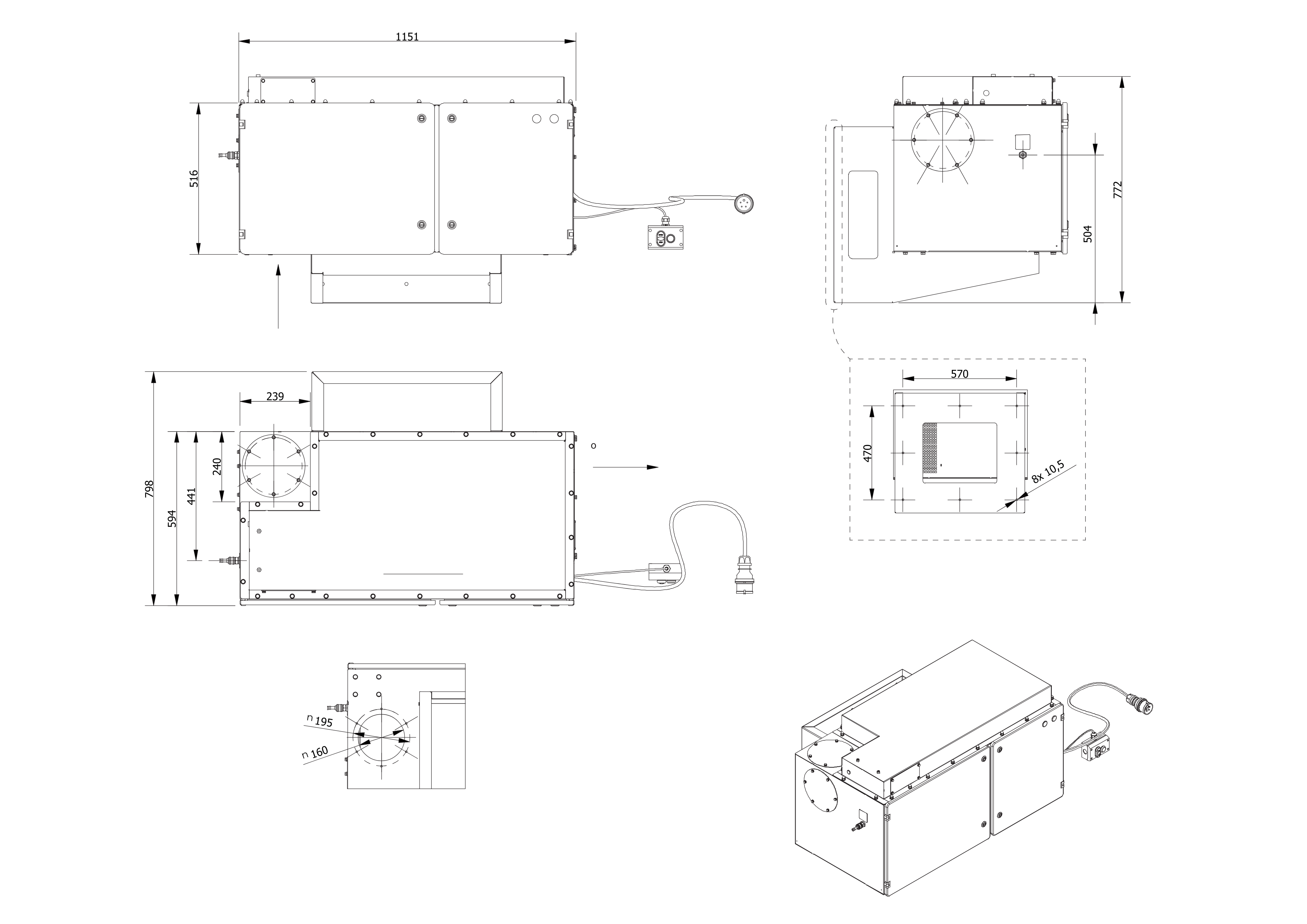

- Gerätemaße (B×T×H): 1215 × 792 × 632 mm (ohne Arm)
- Gewicht: ca. 110 kg | Schalldruckpegel: ca. 72 dB(A) in 1 m
- Luftmenge (nominal/max.): 1’000 m³/h
- Antrieb: Radialventilator 1,1 kW, 3×400 V +N+PE, 50 Hz; Nenndrehzahl 2’800 U/min
- Filterkette & Typen: Metall-Vorfilter G1 (Funkenfang) → 2× Polyester-Hauptpatrone (gesamt 12 m², 99 % @ 0,5 µm)
- Regeneration: integrierte Druckluft-Reinigung, manuell; Timersteuerung optional
- Einlässe: Anschlussmöglichkeiten unten, seitlich oder oben – für Rohrleitung, Flexschlauch oder Absaugarm
Einsatzbereiche
Punktabsaugung bei Schweißen, Schleifen/Polieren sowie thermischem Trennen von Metallen und Kunststoffen; Nachrüstungen an bestehenden Arbeitsplätzen; Bereiche mit geringem Stellplatzbedarf.
Montage & Hinweise
Wandnah über Kopf montieren und luftdicht an Erfassungshaube/Arm anbinden. Haubenabstand stets so gering wie möglich halten, Leitungen kurz und strömungsgünstig führen. Regeneration bedarfsgerecht auslösen (Timer optional) und Filterzustand regelmäßig prüfen.
Kompatibilität & Zubehör
Passende Rohr-Absaugarme:
Optional: LED-Haubenlicht, Automatikstart/-stopp (Lichtbogen-Sensor), Timer-Regeneration, Differenzdruck-Überwachung.
Beratung
Wir legen Luftmenge, Arm-Durchmesser und Filterkette exakt auf Prozess, Einbausituation und gewünschte Raumluftqualität aus.
Warum eine Overhead-Montage statt einer Mobileinheit?
Die Overhead-Montage spart Bodenfläche und verkürzt die Leitungswege. Dadurch steigt der Erfassungsgrad und die Anlage stört nicht im Arbeitsbereich. Mobileinheiten sind sinnvoll, wenn Arbeitsplätze häufig wechseln.
Welche Absaugarm-Länge ist praxisgerecht?
In der Regel bewähren sich 2–3 m bei Ø160 mm. Größere Arbeitsbereiche profitieren von 3 m-Armen; entscheidend ist ein möglichst kurzer Abstand der Haube zur Emissionsquelle.
Wie funktioniert die Filter-Regeneration?
Die Hauptpatronen werden mit Druckluftimpulsen gereinigt. Standardmäßig erfolgt dies manuell; eine zeitgesteuerte Regeneration kann optional ergänzt werden, um die Standzeiten im Dauerbetrieb zu stabilisieren.
Können zusätzliche Filterstufen (z. B. Aktivkohle/HEPA) integriert werden?
Ja, je nach Prozess können Aktivkohle- oder HEPA-Stufen projektspezifisch ergänzt werden. Wir prüfen Kombination, Druckverlust und die nötige Ventilatorenreserve im Rahmen der Auslegung.
| Aufstellung: | Stationär |
|---|---|
| Ausführung: | Mit Ventilator & Filter |
| Filtertechnik: | Filterpatrone (Feinstaub / Polyester) (FP 2), Metall Vorfilter Grob 30 % (G2) |
| Luftmengen-Klasse: | bis 3’000 m³/h |
| Motorleisung: | bis 1.1 kW |
