Handschieber mit Dichtung Ø 500 mm
Produktinformationen "Handschieber mit Dichtung Ø 500 mm"
Der Handschieber Ø 500 mm vom Typ HSD ist ein manuell bedienbares Absperrelement für Absauganlagen, wenn Hauptleitungen, sehr grosse Leitungsabschnitte oder zentrale Absaugpunkte gezielt geöffnet und geschlossen werden sollen. Die Nennweite Ø 500 mm ist die grösste Ausführung dieser Baureihe und eignet sich besonders für extrem gross dimensionierte Rohrquerschnitte, bei denen eine einfache, robuste und wartungsarme Lösung für die manuelle Luftstromregelung gefragt ist.
Gefertigt aus verzinktem Stahlblech bietet der Handschieber eine stabile und langlebige Konstruktion für den täglichen Einsatz in Werkstatt, Produktion und Industrie. Die integrierte Dichtung unterstützt eine hohe Dichtheit im Betrieb und hilft, unnötige Nebenluft zu reduzieren. Dadurch bleibt die Saugleistung gezielt an der jeweils aktiven Maschine oder am geöffneten Leitungsabschnitt verfügbar und das gesamte System arbeitet effizienter.
Die manuelle Bedienung erfolgt direkt über das stabile Schieberblatt und ermöglicht eine einfache, präzise Regulierung des Luftstroms. Durch die beidseitigen Bördelränder lässt sich der Handschieber sauber in bestehende Rohrsysteme aus verzinktem Stahl integrieren und mit passenden Rohrverbindungen montieren. Damit eignet sich der HSD Ø 500 mm ideal für sehr grosse Absaugnetze und manuell gesteuerte Leitungsabschnitte.
Vorteile
Der Handschieber Ø 500 mm überzeugt durch seine robuste Bauweise für sehr grosse Rohrdurchmesser in Handwerk und Industrie. Das verzinkte Stahlblech sorgt für eine langlebige und widerstandsfähige Ausführung, während die integrierte Dichtung eine hohe Dichtheit unterstützt und unnötige Nebenluft reduziert. Durch die manuelle Bedienung lässt sich der Luftstrom einfach und direkt regulieren. Die beidseitigen Bördelränder erleichtern zudem die Montage in bestehende Rohrsysteme.
Technische Daten
Der Handschieber HSD Ø 500 mm besteht aus verzinktem Stahlblech und ist für den Einsatz in üblichen Absaug- und Rohrsystemen ausgelegt. Die Ausführung erfolgt beidseitig mit Bördelrand zur Montage mit geeigneten Rohrverbindungen. Eine integrierte Dichtung unterstützt eine hohe Dichtheit im Betrieb. Die Betätigung erfolgt manuell, wodurch keine Pneumatik oder elektrische Ansteuerung erforderlich ist.
Dichtheit bei Unterdruck (nach Nenndurchmesser)
| DN / Ø-Bereich | Unterdruck-Dichtheit | Umrechnung |
| 50–203 mm | 30 kPa | 0.30 bar = 300 mbar |
| 225–250 mm | 20 kPa | 0.20 bar = 200 mbar |
| 300–450 mm | 5 kPa | 0.05 bar = 50 mbar |
| 500–700 mm | 2 kPa | 0.02 bar = 20 mbar |

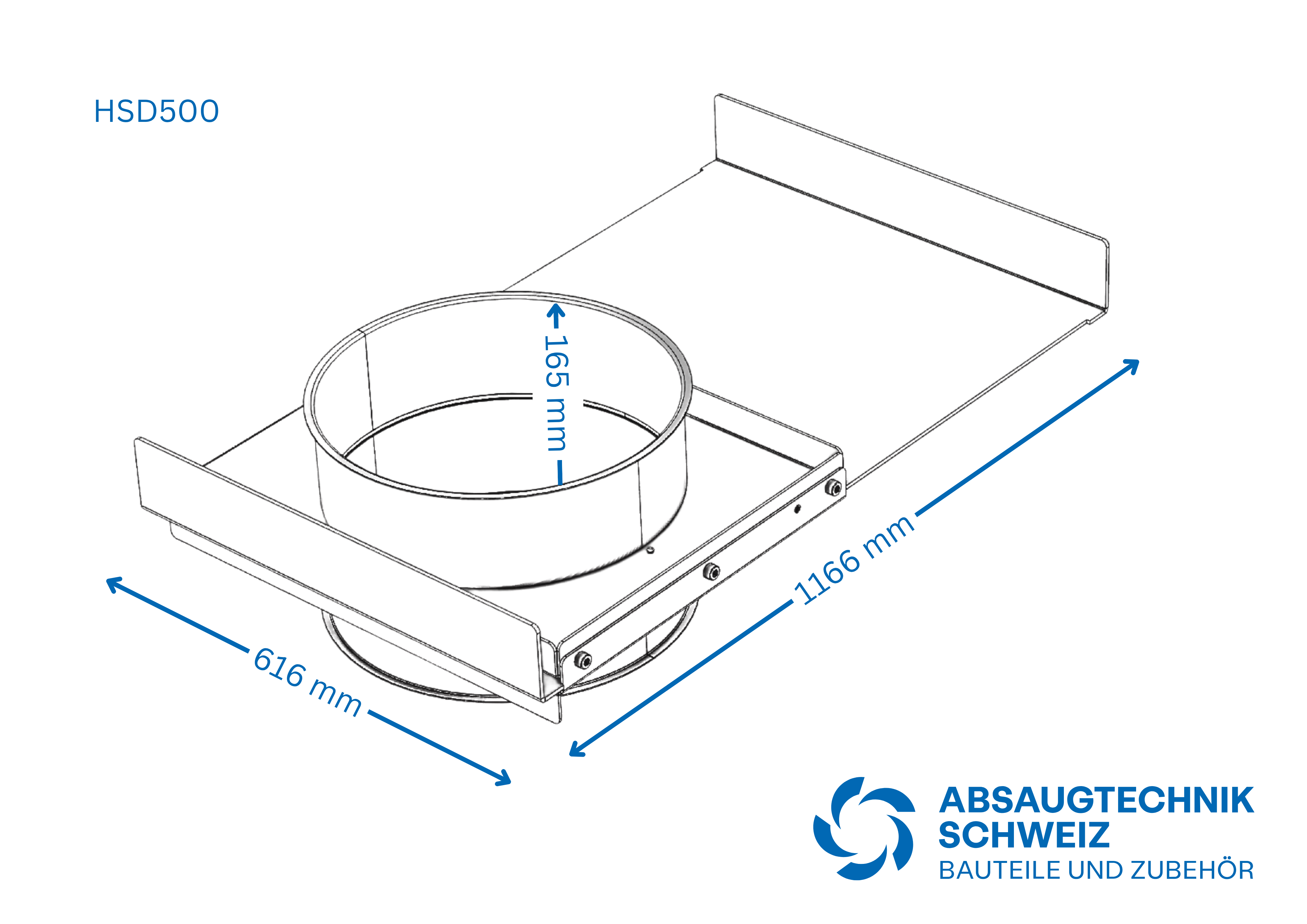

Maße
| Durchmesser | 500 mm |
| Höhe | 165 mm |
| Breite | 616 mm |
| Länge | 1166 mm |
Einsatzbereiche
Der Handschieber Ø 500 mm wird typischerweise in sehr gross dimensionierten Rohrleitungen, Hauptsträngen und leistungsstarken Absauganlagen eingesetzt. Typische Anwendungen finden sich in Industrie und Handwerk sowie überall dort, wo extreme Luftmengen manuell geöffnet, geschlossen oder geregelt werden sollen. Durch seine Nennweite eignet sich dieser Handschieber besonders für zentrale Leitungsabschnitte, Verteilstationen und sehr grosse Absaugstrecken.
Montage & Hinweise
Bei der Montage sollte auf saubere Dichtflächen, eine spannungsfreie Einbindung in die Rohrleitung und einen leichtgängigen Schieberlauf geachtet werden. Die Verbindung erfolgt über die beidseitigen Bördelränder mit passenden Rohrverbindungen. Nach der Montage empfiehlt sich eine Funktionsprüfung des Schieberblatts, damit die Absperrung sauber öffnet und schliesst und die Dichtwirkung im Betrieb gewährleistet bleibt.
Kompatibilität & Zubehör
Der Handschieber Ø 500 mm ist für die Integration in bestehende Rohrsysteme aus verzinktem Stahl ausgelegt und kann mit passenden Rohrverbindungen montiert werden. Für die saubere Einbindung in Hauptleitungen und Verteilstrecken empfiehlt sich eine spannungsfreie Montage mit geeigneten Verbindungskomponenten aus dem passenden Rohrsystem.
Beratung
Sie möchten prüfen, ob der Handschieber Ø 500 mm zu Ihrer Absauganlage, zu Ihrer Maschinenanbindung oder zu Ihrem bestehenden Rohrsystem passt? Wir beraten Sie gerne bei der Auswahl des passenden Durchmessers und der sinnvollen Integration in Ihr Rohrnetz. Jetzt Kontakt aufnehmen.
FAQ – Häufige Fragen
Wo wird der Handschieber Ø 500 mm typischerweise eingesetzt?
In grossvolumigen Absaugsystemen, zum Beispiel in Hauptleitungen, Verteilstationen und zentralen Absaugnetzen von Industrieanlagen mit sehr hohen Luftmengen.
Wie wird der HSD Ø 500 mm montiert?
Die Montage erfolgt über die beidseitigen Bördelränder mit passenden Rohrverbindungen. Dadurch ist eine schnelle, sichere und saubere Einbindung in bestehende Rohrsysteme möglich.
Wie wird eine hohe Dichtheit sichergestellt?
Die integrierte Dichtung minimiert Nebenluft deutlich und unterstützt eine konstante Saugleistung auch bei sehr grossen Volumenströmen.
Ist eine Nachrüstung in bestehende Systeme möglich?
Ja, dank genormter Bördelränder ist die Integration in gängige Rohrsysteme mit passenden Verbindungskomponenten problemlos möglich.
Für welchen Unterdruckbereich ist der Handschieber Ø 500 mm ausgelegt?
Im Bereich von 500 bis 700 mm liegt die Unterdruck-Dichtheit bei 2 kPa, was 0.02 bar beziehungsweise 20 mbar entspricht.
