Pneumatischer Schieber, Ø 160 mm, verz. mit EB 6mm
Produktinformationen "Pneumatischer Schieber, Ø 160 mm, verz. mit EB 6mm"
Der pneumatische Schieber ADWP Ø 160 mm ist ein robustes Absperrelement für Absauganlagen, wenn grössere Leitungsabschnitte, Hauptleitungen oder Verteilsysteme automatisch geöffnet und geschlossen werden sollen. Die Dimension Ø 160 mm eignet sich besonders für Anwendungen mit erhöhtem Luftvolumen, bei denen eine zuverlässige Steuerung des Luftstroms, eine hohe Dichtheit und eine langlebige Ausführung gefragt sind.
Das verzinkte Gehäuse schützt den Schieber vor Korrosion und sorgt zusammen mit der doppelten Abdichtung für eine betriebssichere Absperrfunktion im laufenden Betrieb. Durch das integrierte 5/2-Wege-Ventil mit Federrückstellung lässt sich der ADWP Ø 160 mm schnell und zuverlässig schalten, auch bei häufiger Betätigung oder automatisierten Leitungsabschnitten.
Technische Beschreibung
Der pneumatische Schieber ADWP Ø 160 mm wird als automatisches Absperrelement in Absauganlagen eingesetzt. Er öffnet oder schliesst eine Absaugleitung pneumatisch und hilft dabei, Luftleistung, Unterdruck und Volumenstrom gezielt auf die jeweils aktiven Maschinen, Hauptleitungen oder Verteilsysteme zu konzentrieren.
Das Gehäuse besteht aus verzinktem Stahl und ist für den Einsatz in üblichen industriellen Absaugsystemen ausgelegt. Die Abdichtung erfolgt über eine Kombination aus PE-HD und CR. Dadurch lassen sich Leckageverluste und unerwünschte Nebenluft im geschlossenen Zustand reduzieren, sofern der Schieber korrekt montiert, die Dichtflächen sauber gehalten und die Betriebsbedingungen zur Ausführung passen.
Der ADWP Ø 160 mm lässt sich in passende verzinkte Rohrsysteme und Absperrstrecken mit Ø 160 mm integrieren. Die elektrische Ausführung des Spulenanschlusses richtet sich nach der jeweiligen Produktvariante. Pneumatik, elektrische Ansteuerung und Anlagensteuerung sollten immer als Gesamtsystem betrachtet und fachgerecht eingebunden werden.
Automatisches Absperren grosser Leitungsbereiche
Der Schieber öffnet oder schliesst Hauptleitungen, Verteilsysteme und grössere Leitungsabschnitte mit Ø 160 mm pneumatisch und unterstützt eine gezielte Luftverteilung im Rohrnetz.
Ø 160 mm, Luftvolumen und Einbaulage prüfen
Entscheidend sind Rohrdurchmesser, Unterdruck, Luftmenge, Schalthäufigkeit, Einbausituation, Pneumatikversorgung und die passende elektrische Variante.
Für Hauptleitungen und Verteilsysteme
Die robuste Bauweise eignet sich für Hauptleitungen, zentrale Verteilsysteme, grössere Maschinenanschlüsse und stark beanspruchte Absaugstrecken.
Eigenschaften und Vorteile
- Pneumatischer Schieber ADWP Ø 160 mm: für das automatische Öffnen und Schliessen grösserer Leitungsabschnitte, Hauptleitungen und Verteilsysteme.
- Für erhöhtes Luftvolumen: geeignet für grössere Leitungsbereiche in zentralen und industriellen Absaugsystemen.
- Verzinktes Gehäuse: bietet Korrosionsschutz für typische industrielle Einsatzumgebungen.
- Doppelte Abdichtung: unterstützt eine hohe Dichtheit und reduziert unerwünschte Nebenluft im geschlossenen Zustand.
- Dichtmaterial PE-HD und CR: abgestimmt auf die Absperrfunktion des Schiebers in üblichen Absauganwendungen.
- 5/2-Wege-Ventil mit Federrückstellung: ermöglicht eine schnelle, zuverlässige und automatisierbare Schaltfunktion.
- Präzise Schieberführung: unterstützt einen sauberen Schieberlauf bei fachgerechter Montage und passenden Betriebsbedingungen.
- Robuste Konstruktion: geeignet für stark beanspruchte Anlagen, in denen Dichtheit, Betriebssicherheit und einfache Instandhaltung wichtig sind.
- Verschraubtes Gehäuse: erleichtert Wartungsarbeiten und den Austausch von Verschleissteilen.
- Gezielte Luftverteilung: hilft, die Saugleistung dort bereitzustellen, wo aktive Maschinen oder Leitungsbereiche abgesaugt werden.
- Systemfähig: geeignet für die Integration in passende verzinkte Rohrsysteme, Absperrstrecken und automatisierte Anlagensteuerungen.
Typische Einsatzbereiche
Der ADWP Ø 160 mm eignet sich besonders für Hauptleitungen, zentrale Verteilsysteme und grössere Leitungsabschnitte mit erhöhtem Luftvolumen. Typische Anwendungen finden sich in der Holz-, Kunststoff- und Metallbearbeitung sowie in weiteren Produktionsumgebungen, in denen Staub, Späne oder leichte Fördermedien zuverlässig geführt und einzelne Leitungsbereiche gezielt angesteuert werden sollen.
Durch seine Dimension eignet sich der Schieber gut für grössere Leitungsbereiche in Absauganlagen, bei denen eine zuverlässige Absperrfunktion, eine schnelle pneumatische Schaltung und eine saubere Einbindung in die Anlagensteuerung erforderlich sind.
- automatisches Absperren von Absaugleitungen mit Ø 160 mm
- Hauptleitungen und zentrale Verteilsysteme
- grössere Leitungsabschnitte mit erhöhtem Luftvolumen
- grössere Maschinenanschlüsse in Werkstatt und Produktion
- Anwendungen in der Holz-, Kunststoff- und Metallbearbeitung
- staub- und spanführende Prozesse bei passenden Betriebsbedingungen
- leichte Fördermedien, sofern Medium, Förderweg, Luftmenge und Abscheidung zur Anwendung passen
- Nachrüstung und Automatisierung bestehender Absaugstrecken
Auswahl- und Montagehinweise
Bei der Auswahl des pneumatischen Schiebers sind Rohrdurchmesser, Unterdruck, Luftmenge, Medium, Schalthäufigkeit, Einbausituation, verfügbarer Einbauraum und die gewünschte Steuerungslogik entscheidend. Der ADWP Ø 160 mm ist für grössere Leitungsbereiche ausgelegt, bei denen der Luftstrom automatisch freigegeben oder abgesperrt werden soll.
Wichtig ist die korrekte Einbaulage: Der Schieber sollte nicht in liegender Einbaulage montiert werden, da sich das Schieberblatt aufgrund seines Eigengewichts verziehen kann. Bei der Montage sollten saubere Dichtflächen, eine spannungsfreie Einbindung in die Rohrleitung und eine fachgerechte Ausrichtung des Schiebers sichergestellt werden.
Die Druckluftversorgung sollte trocken und gefiltert sein. Der Pneumatikanschluss erfolgt gemäss Ventilkennzeichnung. Die elektrische Ansteuerung ist abhängig von der jeweiligen Spulenvariante und sollte fachgerecht in die Anlagensteuerung eingebunden werden. Nach der Montage empfiehlt sich eine Funktionsprüfung mit mehreren Öffnungs- und Schliesszyklen.
Für Standard-Industrieumgebungen ist der Schieber gut geeignet. Bei besonderen Medien, aggressiven Medien, stark abrasiven Stäuben, besonderen Temperaturen, ungewöhnlichen Unterdrücken oder aussergewöhnlichen Betriebsbedingungen sollte die Eignung vorab geprüft werden.
Technische Daten und Masse
| Produkt | Pneumatischer Schieber ADWP Ø 160 mm |
| Anschlussdurchmesser | Ø 160 mm |
| Bauart | Pneumatischer Absperrschieber |
| Typ | ADWP |
| Gehäusematerial | Stahl verzinkt |
| Abdichtung | Doppelte Abdichtung aus PE-HD und CR |
| Ventil | 5/2-Wege-Ventil mit Federrückstellung |
| Einbaulage | Nicht in liegender Einbaulage montieren |
| Spulenanschluss | Je nach Produktvariante |
| Einsatzbereich | Automatisches Absperren von grösseren Leitungsabschnitten, Hauptleitungen und Verteilsystemen mit Ø 160 mm |

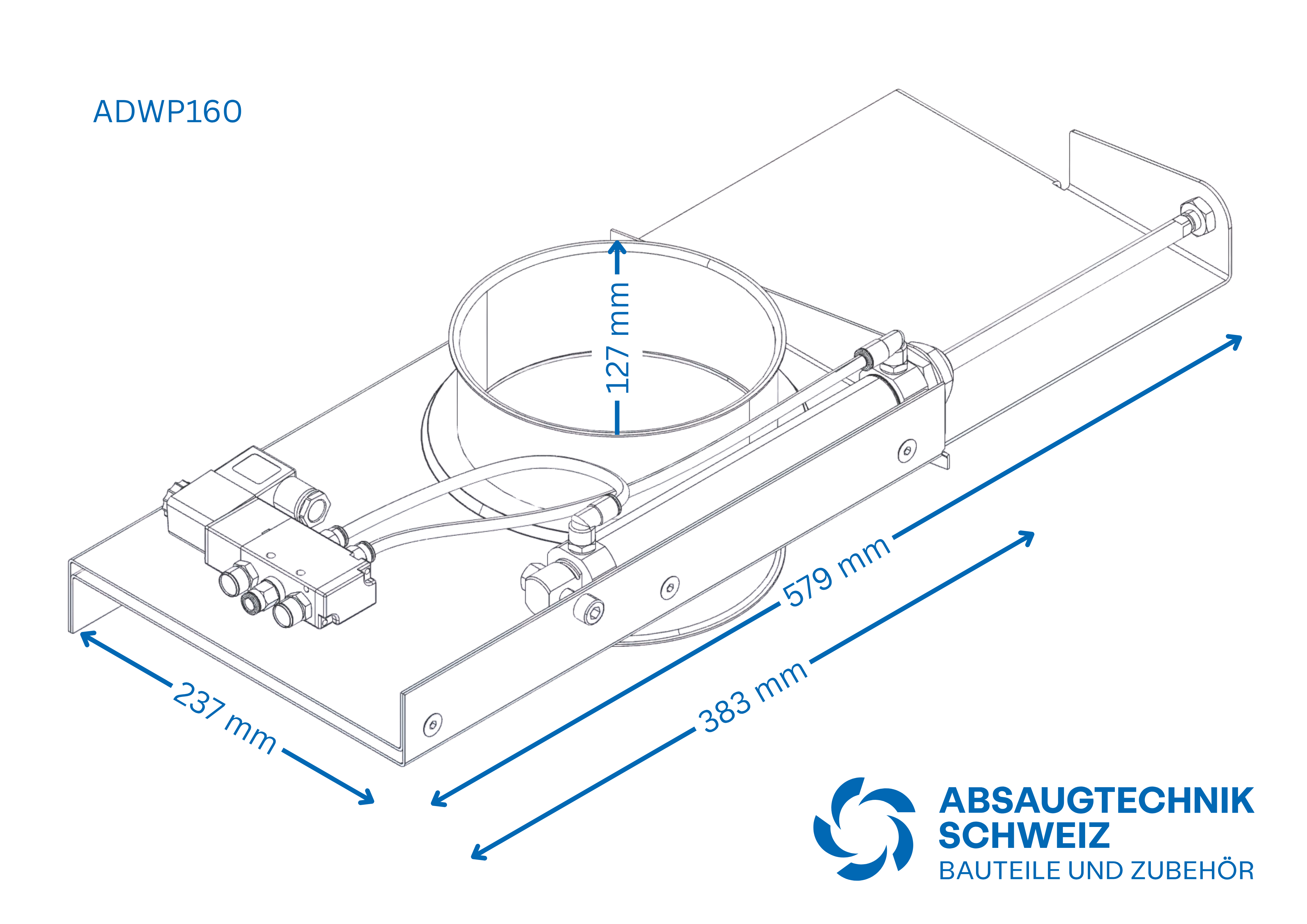

| Einbaulänge | 127 mm |
| Breite Gehäuse | 237 mm |
| Länge Gehäuse | 383 mm |
| Länge Schieberblatt geöffnet | 579 mm |
Die folgende Übersicht zeigt die Unterdruck-Dichtheit nach Durchmesserbereich. Für den ADWP Ø 160 mm gilt der Bereich 50–203 mm.
| Ø-Bereich | Unterdruck-Dichtheit | Umrechnung |
|---|---|---|
| 50–203 mm | 30 kPa | 0.30 bar = 300 mbar |
| 225–250 mm | 20 kPa | 0.20 bar = 200 mbar |
| 300–450 mm | 5 kPa | 0.05 bar = 50 mbar |
| 500–700 mm | 2 kPa | 0.02 bar = 20 mbar |
Montage, Anschluss und Integration
Der pneumatische Schieber wird in eine passende Absperrstrecke mit Ø 160 mm eingebunden. Für eine zuverlässige Funktion sollten die Rohrenden sauber ausgerichtet sein und der Schieber spannungsfrei montiert werden. Die Dichtflächen müssen sauber, trocken und frei von störenden Rückständen sein.
Die liegende Einbaulage sollte vermieden werden, da sich das Schieberblatt durch sein Eigengewicht verziehen kann. Diese Einbaubedingung ist besonders bei der Planung von Hauptleitungen, zentralen Verteilsystemen und grösseren Leitungsabschnitten zu berücksichtigen.
Nach der Montage sollten mehrere Öffnungs- und Schliesszyklen durchgeführt werden. Dabei sind die Schaltbewegung, die Pneumatikanschlüsse, die elektrische Anbindung, die Endlage des Schieberblatts und die Funktion innerhalb der Anlagensteuerung zu prüfen. Der Volumenstrom an der jeweiligen Absaugstelle oder am aktiven Leitungsabschnitt sollte nach der Inbetriebnahme kontrolliert werden, damit die gewünschte Absaugleistung tatsächlich erreicht wird.
Der Schieber lässt sich in passende verzinkte Rohrsysteme und Absperrstrecken integrieren. Für automatisierte Abläufe kann er mit Komponenten zur Zustandsabfrage kombiniert werden, damit die Schieberstellung an eine Steuerung oder Überwachung übermittelt werden kann.
Wartung und Betrieb
Im Betrieb sollten Schieberblatt, Dichtungen, Gehäuse, Pneumatikanschlüsse und Schaltverhalten regelmässig kontrolliert werden. Bei staub-, span- oder leicht fördermedienführenden Anwendungen ist besonders darauf zu achten, dass sich keine Ablagerungen bilden, welche die Schieberbewegung, die Dichtheit oder den freien Querschnitt beeinträchtigen.
Das verschraubte Gehäuse erleichtert Wartungs- und Reinigungsarbeiten sowie den Austausch von Verschleissteilen. Als Ersatz- und Verschleissteile stehen unter anderem passende Dichtungssätze, Zylinder und Schutzhauben zur Verfügung. Dadurch lässt sich der pneumatische Schieber auch im laufenden Anlagenbetrieb wirtschaftlich warten und instand halten.
Passendes Zubehör und Systemintegration
Der ADWP Ø 160 mm ist für die Integration in passende Rohrkomponenten, Absperrstrecken und automatisierte Absaugsysteme ausgelegt. Für die Zustandserfassung und die Einbindung in automatisierte Abläufe kann der Schieber mit einem Näherungsschalter und dem passenden Halter kombiniert werden.
- Pneumatische Schieber für automatisch gesteuerte Absperrfunktionen in Absauganlagen
- Absperrschieber für manuelle und automatische Absperrlösungen
- Rohrsystem verzinkt für passende Rohrleitungen und Anschlussstrecken
- Näherungsschalter zur Zustandsabfrage des Schiebers
- Halter für Schieber-Näherungsschalter zur Montage des Näherungsschalters
- Dichtungssatz Ø 160 mm als Ersatz- und Verschleissteil
- Zylinder mit Hub 170 mm als passender Ersatzzylinder
- Schutzhaube Ø 160 mm zum Schutz des Schieberbereichs
Beratung zu pneumatischen Schiebern
Bei der Auswahl eines pneumatischen Schiebers sollten Durchmesser, Unterdruck, Luftmenge, Medium, Schalthäufigkeit, Einbausituation, zulässige Einbaulage, Steuerung, Spulenvariante und Zubehör sauber abgestimmt werden. Wir unterstützen Sie bei der Prüfung, ob der ADWP Ø 160 mm zu Ihrer Absauganlage, Ihrer Maschinenanbindung und Ihrer vorhandenen Steuerung passt.
FAQ – Häufige Fragen zum pneumatischen Schieber ADWP Ø 160 mm
Wofür wird der pneumatische Schieber ADWP Ø 160 mm eingesetzt?
Der ADWP Ø 160 mm wird für das automatische Schalten grosser Absaugleitungen, Hauptleitungen und Verteilsysteme mit erhöhtem Luftvolumen eingesetzt. Typische Einsatzorte sind zentrale Leitungsabschnitte in Absauganlagen.
Für welche Anwendungen ist Ø 160 mm besonders geeignet?
Der Schieber eignet sich besonders für grössere Leitungsbereiche mit erhöhtem Luftvolumen in der Holz-, Kunststoff- und Metallbearbeitung sowie in weiteren staub- und spanführenden Prozessen. Typische Anwendungen sind Hauptleitungen, grössere Maschinenanschlüsse und zentrale Verteilsysteme.
In welcher Einbaulage sollte der ADWP Ø 160 mm montiert werden?
Der Schieber sollte nicht in liegender Einbaulage montiert werden, da sich das Schieberblatt aufgrund seines Eigengewichts verziehen kann. Eine fachgerechte Ausrichtung und spannungsfreie Montage sind deshalb besonders wichtig.
Kann der pneumatische Schieber in bestehende Rohrsysteme integriert werden?
Ja, der pneumatische Schieber lässt sich in passende verzinkte Rohrsysteme und Absperrstrecken mit Ø 160 mm integrieren. Wichtig sind passende Anschlusskomponenten, eine saubere Montage und eine spannungsfreie Einbindung in die vorhandene Leitungsführung.
Wie dicht ist der ADWP Ø 160 mm bei Unterdruck?
Im Durchmesserbereich von 50 bis 203 mm liegt die Unterdruck-Dichtheit bei 30 kPa. Das entspricht 0.30 bar beziehungsweise 300 mbar. Der ADWP Ø 160 mm gehört in diesen Durchmesserbereich.
Welche Abdichtung wird beim pneumatischen Schieber verwendet?
Der pneumatische Schieber ADWP Ø 160 mm verfügt über eine doppelte Abdichtung aus PE-HD und CR. Diese Abdichtung unterstützt eine zuverlässige Absperrfunktion und hilft, Nebenluft im geschlossenen Zustand zu reduzieren.
Welche Masse sind beim Einbau zu beachten?
Beim ADWP Ø 160 mm beträgt die Einbaulänge 127 mm, die Breite des Gehäuses 237 mm, die Länge des Gehäuses 383 mm und die Länge des geöffneten Schieberblatts 579 mm. Diese Masse sollten bei der Planung des Einbauraums berücksichtigt werden.
Was bewirkt das 5/2-Wege-Ventil mit Federrückstellung?
Das integrierte 5/2-Wege-Ventil mit Federrückstellung ermöglicht eine schnelle pneumatische Schaltbewegung und eine zuverlässige Rückstellung. Dadurch eignet sich der Schieber für automatisierte oder häufig betätigte Hauptleitungen, Verteilsysteme und Leitungsabschnitte.
Welche Druckluftqualität sollte verwendet werden?
Die eingesetzte Druckluft sollte trocken und gefiltert sein. Das unterstützt eine zuverlässige Schaltfunktion und reduziert das Risiko von Störungen durch Feuchtigkeit oder Verunreinigungen im Pneumatiksystem.
Welche Ersatz- und Zubehörteile sind erhältlich?
Verfügbar sind unter anderem der Dichtungssatz Ø 160 mm, ein passender Zylinder, die Schutzhaube Ø 160 mm sowie Komponenten zur Zustandsabfrage wie Näherungsschalter und Halter.
Ist der Schieber mit verzinkten Rohrsystemen kompatibel?
Ja, der pneumatische Schieber ist für die Integration in passende verzinkte Rohrsysteme und Absperrstrecken mit Ø 160 mm vorgesehen. Entscheidend sind passende Rohrkomponenten, eine saubere Ausrichtung und die korrekte Einbindung in das vorhandene Leitungssystem.
Wann sollte die Eignung des Schiebers vorab geprüft werden?
Die Eignung sollte vorab geprüft werden, wenn besondere Medien, aggressive Medien, stark abrasive Stäube, besondere Temperaturen, ungewöhnliche Unterdrücke oder aussergewöhnliche Betriebsbedingungen vorliegen. In solchen Fällen müssen Schieber, Dichtung, Material und Anlagenaufbau zusammen bewertet werden.
