Pneumatischer Schieber, Ø 200 mm, verz. mit EB 6mm
Produktinformationen "Pneumatischer Schieber, Ø 200 mm, verz. mit EB 6mm"
Der pneumatische Schieber Ø 200 mm dient zum automatischen Öffnen und Schliessen von Absaugleitungen, Hauptleitungen und Verteilstrecken. Die Ausführung eignet sich für Anlagenbereiche, in denen der Luftstrom abhängig vom Betriebszustand einzelner Maschinen oder Leitungsabschnitte gezielt freigegeben oder abgesperrt werden soll.
Das Gehäuse aus verzinktem Stahl ist beidseitig mit Einfachbord 6 mm ausgeführt und lässt sich in passende runde Rohrsysteme integrieren. Bei Ø 200 mm verfügt der Schieber über eine doppelte Abdichtung aus PE-HD und CR. Die pneumatische Betätigung erfolgt über einen Zylinder und ein 5/2-Wege-Ventil mit Federrückstellung.
Technische Beschreibung
Absaugleitungen automatisch schalten
Der pneumatische Schieber öffnet oder schliesst den Leitungsquerschnitt abhängig von der pneumatischen beziehungsweise elektrischen Ansteuerung. Dadurch können einzelne Absaugstrecken gezielt aktiviert oder abgesperrt werden.
Ø 200 mm und Steuerung abstimmen
Vor der Auswahl sind Leitungsdurchmesser, Einbausituation und die vorgesehene Steuerung zu prüfen. Die elektrische Ausführung der Spule richtet sich nach der gewählten Produktvariante.
Für Haupt- und Verteilleitungen
Die Dimension Ø 200 mm wird insbesondere in grösseren Leitungsabschnitten und Verteilstrecken eingesetzt, wenn einzelne Anlagenbereiche automatisiert in den Absaugprozess eingebunden werden sollen.
Eigenschaften und Vorteile
- Pneumatisch betätigter Schieber für automatisierte Absaugleitungen
- Anschlussdurchmesser Ø 200 mm
- Gehäuse aus verzinktem Stahl
- Beidseitiger Einfachbord 6 mm für passende Rohrverbindungen
- Doppelte Abdichtung aus PE-HD und CR
- Betätigung über einen Pneumatikzylinder
- 5/2-Wege-Ventil mit Federrückstellung
- Stromloses Rückschalten des Ventils schliesst den Schieber
- Für die Integration in automatisierte Anlagenabläufe geeignet
Typische Einsatzbereiche
Der pneumatische Schieber Ø 200 mm wird in Absauganlagen eingesetzt, wenn grössere Leitungsabschnitte, Hauptleitungen oder Verteilstrecken automatisch geschaltet werden sollen. Typische Anwendungen finden sich bei zentralen Absaugsystemen, in denen mehrere Maschinen oder Anlagenbereiche an ein gemeinsames Rohrnetz angeschlossen sind.
Durch das gezielte Öffnen aktiver Leitungsbereiche kann die vorhandene Absaugleistung auf die jeweils benötigten Absaugstellen konzentriert werden. Der Schieber ist damit insbesondere für automatisierte oder maschinenabhängig gesteuerte Absaugsysteme relevant.
Auswahl- und Montagehinweise
Vor der Bestellung ist zu prüfen, ob Ø 200 mm zum vorhandenen Rohrsystem und zur erforderlichen Leitungsdimension passt. Zusätzlich müssen die vorgesehene Spulenausführung, die pneumatische Versorgung und die Steuerungslogik der Anlage berücksichtigt werden.
Der Schieber sollte nicht in liegender Einbaulage montiert werden, da sich das Schieberblatt aufgrund seines Eigengewichts verziehen kann. Die Montage sollte spannungsfrei erfolgen und ausreichend Einbauraum für Gehäuse, Schieberbewegung und Pneumatikkomponenten vorsehen.
Technische Daten und Masse

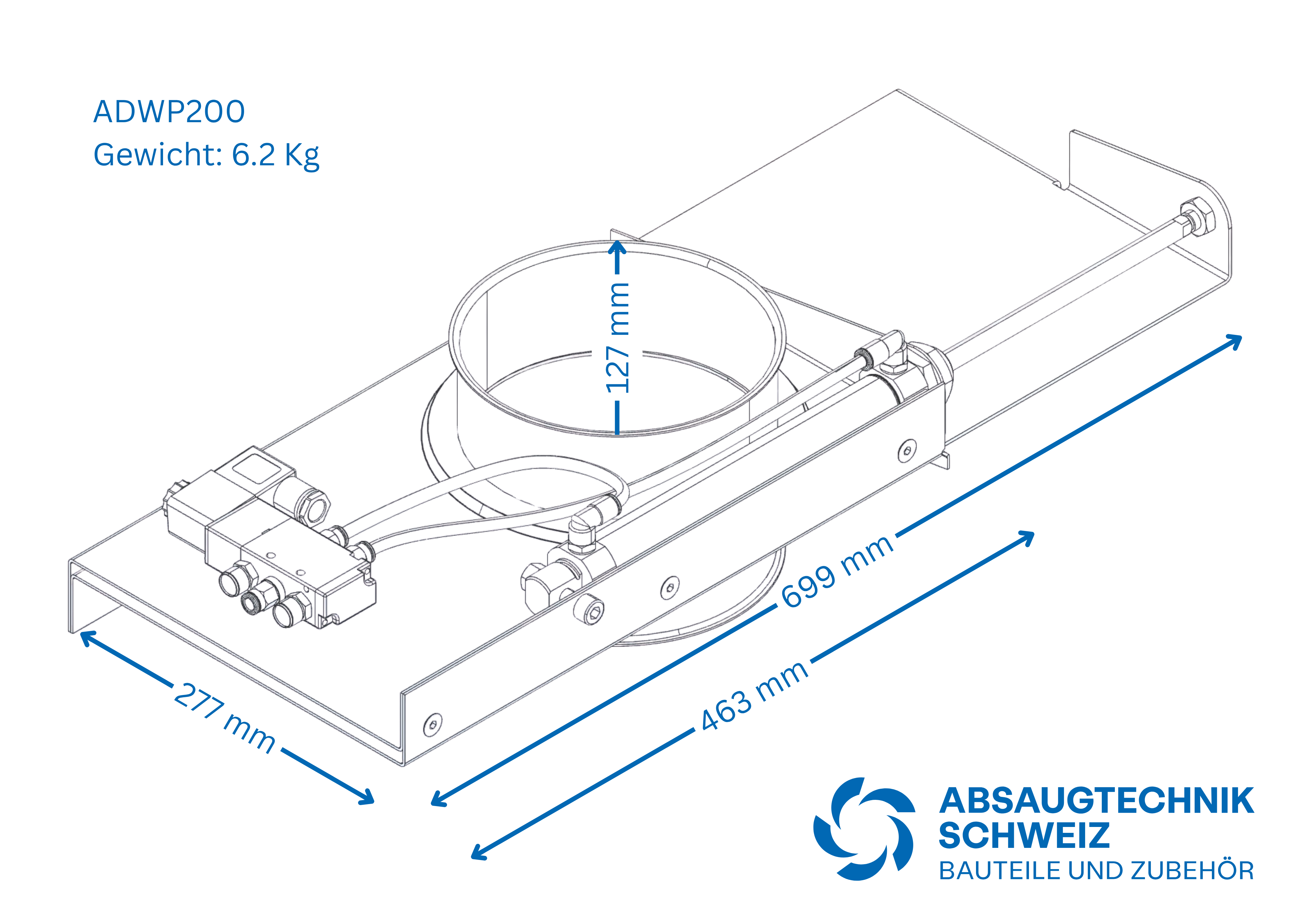

| Merkmal | Ausführung |
|---|---|
| Produktart | Pneumatischer Absperrschieber |
| Anschlussdurchmesser | Ø 200 mm |
| Gehäuse | Stahl, verzinkt |
| Rohranschluss | Einfachbord 6 mm |
| Abdichtung | Doppelte Abdichtung aus PE-HD und CR |
| Pneumatische Betätigung | 1 Pneumatikzylinder, D = 25 mm |
| Ventil | 5/2-Wege-Ventil mit Federrückstellung |
| Unterdruck-Dichtheit | 30 kPa = 0,30 bar = 300 mbar |
| Mass | Wert |
|---|---|
| Mass A | 125 mm |
| Mass B | 280 mm |
| Mass C | 465 mm |
| Mass E | 490 mm |
Die angegebenen Masse beziehen sich auf die Massbezeichnungen im technischen Datenblatt. Für die Einbauplanung sollten zusätzlich die Anschlusskomponenten und der erforderliche Freiraum für die Schieberbewegung berücksichtigt werden.
Montage, Anschluss und Integration
Über den Einfachbord 6 mm lässt sich der Schieber mit geeigneten Rohrverbindungen in ein passendes verzinktes Rohrsystem integrieren. Die Rohrleitung sollte sauber ausgerichtet werden, damit keine unnötigen mechanischen Spannungen auf das Schiebergehäuse übertragen werden.
Die elektrische Ausführung der Spule ist entsprechend der gewählten Produktvariante anzuschliessen. Bei anliegender Spannung öffnet der Schieber. Wird die Spule stromlos, schaltet das Ventil durch die Federrückstellung zurück und der Schieber schliesst.
Für die pneumatische Versorgung sollte trockene und gefilterte Druckluft verwendet werden. Nach der Montage ist eine Funktionsprüfung mit mehreren vollständigen Öffnungs- und Schliesszyklen sinnvoll.
Wartung und Betrieb
Im laufenden Betrieb sollten Schieberbewegung, Pneumatikverbindungen und Abdichtung regelmässig kontrolliert werden. Ablagerungen oder Materialreste im Bereich des Schieberblatts können die Schaltbewegung beeinträchtigen und sollten bei Bedarf entfernt werden.
Bei nachlassender Dichtwirkung sind die Dichtelemente auf Verschleiss oder Beschädigungen zu prüfen. Pneumatikschläuche, Steckverbindungen und Ventil sollten ebenfalls in die betriebliche Wartung einbezogen werden.
Passendes Zubehör und Systemintegration
Für die Einbindung in automatisierte Anlagenabläufe können Komponenten zur Zustandserfassung eingesetzt werden. Dazu gehören ein Näherungsschalter und der passende Halter für den Schieber.
Der Schieber kann mit geeigneten Komponenten aus dem verzinkten Rohrsystem kombiniert werden. Bei der Auswahl von Ersatz- und Verschleissteilen ist auf die Eignung für Ø 200 mm zu achten.
Beratung zu pneumatischen Schiebern
Bei der Auswahl eines pneumatischen Schiebers sollten Rohrdurchmesser, Leitungsfunktion, Einbausituation und Anlagensteuerung gemeinsam betrachtet werden. Wenn unklar ist, ob Ø 200 mm oder eine andere Dimension zur bestehenden Absauganlage passt, unterstützen wir Sie bei der technischen Zuordnung.
FAQ – Häufige Fragen zum pneumatischen Schieber Ø 200 mm
Wofür wird der pneumatische Schieber Ø 200 mm verwendet?
Der pneumatische Schieber Ø 200 mm wird zum automatischen Öffnen und Schliessen von Absaugleitungen, Hauptleitungen und Verteilstrecken eingesetzt. Dadurch können einzelne Leitungsbereiche abhängig vom Anlagenbetrieb gezielt freigegeben oder abgesperrt werden.
Wie wird der Schieber pneumatisch betätigt?
Die Ausführung Ø 200 mm wird über einen Pneumatikzylinder betätigt. Die Ansteuerung erfolgt durch ein 5/2-Wege-Ventil mit Federrückstellung. Bei anliegender Spannung öffnet der Schieber, stromlos schaltet das Ventil zurück und der Schieber schliesst.
Welche Abdichtung hat der pneumatische Schieber Ø 200 mm?
Bei Ø 200 mm verfügt der pneumatische Schieber über eine doppelte Abdichtung. Je Seite werden ein PE-HD-Dichtring und ein elastischer Dichtring aus CR eingesetzt.
Welche Unterdruck-Dichtheit gilt bei Ø 200 mm?
Ø 200 mm liegt im ausgewiesenen Durchmesserbereich von 50 bis 203 mm. Für diesen Bereich ist eine Unterdruck-Dichtheit von 30 kPa angegeben. Das entspricht 0,30 bar beziehungsweise 300 mbar.
Kann der Schieber liegend montiert werden?
Der Schieber sollte nicht in liegender Einbaulage montiert werden, da sich das Schieberblatt aufgrund seines Eigengewichts verziehen kann. Eine geeignete Einbaulage und eine spannungsfreie Montage sind deshalb bei der Anlagenplanung zu berücksichtigen.
Was ist vor der Bestellung zu prüfen?
Vor der Bestellung sind der Rohrdurchmesser Ø 200 mm, die Einbausituation, die verfügbare pneumatische Versorgung und die benötigte Spulenausführung zu prüfen. Zusätzlich sollte geklärt werden, wie der Schieber in die vorhandene Anlagensteuerung eingebunden wird.
