Pneumatischer Schieber, Ø 220 mm, verz. mit EB 6mm
Produktinformationen "Pneumatischer Schieber, Ø 220 mm, verz. mit EB 6mm"
Der pneumatische Schieber Ø 220 mm dient zum automatischen Öffnen und Schliessen von Absaugleitungen. Er wird eingesetzt, wenn einzelne Leitungsbereiche, Verteilstrecken oder angeschlossene Absaugstellen pneumatisch freigegeben beziehungsweise abgesperrt werden sollen.
Das verzinkte Gehäuse ist mit Einfachbord 6 mm ausgeführt und lässt sich in passende runde Rohrsysteme integrieren. Bei der Ausführung Ø 220 mm ist in jeder Gehäusehälfte ein PE-HD-Dichtring eingenietet. Die Betätigung erfolgt über zwei Pneumatikzylinder und ein 5/2-Wege-Ventil mit Federrückstellung.
Technische Beschreibung
Der pneumatische Schieber Ø 220 mm ist als automatisch betätigtes Absperrelement für runde Absaugleitungen ausgeführt. Durch die pneumatische Schaltbewegung kann der Leitungsquerschnitt geöffnet oder geschlossen und damit ein bestimmter Leitungsabschnitt in den Anlagenbetrieb einbezogen oder abgesperrt werden.
Bei Ø 220 mm erfolgt die Betätigung über zwei Pneumatikzylinder mit einem Zylinderdurchmesser von jeweils 25 mm. Die Ansteuerung übernimmt ein 5/2-Wege-Ventil mit Federrückstellung. Liegt an der Spule Spannung an, öffnet der Schieber. Wird die Spule stromlos, schaltet das Ventil zurück und der Schieber schliesst.
Die Gehäusehälften sind verschraubt. Ab Ø 220 mm ist in jeder Gehäusehälfte ein PE-HD-Dichtring eingenietet. Damit unterscheidet sich diese Ausführung konstruktiv von den kleineren Schiebern bis Ø 200 mm.
Absaugleitungen automatisch schalten
Der Schieber öffnet oder schliesst den Leitungsquerschnitt pneumatisch und ermöglicht die gezielte Absperrung einzelner Leitungsbereiche.
Zwei Pneumatikzylinder
Die Ausführung Ø 220 mm wird durch zwei Pneumatikzylinder mit einem Zylinderdurchmesser von jeweils 25 mm betätigt.
PE-HD-Dichtringe
Bei Ø 220 mm ist in jeder Gehäusehälfte ein PE-HD-Dichtring eingenietet. Die Gehäusehälften sind miteinander verschraubt.
Eigenschaften und Vorteile
- Pneumatisch betätigter Schieber für Absaugleitungen
- Anschlussdurchmesser Ø 220 mm
- Gehäuse aus verzinktem Stahl
- Einfachbord 6 mm für passende Rohrverbindungen
- Je Gehäusehälfte ein eingenieteter PE-HD-Dichtring
- Betätigung über zwei Pneumatikzylinder
- Zylinderdurchmesser jeweils 25 mm
- 5/2-Wege-Ventil mit Federrückstellung
- Stromloses Rückschalten des Ventils schliesst den Schieber
- Verschraubte Gehäusehälften
Typische Einsatzbereiche
Der pneumatische Schieber Ø 220 mm wird in Absauganlagen eingesetzt, in denen Leitungsabschnitte automatisch geöffnet oder geschlossen werden sollen. Typische Anwendungen sind Hauptleitungen, Verteilstrecken und Rohrnetze mit mehreren angeschlossenen Absaugstellen.
Durch die pneumatische Betätigung eignet sich der Schieber für Anlagen, bei denen die Absperrstellung in einen automatisierten Betriebsablauf eingebunden werden soll.
Technische Daten und Masse
| Merkmal | Ausführung |
|---|---|
| Produktart | Pneumatischer Schieber |
| Ø | 220 mm |
| Material Gehäuse | Stahl, verzinkt |
| Rohranschluss | Einfachbord 6 mm |
| Abdichtung | Je Gehäusehälfte ein PE-HD-Dichtring |
| Pneumatikzylinder | 2 × D = 25 mm |
| Betätigung | 5/2-Wege-Ventil mit Federrückstellung |
| Druckluftanschluss | 6 mm Steckverbinder |
| Maximaler Druck | 8 bar |
| Mass | Wert |
|---|---|
| Mass A | 165 mm |
| Mass B | 345 mm |
| Mass C | 565 mm |
| Mass E | 585 mm |
Die Massangaben A, B, C und E beziehen sich auf die Massbezeichnungen im technischen Datenblatt. Für die Einbauplanung ist ausreichend Platz für das Gehäuse, die Schieberbewegung und die Pneumatikkomponenten vorzusehen.
Montage, Anschluss und Integration
Der Schieber lässt sich über den Einfachbord 6 mm mit geeigneten Rohrverbindungen in ein passendes verzinktes Rohrsystem integrieren. Bei der Montage sind die Rohrleitung und das Schiebergehäuse sauber auszurichten.
Der pneumatische Anschluss erfolgt über 6-mm-Steckverbinder. Die elektrische Ansteuerung der Spule ist gemäss der gewählten Ausführung und der vorhandenen Anlagensteuerung vorzunehmen.
Nach der Montage sollte die vollständige Öffnungs- und Schliessbewegung geprüft werden. Dabei sind insbesondere die Schieberbewegung, die Pneumatikanschlüsse und die Funktion des 5/2-Wege-Ventils zu kontrollieren.
Wartung und Betrieb
Schieberblech, Gehäuse, PE-HD-Dichtringe und Pneumatikkomponenten sollten regelmässig auf Verschmutzung, Verschleiss und Beschädigungen kontrolliert werden. Ablagerungen im Bewegungsbereich des Schieberblechs sind bei Bedarf zu entfernen.
Auch die Steckverbindungen, Pneumatikschläuche und die Schaltfunktion des Ventils sollten in die betriebliche Kontrolle einbezogen werden. Bei Arbeiten am Schieber ist die Anlage entsprechend den betrieblichen Sicherheitsvorgaben ausser Betrieb zu setzen.
Beratung zu pneumatischen Schiebern
Vor der Auswahl eines pneumatischen Schiebers sollten Rohrdurchmesser, Einbausituation, pneumatische Versorgung und Anlagensteuerung gemeinsam geprüft werden. Bei Fragen zur Integration des Schiebers Ø 220 mm unterstützen wir Sie bei der technischen Zuordnung.
FAQ – Häufige Fragen zum pneumatischen Schieber Ø 220 mm
Wofür wird der pneumatische Schieber Ø 220 mm verwendet?
Der pneumatische Schieber Ø 220 mm wird zum automatischen Öffnen und Schliessen von Absaugleitungen eingesetzt. Dadurch können einzelne Leitungsbereiche, Verteilstrecken oder angeschlossene Absaugstellen pneumatisch freigegeben beziehungsweise abgesperrt werden.
Wie ist der pneumatische Schieber Ø 220 mm abgedichtet?
Bei der Ausführung Ø 220 mm ist in jeder Gehäusehälfte ein PE-HD-Dichtring eingenietet. Die Gehäusehälften sind miteinander verschraubt.
Wie wird der Schieber Ø 220 mm betätigt?
Der Schieber Ø 220 mm wird durch zwei Pneumatikzylinder mit einem Zylinderdurchmesser von jeweils 25 mm betätigt. Die Ansteuerung erfolgt über ein 5/2-Wege-Ventil mit Federrückstellung.
Was geschieht, wenn die Spule stromlos wird?
Wird die Spule stromlos, schaltet das 5/2-Wege-Ventil durch die Federrückstellung zurück und der Schieber schliesst.
Welche Masse sind beim Einbau zu berücksichtigen?

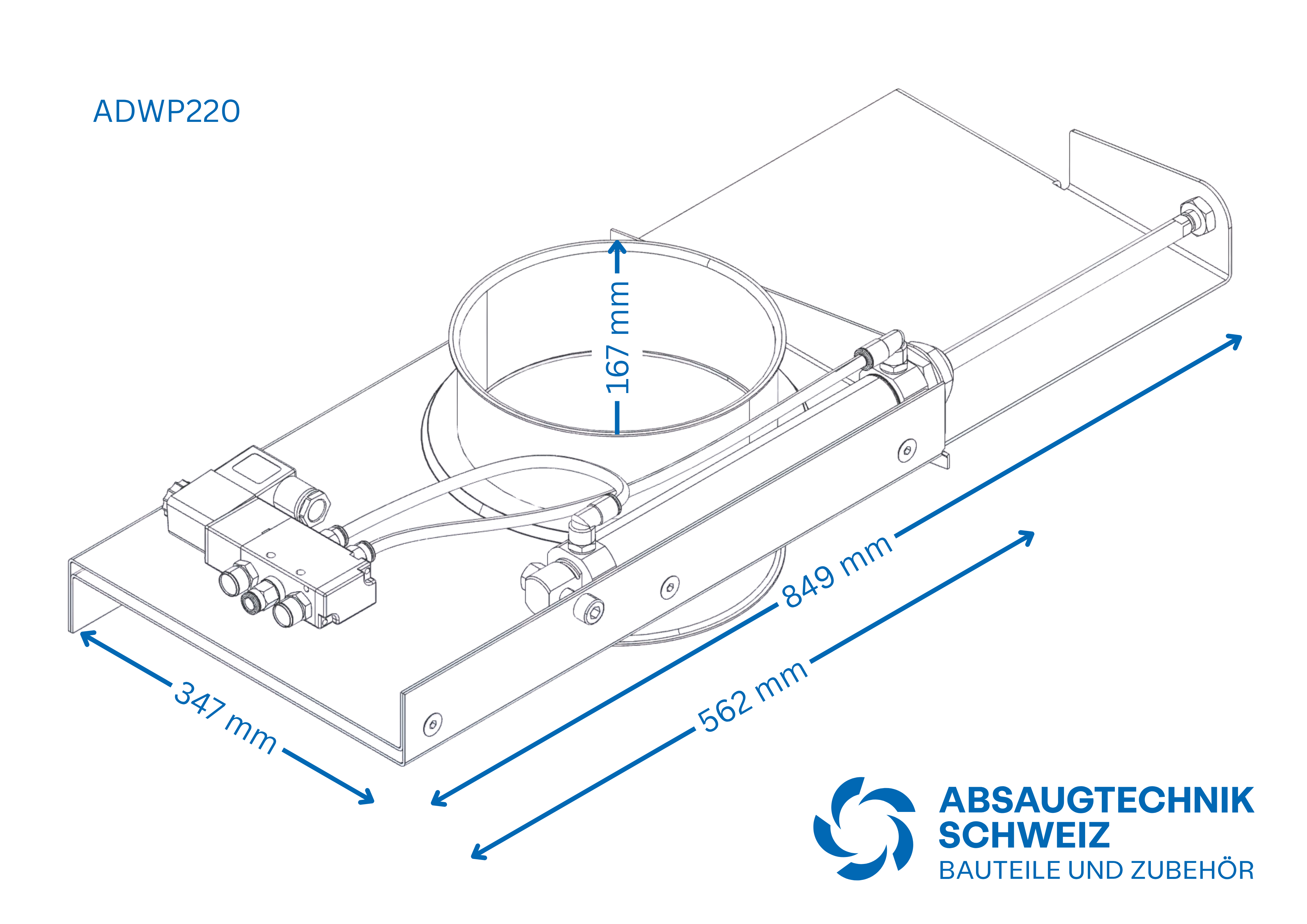

Für den pneumatischen Schieber Ø 220 mm sind im technischen Datenblatt die Masse A 165 mm, B 345 mm, C 565 mm und E 585 mm ausgewiesen. Die Zuordnung der Masse richtet sich nach der Masszeichnung des Schiebers.
Was ist vor der Bestellung zu prüfen?
Vor der Bestellung sind der Rohrdurchmesser Ø 220 mm, die Einbausituation, die pneumatische Versorgung und die vorgesehene elektrische Ansteuerung zu prüfen. Zusätzlich sollte geklärt werden, wie der Schieber in den Betriebsablauf der Absauganlage eingebunden wird.
