Pneumatischer Schieber, Ø 225 mm, verz. mit EB 6mm
Produktinformationen "Pneumatischer Schieber, Ø 225 mm, verz. mit EB 6mm"
Der pneumatische Schieber Ø 225 mm dient zum automatischen Öffnen und Schliessen von Absaugleitungen. Er ermöglicht die gezielte Freigabe oder Absperrung einzelner Hauptleitungen, Verteilstrecken und Anlagenbereiche innerhalb eines Absaugsystems.
Das Gehäuse aus verzinktem Stahl ist mit Einfachbord 6 mm ausgeführt und lässt sich in passende runde Rohrsysteme integrieren. Bei der Ausführung Ø 225 mm ist in jeder Gehäusehälfte ein PE-HD-Dichtring eingenietet. Die pneumatische Betätigung erfolgt über zwei Zylinder und ein 5/2-Wege-Ventil mit Federrückstellung.
Technische Beschreibung
Der pneumatische Schieber Ø 225 mm ist als automatisch betätigtes Absperrelement für runde Absaugleitungen ausgeführt. Durch die pneumatische Schaltbewegung wird der Leitungsquerschnitt geöffnet oder geschlossen. Damit lassen sich einzelne Leitungsabschnitte abhängig vom Betriebsablauf gezielt in die Absaugung einbeziehen.
Die Ausführung Ø 225 mm wird über zwei Pneumatikzylinder mit einem Zylinderdurchmesser von jeweils 25 mm betätigt. Die Ansteuerung erfolgt über ein 5/2-Wege-Ventil mit Federrückstellung. Liegt an der Spule Spannung an, öffnet der Schieber. Wird die Spule stromlos, schaltet das Ventil zurück und der Schieber schliesst.
In jeder verschraubten Gehäusehälfte ist ein PE-HD-Dichtring eingenietet. Diese konstruktive Ausführung gilt innerhalb der Produktfamilie ab Ø 220 mm.
Leitungsbereiche automatisch schalten
Der Schieber öffnet oder schliesst den Leitungsquerschnitt pneumatisch und ermöglicht die gezielte Steuerung einzelner Absaugstrecken.
Zwei Pneumatikzylinder
Die Ausführung Ø 225 mm wird über zwei Pneumatikzylinder mit einem Zylinderdurchmesser von jeweils 25 mm betätigt.
Eingenietete PE-HD-Dichtringe
In jeder Gehäusehälfte ist ein PE-HD-Dichtring eingenietet. Die beiden Gehäusehälften sind miteinander verschraubt.
Eigenschaften und Vorteile
- Pneumatisch betätigter Schieber für Absaugleitungen
- Anschlussdurchmesser Ø 225 mm
- Gehäuse aus verzinktem Stahl
- Einfachbord 6 mm für passende Rohrverbindungen
- Je Gehäusehälfte ein eingenieteter PE-HD-Dichtring
- Betätigung über zwei Pneumatikzylinder
- Zylinderdurchmesser jeweils 25 mm
- 5/2-Wege-Ventil mit Federrückstellung
- Stromloses Rückschalten des Ventils schliesst den Schieber
- Verschraubte Gehäusehälften
Typische Einsatzbereiche
Der pneumatische Schieber Ø 225 mm wird in Absauganlagen eingesetzt, wenn grössere Leitungsabschnitte automatisch geöffnet oder abgesperrt werden sollen. Typische Einbauorte sind Hauptleitungen, Verteilstrecken und Rohrnetze mit mehreren angeschlossenen Absaugstellen.
Durch die pneumatische Betätigung eignet sich der Schieber insbesondere für Anlagen, bei denen die Stellung des Absperrelements in einen automatisierten Betriebsablauf eingebunden wird.
Technische Daten und Masse
| Merkmal | Ausführung |
|---|---|
| Produktart | Pneumatischer Schieber |
| Ø | 225 mm |
| Material Gehäuse | Stahl, verzinkt |
| Rohranschluss | Einfachbord 6 mm |
| Abdichtung | Je Gehäusehälfte ein PE-HD-Dichtring |
| Pneumatikzylinder | 2 × D = 25 mm |
| Betätigung | 5/2-Wege-Ventil mit Federrückstellung |
| Druckluftanschluss | 6 mm Steckverbinder |
| Maximaler Druck | 8 bar |
| Mass | Wert |
|---|---|
| Mass A | 165 mm |
| Mass B | 345 mm |
| Mass C | 565 mm |
| Mass E | 585 mm |

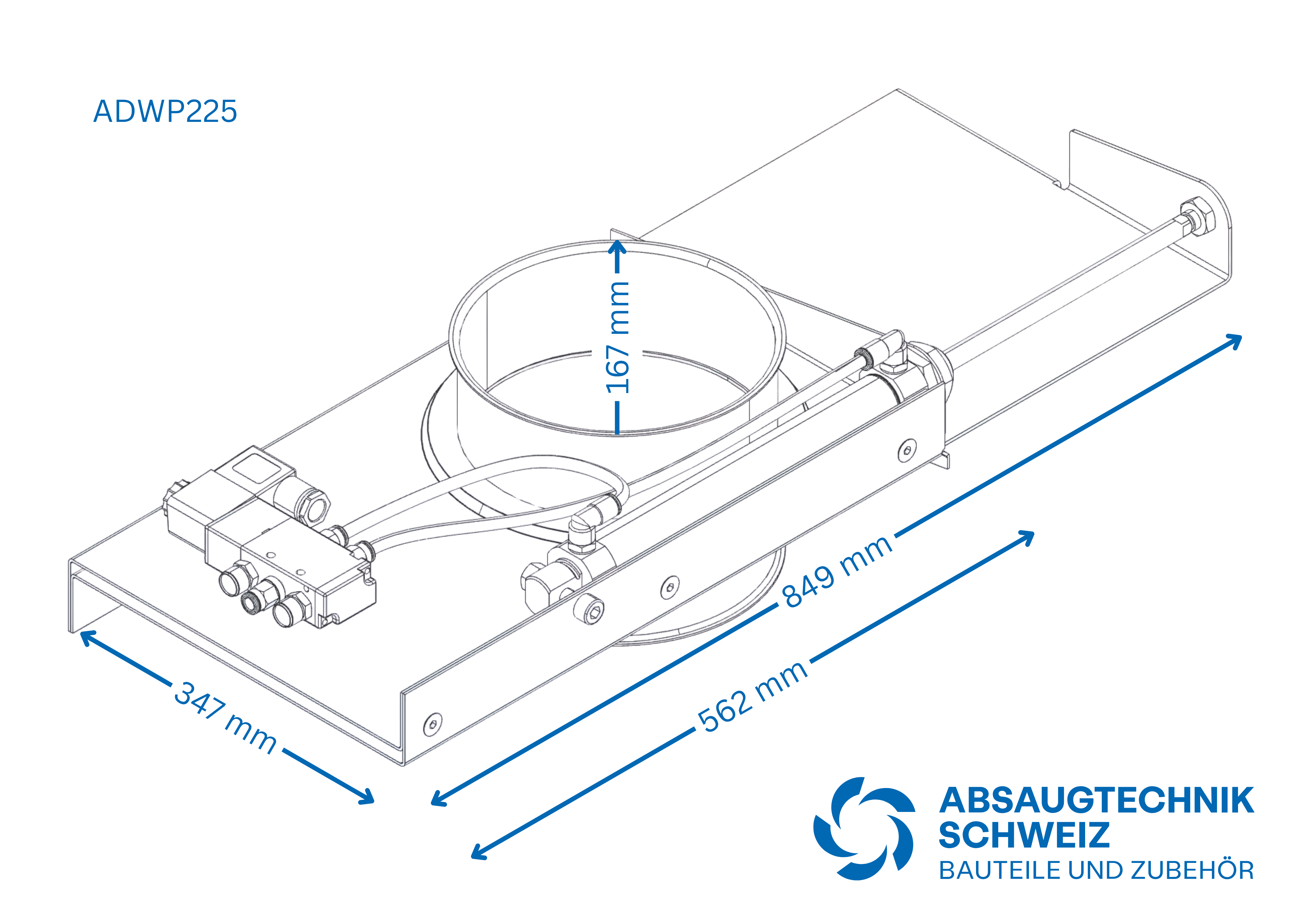

Die Angaben A, B, C und E beziehen sich auf die Massbezeichnungen der technischen Zeichnung. Für die Einbauplanung ist zusätzlich ausreichend Freiraum für Gehäuse, Schieberbewegung und Pneumatikkomponenten vorzusehen.
Montage, Anschluss und Integration
Über den Einfachbord 6 mm lässt sich der Schieber mit geeigneten Rohrverbindungen in ein passendes verzinktes Rohrsystem integrieren. Die Rohrleitung und das Schiebergehäuse sollten bei der Montage sauber und spannungsfrei ausgerichtet werden.
Der pneumatische Anschluss erfolgt über 6-mm-Steckverbinder. Die Spulenausführung und elektrische Ansteuerung sind entsprechend der gewählten Produktvariante und der vorhandenen Anlagensteuerung zu berücksichtigen.
Nach der Montage sollte die vollständige Öffnungs- und Schliessbewegung mit mehreren Schaltzyklen geprüft werden. Dabei sind insbesondere die Schieberbewegung, die Pneumatikanschlüsse und die Funktion des Ventils zu kontrollieren.
Wartung und Betrieb
Schieberblech, Gehäuse, PE-HD-Dichtringe und Pneumatikkomponenten sollten regelmässig auf Verschmutzung, Verschleiss und Beschädigungen kontrolliert werden. Ablagerungen im Bewegungsbereich des Schieberblechs sind bei Bedarf zu entfernen.
Pneumatikschläuche, Steckverbindungen und die Schaltfunktion des 5/2-Wege-Ventils sollten ebenfalls in die betriebliche Kontrolle einbezogen werden. Vor Wartungsarbeiten ist die Anlage gemäss den betrieblichen Sicherheitsvorgaben ausser Betrieb zu setzen.
Beratung zu pneumatischen Schiebern
Bei der Auswahl eines pneumatischen Schiebers sollten Rohrdurchmesser, Einbausituation, pneumatische Versorgung und Anlagensteuerung gemeinsam betrachtet werden. Bei Fragen zur Ausführung Ø 225 mm unterstützen wir Sie bei der technischen Zuordnung und Integration in das bestehende Rohrsystem.
FAQ – Häufige Fragen zum pneumatischen Schieber Ø 225 mm
Wofür wird der pneumatische Schieber Ø 225 mm verwendet?
Der pneumatische Schieber Ø 225 mm wird zum automatischen Öffnen und Schliessen von Absaugleitungen eingesetzt. Dadurch können Hauptleitungen, Verteilstrecken oder einzelne Anlagenbereiche gezielt freigegeben beziehungsweise abgesperrt werden.
Wie ist der pneumatische Schieber Ø 225 mm abgedichtet?
Bei der Ausführung Ø 225 mm ist in jeder Gehäusehälfte ein PE-HD-Dichtring eingenietet. Die beiden Gehäusehälften sind miteinander verschraubt.
Wie wird der Schieber Ø 225 mm betätigt?
Der Schieber Ø 225 mm wird durch zwei Pneumatikzylinder mit einem Zylinderdurchmesser von jeweils 25 mm betätigt. Die Ansteuerung erfolgt über ein 5/2-Wege-Ventil mit Federrückstellung.
Was geschieht, wenn die Spule stromlos wird?
Wird die Spule stromlos, schaltet das 5/2-Wege-Ventil durch die Federrückstellung zurück und der Schieber schliesst.
Welche Masse sind beim Einbau zu berücksichtigen?
Für den pneumatischen Schieber Ø 225 mm sind die Masse A 165 mm, B 345 mm, C 565 mm und E 585 mm ausgewiesen. Die Zuordnung richtet sich nach der technischen Masszeichnung des Schiebers.
Was ist vor der Bestellung zu prüfen?
Vor der Bestellung sind der Rohrdurchmesser Ø 225 mm, die Einbausituation, die pneumatische Versorgung und die vorgesehene elektrische Ansteuerung zu prüfen. Zusätzlich sollte geklärt werden, wie der Schieber in den Betriebsablauf der Absauganlage eingebunden wird.
