Pneumatischer Schieber Ø 300 mm
Produktinformationen "Pneumatischer Schieber Ø 300 mm"
Bitte geben Sie den gewünschten Spulenanschluss (24V, 110V oder 220V) im Bemerkungsfeld an.
Der pneumatische Schieber Ø 300 mm (Typ ADWP) gehört zu den besonders großen Standardgrößen und ist ideal für Anlagen mit sehr hohen Luftdurchsätzen. Seine robuste, verzinkte Stahlkonstruktion ist auf den intensiven Dauerbetrieb ausgelegt, während die doppelte Abdichtung für maximale Dichtheit sorgt. Dadurch bleibt die Saugleistung auch bei stark beanspruchten Anlagen konstant hoch. Die Integration in bestehende verzinkte Rohrsysteme ist problemlos möglich.
Mit dem integrierten 5/2-Wege-Ventil und Federrückstellung erfolgt das Schalten zuverlässig und schnell. Die präzise Schieberführung verhindert Verklemmen und ermöglicht einen störungsfreien Betrieb. Wartungsarbeiten sind durch die verschraubten Gehäusehälften unkompliziert und schnell umsetzbar – ein wesentlicher Vorteil in großen Anlagen mit hoher Auslastung. Hinweis: Der Schieber sollte nicht liegend eingebaut werden, da sich das Schieberblatt aufgrund seines Eigengewichts verziehen kann.
Der ADWP Ø 300 mm ist besonders für zentrale Hauptleitungen und groß dimensionierte Verteilsysteme geeignet, wie sie in der Holz- und Kunststoffbearbeitung sowie in industriellen Produktionsanlagen zum Einsatz kommen.
Vorteile- Für sehr hohe Luftvolumenströme
- Doppelte Abdichtung für absolute Dichtheit
- Korrosionsbeständig und langlebig
- Wartungsfreundlich durch verschraubtes Gehäuse
- Zentrale Hauptleitungen in großen Anlagen
- Industrielle Absaugsysteme
- Holz- und Kunststoffverarbeitung
- Verzinkter Stahl, robuste Bauweise
- Spule wahlweise 24V / 110V / 220V
- 5/2-Wege-Ventil mit Federrückstellung
- Doppelte Abdichtung (PE-HD + CR)
- Ausschließlich für horizontale Rohrleitungen geeignet

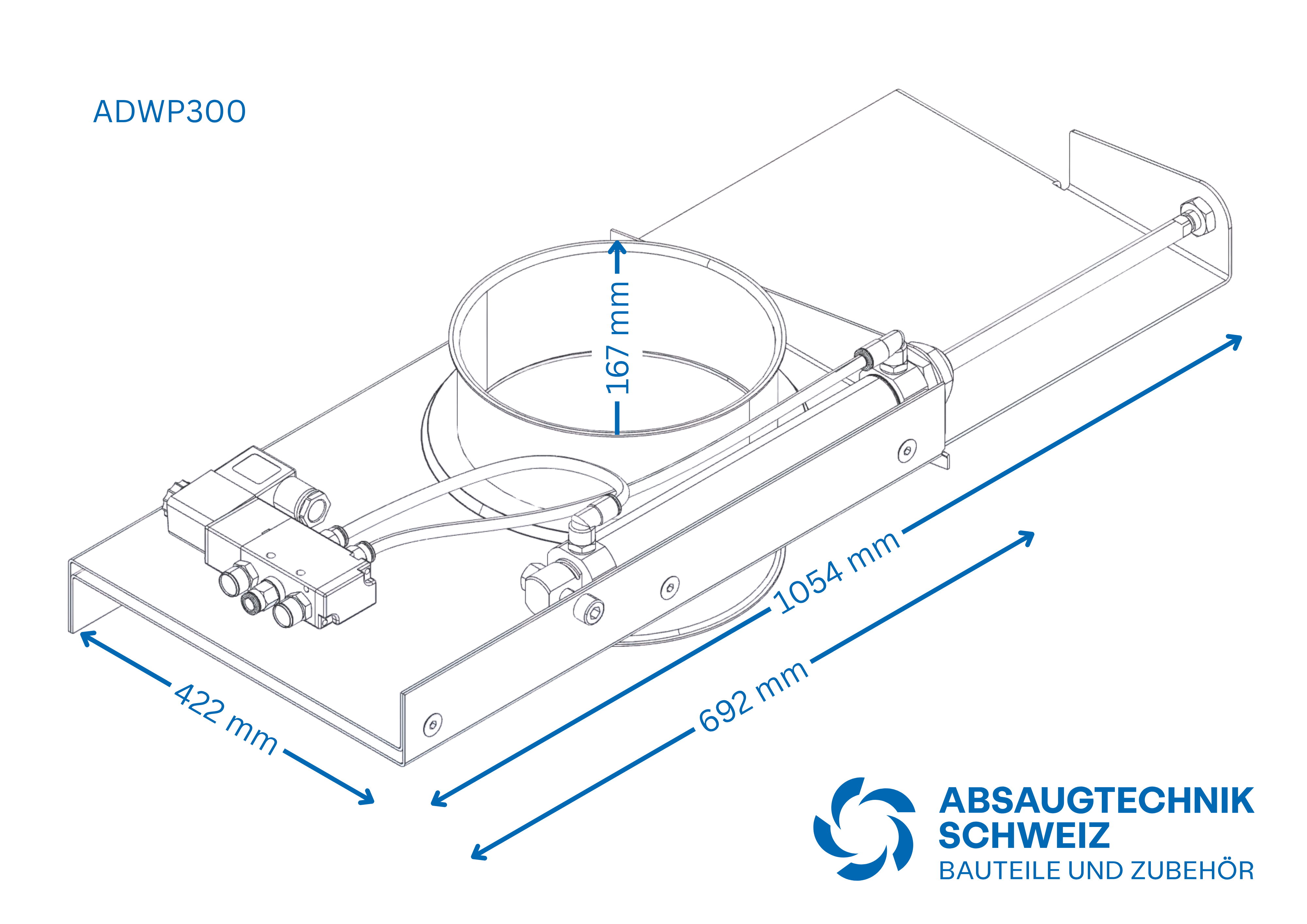

| Einbaulänge | 167 mm |
| Breite Gehäuse | 422 mm |
| Länge Gehäuse | 692 mm |
| Länge Schieberblatt geöffnet | 1054 mm |
Ersatzteile
- Dichtungssatz Ø 300 mm
- Zylinder Ø 300 mm
- Schutzhaube Ø 300 mm
- Schieber Näherungsschalter
- Halter für Schieber Näherungsschalter
Wofür wird der pneumatische Schieber Ø 300 mm eingesetzt?
Für das automatische Öffnen und Schließen großer Rohrleitungen in zentralen Absaugsystemen mit sehr hohen Luftvolumenströmen.
In welcher Lage sollte der Schieber eingebaut werden?
Der Schieber sollte nicht liegend eingebaut werden, da sich das Schieberblatt aufgrund seines Eigengewichts verziehen kann.
Welche Spannungen sind verfügbar?
Die Magnetspule ist in 24 V, 110 V oder 220 V erhältlich. Bitte die gewünschte Variante im Bemerkungsfeld angeben.
Ist der Schieber mit verzinkten Rohrsystemen kompatibel?
Ja, die Integration in bestehende verzinkte Rohrsysteme ist problemlos möglich.
