Pneumatischer Schieber, Ø 400 mm, verz. mit EB 6mm
Produktinformationen "Pneumatischer Schieber, Ø 400 mm, verz. mit EB 6mm"
Der pneumatische Schieber Ø 400 mm dient zum automatischen Öffnen und Schliessen von Absaugleitungen. Er ermöglicht die gezielte Freigabe oder Absperrung von Hauptleitungen, Sammelstrecken und einzelnen Anlagenbereichen innerhalb eines Absaugsystems.
Das Gehäuse aus verzinktem Stahl ist mit Einfachbord 6 mm ausgeführt und lässt sich in passende runde Rohrsysteme integrieren. Bei der Ausführung Ø 400 mm ist in jeder Gehäusehälfte ein PE-HD-Dichtring eingenietet. Die pneumatische Betätigung erfolgt über zwei Zylinder und ein 5/2-Wege-Ventil mit Federrückstellung.
Technische Beschreibung
Der pneumatische Schieber Ø 400 mm ist als automatisch betätigtes Absperrelement für runde Absaugleitungen ausgeführt. Durch die pneumatische Schaltbewegung wird der Leitungsquerschnitt geöffnet oder geschlossen. Dadurch lassen sich einzelne Leitungsabschnitte abhängig vom Betriebsablauf gezielt in die Absaugung einbeziehen oder davon trennen.
Die Ausführung Ø 400 mm wird über zwei Pneumatikzylinder mit einem Zylinderdurchmesser von jeweils 32 mm betätigt. Die Ansteuerung erfolgt über ein 5/2-Wege-Ventil mit Federrückstellung. Liegt an der Spule Spannung an, öffnet der Schieber. Wird die Spule stromlos, schaltet das Ventil zurück und der Schieber schliesst.
In jeder verschraubten Gehäusehälfte ist ein PE-HD-Dichtring eingenietet. Diese konstruktive Ausführung wird innerhalb der Produktfamilie ab Ø 220 mm eingesetzt.
Hauptleitungen automatisch schalten
Der Schieber öffnet oder schliesst den Leitungsquerschnitt pneumatisch und ermöglicht die gezielte Steuerung einzelner Leitungsbereiche.
Zwei Pneumatikzylinder
Die Ausführung Ø 400 mm wird über zwei Pneumatikzylinder mit einem Zylinderdurchmesser von jeweils 32 mm betätigt.
PE-HD-Dichtringe
In jeder Gehäusehälfte ist ein PE-HD-Dichtring eingenietet. Die beiden Gehäusehälften sind miteinander verschraubt.
Eigenschaften und Vorteile
- Pneumatisch betätigter Schieber für Absaugleitungen
- Anschlussdurchmesser Ø 400 mm
- Gehäuse aus verzinktem Stahl
- Einfachbord 6 mm für passende Rohrverbindungen
- Je Gehäusehälfte ein eingenieteter PE-HD-Dichtring
- Betätigung über zwei Pneumatikzylinder
- Zylinderdurchmesser jeweils 32 mm
- 5/2-Wege-Ventil mit Federrückstellung
- Stromloses Rückschalten des Ventils schliesst den Schieber
- Verschraubte Gehäusehälften
Typische Einsatzbereiche
Der pneumatische Schieber Ø 400 mm wird in Absauganlagen eingesetzt, wenn gross dimensionierte Hauptleitungen, Sammelstrecken oder Verteilstrecken automatisch geöffnet und abgesperrt werden sollen. Die Dimension eignet sich für Rohrnetze mit entsprechend ausgelegtem Leitungsquerschnitt und automatisierter Anlagensteuerung.
Durch die pneumatische Betätigung kann der Schieber in Betriebsabläufe eingebunden werden, bei denen einzelne Anlagenbereiche abhängig vom jeweiligen Betriebszustand freigegeben oder geschlossen werden.
Technische Daten und Masse
| Merkmal | Ausführung |
|---|---|
| Produktart | Pneumatischer Schieber |
| Ø | 400 mm |
| Material Gehäuse | Stahl, verzinkt |
| Rohranschluss | Einfachbord 6 mm |
| Abdichtung | Je Gehäusehälfte ein PE-HD-Dichtring |
| Pneumatikzylinder | 2 × D = 32 mm |
| Betätigung | 5/2-Wege-Ventil mit Federrückstellung |
| Druckluftanschluss | 6 mm Steckverbinder |
| Maximaler Druck | 8 bar |
| Unterdruck-Dichtheit | 5 kPa = 0,05 bar = 50 mbar |
| Gewicht | 29,0 kg |
| Mass | Wert |
|---|---|
| Mass A | 165 mm |
| Mass B | 520 mm |
| Mass C | 865 mm |
| Mass E | 905 mm |

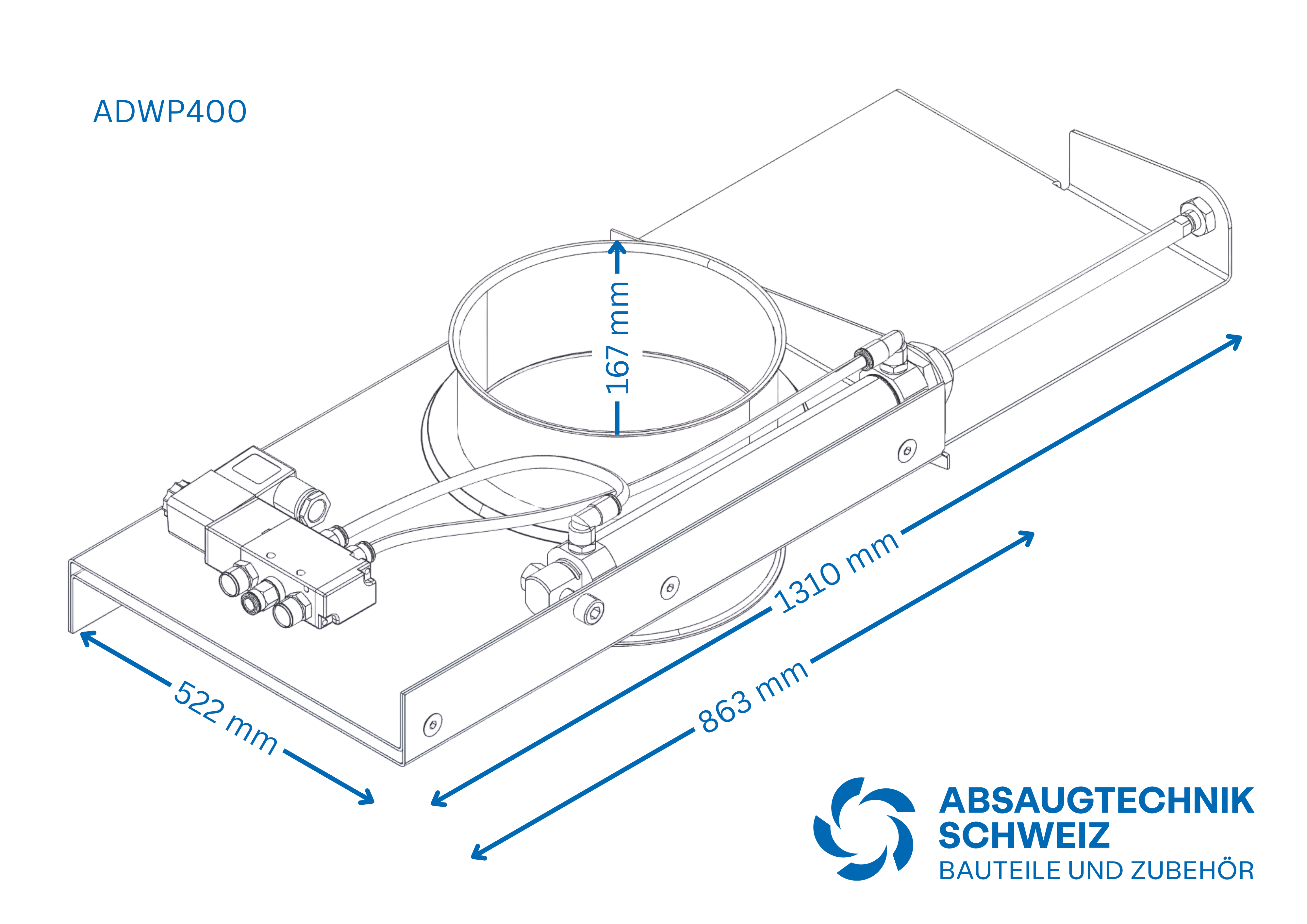

Die Angaben A, B, C und E beziehen sich auf die Massbezeichnungen der technischen Zeichnung. Für die Einbauplanung ist zusätzlich ausreichend Freiraum für das Gehäuse, die Schieberbewegung und die Pneumatikkomponenten vorzusehen.
Montage, Anschluss und Integration
Über den Einfachbord 6 mm lässt sich der Schieber mit geeigneten Rohrverbindungen in ein passendes verzinktes Rohrsystem integrieren. Die Rohrleitung und das Schiebergehäuse sollten bei der Montage sauber und spannungsfrei ausgerichtet werden.
Der pneumatische Anschluss erfolgt über einen 6-mm-Steckverbinder. Die elektrische Ausführung der Spule ist entsprechend der gewählten Produktvariante und der vorhandenen Anlagensteuerung zu berücksichtigen.
Nach der Montage sollte die vollständige Öffnungs- und Schliessbewegung mit mehreren Schaltzyklen geprüft werden. Dabei sind insbesondere die Schieberbewegung, die Pneumatikanschlüsse und die Funktion des 5/2-Wege-Ventils zu kontrollieren.
Wartung und Betrieb
Schieberblech, Gehäuse, PE-HD-Dichtringe und Pneumatikkomponenten sollten regelmässig auf Verschmutzung, Verschleiss und Beschädigungen kontrolliert werden. Ablagerungen im Bewegungsbereich des Schieberblechs sind bei Bedarf zu entfernen.
Pneumatikschläuche, Steckverbindungen und die Schaltfunktion des Ventils sollten ebenfalls in die betriebliche Kontrolle einbezogen werden. Vor Wartungsarbeiten ist die Anlage gemäss den betrieblichen Sicherheitsvorgaben ausser Betrieb zu setzen.
Beratung zu pneumatischen Schiebern
Bei der Auswahl eines pneumatischen Schiebers sollten Rohrdurchmesser, Einbausituation, pneumatische Versorgung und Anlagensteuerung gemeinsam betrachtet werden. Bei Fragen zur Ausführung Ø 400 mm unterstützen wir Sie bei der technischen Zuordnung und Integration in das bestehende Rohrsystem.
FAQ – Häufige Fragen zum pneumatischen Schieber Ø 400 mm
Wofür wird der pneumatische Schieber Ø 400 mm verwendet?
Der pneumatische Schieber Ø 400 mm wird zum automatischen Öffnen und Schliessen von Absaugleitungen eingesetzt. Dadurch können gross dimensionierte Hauptleitungen, Sammelstrecken oder einzelne Anlagenbereiche gezielt freigegeben beziehungsweise abgesperrt werden.
Wie ist der pneumatische Schieber Ø 400 mm abgedichtet?
Bei der Ausführung Ø 400 mm ist in jeder Gehäusehälfte ein PE-HD-Dichtring eingenietet. Die beiden Gehäusehälften sind miteinander verschraubt.
Wie wird der Schieber Ø 400 mm betätigt?
Der Schieber Ø 400 mm wird durch zwei Pneumatikzylinder mit einem Zylinderdurchmesser von jeweils 32 mm betätigt. Die Ansteuerung erfolgt über ein 5/2-Wege-Ventil mit Federrückstellung.
Welche Unterdruck-Dichtheit ist für Ø 400 mm angegeben?
Für den Durchmesserbereich von Ø 300 bis 450 mm ist eine Unterdruck-Dichtheit von 5 kPa angegeben. Das entspricht 0,05 bar beziehungsweise 50 mbar.
Welche Masse sind beim Einbau zu berücksichtigen?
Für den pneumatischen Schieber Ø 400 mm sind die Masse A 165 mm, B 520 mm, C 865 mm und E 905 mm ausgewiesen. Die Zuordnung richtet sich nach der technischen Masszeichnung des Schiebers.
Was ist vor der Bestellung zu prüfen?
Vor der Bestellung sind der Rohrdurchmesser Ø 400 mm, die Einbausituation, die pneumatische Versorgung und die vorgesehene elektrische Ansteuerung zu prüfen. Zusätzlich sollte geklärt werden, wie der Schieber in den Betriebsablauf der Absauganlage eingebunden wird.
