Pneumatischer Schieber, Ø 450 mm, verz. mit EB 6mm
Produktinformationen "Pneumatischer Schieber, Ø 450 mm, verz. mit EB 6mm"
Der pneumatische Schieber Ø 450 mm dient zum automatischen Öffnen und Schliessen gross dimensionierter Absaugleitungen. Er ermöglicht die gezielte Freigabe oder Absperrung von Hauptleitungen, Sammelstrecken und einzelnen Anlagenbereichen innerhalb eines Absaugsystems.
Das Gehäuse aus verzinktem Stahl ist mit Einfachbord 6 mm ausgeführt und lässt sich in passende runde Rohrsysteme integrieren. Bei der Ausführung Ø 450 mm ist in jeder Gehäusehälfte ein PE-HD-Dichtring eingenietet. Die pneumatische Betätigung erfolgt über zwei Zylinder mit einem Zylinderdurchmesser von jeweils 50 mm und ein 5/2-Wege-Ventil mit Federrückstellung.
Technische Beschreibung
Der pneumatische Schieber Ø 450 mm ist als automatisch betätigtes Absperrelement für runde Absaugleitungen ausgeführt. Durch die pneumatische Schaltbewegung wird der Leitungsquerschnitt geöffnet oder geschlossen. Dadurch lassen sich einzelne Leitungsabschnitte abhängig vom Betriebsablauf gezielt in die Absaugung einbeziehen oder davon trennen.
Die Ausführung Ø 450 mm wird über zwei Pneumatikzylinder mit einem Zylinderdurchmesser von jeweils 50 mm betätigt. Die Ansteuerung erfolgt über ein 5/2-Wege-Ventil mit Federrückstellung. Liegt an der Spule Spannung an, öffnet der Schieber. Wird die Spule stromlos, schaltet das Ventil zurück und der Schieber schliesst.
In jeder verschraubten Gehäusehälfte ist ein PE-HD-Dichtring eingenietet. Für die elektrische Ansteuerung sind je nach Ausführung Spulen für 24 V DC, 24 V AC oder 220 V AC vorgesehen.
Gross dimensionierte Leitungen schalten
Der Schieber öffnet oder schliesst den Leitungsquerschnitt pneumatisch und ermöglicht die gezielte Steuerung von Haupt-, Sammel- und Verteilstrecken.
Zwei Pneumatikzylinder D = 50 mm
Die Ausführung Ø 450 mm wird über zwei Pneumatikzylinder mit einem Zylinderdurchmesser von jeweils 50 mm betätigt.
PE-HD-Dichtringe
In jeder Gehäusehälfte ist ein PE-HD-Dichtring eingenietet. Die beiden Gehäusehälften sind miteinander verschraubt.
Eigenschaften und Vorteile
- Pneumatisch betätigter Schieber für Absaugleitungen
- Anschlussdurchmesser Ø 450 mm
- Gehäuse aus verzinktem Stahl
- Einfachbord 6 mm für passende Rohrverbindungen
- Je Gehäusehälfte ein eingenieteter PE-HD-Dichtring
- Betätigung über zwei Pneumatikzylinder
- Zylinderdurchmesser jeweils 50 mm
- 5/2-Wege-Ventil mit Federrückstellung
- Stromloses Rückschalten des Ventils schliesst den Schieber
- Für die Integration in automatisierte Anlagenabläufe geeignet
Typische Einsatzbereiche
Der pneumatische Schieber Ø 450 mm wird in Absauganlagen eingesetzt, wenn gross dimensionierte Hauptleitungen, Sammelleitungen oder Verteilstrecken automatisch geöffnet und abgesperrt werden sollen. Die Dimension eignet sich für entsprechend ausgelegte Rohrnetze und zentral aufgebaute Absaugsysteme.
Durch die pneumatische Betätigung kann der Schieber in automatisierte Betriebsabläufe eingebunden werden. Einzelne Leitungsbereiche lassen sich damit abhängig vom jeweiligen Anlagenzustand gezielt freigeben oder schliessen.
Technische Daten und Masse
| Merkmal | Ausführung |
|---|---|
| Produktart | Pneumatischer Schieber |
| Ø | 450 mm |
| Material Gehäuse | Stahl, verzinkt |
| Rohranschluss | Einfachbord 6 mm |
| Abdichtung | Je Gehäusehälfte ein PE-HD-Dichtring |
| Pneumatikzylinder | 2 × D = 50 mm |
| Betätigung | 5/2-Wege-Ventil mit Federrückstellung |
| Druckluftanschluss | 6 mm Steckverbinder |
| Maximaler Druck | 8 bar |
| Steuerspannung | 24 V DC / 24 V AC / 220 V AC, je nach Ausführung |
| Mass | Wert |
|---|---|
| Mass A | 250 mm |
| Mass B | 630 mm |
| Mass C | 985 mm |
| Mass E | 1'035 mm |

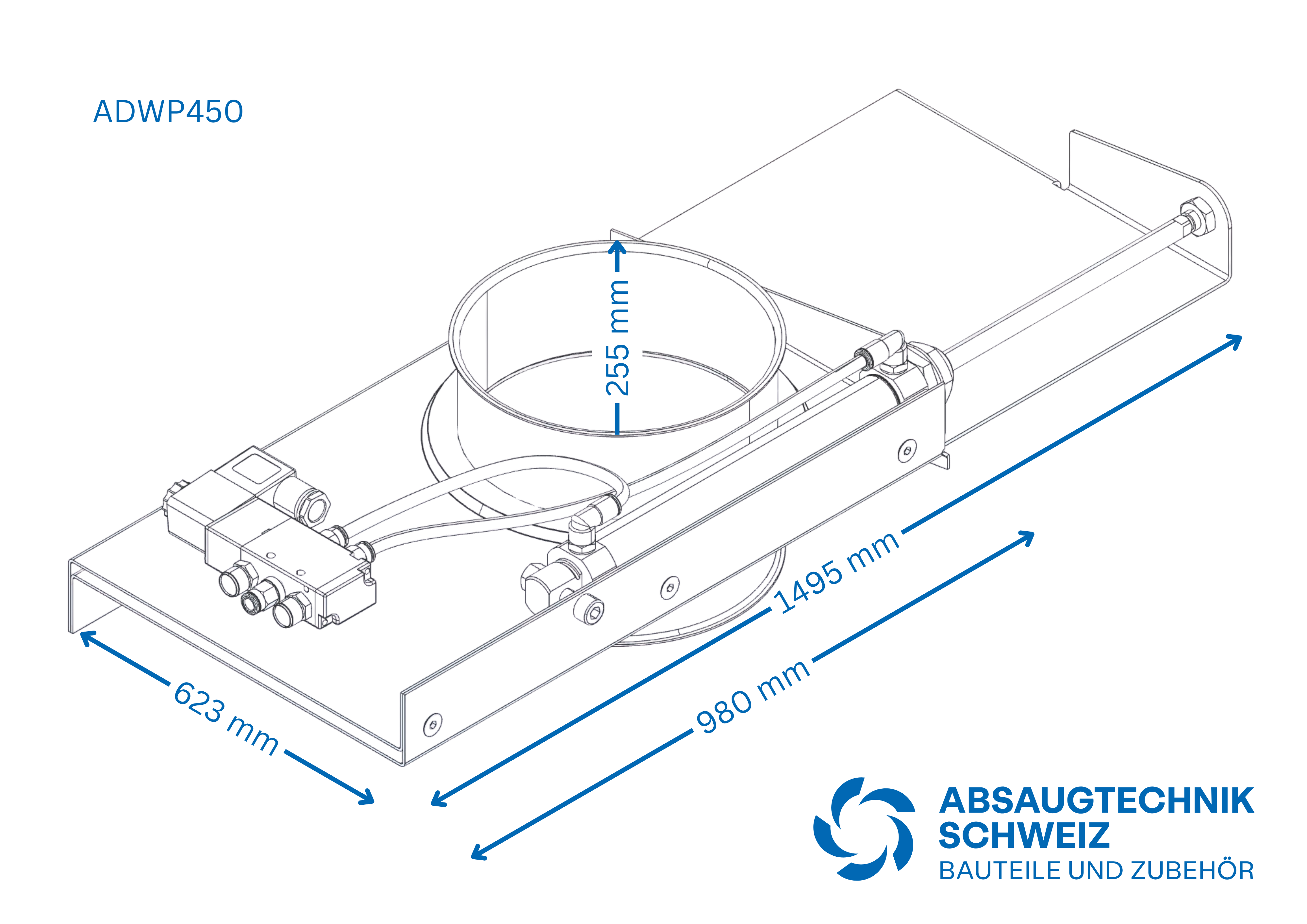

Die Angaben A, B, C und E beziehen sich auf die Massbezeichnungen der technischen Zeichnung. Für die Einbauplanung ist ausreichend Freiraum für das Gehäuse, die Schieberbewegung und die Pneumatikkomponenten vorzusehen.
Montage, Anschluss und Integration
Über den Einfachbord 6 mm lässt sich der Schieber mit geeigneten Rohrverbindungen in ein passendes verzinktes Rohrsystem integrieren. Die Rohrleitung und das Schiebergehäuse sollten bei der Montage sauber und spannungsfrei ausgerichtet werden.
Der pneumatische Anschluss erfolgt über einen 6-mm-Steckverbinder. Die vorgesehene Spulenausführung und die elektrische Ansteuerung sind auf die vorhandene Anlagensteuerung abzustimmen.
Nach der Montage sollte die vollständige Öffnungs- und Schliessbewegung mit mehreren Schaltzyklen geprüft werden. Dabei sind insbesondere die Schieberbewegung, die Pneumatikanschlüsse und die Funktion des 5/2-Wege-Ventils zu kontrollieren.
Wartung und Betrieb
Schieberblech, Gehäuse, PE-HD-Dichtringe und Pneumatikkomponenten sollten regelmässig auf Verschmutzung, Verschleiss und Beschädigungen kontrolliert werden. Ablagerungen im Bewegungsbereich des Schieberblechs sind bei Bedarf zu entfernen.
Pneumatikschläuche, Steckverbindungen und die Schaltfunktion des Ventils sollten ebenfalls in die betriebliche Kontrolle einbezogen werden. Vor Wartungsarbeiten ist die Anlage gemäss den betrieblichen Sicherheitsvorgaben ausser Betrieb zu setzen.
Beratung zu pneumatischen Schiebern
Bei der Auswahl eines pneumatischen Schiebers sollten Rohrdurchmesser, Einbausituation, pneumatische Versorgung und Anlagensteuerung gemeinsam betrachtet werden. Bei Fragen zur Ausführung Ø 450 mm unterstützen wir Sie bei der technischen Zuordnung und Integration in das bestehende Rohrsystem.
FAQ – Häufige Fragen zum pneumatischen Schieber Ø 450 mm
Wofür wird der pneumatische Schieber Ø 450 mm verwendet?
Der pneumatische Schieber Ø 450 mm wird zum automatischen Öffnen und Schliessen gross dimensionierter Absaugleitungen eingesetzt. Dadurch können Hauptleitungen, Sammelstrecken oder einzelne Anlagenbereiche gezielt freigegeben beziehungsweise abgesperrt werden.
Wie ist der pneumatische Schieber Ø 450 mm abgedichtet?
Bei der Ausführung Ø 450 mm ist in jeder Gehäusehälfte ein PE-HD-Dichtring eingenietet. Die beiden Gehäusehälften sind miteinander verschraubt.
Wie wird der Schieber Ø 450 mm betätigt?
Der Schieber Ø 450 mm wird durch zwei Pneumatikzylinder mit einem Zylinderdurchmesser von jeweils 50 mm betätigt. Die Ansteuerung erfolgt über ein 5/2-Wege-Ventil mit Federrückstellung.
Was geschieht, wenn die Spule stromlos wird?
Wird die Spule stromlos, schaltet das 5/2-Wege-Ventil durch die Federrückstellung zurück und der Schieber schliesst.
Welche Masse sind beim Einbau zu berücksichtigen?
Für den pneumatischen Schieber Ø 450 mm sind die Masse A 250 mm, B 630 mm, C 985 mm und E 1'035 mm ausgewiesen. Die Zuordnung richtet sich nach der technischen Masszeichnung des Schiebers.
Was ist vor der Bestellung zu prüfen?
Vor der Bestellung sind der Rohrdurchmesser Ø 450 mm, die Einbausituation, die pneumatische Versorgung und die benötigte Steuerspannung zu prüfen. Zusätzlich sollte geklärt werden, wie der Schieber in den Betriebsablauf der Absauganlage eingebunden wird.
