Pressbogen Ø 250 mm x 60°
Produktinformationen "Pressbogen Ø 250 mm x 60°"

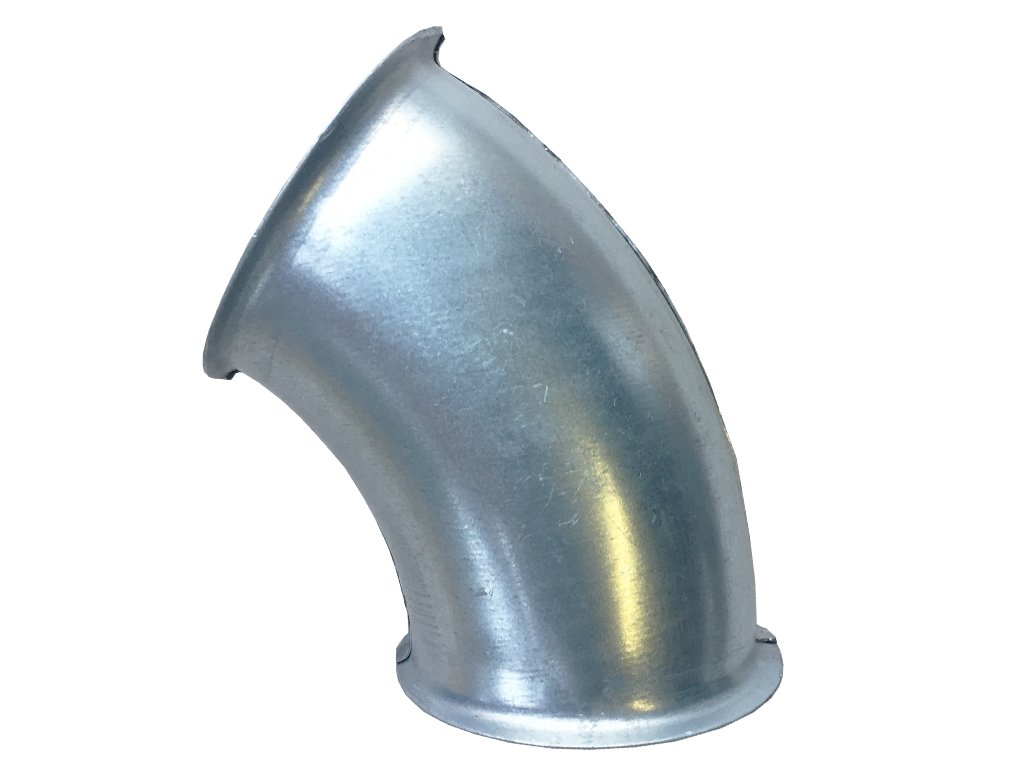

Der Pressbogen Ø 250 mm x 60° aus verzinktem Stahlblech ist ein gepresstes Formteil für ausgeprägte Richtungswechsel in grösseren Absaug- und Abluftleitungen. Der Winkel von 60° eignet sich, wenn eine Rohrleitung auf kurzer Strecke deutlich umgelenkt werden muss, ohne direkt einen 90°-Bogen einzusetzen.
Die glatte, gepresste Innenkontur unterstützt eine geführte Strömung trotz stärkerer Umlenkung. Über den beidseitigen Einfachbord 6 mm lässt sich der Pressbogen mit passenden Spannschellen schnell, wiederlösbar und servicefreundlich in verzinkte Rohrsysteme einbinden.
Technische Beschreibung
Der Pressbogen wird im Rohrsystem Verzinkt eingesetzt, wenn eine grössere Rohrleitung mit einem kompakten, deutlichen Richtungswechsel geführt werden muss. Im Vergleich zu 30°- oder 45°-Bögen ermöglicht ein 60°-Bogen eine stärkere Umlenkung auf kürzerem Raum. Gleichzeitig sollte der höhere Umlenkwiderstand gegenüber flacheren Bögen bei der Auslegung berücksichtigt werden.
Die Ausführung aus verzinktem Stahlblech mit 0.75–0.90 mm Materialstärke eignet sich für typische Absaug-, Abluft-, Staub- und leichte Materialführungsleitungen. Der Anschluss über Einfachbord 6 mm ist für die Montage mit passenden Spannschellen aus dem Bereich Rohrverbindungen ausgelegt.
Ø 250 mm
Geeignet für grössere Rohrleitungen, Maschinenanschlüsse, Nebenleitungen, Sammelstrecken und Absaugstellen mit entsprechend ausgelegter Luftmenge.
60° gepresst
Der 60°-Winkel ermöglicht einen deutlichen Richtungswechsel auf kurzer Strecke und ist kompakter als zwei flachere Umlenkungen.
Einfachbord 6 mm
Die Bordenden ermöglichen eine schnelle, wiederlösbare Verbindung mit passenden Spannschellen im verzinkten Rohrsystem.
Eigenschaften und Vorteile
- Pressbogen Ø 250 mm x 60°: für ausgeprägte Richtungswechsel in grösseren Rohrleitungen.
- Gepresste Ausführung: glatte Innenkontur für eine geführte und gleichmässige Luftführung.
- Kompakter Richtungswechsel: sinnvoll bei begrenztem Einbauraum und deutlicher Umlenkung.
- Alternative zu 90°: weniger starke Umlenkung als ein 90°-Bogen, aber kompakter als flachere Winkelkombinationen.
- Geführte Strömung trotz grösserem Winkel: unterstützt eine saubere Leitungsführung gegenüber scharfkantigen Lösungen.
- Verzinktes Stahlblech: korrosionsgeschützte Ausführung für Innen- und Aussenmontage.
- Materialstärke 0.75–0.90 mm: praxisgerechte Ausführung für typische Absaug- und Abluftleitungen.
- Einfachbord 6 mm: geeignet für schnelle Montage mit passenden Spannschellen.
- Wiederlösbare Verbindung: erleichtert Service, Umbau und spätere Anpassungen am Rohrsystem.
- Gewicht 3 kg: als praktische Angabe für Transport, Handling und Montage.
Typische Einsatzbereiche
Der Pressbogen Ø 250 mm x 60° wird eingesetzt, wenn grössere Rohrleitungen auf kurzer Strecke deutlich umgelenkt werden müssen. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Sammelstrecken, Anschlussbereiche an Erfassungselementen sowie Richtungsanpassungen in verzinkten Absaug- und Abluftsystemen.
Besonders sinnvoll ist der 60°-Pressbogen, wenn ein 45°-Bogen zu wenig Richtungsänderung bietet und ein 90°-Bogen zu stark, zu ungünstig oder strömungstechnisch nicht ideal wäre. Bei staub- oder materialführenden Leitungen sollten Luftmenge, Strömungsgeschwindigkeit, Leitungslänge und Anzahl Umlenkungen sauber berücksichtigt werden.
- deutliche Richtungswechsel in grösseren verzinkten Rohrsystemen
- Maschinenanschlüsse und grössere Absaugstellen
- Nebenleitungen und Sammelstrecken mit Ø 250 mm
- staub- und materialführende Leitungen bei passender Luftmenge
- Anpassungen zwischen Rohrsegmenten, Reduktionen und Anschlusskomponenten
- Rohrführungen mit begrenztem Einbauraum
- Absauganlagen mit Anforderungen an einfache Montage und spätere Wartung
Technische Eckdaten
| Produkt | Pressbogen Ø 250 mm x 60° |
| Anschlussdurchmesser | Ø 250 mm |
| Winkel | 60° gepresst |
| Material | Stahlblech verzinkt |
| Materialstärke | 0.75–0.90 mm |
| Anschlussprofil | Einfachbord 6 mm für Spannschellen |
| Eignung | Innen- und Aussenbereich; staub- und materialführende Leitungen |
| Gewicht | 3 kg |
Auswahl- und Montagehinweise
Der Pressbogen Ø 250 mm x 60° sollte gewählt werden, wenn eine stärkere Richtungsänderung auf kurzer Strecke erforderlich ist. Für strömungsgünstigere Leitungsführungen können 30°- oder 45°-Bögen geeigneter sein. Wenn der Einbauraum es zulässt, kann auch die Staffelung von zwei flacheren Bögen geprüft werden.
Bei staub- oder materialführenden Leitungen müssen Luftmenge, Strömungsgeschwindigkeit und Druckverlust zum Rohrdurchmesser passen. Ein 60°-Bogen verursacht mehr Umlenkwiderstand als flachere Winkel. Zu viele oder zu starke Umlenkungen können die verfügbare Absaugleistung am Erfassungspunkt reduzieren.
Für die Montage sollten die Rohrenden fluchtend ausgerichtet und die Dichtflächen sauber, trocken und fettfrei gehalten werden. Die Verbindung erfolgt über passende Spannschellen am Einfachbord 6 mm. Nach der Montage sollten Dichtheit, mechanischer Sitz und Volumenstrom nach der Umlenkung geprüft werden.
Passendes Zubehör und Systemintegration
Für die Systemintegration wird der Pressbogen typischerweise mit passenden Rohrsegmenten, Spannschellen, Dichtungen, Reduktionen oder Anschlusskomponenten kombiniert. Entscheidend ist, dass Durchmesser, Winkel, Einbaulage und Verbindungselemente zum vorhandenen Rohrsystem passen.
- Rohrsystem verzinkt für den Aufbau oder die Erweiterung der Absaugleitung
- Spannschellen mit Dichtung für lösbare Verbindungen am Einfachbord
- Reduktionen direkt zur Anpassung unterschiedlicher Rohrdurchmesser
- Flansche verzinkt für passende Anschluss- und Übergangslösungen
- Weitere Pressbögen 60° für andere Durchmesser
Beratung
Bei der Auswahl von Pressbögen sind Ø, Winkel, Medium, Luftmenge, Leitungslänge, Anzahl Umlenkungen, Druckverlust und vorhandene Anschlusskomponenten entscheidend. Wir unterstützen Sie bei der passenden Wahl zwischen 30°, 45°, 60° und 90° sowie bei der Abstimmung der Verbindungsteile für Ihr verzinktes Rohrsystem.
FAQ – Häufige Fragen zum Pressbogen Ø 250 mm x 60°
Wofür wird der Pressbogen Ø 250 mm x 60° eingesetzt?
Der Pressbogen wird für ausgeprägte Richtungswechsel in grösseren verzinkten Absaug- und Abluftleitungen eingesetzt. Er eignet sich besonders für Maschinenanschlüsse, Nebenleitungen, Sammelstrecken und Anschlussbereiche mit Ø 250 mm.
Wann ist ein 60°-Bogen die richtige Wahl?
Ein 60°-Bogen ist sinnvoll, wenn ein deutlicher Richtungswechsel auf kurzer Strecke benötigt wird und ein 45°-Bogen zu wenig Umlenkung bietet.
Wann ist 60° besser als 45°?
60° ist besser als 45°, wenn auf begrenztem Raum mehr Richtungsänderung erforderlich ist. Ein 45°-Bogen ist dagegen strömungsgünstiger und sollte bevorzugt werden, wenn der Platz ausreicht.
Wann sollte statt 60° ein 90°-Bogen geprüft werden?
Ein 90°-Bogen kann notwendig sein, wenn die Leitung sehr stark umgelenkt werden muss und kein Platz für eine flachere Lösung vorhanden ist. Dabei steigen Druckverlust, Strömungsbelastung und Geräuschentwicklung meist deutlich an.
Kann man statt einem 60°-Bogen zwei flachere Bögen einsetzen?
Ja, wenn der Einbauraum vorhanden ist, können zwei flachere Bögen eine strömungsgünstigere Alternative sein. Das ist besonders bei längeren Leitungswegen oder sensiblen Druckverlustverhältnissen sinnvoll.
Welchen Anschlussdurchmesser hat dieser Pressbogen?
Dieser Pressbogen hat einen Anschlussdurchmesser von Ø 250 mm und ist für entsprechend dimensionierte Rohr-, Anschluss- und Verbindungskomponenten vorgesehen.
Aus welchem Material besteht der Pressbogen?
Der Pressbogen besteht aus verzinktem Stahlblech mit einer Materialstärke von 0.75–0.90 mm. Die verzinkte Ausführung schützt das Bauteil vor Korrosion und eignet sich für Innen- und Aussenbereiche.
Wie wird der Pressbogen montiert?
Die Montage erfolgt über den Einfachbord 6 mm mit passenden Spannschellen. Die Rohrenden sollten fluchtend ausgerichtet, die Dichtflächen sauber gehalten und die Verbindung nach der Montage auf Dichtheit geprüft werden.
Eignet sich der Pressbogen für staubführende Leitungen?
Ja, der Pressbogen kann in staub- und materialführenden Leitungen eingesetzt werden, sofern Luftmenge, Strömungsgeschwindigkeit, Leitungslänge und Abscheidung zur Anwendung passen.
Kann der Pressbogen im Aussenbereich eingesetzt werden?
Ja, die verzinkte Ausführung ist für Innen- und Aussenbereiche vorgesehen. Bei Aussenmontage sollten Verbindungspunkte, Wanddurchführungen und Übergänge fachgerecht gegen Feuchtigkeit ausgeführt werden.
