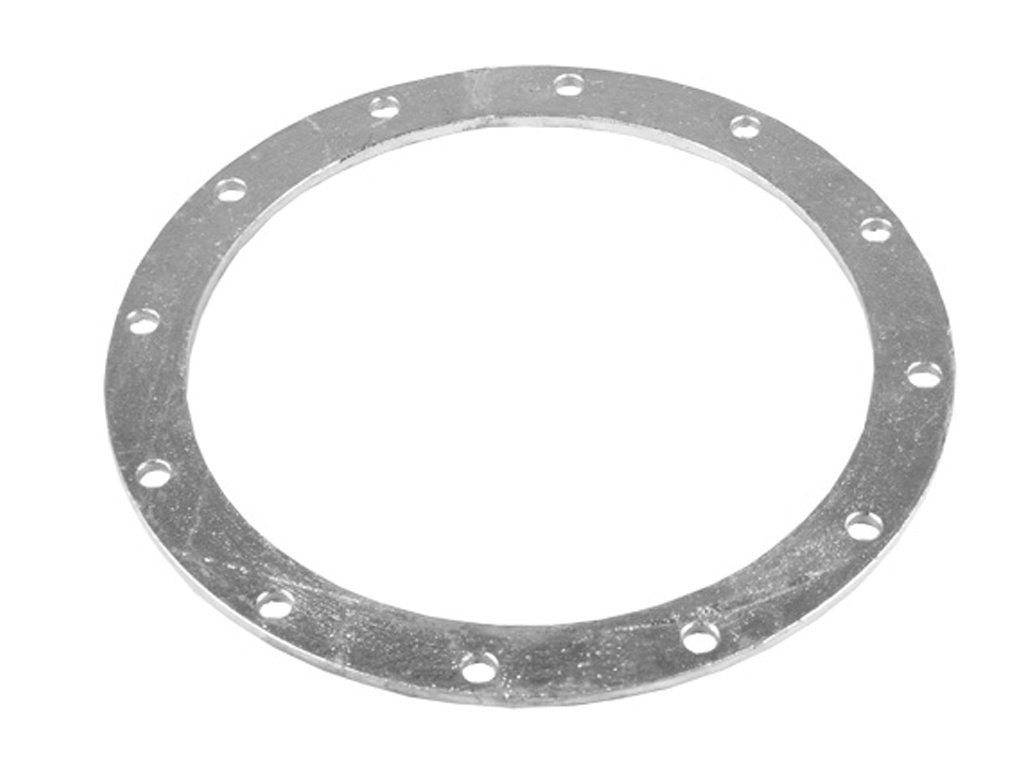

Anschraubflansch Ø 080 mm
Artikel-Nr:
GAFL080
Gewicht:
0.263
kg
Artikel-Nr:
GAFL080
Produktinformationen "Anschraubflansch Ø 080 mm"
Der Anschraubflansch Ø 80 mm (verzinkt nach DIN 24154, Reihe 1) schafft eine luftdichte, mechanisch belastbare Verbindung zwischen Bord-/Sickenrohren 6–12 mm und Maschinen- oder Wandanschlüssen. Er eignet sich zugleich als stabile Basis für Vogelschutzgitter und Regenhauben.
Vorteile- DIN-konformes Lochbild für passgenaue Montage
- Luftdichte, vibrationssichere Schraubverbindung
- Verzinkung für verlässlichen Korrosionsschutz
- Kompatibel mit Bord-/Sickenkanten 6–12 mm
- Maschinen- & Wanddurchführungen im Absaug-/Lüftungsbau
- Direkte Befestigung von Vogelschutzgittern und Regenhauben
- Adapter-/Übergangslösungen
- Norm: DIN 24154, Reihe 1
- Material: S235JR, Oberfläche verzinkt
- Ausführung: Flachflansch zum Anschrauben
- Bord-/Sicke: 6–12 mm
| Innendurchmesser d (Tol.) | 82 mm (+1) |
| Flanschbreite × Stärke | 25 × 4 mm |
| Lochkreis (OK) | 112 mm |
| Loch-Ø / Anzahl | 9,5 mm / 4 |
| Schrauben | M8 |
| Gewicht (Richtwert) | ca. 0,26 kg |
Welche Befestigungsschrauben sind für die Montage vorgesehen?
Für die Montage werden M8-Schrauben verwendet; die Bohrungen sind passend mit 9,5 mm ausgeführt.
Für welche Bord- bzw. Sickenhöhen ist der Flansch geeignet?
Der Flansch ist für Bord-/Sickenkanten von 6–12 mm ausgelegt und ermöglicht dadurch eine passgenaue, luftdichte Verbindung.
Welche Zubehörteile lassen sich direkt am Flansch montieren?
Am Flansch DN 80 lassen sich Vogelschutzgitter sowie Regenhauben in der passenden Nennweite direkt und sicher befestigen.
