Manches filtrantes sur mesure pour installations d’aspiration
Les manches filtrantes pour installations d’aspiration sont dimensionnées en fonction de leur longueur, de leur diamètre ou de leur largeur à plat, du côté d’entrée d’air, du substrat, du nombre de pièces et des extrémités des manches. Pour formuler une demande adaptée, les dimensions, la version souhaitée et les exigences particulières, telles que la version antistatique ou la conformité ATEX, sont déterminantes.
Demande Manchon filtrant
Les manches filtrantes constituent des éléments filtrants essentiels dans les systèmes d’aspiration, les installations de dépoussiérage et les unités de filtration industrielles. Elles retiennent la poussière, les particules ou les matières solides issues de la production présentes dans le flux d’air et doivent être parfaitement adaptées à l’installation, au fluide, au sens d’écoulement et au type de fixation. Outre la longueur et le diamètre, d’autres critères sont déterminants : la largeur à plat, le côté d’admission, le substrat, l’extrémité du manchon, le mode de fixation, le type de nettoyage, ainsi que les éventuelles exigences en matière de version antistatique ou de conformité ATEX.
Présentation générale du système et fonctionnement
Un manchon filtrant sert de surface de séparation textile au sein de l’installation de filtration. La poussière se dépose sur la surface du filtre, tandis que l’air épuré traverse le média filtrant. Selon l’installation, le flux d’air traverse la manche de l’intérieur vers l’extérieur ou de l’extérieur vers l’intérieur. Ce sens d’écoulement influe sur la structure de la manche, la position des coutures, l’extrémité de la manche, le nettoyage et les contraintes mécaniques en fonctionnement.
Séparer la poussière sur le média filtrant
La manche filtrante constitue la surface filtrante effective. Le média, le sens d’écoulement et le nettoyage déterminent la stabilité de la séparation, de la pression différentielle et de la durée de vie.
Indiquez précisément les dimensions et les extrémités des manches
La longueur, le diamètre ou la largeur à plat, le côté d’admission et la finition des extrémités doivent correspondre à la plaque perforée, à la structure de support, à la fixation et à l’installation de filtration existante.
Utiliser un ancien échantillon ou un dessin
Pour les filtres de rechange, les échantillons, photos, croquis ou dimensions des manches existantes réduisent le risque d’erreurs de finition et de problèmes de montage.
Composants et versions disponibles
Deux types de finitions sont pertinents pour cette demande : les extrémités de manchon ouvertes et les extrémités de manchon fermées. Les extrémités ouvertes sont utilisées lorsque le manchon filtrant est fixé à une plaque perforée, une bague de serrage, un cordon, un rabat, un feutre d’étanchéité ou un anneau en caoutchouc. Les extrémités fermées sont utilisées lorsque la manche doit être conçue, en bas ou en haut, sous la forme d’un fond, d’une couture plate, d’une boucle, d’un trou ou d’un œillet.
| Version | Extrémité de la manche | Exemple typique | Conseils pratiques |
|---|---|---|---|
| FSO1 | ouverte avec bord coupé | haut / bas | bord de la manche ouvert simple |
| FSO2 | ouverte avec rabat | haut / bas anneau métallique possible |
extrémité de la manche ouverte plus stable |
| FSO3 | ouverte avec cordon | haut / bas | fixation supplémentaire par cordon de serrage |
| FSO4 | ouverte avec feutre d'étanchéité | haut / bas | meilleure surface d’appui au niveau du joint d’étanchéité |
| FSO5 | ouverte avec anneau à encliqueter | plaque perforée D et épaisseur |
montage rapide dans la plaque perforée |
| FSO6 | ouverte avec joint en caoutchouc | haut / bas | fixation élastique dans la zone de raccordement |
| FSG1 | fermée avec fond | haut / bas | fermeture classique des manches fermée |
| FSG2 | fermée avec fond et boucle | longueur de boucle et largeur |
suspension ou guidage mécanique |
| FSG3 | fermée avec fond et trou | Diamètre du trou | fixation par ouverture définie |
| FSG4 | fermée cousue à plat | haut / bas | fermeture d’extrémité plate et simple |
| FSG5 | fermée à plat avec œillet | Diamètre du trou | suspension par œillet ou trou |

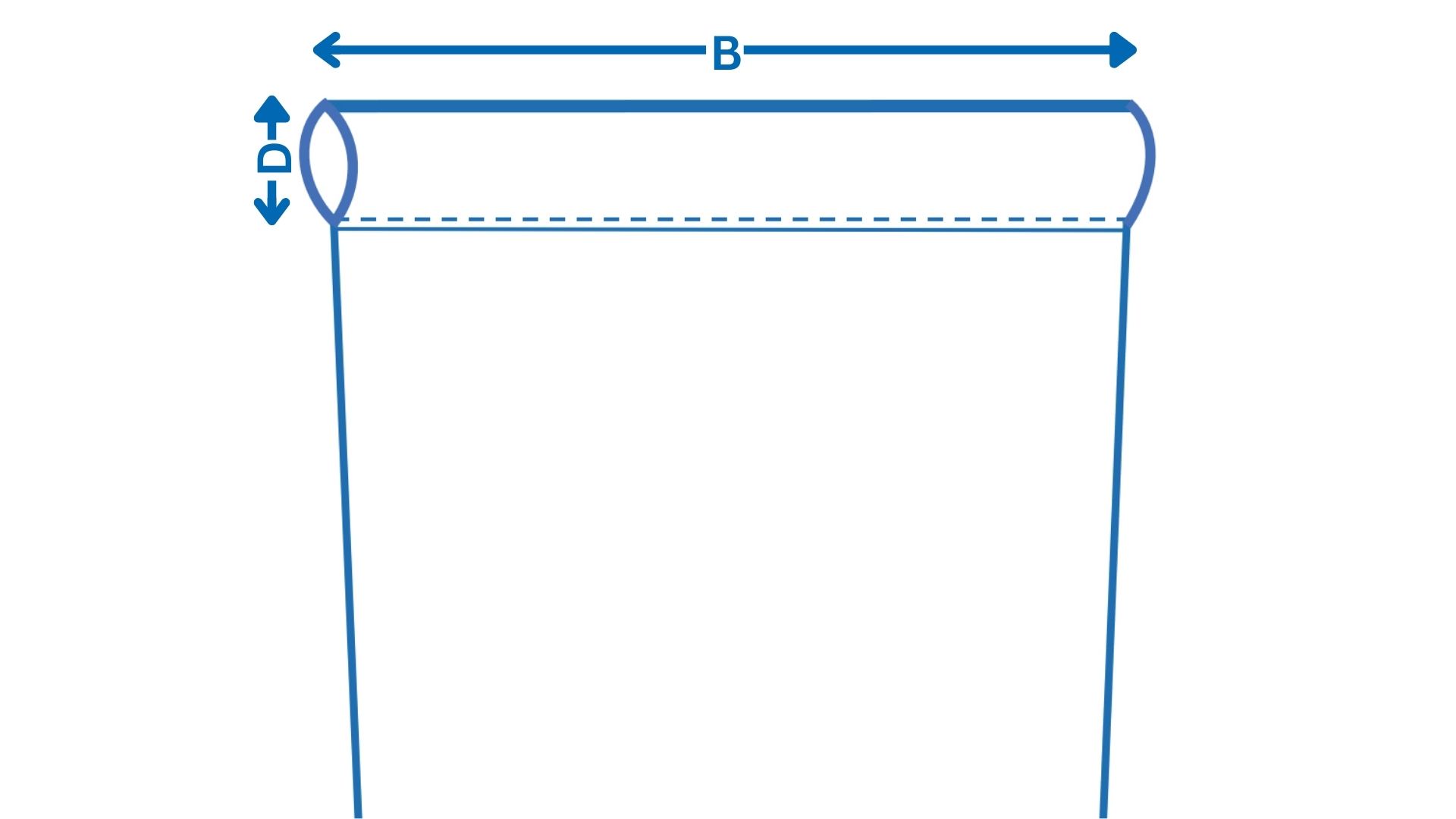

| FSG6 | fermée avec une boucle pour tige | boucle D et B |
guidage ou suspension par tige |
Pour le choix des composants associés, selon l’installation, filtres et filtres de rechange, systèmes d’aspiration fixes, systèmes d’aspiration mobiles et accessoires et composants d’extension adaptés peuvent également être pertinents.
Domaines d’application typiques
Les manches filtrantes sont utilisées dans les installations de dépoussiérage, les caissons de filtration, les systèmes d’aspiration, les systèmes d’aspiration du bois, les filtres à poussière industriels et les installations d’air de process. Les fluides typiques sont les poussières sèches, la poussière de bois, les fines particules de copeaux, les poussières minérales, les poussières métalliques, les poussières de plastique ou les particules issues de la production. Le choix concret dépend toujours du substrat, de la température, de l’humidité, de l’abrasivité, de la taille des particules, de la quantité de poussière et du type de nettoyage.
Pour les manches filtrantes de rechange, l’installation existante constitue le point de référence principal. La plaque perforée, la cage de support, les chambres de gaz pur et de gaz brut, le nettoyage, la longueur et le diamètre de la manche, l’espace de montage et l’accessibilité déterminent quelle version convient. Même de légères variations au niveau du diamètre, de la longueur ou de l’extrémité de la manche peuvent avoir une incidence sur le montage, l’étanchéité et la durée de vie.
Dans le cas d’installations neuves ou de transformations, la surface filtrante, le débit d’air, la charge du filtre, la pression différentielle, le type de nettoyage et la collecte des poussières doivent être dimensionnés conjointement. Un manchon filtrant n’est pas une pièce de rechange isolée, mais fait partie d’une chaîne technique de circulation d’air et de filtration.
Sélection et dimensionnement
Pour la demande, la longueur, le diamètre ou la largeur à plat constituent les données de base. Si aucun diamètre ne peut être mesuré de manière univoque, la largeur à plat de la manche posée à plat peut servir de référence. Il faut également préciser si le flux d’air est dirigé de l’intérieur vers l’extérieur ou de l’extérieur vers l’intérieur. Cette information est importante pour l’encrassement par la poussière, le nettoyage, la position des coutures, les contraintes mécaniques et la finition éventuelle des extrémités de la manche.
Le substrat à filtrer détermine le média filtrant et la version. Les poussières fines et sèches nécessitent d’autres propriétés de filtration que les particules grossières, abrasives, humides ou présentant un risque électrostatique. Dans le cas d’une version antistatique ou d’une référence ATEX, l’ensemble de l’installation doit être pris en compte : la manche filtrante, la mise à la terre, la liaison équipotentielle, le boîtier, le ventilateur, l’évacuation des poussières et la conception par zones doivent être compatibles entre eux.
Les extrémités du manche ne doivent pas être choisies au hasard. L’anneau à encliqueter, l’anneau en caoutchouc, le rabat, le cordon, le feutre d’étanchéité, le fond, la boucle, le trou ou l’œillet ont chacun une fonction mécanique bien précise. Pour garantir une reproduction fidèle, les photos, les anciens échantillons, les dessins, les dimensions des plaques perforées, celles de la cage de support ainsi que les indications relatives à la position de montage sont particulièrement utiles.
Montage, intégration et utilisation
Avant le montage, il convient de vérifier la plaque perforée, les cages de support, les surfaces d’étanchéité, les bagues de serrage, les suspensions et les fixations des manches. Des cages endommagées, des arêtes vives, des surfaces d’étanchéité encrassées ou des fixations déformées peuvent endommager prématurément les nouvelles manches filtrantes ou nuire à l’étanchéité.
Après le montage, il convient de veiller à un positionnement uniforme, à une longueur de manchon libre, à une position finale correcte, à une fixation étanche et à une distance suffisante par rapport aux manchons voisins. Les manches filtrantes ne doivent pas frotter, se plier, être en contact avec le boîtier ni subir de dommages mécaniques causés par la cage de support.
En fonctionnement, la pression différentielle, le comportement au nettoyage, l’évacuation de la poussière, la poussière résiduelle, les dommages visibles et la durée de vie du filtre constituent des points de contrôle importants. Une pression différentielle en augmentation constante, une percée de poussière ou une charge irrégulière ne sont pas toujours uniquement imputables au filtre à manches, mais peuvent également résulter d’un nettoyage incorrect, de l’humidité, de ponts de poussière, d’une évacuation bouchée ou d’une charge inadaptée de l’installation.
Conseils sur les manches filtrantes
Pour une demande ciblée, la longueur de la manche, le diamètre ou la largeur à plat, le côté d’admission, le substrat, la quantité, la version antistatique souhaitée, une éventuelle référence ATEX et la finition des extrémités sont déterminants. En particulier pour les manches de rechange, des photos, d’anciens échantillons ou des schémas des manches filtrantes existantes et de leur fixation sont utiles.
FAQ – Foire aux questions sur les manches filtrantes
Quelles informations sont nécessaires pour choisir une manche filtrante ?
Les éléments importants sont la longueur de la manche, le diamètre (Ø) ou la largeur à plat, le côté d’admission, le substrat à filtrer, la quantité, la version antistatique souhaitée, une éventuelle référence ATEX et la finition exacte des extrémités de la manche.
Quand indique-t-on le diamètre et quand la largeur à plat ?
Le diamètre est indiqué lorsque la manche filtrante peut être mesurée à l’état rond. La largeur à plat est utile lorsqu’une manche existante est mesurée à plat ou que le diamètre rond ne peut pas être déterminé avec certitude.
Pourquoi le côté d’admission est-il important ?
Le côté d’admission indique si la manche filtrante est exposée à l’air chargé de poussière depuis l’intérieur ou depuis l’extérieur. Il influence la charge du filtre, le nettoyage, la position des coutures, la structure de support et les contraintes mécaniques.
Que signifie « substrat à filtrer » ?
Le substrat est la poussière ou la matière particulaire à séparer. Il peut s’agir de poussière de bois, de poussière métallique, de poussières minérales, de poussière de plastique ou d’autres particules sèches. Le substrat influe sur le média filtrant, la durée de vie et l’évaluation de la sécurité.
Quand une version antistatique est-elle indiquée ?
Une version antistatique est indiquée lorsque les charges électrostatiques dues à la poussière, au flux d’air ou aux conditions de process peuvent jouer un rôle. L’adéquation doit être évaluée conjointement avec l’installation, la mise à la terre, la liaison équipotentielle et le fluide.
Une manche filtrante antistatique est-elle suffisante pour la norme ATEX ?
Non. Une manche filtrante antistatique n’est qu’une partie du système. En cas de référence ATEX, le fluide, la zone, la mise à la terre, le boîtier, le ventilateur, l’installation de filtration, l’évacuation des poussières, le nettoyage et le mode de fonctionnement doivent être contrôlés dans leur ensemble.
Quelle est la différence entre les manches filtrantes ouvertes et fermées ?
Les manches filtrantes ouvertes présentent une extrémité ouverte pour la fixation, l’étanchéité ou le raccordement à la plaque perforée. Les manches filtrantes fermées possèdent un fond, une couture, une boucle, un œillet ou un trou servant de fermeture ou de suspension.
Quand utilise-t-on une manche filtrante avec anneau encliquetable ?
Un anneau à encliqueter est utilisé lorsque la manche filtrante doit être insérée directement et de manière étanche dans une plaque perforée adaptée. Pour cela, le diamètre de la plaque perforée et son épaisseur sont particulièrement importants.
Dans quels cas une manche filtrante avec feutre d’étanchéité est-elle indiquée ?
Un joint d’étanchéité est utile lorsqu’une meilleure surface d’appui ou une meilleure étanchéité au point de fixation est nécessaire à l’extrémité de la manche. Il est essentiel que le point d’étanchéité et la géométrie de l’installation y soient adaptés.
Dans quels cas une manche filtrante à cordon est-elle indiquée ?
Une manche filtrante avec cordon est indiquée lorsque l’extrémité de la manche doit être fixée par traction ou par ligature. Le modèle doit être adapté au système de fixation existant et à l’espace de montage.
Quand un fond fermé est-il nécessaire ?
Un fond fermé est nécessaire lorsque la manche filtrante doit être fermée d’un côté et que la circulation d’air ou la suspension de l’installation ne prévoit pas de passage ouvert.
Quand une boucle est-elle nécessaire ?
Une boucle est nécessaire lorsque la manche filtrante est suspendue, guidée mécaniquement ou fixée par une tige. La longueur, la largeur ou le diamètre de la boucle doivent être adaptés au support existant.
Pourquoi les photos ou les anciens échantillons sont-ils utiles ?
Les photos ou les anciens échantillons montrent la position des coutures, l’extrémité de la manche, la fixation, la forme du fond, l’usure et d’éventuels détails particuliers. Cela permet de réduire les erreurs de commande, en particulier lorsqu’aucun schéma de l’installation n’est disponible.
Une manche filtrante peut-elle être fabriquée sur mesure ?
Oui, à condition que les dimensions, les finitions et les exigences pertinentes puissent être clairement déterminées. Un échantillon, un dessin ou des photos précises sont particulièrement utiles pour les extrémités spéciales, les boucles, les œillets, les anneaux à encliqueter ou les zones d’étanchéité.
Quel est le rôle de la cage de support ?
La cage de support stabilise la manche filtrante en fonctionnement. Elle doit être adaptée au diamètre de la manche, à sa longueur, au côté d’admission et au nettoyage. Des cages endommagées ou présentant des arêtes vives peuvent rapidement endommager les nouvelles manches filtrantes.
Quel est le rôle de la plaque perforée ?
La plaque perforée détermine la fixation, l’étanchéité et la position de la manche filtrante. Pour les versions à anneau encliquetable, le diamètre des trous et l’épaisseur de la plaque sont particulièrement importants afin que la manche s’enclenche correctement et soit étanche.
Que se passe-t-il si la longueur de la manche n’est pas correcte ?
Une longueur de manchon incorrecte peut entraîner une tension, la formation de plis, des frottements, un mauvais nettoyage ou des problèmes de montage. La longueur doit être mesurée en tenant compte de la finition des extrémités et de la situation de montage.
Que se passe-t-il si le diamètre est incorrect ?
Un diamètre incorrect peut entraîner une mauvaise étanchéité, un mauvais ajustement sur la cage de support, une contrainte mécanique accrue ou des problèmes de montage. Le diamètre, la largeur à plat et la géométrie de l’installation doivent donc être soigneusement vérifiés.
Quel rôle joue la pression différentielle ?
La pression différentielle indique le degré d’encrassement du filtre. Si elle augmente de manière durable, le média filtrant, la charge de poussière, le nettoyage, l’humidité, le débit d’air ou l’évacuation de la poussière peuvent ne plus être adaptés à l’application.
Quand faut-il remplacer les manches filtrantes ?
Les manches filtrantes doivent être remplacées lorsqu’elles sont endommagées, présentent une percée de poussière, ne se nettoient plus correctement, que la pression différentielle reste durablement élevée ou que leur durée de vie diminue nettement par rapport au fonctionnement normal.
Une fuite de poussière peut-elle provenir uniquement de la manche filtrante ?
Pas nécessairement. Une infiltration de poussière peut également résulter de points d’étanchéité non étanches, d’un mauvais positionnement, de plaques perforées endommagées, de cages de support défectueuses, d’un mauvais montage, d’un média filtrant inadapté ou d’une surcharge de l’installation.
Les manches filtrantes conviennent-elles aux poussières humides ou collantes ?
Cela doit être vérifié séparément. Les poussières humides ou collantes peuvent obstruer les pores du filtre, compliquer le nettoyage et augmenter la pression différentielle. Le substrat, l’humidité, la température et le type de nettoyage sont déterminants à cet égard.
Les manches filtrantes sont-elles adaptées aux températures élevées ?
La résistance à la température dépend du média filtrant choisi. En l’absence d’indications fiables sur le média, aucune autorisation de température générale ne doit être supposée. La température de process, les pics de température et le nettoyage doivent être indiqués.
Les manches filtrantes sont-elles adaptées aux fluides agressifs ?
Les fluides agressifs ou chargés chimiquement doivent faire l’objet d’une vérification spécifique. Le média filtrant, le matériau de couture, la zone d’étanchéité et les matériaux de l’installation doivent être adaptés à la charge chimique, à la température et à l’humidité.
Quelles informations permettent d’améliorer au mieux la qualité de la demande ?
Les informations les plus utiles sont la longueur, le diamètre ou la largeur à plat, le côté d’admission, le substrat, le nombre de pièces, la finition des extrémités supérieure et inférieure, des photos ou des échantillons, le fabricant de l’installation, le boîtier du filtre, les dimensions des plaques perforées, les dimensions de la cage de support ainsi que des indications sur la version antistatique ou une référence ATEX.
